Увы,сдвоенного потенциометра нужного номинала под рукой нет,как и рекомендованных диодов.Как и предполагал,поставил 200кОм с антенного входа на корпус и параллельно ему два включенных встречно-параллельно диода Д20.
Что еще хочу сказать,-гореть в аду конструкторам :twisted: этого приемника.Более ...

Добрый день.
Как лучше организовать защиту по входу этого приемника?Планируется круглосуточная работа в дежурном режиме на лучевую антенну длиной около 40м.Для ограничения уровня сигнала и наводимых помех планирую установить по входу два диода,включенных встречно-параллельно на корпус.А вот для ...

Когда-то на Cq.ham я писал, что в далёкой юности мне попалась РСТ Р-104М, в которой в цепи пентодной сетки использовалось мягкое ограничение модуляции. Помню что непосредственно в подвале шасси, рядом с ГУ-50 была закреплена неоновая лампа МН-3 включенная между С3 и шасси, параллельно ей резистор и ...

Ну если ошибок нет,-представляю вариант на транзисторах прямой проводимости Но этот момент

US5MSQ писал(а): заземление ВЧ контурных элементов можно будет сделать гальваническим (непоредственно на землю)

для меня остается нераскрытым.

RJ писал(а): Прошло уже полгода... Вопрос к топикстартеру: реальная, готовая, работающая конструкция будет??

Я на этот счет очень надеюсь,правда запрягаю очень долго .Слесарку уже кое какую сделал,но уперся в сопряжение переменника и верньера от Р-409,да и с схемой окончательно не определился.

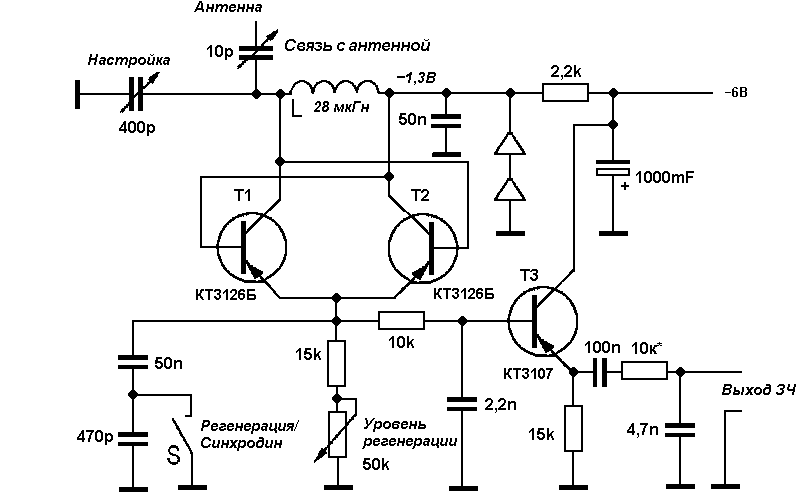

Ну в общем схему слегка подправил,-все верно?
dk2rs-mw-regen н-п-н.PNG
Если нет ошибок,-то можно будет перейти к конвертации моего варианта на p-n-p транзисторы.Кстати,-при переводе регенеративного каскада на транзисторы прямой проводисмости,транзистор предварительного УЗЧ тоже нужно ставить ...

Тут возник еще один вопрос,правда совершенно по другой конструкции.
Что-то воспылал я страстью :P к несимметричным мультивибраторам и регенераторам,построенным на их основе.Имеется вот такая схема(пост 8849)
http://qrp.ru/forum/17-%D0%9F%D1%80%D0%BE%D1%81%D1%82%D1%8B%D0%B5-%D0%B2%D0%B5%D1%89%D0%B8 ...

ut5lp писал(а): Советовал бы Вам,якорь поставить на место.Без него это магнитная антенна,для НЧ наводок.Там на якоре(на язычке)
есть латунная пластиночка(называется пластина отлипания)она и обеспечит немагнитный зазор.

Принято.Еще одна неконтролируемая антенна нам совершенно не нужна.

Прежде всего я бы посоветовал вернуть левый по схеме вывод резистора гридлика обратно на катод, иначе резко упадёт эффективность детектирования АМ.
1. Как правило, индуктивность НЧ дросселя выбирается из условия обеспечения нижней границы полосы пропускания по уровню -3дБ: L[Гн]=R[Ом]/(6,28*Fн[Гц ...

Продолжим
Вот измеренные данные кандидатов в дросселя
данные дросселей.jpg
Голая катушка,-катушка с внутренним сердечником,но без подвижного языка.В сборе,-с установленным подвижным языком переключателя.Измерялось с полностью прижатым подвижным элементом и с максимально возможным ...
