Сергей, спасибо за подсказку. Я ещё и неправильно задал границы 20-и метрового диапазона, вместо 14,0 - 14,35 выставил 14,0 - 14,3. Исправил, теперь ёмкость как надо рассчитывает

В догонку

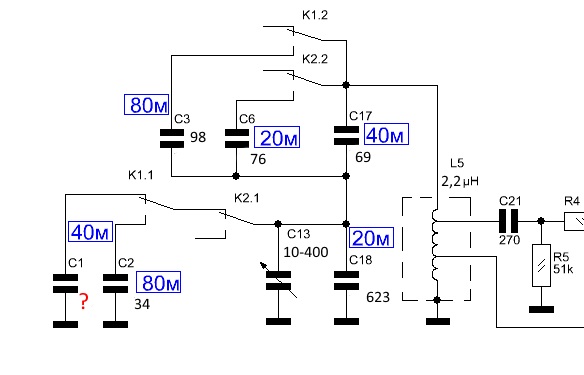

Ещё вопрос по поводу ГПД. На этот раз он связан с диапазонными конденсаторами. С18 по схеме должен иметь самую маленькую ёмкость из всех, а С1 и С2, подключаясь при помощи реле параллельно к нему, добавляют ёмкости, но по моим расчётам параллельная ёмкость для 40 метрового диапазона меньше, чем для ...

Собрал ГПД отдельно на куске фольгированного стеклотестолита. Выводы деталей минимальной длины, но всё равно при повышении частоты генерации больше 10 МГц начинается возбуд. Надоела уже эта шарманка сделаю гетеродин на полевых транзисторах

Использовав катушки с разной индуктивностью обнаружил, что во всех случаях генерация переходит в возбуд выше 10 МГц. При ПЧ 5МГц приёмник нормально работает на 80 метрах (8,5-8,8 МГц) и 20 метрах (9-9,3 МГц), а вот 40-ка уже не работает, так как частота гетеродина должна быть 12-12,2 МГц. Как можно ...

Всё никак не получается у меня подружиться с ГПД этого приёмника. Спаял макет, всё нормально работает, кроме гетеродина. Теперь ещё и возбуд появился. Соединения все короткими сделал, катушки менял, но всё без толку
http://www.pixic.ru/i/s0q1j3P6d1P1o162_preview.jpg
http://www.pixic.ru/i ...

Сергей, а какие намоточные данные трансформатора Tr2 в дополнительном УПЧ на 6Ж2П? Такие же, как в оригинале схемы (16 и 8 витков в случае СБ-12)?
И ещё, на форуме cqham кто-то писал, что АРУ к этому каскаду лучше подключить как-то иначе.

US5MSQ писал(а): К отводу подключены 2 катода

ГПД "голый", к смесителю не подключен.
Попробую заново спаять приёмник, посмотрю, как будет работать гетеродин в итоговой конструкции

Без повторителя то же самое - на контуре синус чистый, а на катоде искажения

Здравствуйте, Сергей. С Новым годом Вас и с Рождеством!
Уже долго воюю с ГПД приёмника, никак не могу понять, почему такие жуткие искажения синуса. Спаял всё на панели из фольгированного стеклотекстолита, лампы использовал разные, катушка самодельная- намотанная на керамическом трубчатом каркасе от ...
