В последнее время ко мне часто приходят вопросы о том, как правильно подключить цифровую шкалу к приемнику RX204080EMF, описанному в статье http://us5msq.com.ua/prostye-supergeter ... x-chast-2/
и продающемуся в виде набора для самостоятельной сборки http://us5msq.com.ua/forum/viewtopic.php?f=23&t=78
Изначально этот приёмник мной проектировался как простой и экономичный с механической шкалой, подключение ЦШ к разъёму ( технологической перемычке) J1 предполагалось только при настройке (укладке диапазонов) частоты ГПД, поэтому цепи управления ЦШ в режиме учёта (складывания или вычитания) значения ПЧ при переходе с нижних на верхние КВ диапазоны не было предусмотрено...
Но жизнь диктует свои правила и многие коллеги, повторившие приемник, сейчас хотят установить в приемник ЦШ.
Как простой и недорогой в реализации компромиссный вариант, не требующий лезть в работающий приемник с паяльником, возможно применение 5 разрядного частотомера/ЦШ http://us5msq.com.ua/forum/viewtopic.php?f=23&t=96
Он в режиме ЦШ умеет суммировать или вычитать ПЧ, но само переключение этих режимов производится кнопкой программирования, т.е. в ручном режиме, поэтому она хороша именно как экономичный частотомер с автоматическим переключением диапазонов и как ЦШ в приемниках(трансиверах), где режим счёта (суммирование или вычитания) задается только один раз - при установке ЦШ. Это целый ряд бытовых или старых военных приемников, коротковолновые приемники (трансиверы) рассчитанные на работу либо только на НЧ или только на ВЧ диапазонах.
Для применения в нашем же приемнике значение ПЧ=496,3 кГц уже зашито в таблице прошивки, но при переходе на 20м диапазон всё равно придётся кнопкой (её при этом лучше вывести на переднюю панель) перепрограммировать режим счёта, что в общем-то не очень кузяво...
При применении типовых ЦШ дабы автоматизировать при смене диапазонов переключение режима учёта значения ПЧ схема приемника должна сформировать соответствующий сигнал управления для ЦШ, но свободной контактной группы у переключателей диапазонов в приемнике нет.

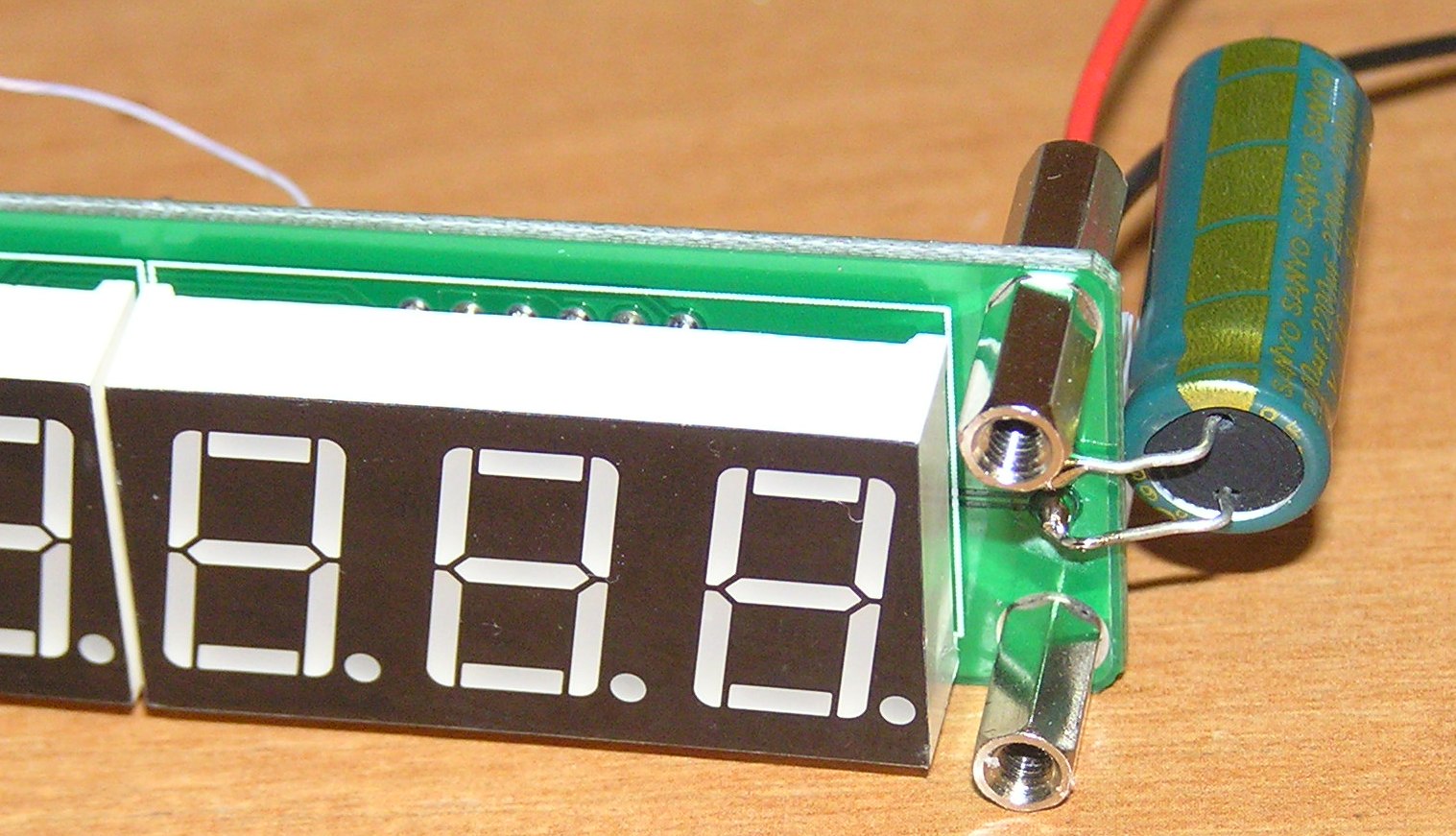

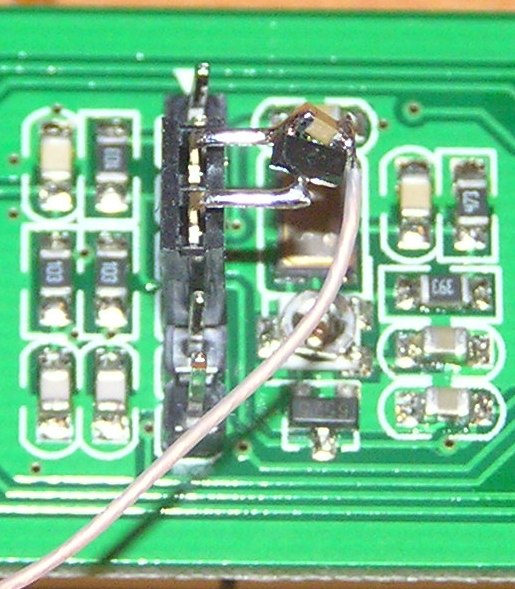

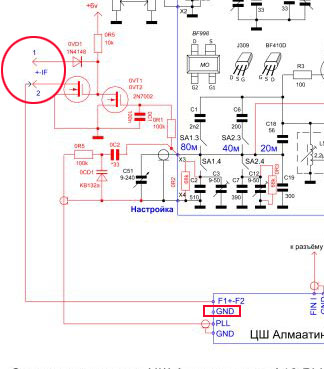

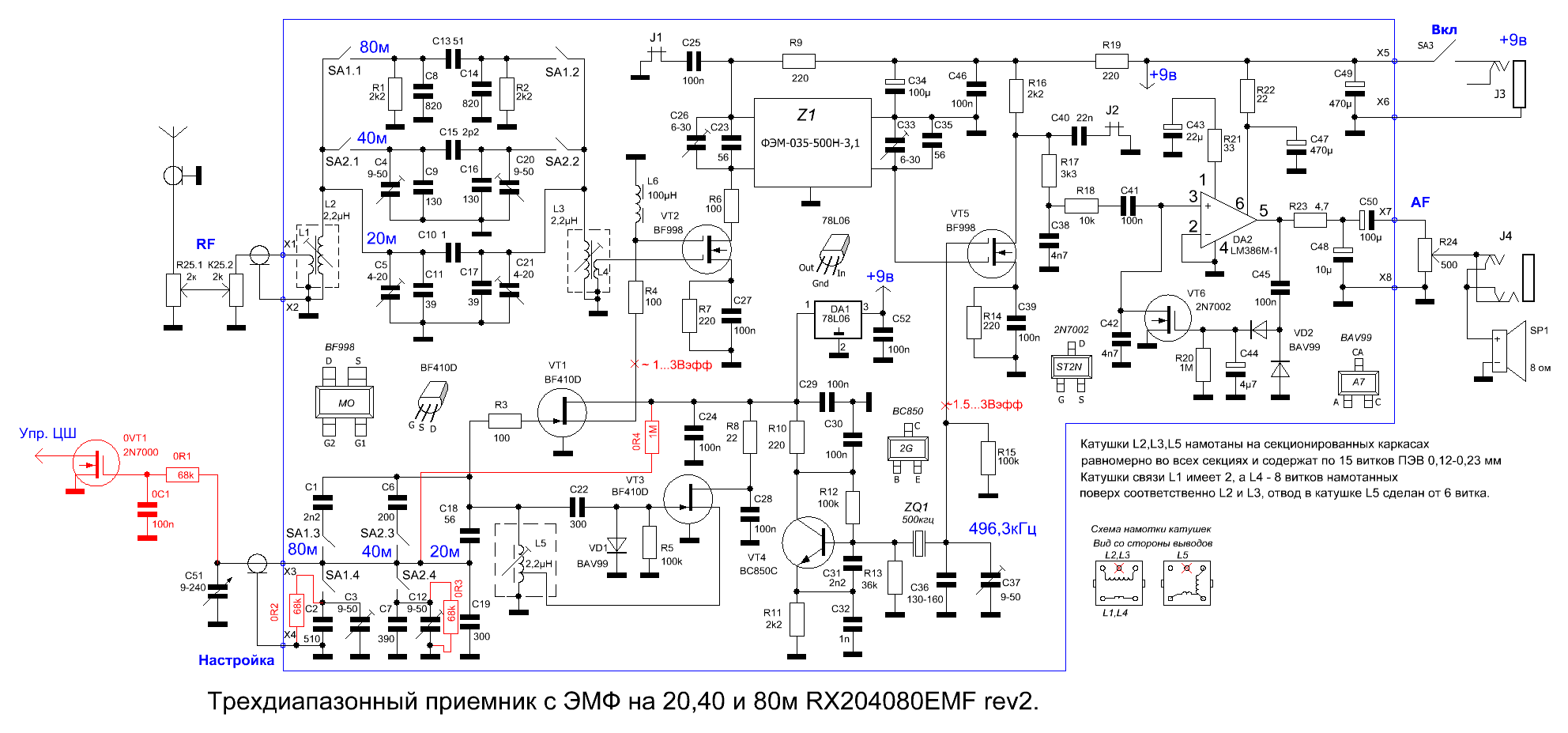

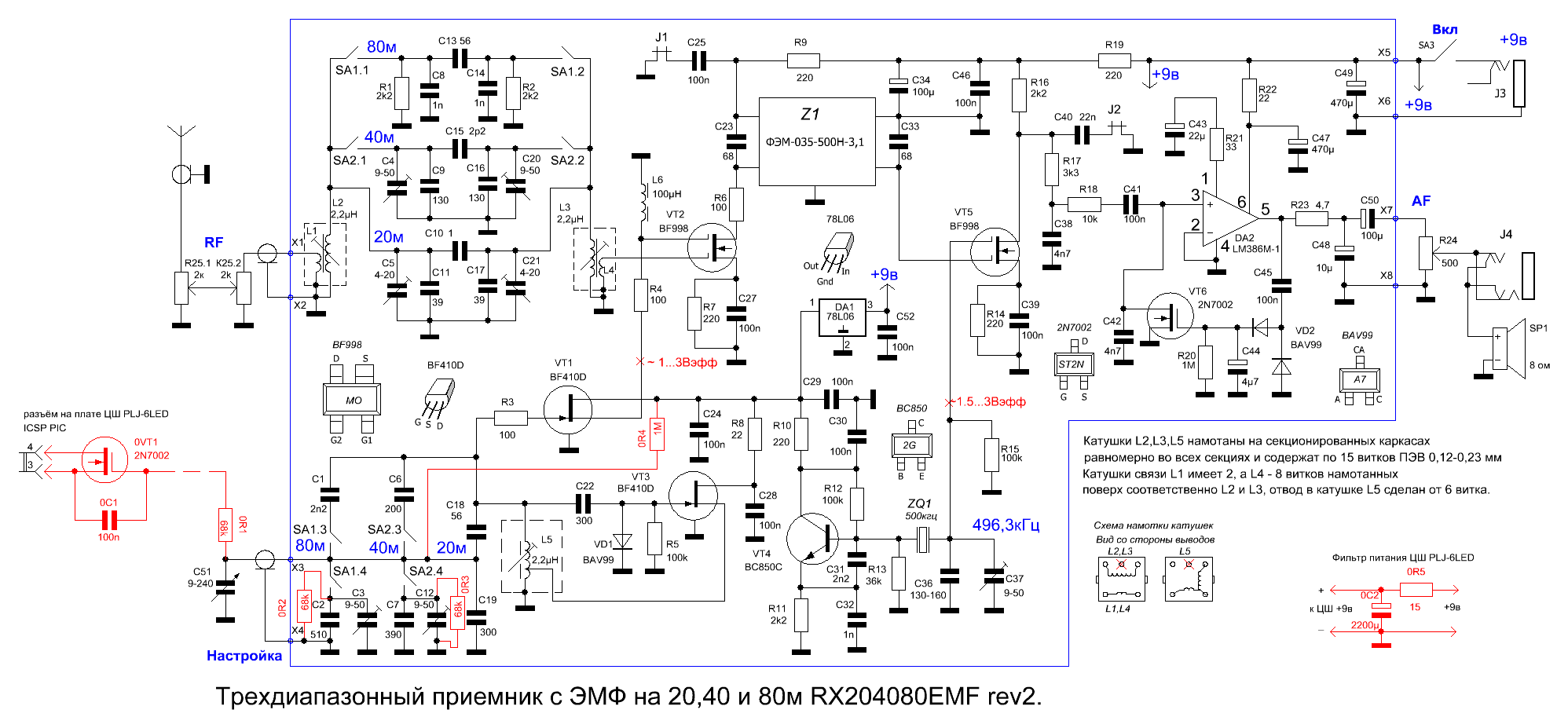

Поэтому нам нужно научить переключатель диапазонов ГПД выполнять две функции: по переменному току - переключать диапазоны, а по постоянному току - коммутировать электронный ключ 0VT1 цепи управления ЦШ, для чего потребуется небольшая доработка (см. схему в приложении, вновь устанавливаемые детали показаны красным цветом).
На диапазоне 20м транзистор 0VT1 открыт напряжением +6В поступающий через резистор 0R4. При переключении на диапазоны 40 или 80м к затворной цепи подключаются соответственно шунтирующие резисторы 0R3 или 0R2 и напряжение на затворе 0VT1 уменьшается до уровня не более +0,4В, что существенно ниже порогового напряжения открывания ( не менее 1В для 2N7000 или 2N70002) и транзистор закрывается. Т.о. производится управление режимом счёта ЦШ. Фильтр 0R1,0C1 исключает попадание переменного напряжения ГПД на затвор полевого транзистора.

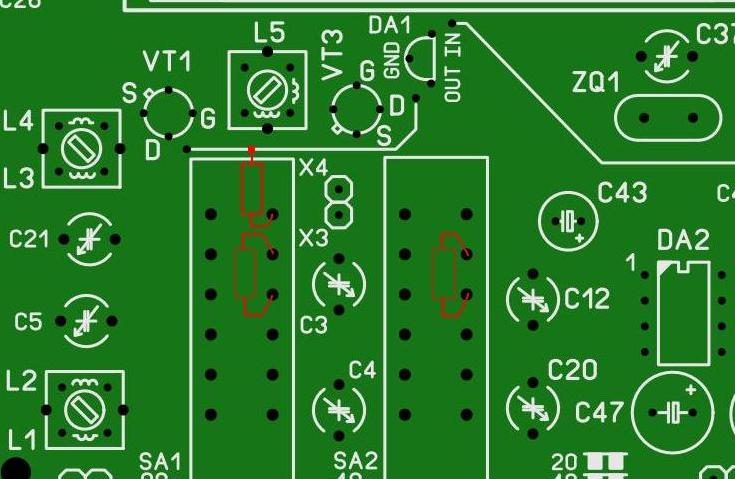

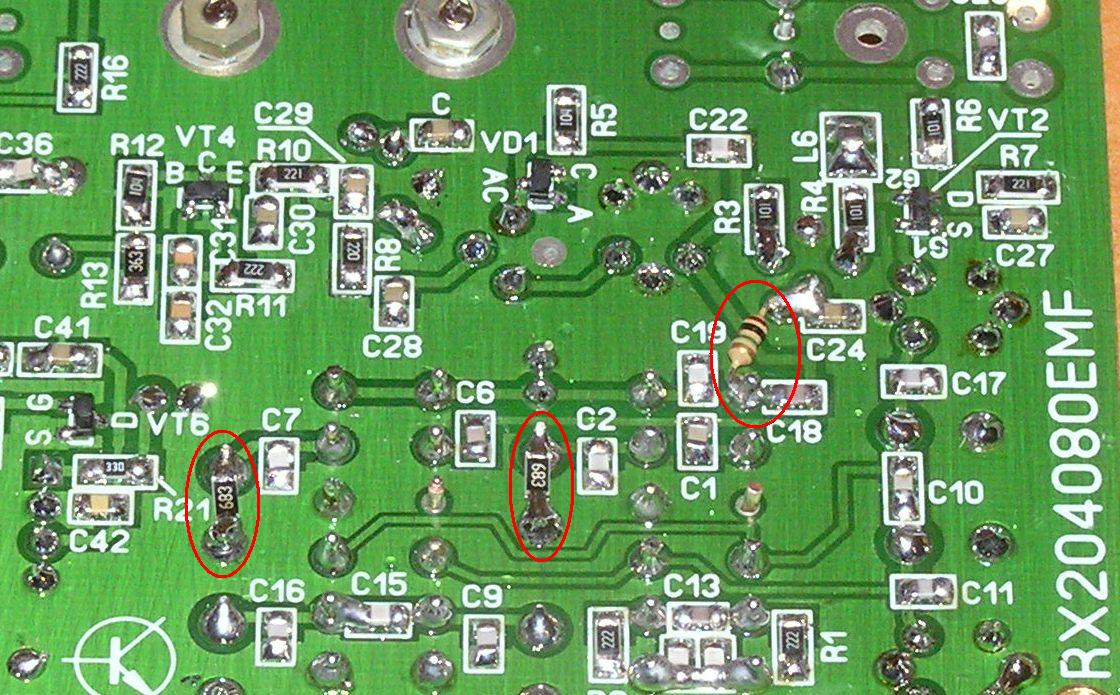

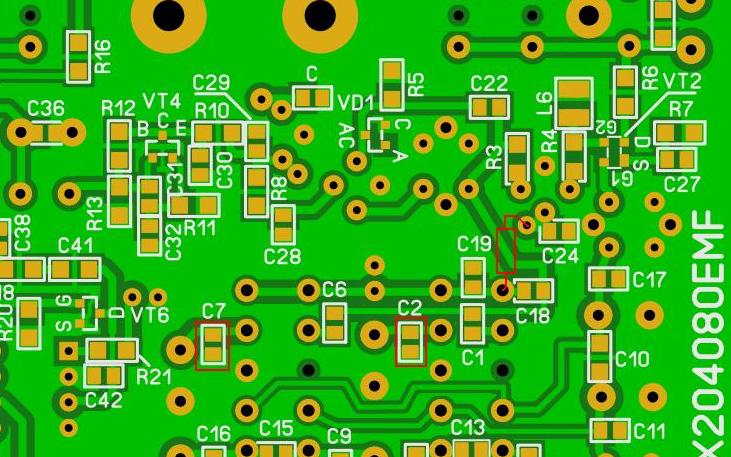

Резисторы 0R2,0R3 в SMD исполнении типоразмера 0805 можно припаять непосредственно на конденсаторы С2,С7, а выводной резистор 0R4 между шиной +6В и общей точкой С18,С19 со стороны печатных проводников, т.к. показано на рисунке. Если это затруднительно, то можно обычные выводные резисторы припаять со стороны установки деталей прямо на контакты переключателя, как показано на втором рисунке.

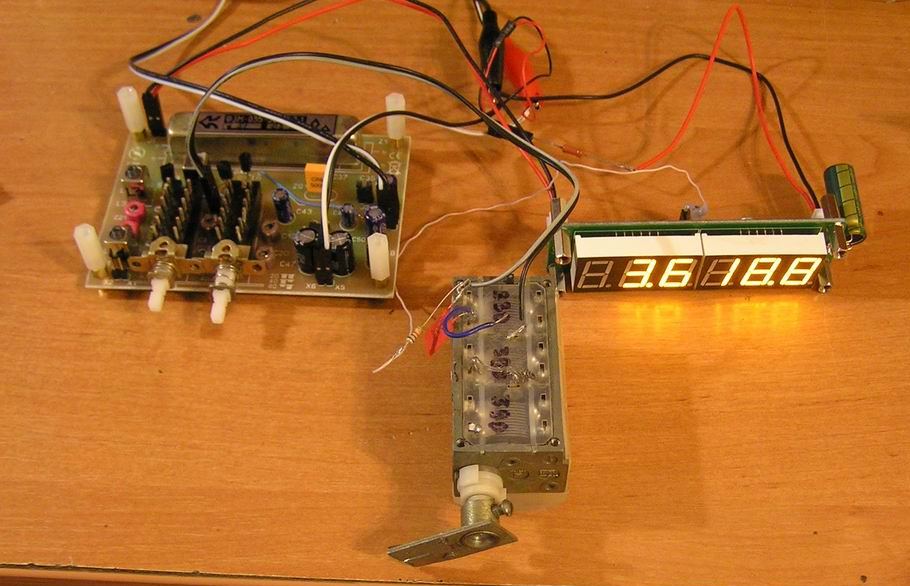

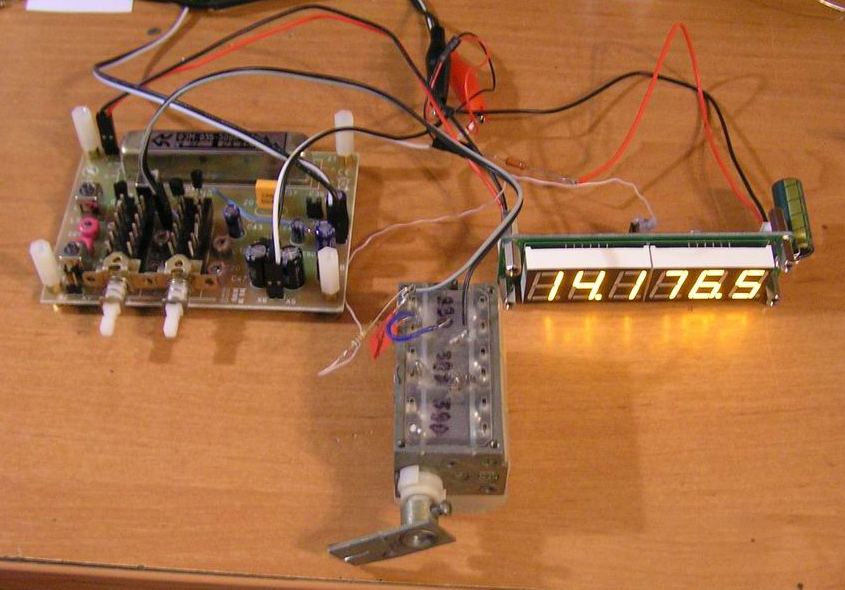

0VT1,0R1 и 0C1 удобнее всего смонтировать на маленькой макетке и укрепить прямо на КПЕ, благо крепёжных отверстий там хватает.

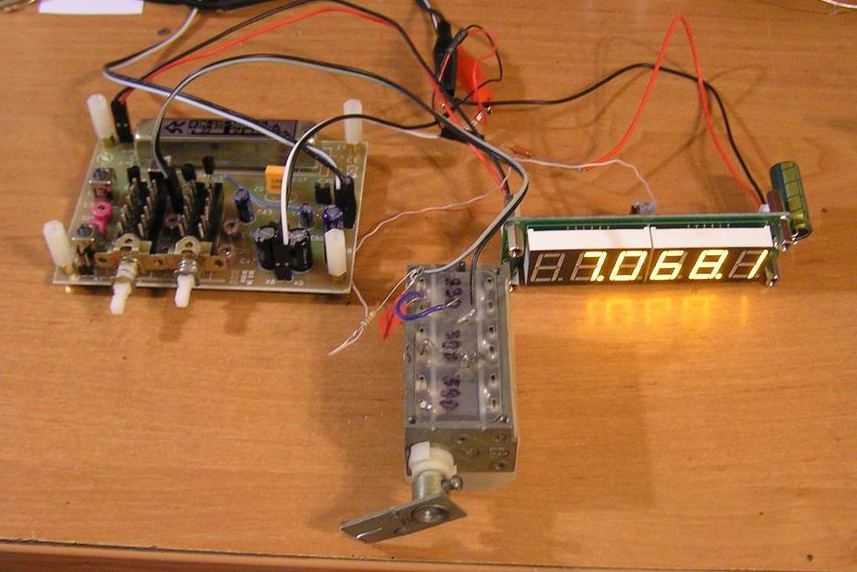

Ну и разумеется. что ЦШ нужно запрограммировать так, чтобы при замкнутом ключе она прибавляла значение ПЧ к измеренной частоте ГПД, а при разомкнутом - вычитала.
