Частотомеры и ЦШ -ПРОДАНЫ!

[US5MSQ]

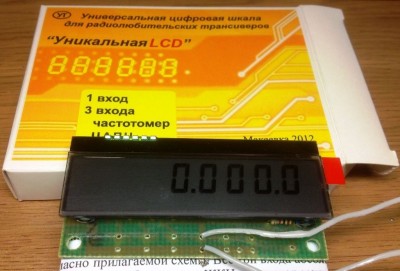

Универсальная цифровая шкала с тремя входами для радиолюбительских трансиверов "Уникальная LCD" – это обновлённая экономичная версия ЦШ "МАКЕЕВСКАЯ" , но с ЖКИ.
Универсальная цифровая шкала с ЦАПЧ предназначена для работы в трансиверах в качестве цифровой шкалы (ЦШ) с одним входом или ЦШ с тремя входами, а также может использоваться в качестве частотомера. К ЦШ прилагается инструкция пользователя на русском языке (см. приложение).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Входная частота на любом из 3-х входов - 40 МГц
2. Разрешающая способность - 100 Гц
3. Количество разрядов индикации частоты - 6 (шесть)
4. Диапазон входных напряжений на любом из 3-х входов - 50 мВ...2,5 В
5. Время измерения 0,08 или 0,16 секунды
6. Есть функция ЦАПЧ
7.Индикация - статическая
8. Напряжение питания - 5 Вольт постоянного тока
9. Максимальный потребляемый ток - 18 мА
10. Габаритные размеры платы - 70х35х10 мм

Стоимость “Уникальной шкалы LCD” (с ЖКИ индикаторами): 490 грн - ПРОДАНЫ!

Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

Здравствуйте, Сергей Эдуардович!
Прочитал весь форум по Вашему приемнику с низкочастотным ЭМФ с конвертером, но ответа на свой вопрос не нашел. Возможно он дилетантский и поэтому пишу в личку. Хочу подключить цифровую шкалу "Уникальная LCD". В описании сказано: предусмотрено управление режимом счёта только по одному выводу, переключающему либо режим сложения либо вычитания всех аргументов (т.е. измеренных частот трёх генераторов F1, F2 и F3), но нужную нам формулу счёта можно заранее запрограммировать и сохранить в энергонезависимой памяти — в нашем случае надо указать, что аргумент F3 всегда отрицательный.А как это сделать? Т.е, алгоритм программирования шкалы с управлением по одному проводу непонятен. Приемник с конвертером управляет шкалой по двум проводам. Прошу прощения за беспокойство, но что-то я сам никак не разберусь.
С уважением,
Владимир

Здравствуйте.
Отдельное изменение пользователем знака учёта аргумента F3 в прошивке не предусмотрено, т.к. в трёхвходовом режиме эта ЦШ изначально разрабатывалась по структуру UW3DI, т.е. на верхних диапазонах F=F1+(F2+F3), а на нижних диапазонах F=F1-(F2+F3) или, если по правилам арифметики раскрыть скобки, F=F1-F2-F3, что и обеспечивается в алгоритме ЦШ.
