Второй гетеродин в вещательном приемнике

[Ivan81]

Несколько месяцев назад, для возможности приема радиолюбителей, решил пределать такой "девайс" к приемнику Океан-209. Благо есть много схем в интернете для повторения, но нет толкового разъяснения на какую частоту должен настраиваться второй гетеродин. Информацию взял отсюда:
http://hamlab.net/priem/geterodin.html
Тут, как я понял, говорится что для приема НБП(LSB) нужно настраивать второй гетеродин на частоту около 463 кГц, для ВБП(USB) - 467кГц. Так как Океан-209 практически уже настроен на диапазон 40м, то соответственно гетеродин я настроил на частоту около 463 кГц. Прием и демодуляция SSB станций получились довольно неплохой (также я сделал отключаемую АРУ и поставил аттенюатор в цепь антенны) и это пока меня устраивает.
Но недавно решил сделать такое и с китайским приемком DEGEN DE-390. Он, как и аналогичные китаские приемники, имеет КВ1 от 3,2 до 8,0 МГц и КВ2 от 9,0 до 22,0 МГц. Конечно я понимаю что прием любителей на такие приемники не совсем ахти, но... Сделал второй гетеродин, на жолтом пьезике, частота получилась 454,7 кГц - ниже основной на 300 герц но приемник хорошо демодулирует как LSB так и USB сигналы.
Вот, собственно, хотелосьбы немного ясности в этом вопросе.

P.S. если тема не втом месте форума то прошу прощения, думаю как раз и начинающим будет интересно

[Ivan81]

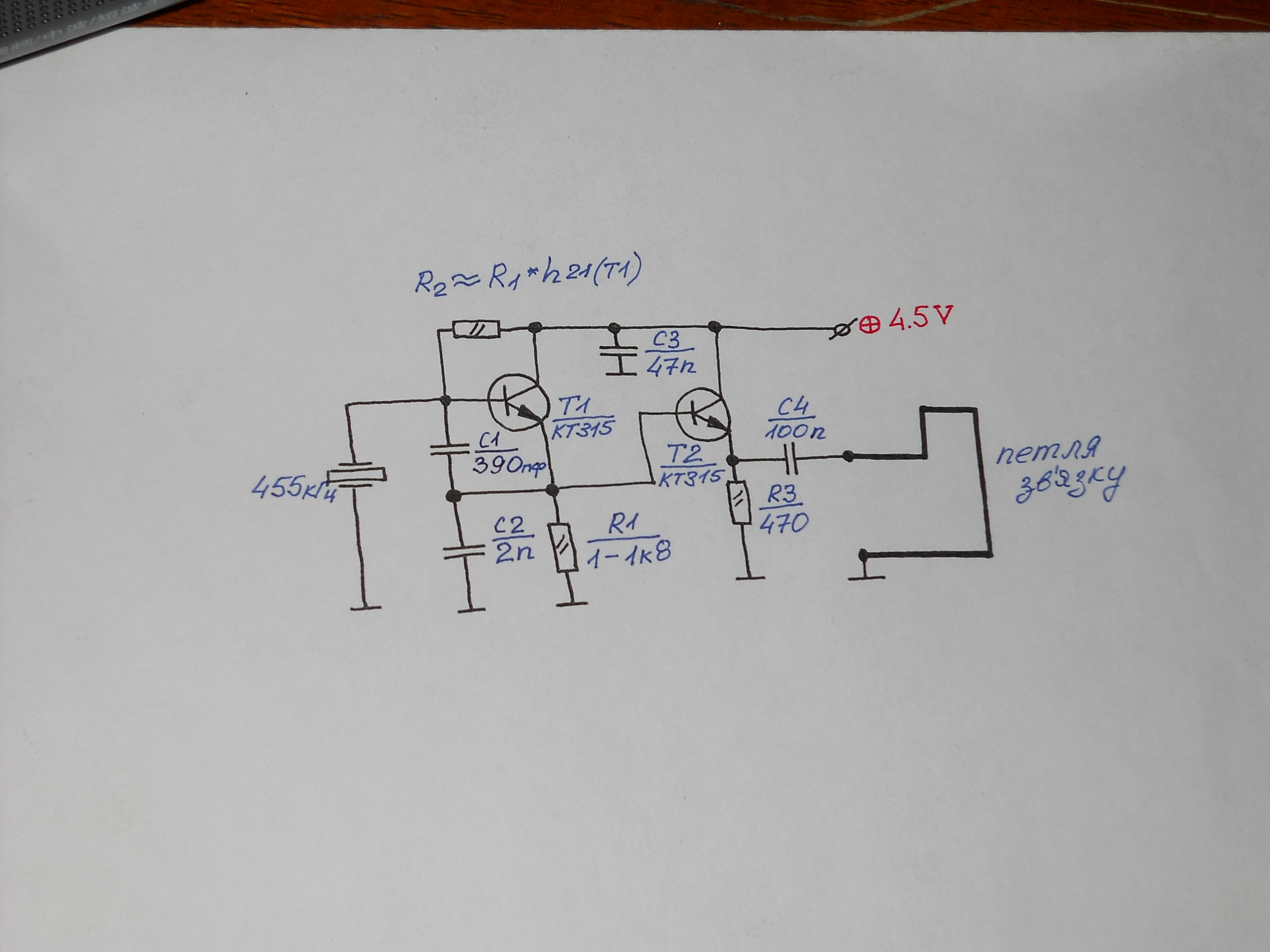

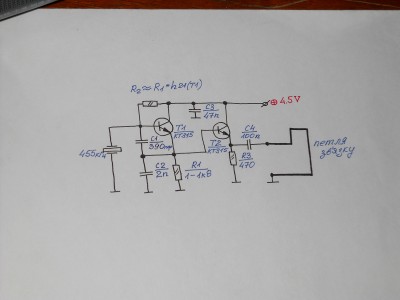

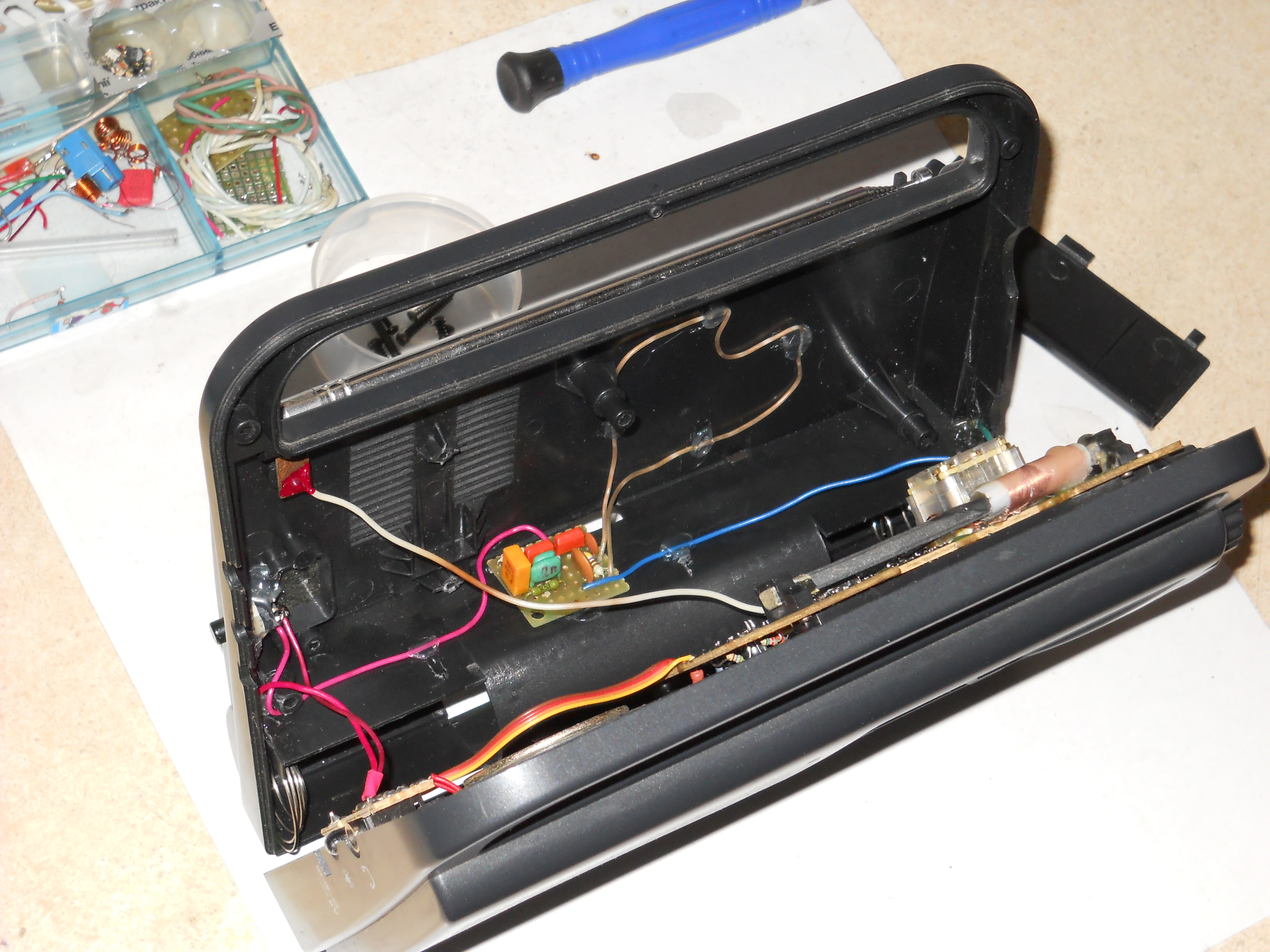

Фото и схема второго гетеродина. Видео пока незаписал, так как сейчас нету прохождения хорошого для такого приемника

[US5MSQ]

Несколько месяцев назад, для возможности приема радиолюбителей, решил пределать такой "девайс" к приемнику Океан-209. Благо есть много схем в интернете для повторения, но нет толкового разъяснения на какую частоту должен настраиваться второй гетеродин. Информацию взял отсюда:
http://hamlab.net/priem/geterodin.html
Тут, как я понял, говорится что для приема НБП(LSB) нужно настраивать второй гетеродин на частоту около 463 кГц, для ВБП(USB) - 467кГц. Так как Океан-209 практически уже настроен на диапазон 40м, то соответственно гетеродин я настроил на частоту около 463 кГц. Прием и демодуляция SSB станций получились довольно неплохой (также я сделал отключаемую АРУ и поставил аттенюатор в цепь антенны) и это пока меня устраивает.
Но недавно решил сделать такое и с китайским приемком DEGEN DE-390. Он, как и аналогичные китаские приемники, имеет КВ1 от 3,2 до 8,0 МГц и КВ2 от 9,0 до 22,0 МГц. Конечно я понимаю что прием любителей на такие приемники не совсем ахти, но... Сделал второй гетеродин, на жолтом пьезике, частота получилась 454,7 кГц - ниже основной на 300 герц но приемник хорошо демодулирует как LSB так и USB сигналы.
Вот, собственно, хотелосьбы немного ясности в этом вопросе.

P.S. если тема не втом месте форума то прошу прощения, думаю как раз и начинающим будет интересно

Здравствуйте Иван.

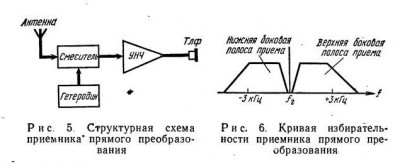

Всё очень просто. Если частота опорного гетеродина находится в середине полосы пропускания основного фильтра с полосой пропускания, как минимум в двое большей ширины спектра принимаемого сигнала, что в общем-то свойственно всем бытовым вещательным приемникам (полоса пропускания ФСС АМ приемника не менее 6, чаще всего 8-10 кГц), то кривая его избирательности соответствует простому двухполосному ППП (см. рис., подробнее см. в Азбуке коротких волн,стр. 39-48), т.е. приемник с равным успехом способен принимать как верхнюю, так и нижнюю боковую. Но всё хорошо работает пока в полосу зеркального не попадёт мощная помеха. Вот тогда - край, спасает только бегство с частоты Я полагаю, что после пользования ППП это для Вас не новость.
Подавить помеху в зеркальной полосе частот можно двумя способами - фазовым или фильтрационным. Первый достаточно сложен и громоздок, поэтому чаще применяют второй - частоту несущей располагают ниже или выше полосы пропускания ФСС и здесь успех, т.е. эффективность подавления зеркальной боковой, зависит только от крутизны скатов АЧХ ФСС - потому здесь и "рулят" ЭМФы и многокварцевые фильтры

[Ivan81]

Здравствуйте Сергей !
Спасибо за разъяснения, теперь всё понятно. Ну и небольшое видео работы этого приемника:
https://youtu.be/L-k26xa3_tc

[Ivan81]

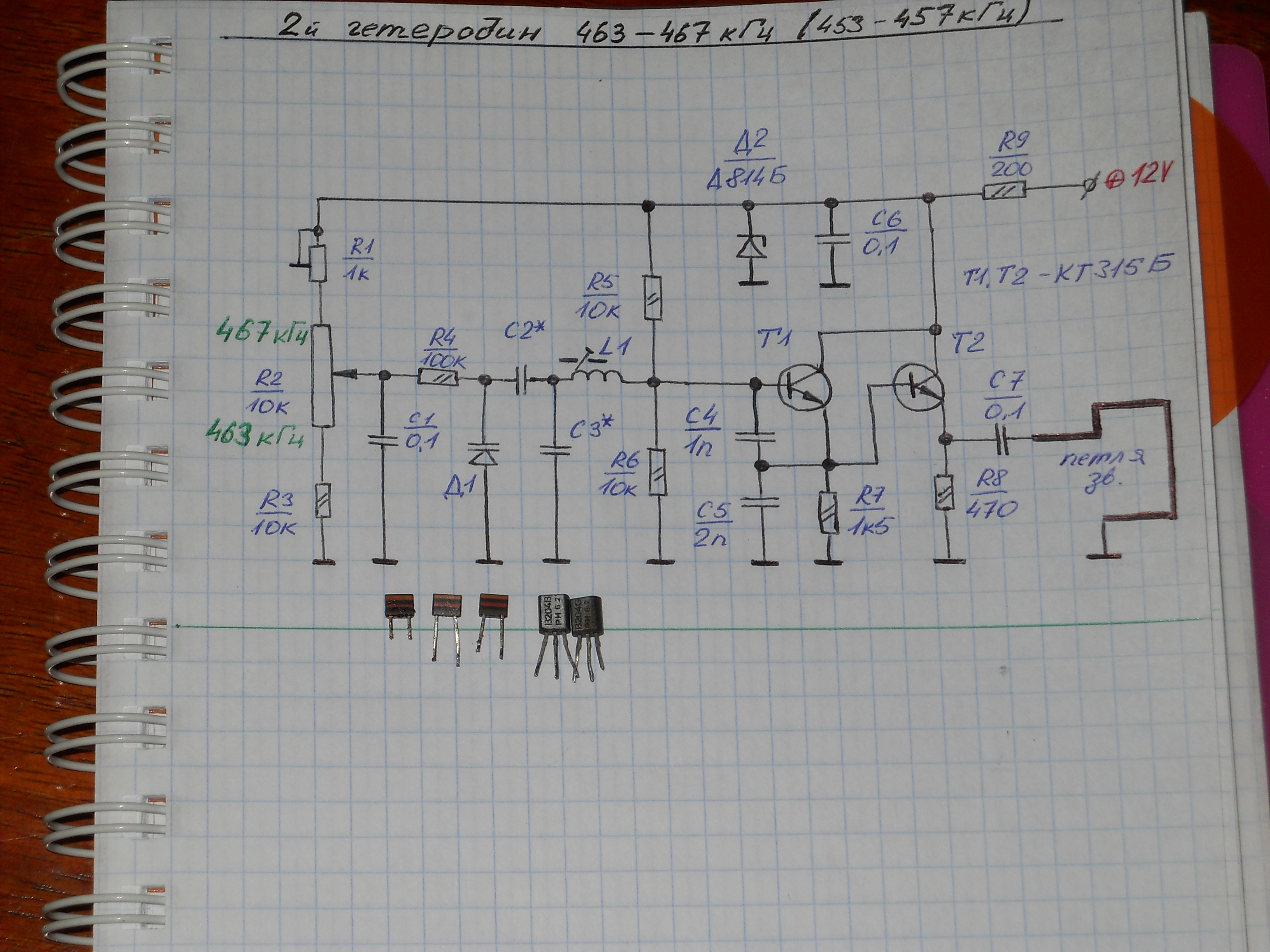

...и в продолжение темы, учитывая разъяснения по поводу частоты которое дал Сергей Эдуардович, пришла мысль делать 2-й гетередон с плавной перестройкой по частоте от 463 до 467 кГц (или 453-457 кГц). Думаю такое решение будет полезно для приемников захватывающих 20метровый диапазон таким как ИШИМ или советского производства с перетянутыми диапазонами.(Если ошибаюсь поправте!) Ручку настройки можно вывести на переднюю панель - хорошо в старых приемниках места для творчества хватает переменный резистор взять с совмещенным выключателем. Положение ползунка R2 в середине (по схеме) настроит гетеродин на частоту 465 кГц (455кГц).
Хотелось бы узнать как правильно расчитать колебательный контур в этой схеме, чтобы не тратить много времени с его подгонкой на нужную частоту. И ещё на фото есть варикапы(точно они) импортного производства. Стояли в AM-тюнере автомагнитолы, с двумя ножками и имеют полоски (с верху к низу) оранжевая-красная-коричневая. Может кто знает что за одни, или где про них почитать можно?

[US5MSQ]

1...и в продолжение темы, учитывая разъяснения по поводу частоты которое дал Сергей Эдуардович, пришла мысль делать 2-й гетередон с плавной перестройкой по частоте от 463 до 467 кГц (или 453-457 кГц). Думаю такое решение будет полезно для приемников захватывающих 20метровый диапазон таким как ИШИМ или советского производства с перетянутыми диапазонами.(Если ошибаюсь поправте!) Ручку настройки можно вывести на переднюю панель - хорошо в старых приемниках места для творчества хватает переменный резистор взять с совмещенным выключателем. Положение ползунка R2 в середине (по схеме) настроит гетеродин на частоту 465 кГц (455кГц).
2.Хотелось бы узнать как правильно расчитать колебательный контур в этой схеме, чтобы не тратить много времени с его подгонкой на нужную частоту.
3.И ещё на фото есть варикапы(точно они) импортного производства. Стояли в AM-тюнере автомагнитолы, с двумя ножками и имеют полоски (с верху к низу) оранжевая-красная-коричневая. Может кто знает что за одни, или где про них почитать можно?

1. Хорошее решение.
2. Для частоты 465 кГц произведение LC=117 тыс. Контурная емкость состоит из трёх последовательно включенных конденсаторов. Дабы упростить вычисления представим конденсаторы С4,С5 как один с эквивалентной емкостью С45=(С4*С5)/(С4+С5)=667 пФ. Если выбрать С3=1000 пФ, то общая контурная емкость Ск=(С45*С5)/(С45+С5)=400 пФ, а индуктивность соответственно Lк=117000/400=293 мкГн. Для перестройки в пределах 1% изменения контурной емкости должны быть примерно 2%=8пф. С учётом того, что к контуру варикап подключается через емкостной делитель с коэф.деления по напряжению (С3+С45)/С45=2,5, то изменения емкости должны быть больше пропорционально квадрату деления, т.е. порядка 50пФ.
3. Варикапы от АМ приемника как правило имеют большие значения и диапазон перестройки емкости, так что должны подойти. Излишки изменения емкости варикапа убираем подбором емкости С2.

[Ivan81]

Спасибо Сергей Эдуардович за помощь в расчётах

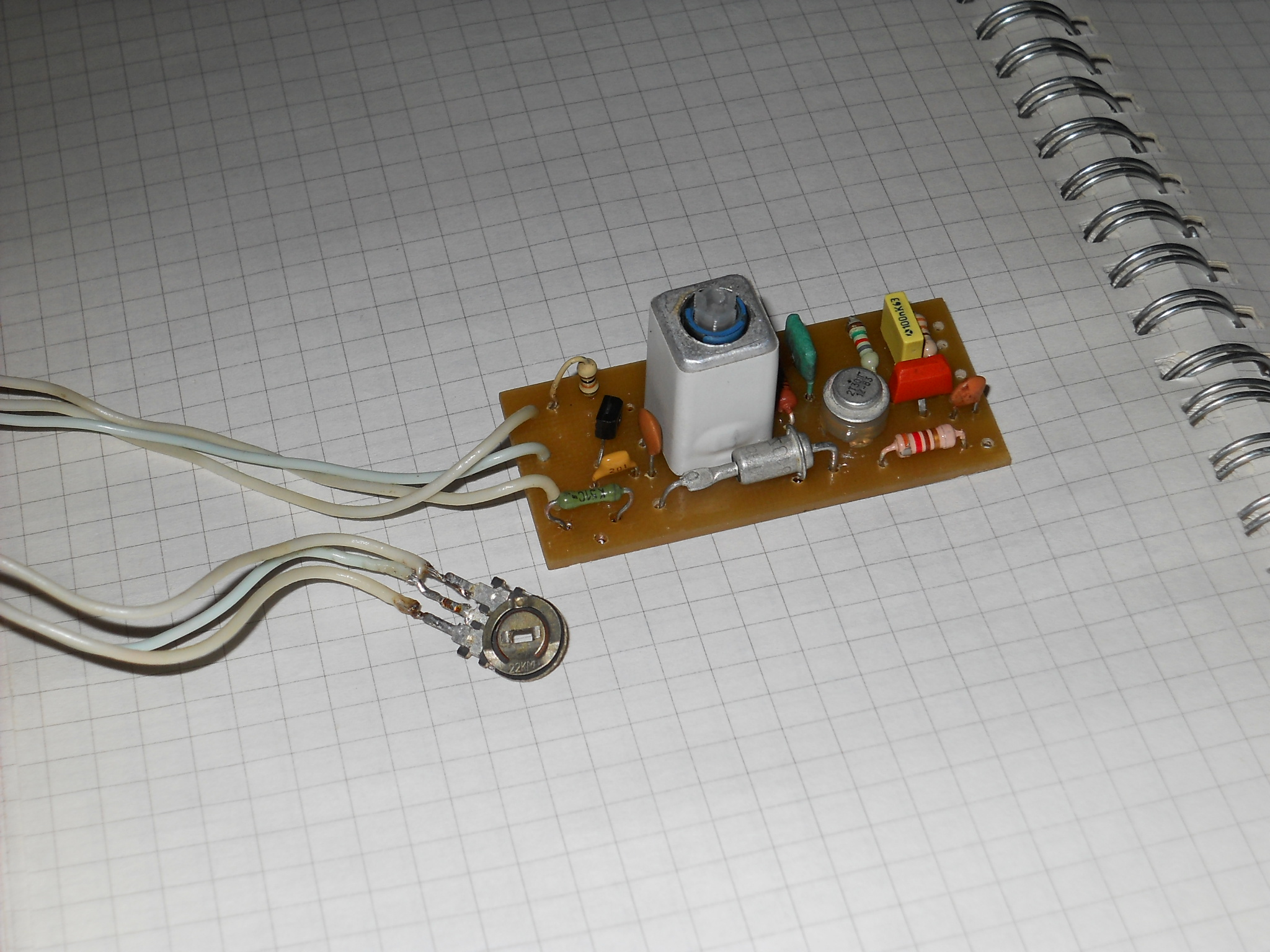

Фото получившегося гетеродина выкладываю. Что за варикап я применил - так и неузнал, но теперь это неважно . Гетеродин легко перестраеваеться от 461,5 кГц до 467,5 кГц. Частота "плывёт" примерно +/- 0,2 кГц.

[US5MSQ]

...Фото получившегося гетеродина выкладываю...

Уже и платка готова! - быстро работаете, молодец!

[Ivan81]

Уже и платка готова! - быстро работаете, молодец!

Спасибо !!!

[coderr]

А вот пробовал ли кто-нибудь сделать второй гетеродин SSB для приёмника с DSP-процессором, например Tecsun PL-398 mp? Да и вообще как узнать, есть ли у него промежуточная частота? Хороший приёмник с хорошей чувствительностью и непрерывным КВ-диапазоном, но вот SSB - никак!
