Не прошло и полгода

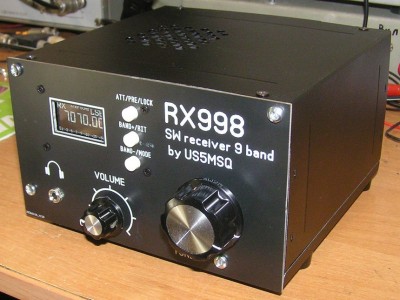

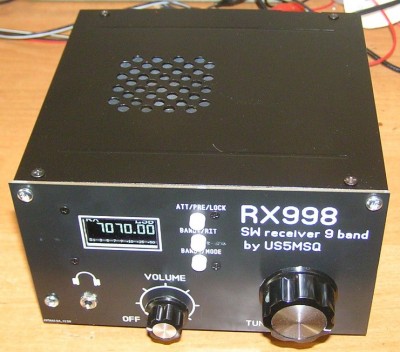

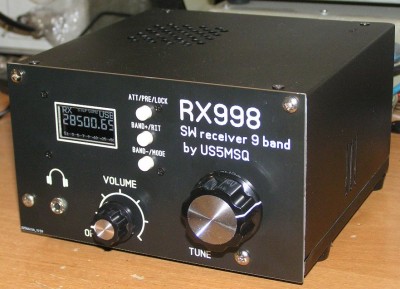

как у меня снова появились свободное время и желание творить, и вот со стапелей сошёл четвертый экземпляр приемника - близнец Он успешно прошёл проверку и обкатку в течение двух недель и готов к продаже. Его конструкция и параметры его аналогичны предыдущим экземплярам, только вместо ручного переключения в режим зарядки реализовано автоматическое. По подсказке Андрея UR3ILF вместо тумблера я поставил 5-вольтовое реле, запитанное от того же разъёма USB. В общем...

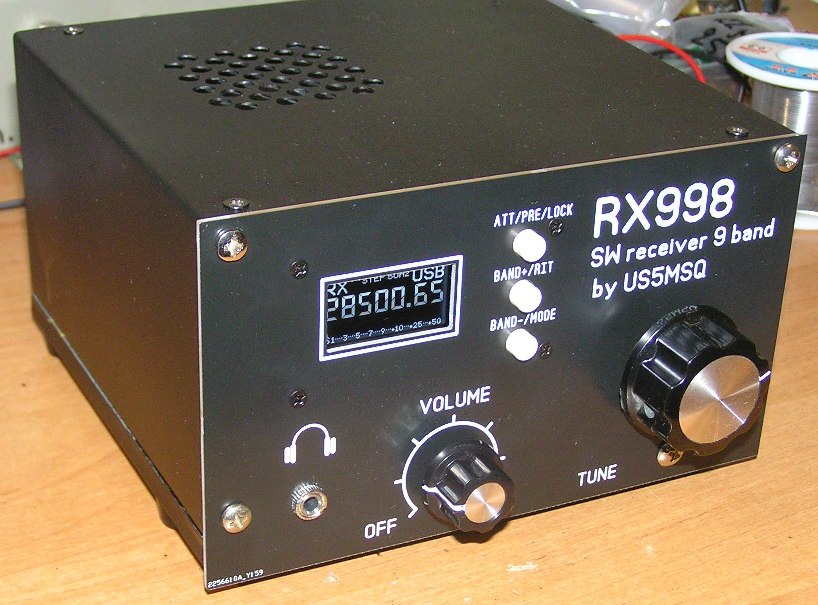

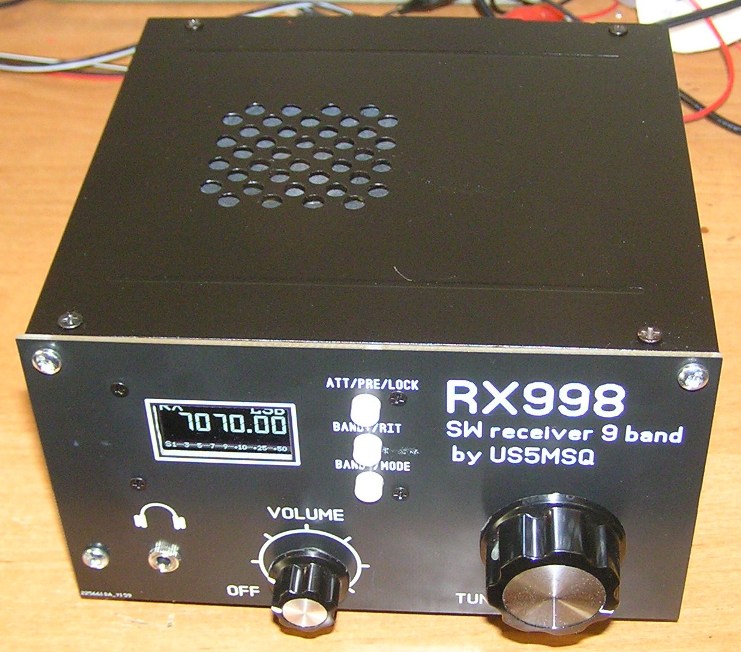

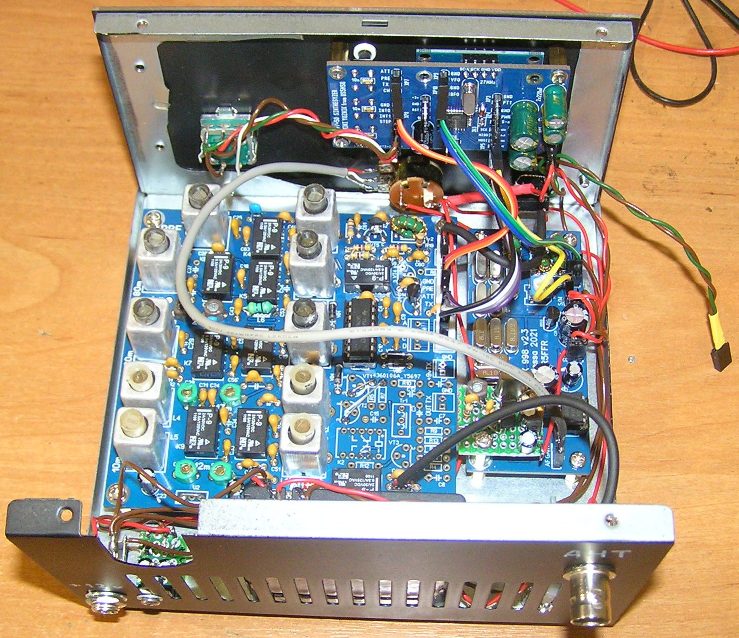

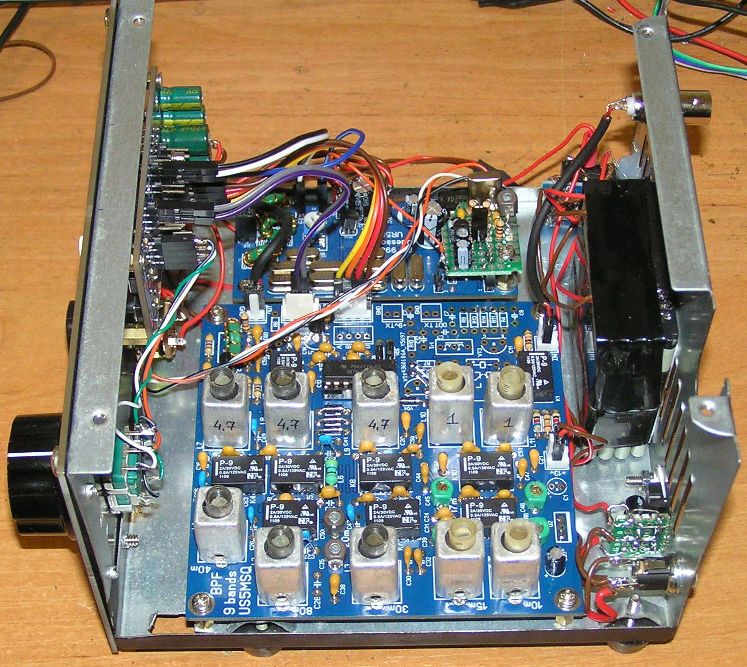

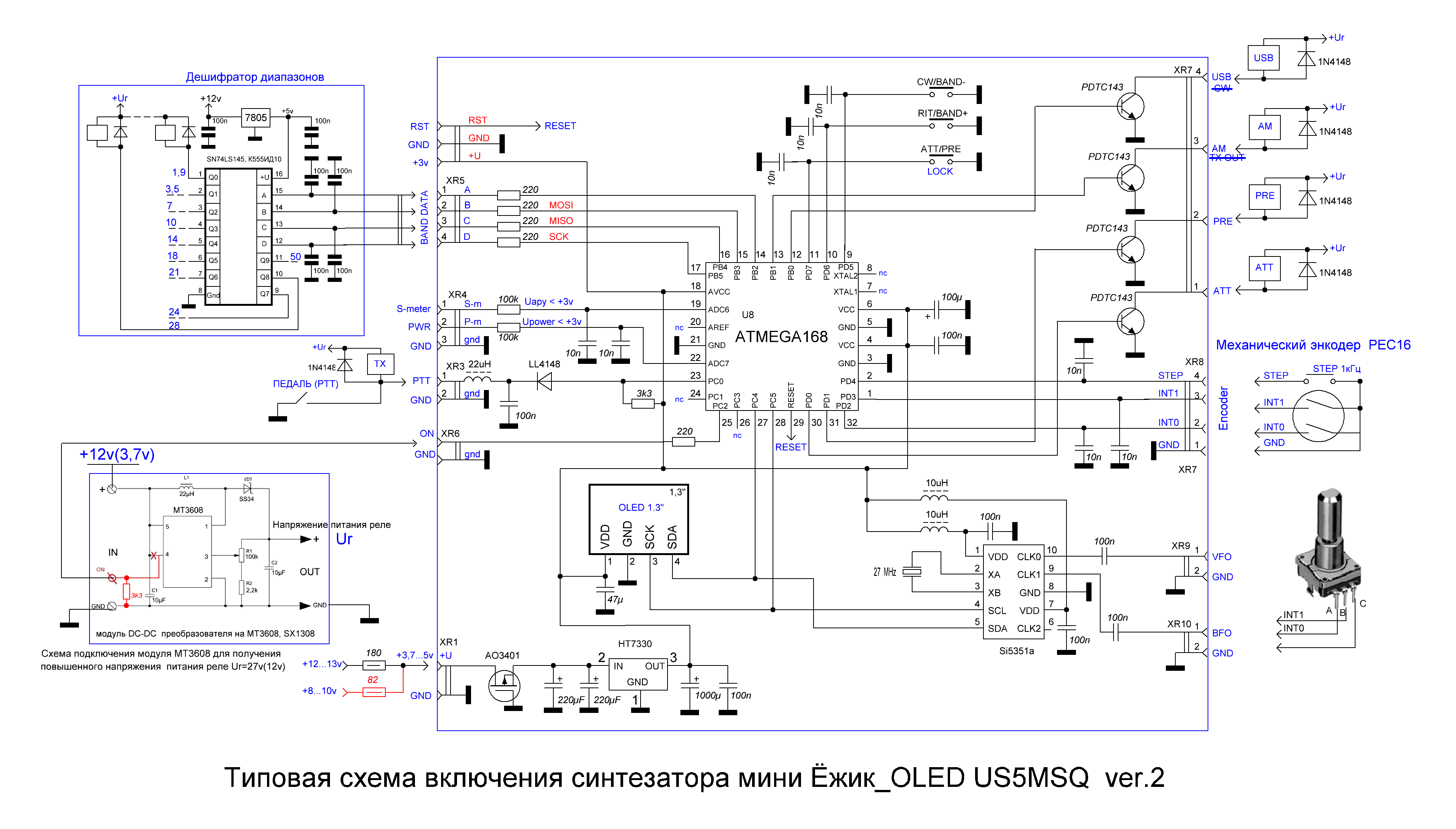

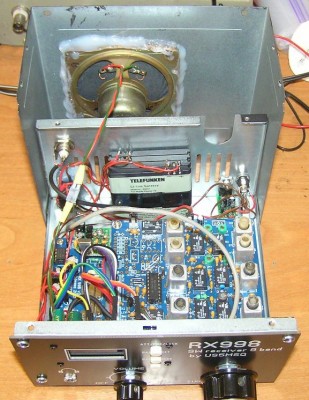

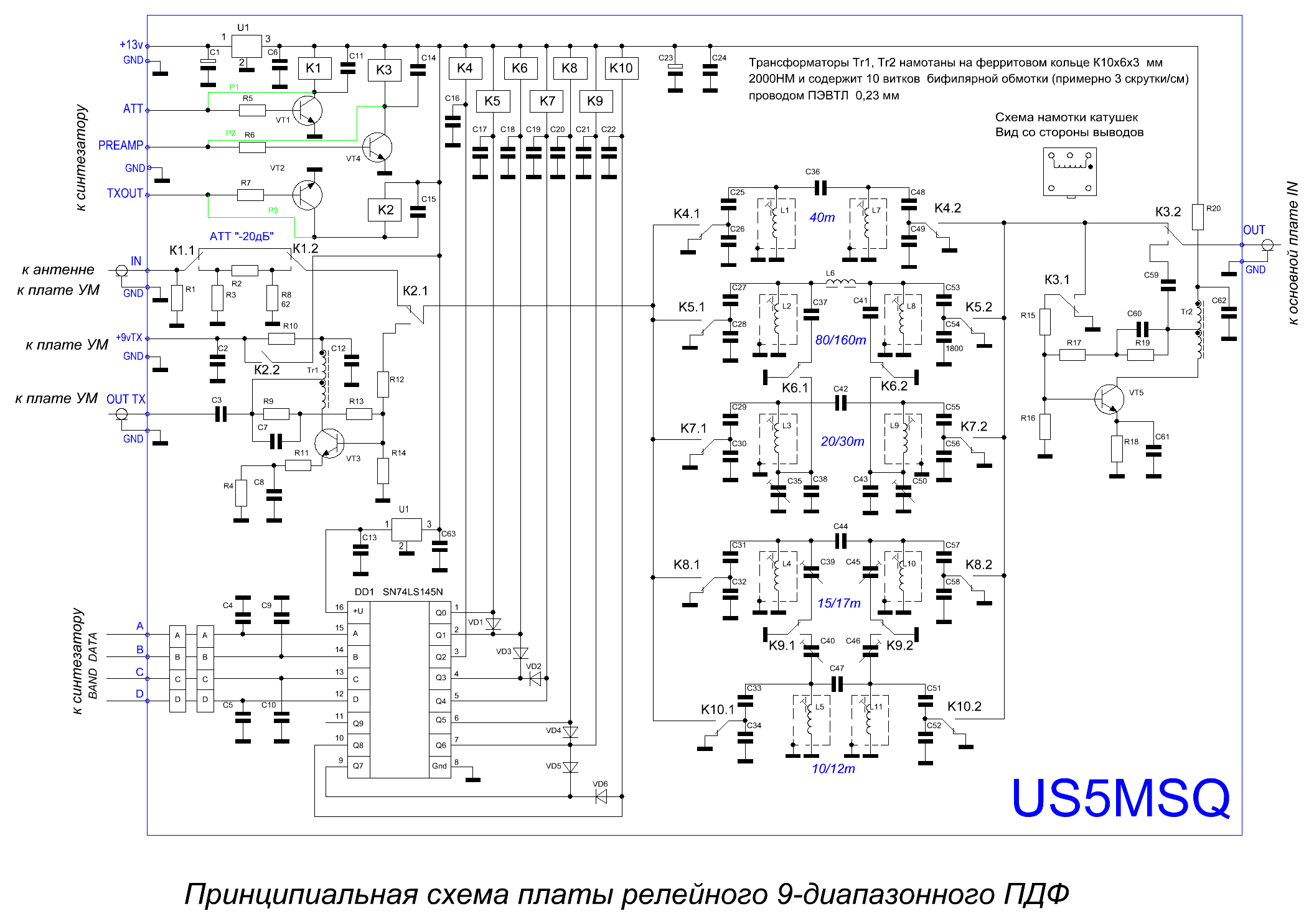

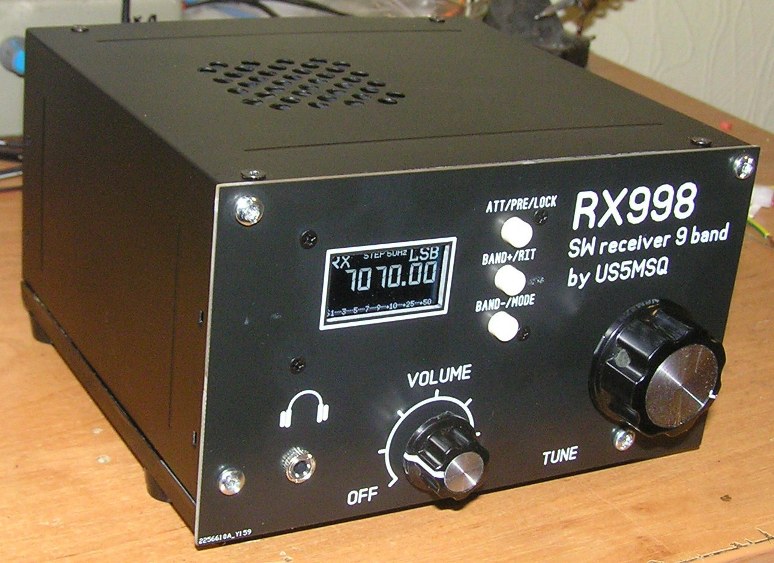

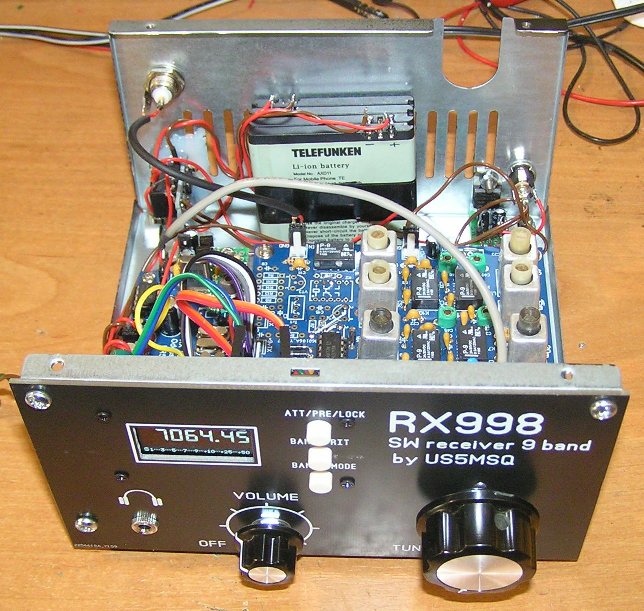

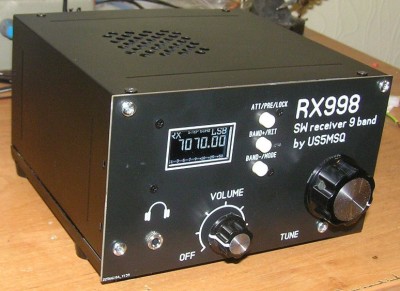

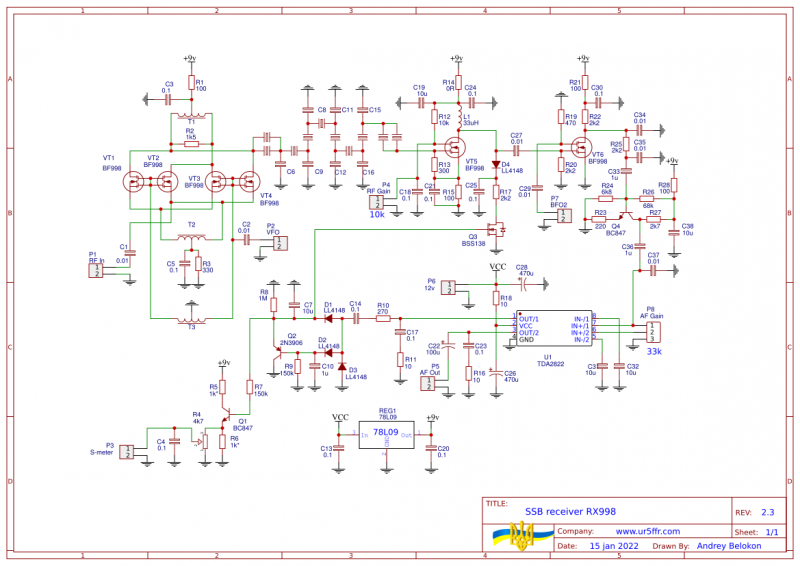

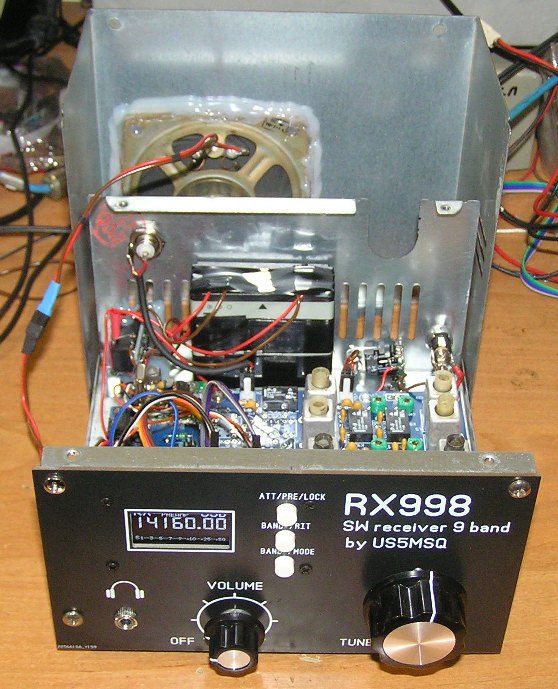

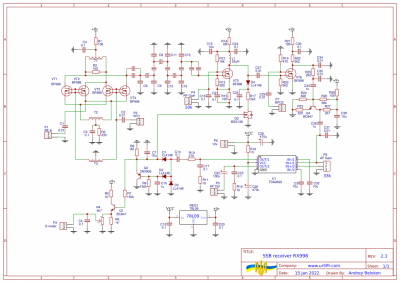

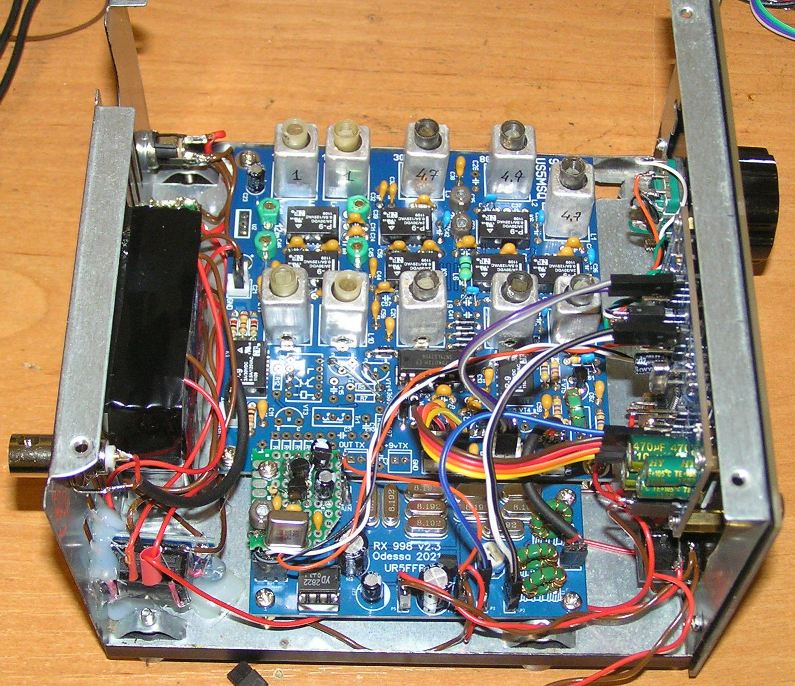

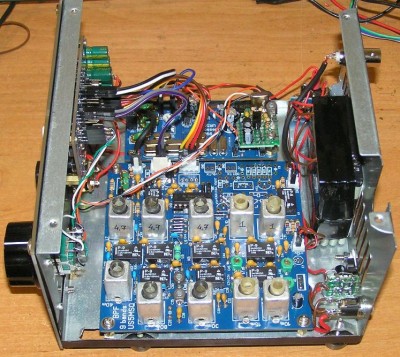

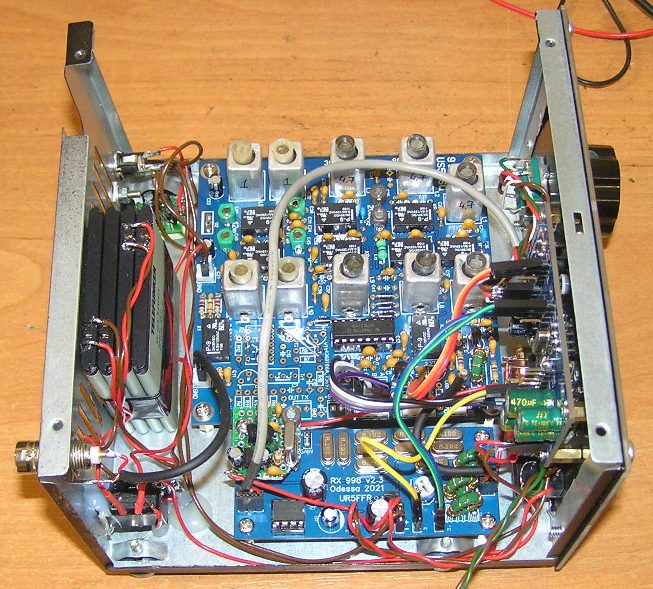

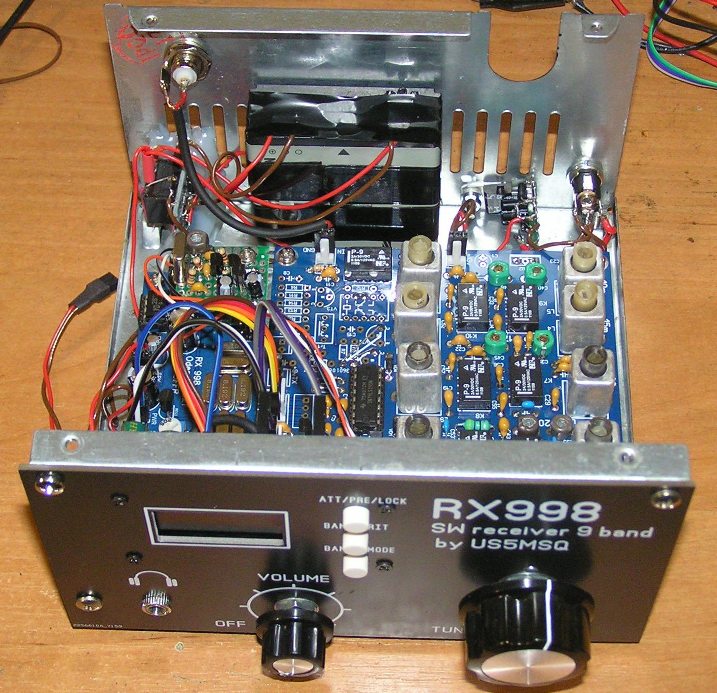

Продам малогабаритный девятидиапазонный КВ приемник RX998, предназначенный для прослушивания работы любительских радиостанций, работающих телеграфом и однополосной модуляцией. Приемник выполнен по супергетеродинной схеме с одним преобразованием частоты и кварцевом фильтре на частоту 8,192 МГц. Конструктивно он выполнен в корпусе от компьютерного БП и состоит из немного доработанной мной платы приемника RX998 (ревизия 2.3) авторства UR5FFR – подробнее см. здесь http://www.ur5ffr.com/viewtopic.php?t=230 , платы малогабаритного девятидиапазонного релейного ПДФ, подробно описанного здесь viewtopic.php?f=23&t=482 . Управление приемником производится от миниатюрного синтезатора мини Ёжик OLED ver.2. , подробно описанного здесь viewtopic.php?f=23&t=478
Питание может быть как от встроенного литиевого аккумулятора, так и от внешнего источника питания 12v.
Основные технические характеристики:
Диапазоны рабочих частот, МГц – 1,8, 3,5, 7, 10, 14, 18, 21, 24 и 28

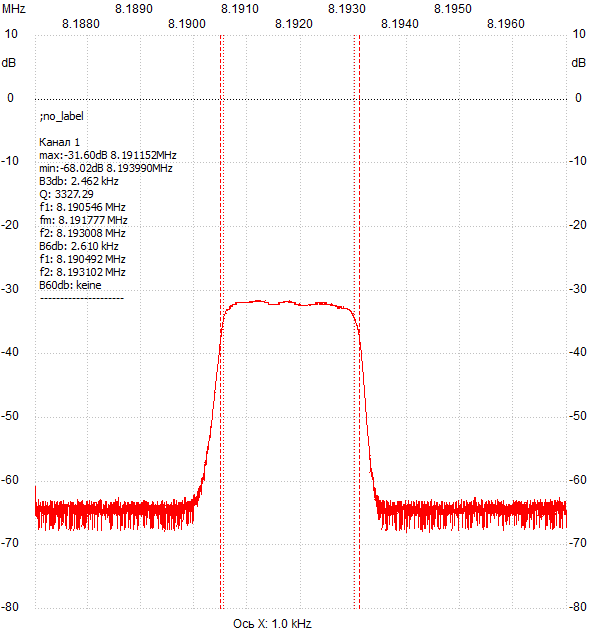

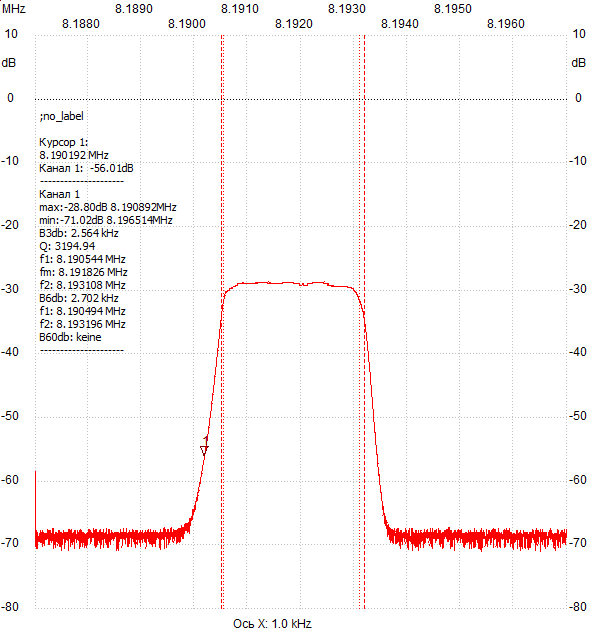

Полоса пропускания приемного тракта (по уровню –6 дБ), кГц - 2,702
Входное сопротивление с антенного входа, Ом - 50
Чувствительность с антенного входа, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 1
Чувствительность с антенного входа на ВЧ диапазонах с включённым УВЧ, мкВ, при отношении сигнал/шум 10 дБ, не хуже – 0,3
Коэффициент усиления без УВЧ , тыс. раз, не менее – 60
Уровень собственных шумов, мв, не более – 16
Избирательность по зеркальному каналу, дБ, не менее – 46
Диапазон регулировки АРУ, дБ, при изменении выходного напряжения на 4 дБ, не менее – 40
Максимальная выходная мощность тракта НЧ на нагрузке 8 Ом, Вт, не менее – 0,5
Ток потребления при средней громкости и отключенных аттенюаторе и УВЧ, мА, не более – 110
Время непрерывной работы от встроенных аккумуляторов, часов – 18…20

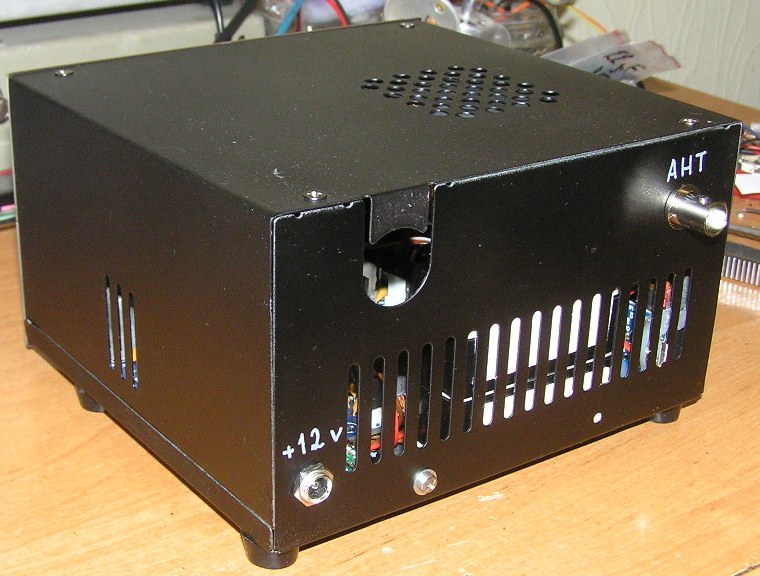

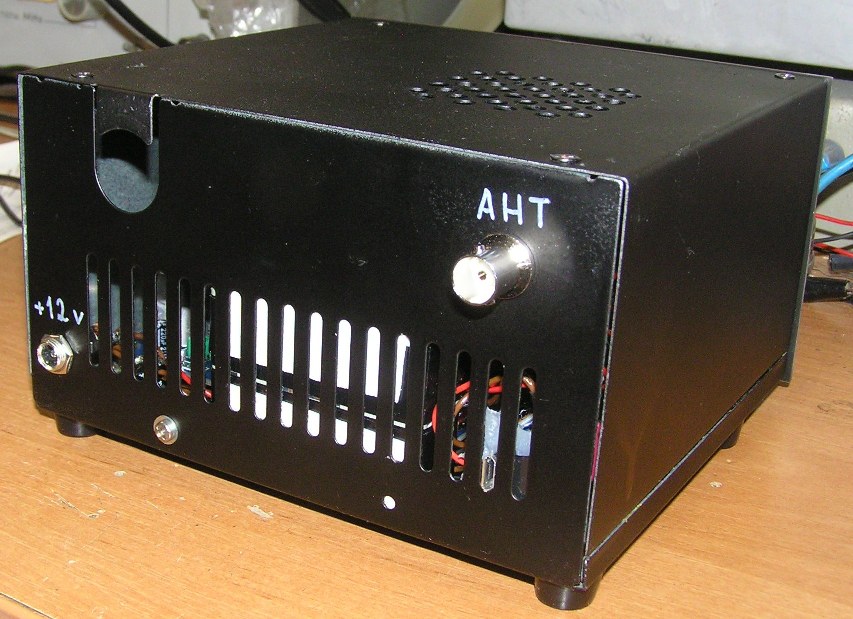

Габариты без учёта выступающих частей (В-Ш-Г), мм - 150х85х140

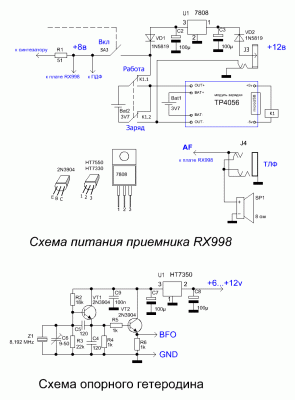

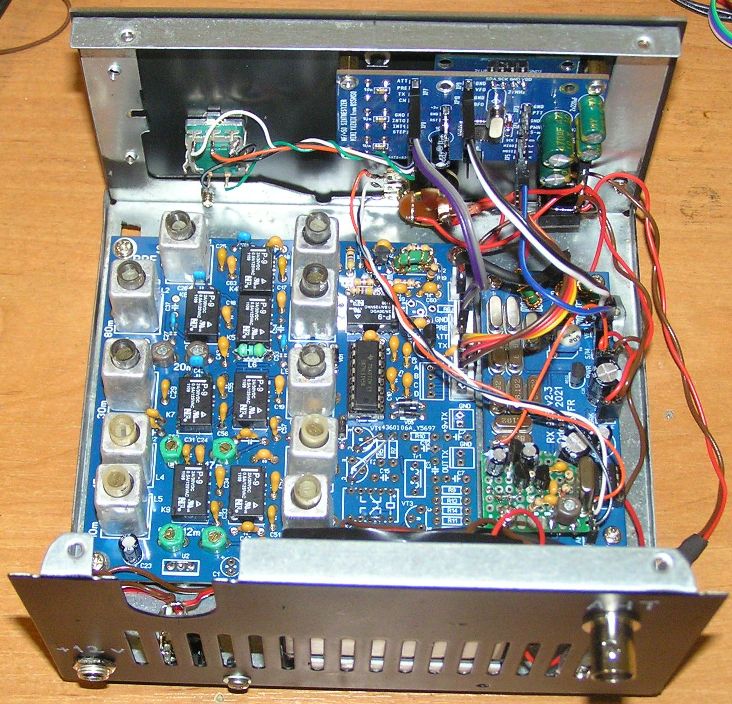

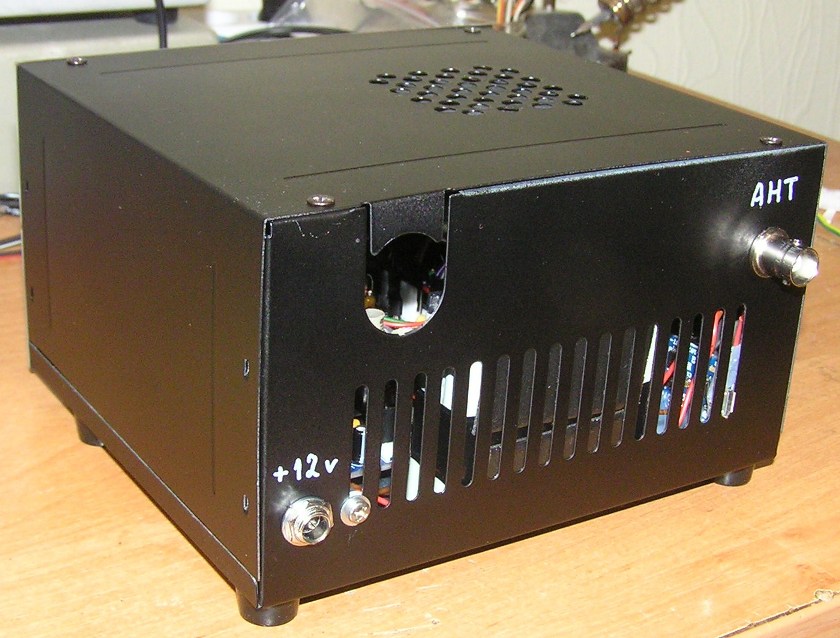

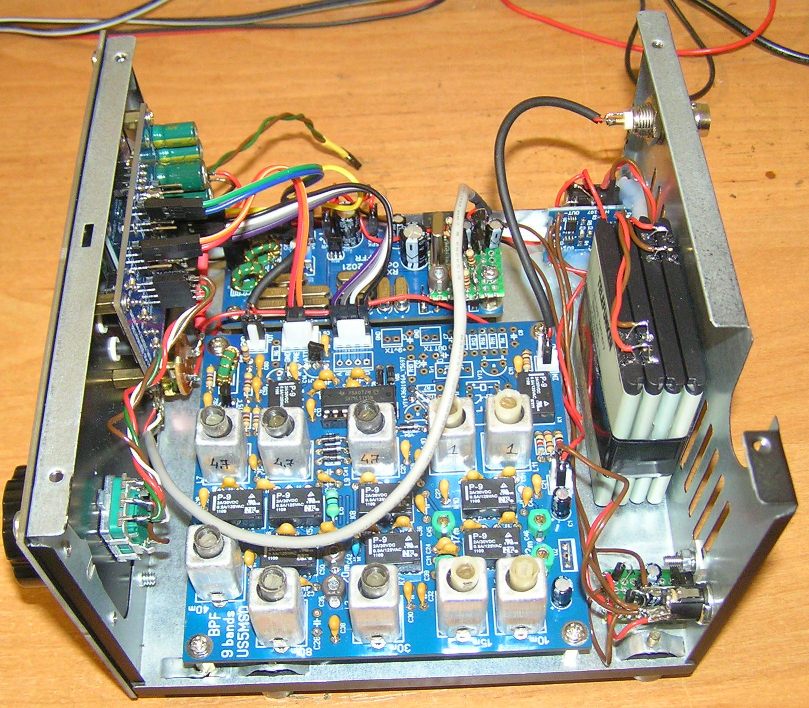

Зарядка встроенных аккумуляторов осуществляет от широко распространённого китайского зарядного модуля на TP4056 через стандартный microUSB разъём. Коммутация режима работы аккумуляторов осуществляется автоматически при помощи реле – в рабочем режиме они включены последовательно, а при подключении USB зарядки срабатывает реле К1 и подключает их параллельно. При подключении внешнего источника питания 12v внутренняя батарея автоматически отключается от общего минуса питания. Благодаря хорошему динамику приемник работает очень чисто и громко –обычно слушаю его на минимальной или средней громкости.
Цена девятидиапазонного КВ приемника RX998 – 4900 грн. Краткое описание, схемы и руководство пользователя прилагается.
Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com
