Приёмник коротковолновика с низкочастотным ЭМФ

[Erich]

Сергію Едуардовичу, а що за роз"єми з кроком 2,5 мм Ви застосували? Свого часу, через брак подібних, довелося відмовитися від побудови Вашого ТХ на ЕМФі. Не знаючи назви, не можу попросити знайомих пошукати в одному з обласних центрів. Купити б штук 100 "пап" і "мам", та й горя не знати ...

[US5MSQ]

Подобных разъёмов разных производителей предлагают практически все продавцы радиодеталей.
Например здесь http://www.kosmodrom.com.ua/prodlist.ph ... 5connector

[Lyudmila196026]

Люди, кто собрал приёмник с 5-ти диапазонным конвертером, поделитесь опытом как подключить и запрограмировать (пошагово ) ЦШ УНИКАЛЬНУЮ с двумя управляющими сигналами ( К1) (К2), диапазон 80м показывает, а остальные не получается.

[US5MSQ]

Здравствуйте.
Изначально ЦШ Уникальная LED поставляется запрограммированной на работу в одновходовом режиме частотомера.
Нам нужно переключить её в трёхвходовой режим счёта по формуле F1+-F2+-F3.
Сложение или вычитание аргументов (т.е. результатов счёта частоты по соответствующим входам ЦШ) задаётся правильным (по схеме приемника) подключением контактов К1 и К2, а нам нужно указать в каких ячейках формулы какие аргументы (входы ЦШ) считать. Для этого:
1.Для входа в режим программирования нажимаем кнопку М
2.На экране высветиться РР - жмём кнопку ОК
3.последовательным нажатием кнопки ОК выбираем пока в первом разряде (первых двух знакоместах) высветится F1 и нажатием кнопки М переходим к следующему разряду
4.последовательным нажатием кнопки ОК выбираем пока в втором разряде (тоже двух знакоместах) высветится F2 и нажатием кнопки М переходим к следующему разряду
5.последовательным нажатием кнопки ОК выбираем пока в третьем разряде (тоже двух знакоместах) высветится F3 и больше ничего не нажимаем. Через 4-5 сек ЦШ переходит в режим работы. Программирование закончено.
В общем-то всё это есть в прилагаемой к ЦШ инструкции.

[Lyudmila196026]

Здравствуйте Сергей, всё как в инструкции написано так вроде бы и делала, но там наверное написано для умных а мы не такие. В общем базовый приёмник работает нормально, конвертер с приёмником тоже, а после подключения Уникальной частоты уплывают и на диапазонах 21 28 мгц шкала показывает бог знает что. Вот примерно так :
3.5мгц -без шкалы 34721--40204 (с конвертером )
3.5 мгц- со шкалой 3671-- 4235
7 мгц - со шкалой 7424--6860 ( уменьшается)
14 мгц - со шкалой 14367- 14931
21 мгц - со шкалой 7420 -- 6857 ( уменьшается)
28 мгц - со шкалой 14367 -- 14931
Таблицу с алгоритмом работы диодного дешифратора смотрела, где накосячила пока не знаю.

[US5MSQ]

Буферные усилители включены по схеме с ОБ и имеют низкоомный вход и их подключение к гетеродинам даже через эмиттерные повторители, развязка которых, увы, не идеальна, приводит к смещению частоты, существеннее всего у ГПД. Потому укладку диапазонов нужно проводить с уже подключенной ЦШ. Да это и удобно на практике -сразу видим рабочую частоту.

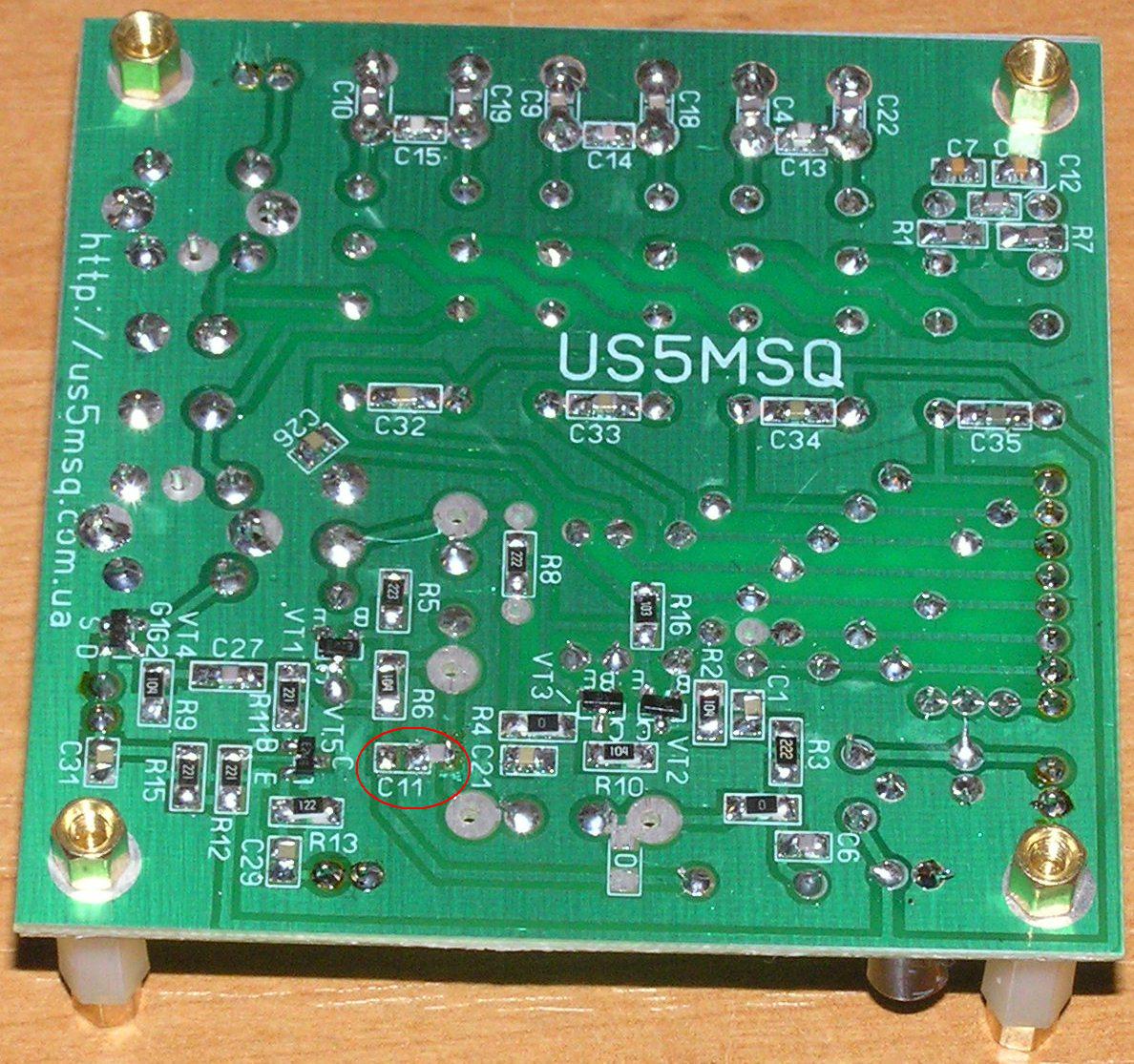

Что касается её показаний на диапазонах 21 и 28 МГц, то похоже, что не переключаются кварцы с 10,7 на 24,7 МГц. Точнее сказать - не отключается кварц 10,7 МГц - попутана полярность диодов VD1,VD2 или установлена лишняя нулевая перемычка, контакты которой должны быть свободными (см. фото)
Надо внимательно проверить монтаж и исправность работы цепей коммутации.

[Sl]

Здравствуй, Сергей Эдуардович. Что за каркасы применяются на фото выше? Если не затрудню, можно фото со снятом экраном и количество витков?
А то в описаний каркасы с диаметром 8мм, я нашел каркасы от лампового телевизора с диаметром 7мм, но с экраном они просто гигантские. ПДФ получается больше чем сам приемник.

[US5MSQ]

Здравствуйте.
Каркасы тип2 описаны здесь http://us5msq.com.ua/forum/viewtopic.ph ... =103#p1278
Намоточные данные приведены на схеме конвертера http://us5msq.com.ua/forum/viewtopic.php?f=23&t=90#p978

[Lyudmila196026]

Здравствуйте Сергей, почитала на форумах и приятно удивлена, все Ваши советы действительно предельно ясные и всегда понятные, спасибо. Монтаж проверила, ничего крамольного не обнаружила, на кварц как то не подумала. Перед установкой все детали проверяю по возможности, генерил вроде бы нормально, но сейчас получила новые , заменила и диоды в обвязке на всякий случай и заработал конвертер как нужно. Выпаянный проверила, работает как и раньше нормально, может что в пайке было. Так что большое спасибо вам за подсказку, сама бы ещё неделю копалась. Здоровья вам.

[US5MSQ]

Вот с славно
