Набор для сборки ВЧ вольтметра - приставки к мультиметру

[US5MSQ]

Набор позволяет начинающим конструкторам изготовить простой, но очень полезный, прибор: ВЧ вольтметр переменного тока в виде щупа-приставки к широко распространённым недорогим китайским цифровым мультиметрам с входным сопротивлением 1 МОм (серии М830, М832, DT838 и аналогичные), позволяющий с достаточной для радиолюбительских применений точностью (не хуже 10-15%) измерять синусоидальное ВЧ напряжение в диапазоне от 20 мВэфф до 10 Вэфф на частотах от 100 кГц до 30 МГц.

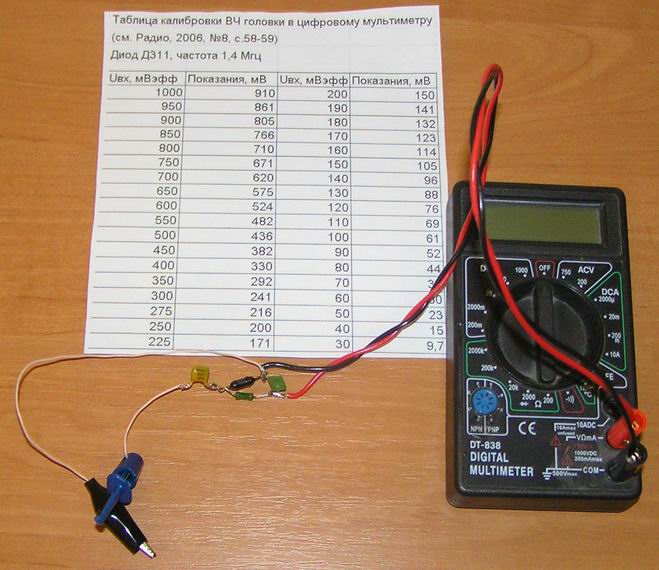

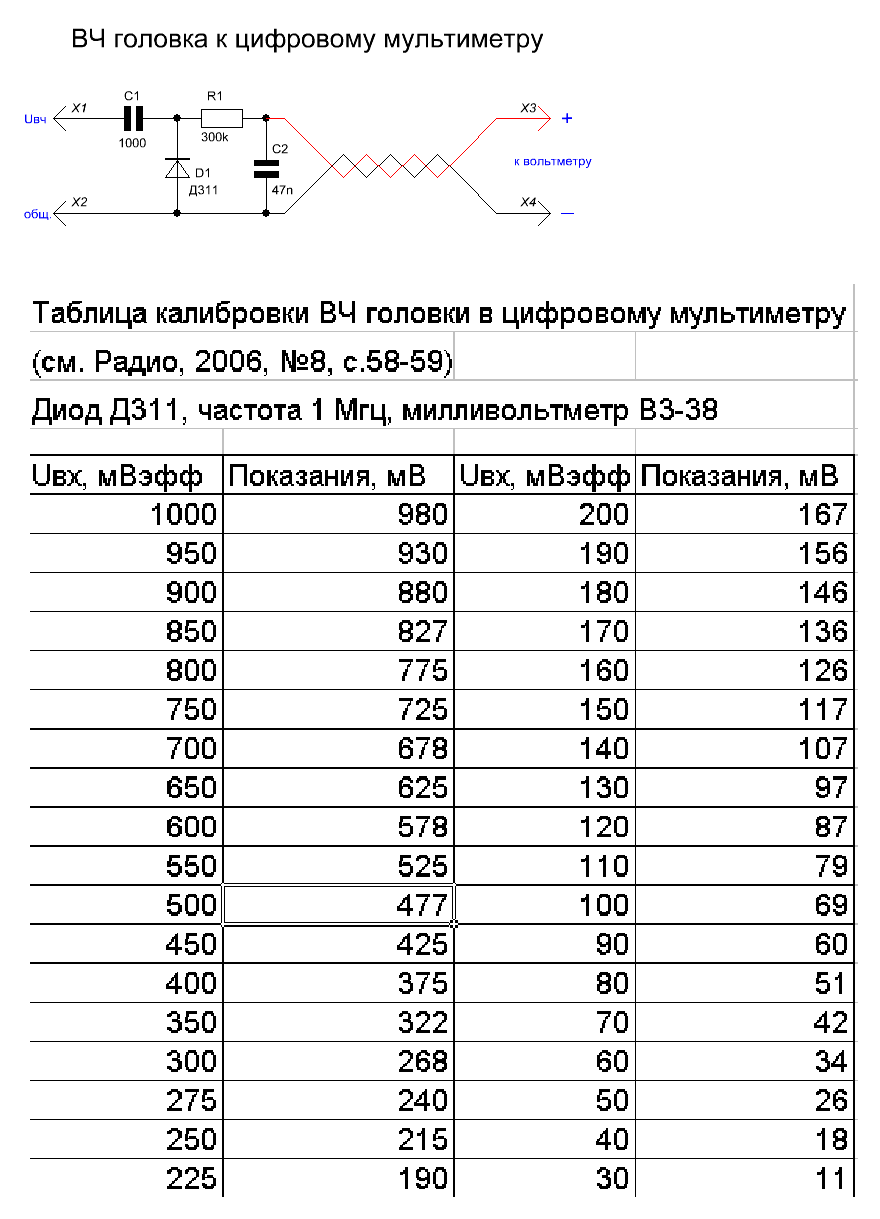

Принципиальная схема приведена в приложении. Подробное описание принципа работы и особенности применения хорошо изложено в статье Б.Г.Степанова ВЧ головка к цифровому мультиметру (см. приложение - Радио, 2006, №8, с.58-59). В виду того, что приведённый там график крайне неудобен в применении, для диода Д311 была создана специальная калибровочная таблица, охватывающая диапазон входных напряжений от 30 мВэфф до 1Вэфф. При больших напряжениях (от 1 до 10 Вэфф) результат показаний мультиметра практически совпадает с реальным уровнем измеряемого напряжения (немного ниже – примерно на 70-90 мВ, что менее погрешности от разброса параметров диодов и в нашей практике этим можно пренебречь). Частотная зависимость показаний в указанном диапазоне также слабо выражена – результат измерений на 30 МГц примерно на 5-7 % ниже показаний на частоте 1 МГц и то это только для малых (менее 300 мВ) напряжений, при больших уровнях разницы показаний вообще не наблюдается. Входное сопротивление на частоте 5 МГц около 50 кОм, входная ёмкость не более 3 пФ.

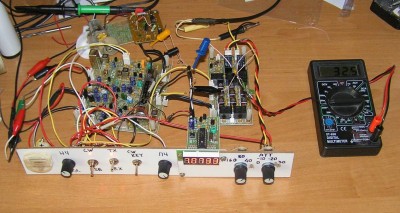

На фото показан пример применения этого ВЧ вольтметра при настройке/измерении уровня сформированного SSB сигнала на выходе основной платы TRX RadioN.

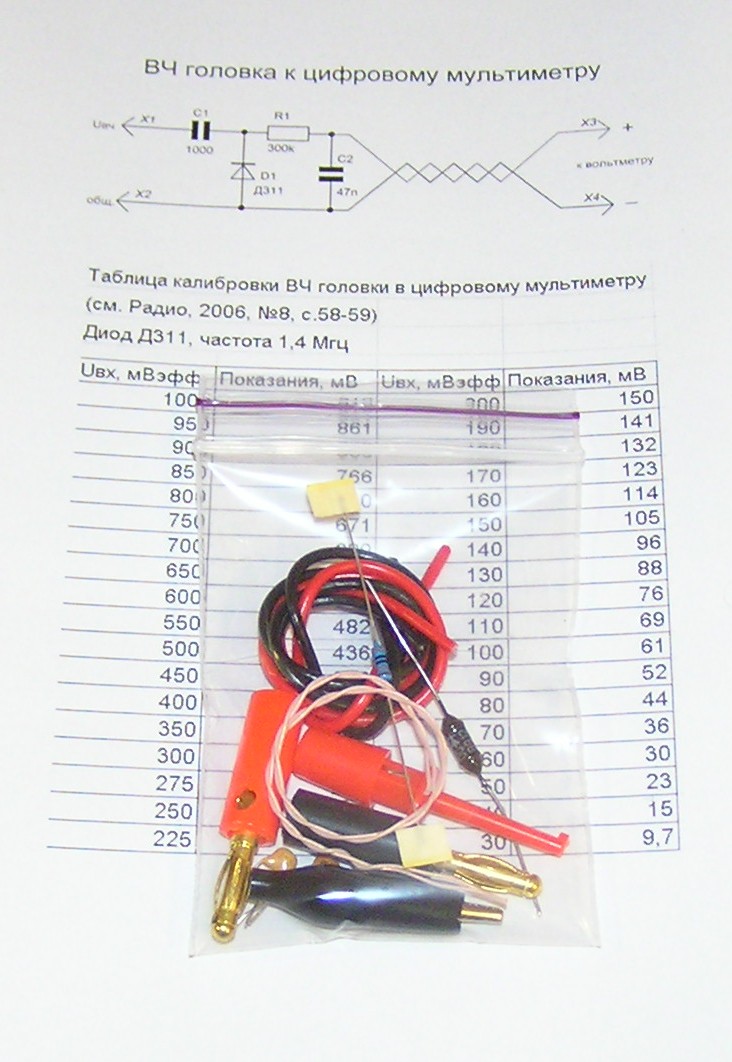

В состав набора (см. фото) входят все необходимые компоненты: диод Д311, резистор 300 кОм, керамические конденсаторы 1000 пФ и 47 нФ, соединительные монтажные провода (красный/чёрный) – по 50 см, два однополюсных коннектора (красный/чёрный), два зажима - типа крокодил и приборный.

Стоимость набора деталей – 140 грн.

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[lado]

Сергей, подскажите, - мультиметр модели DT9202A подходит для этих целей?

[US5MSQ]

Здравствуйте.
У модели DT9202A входное сопротивление 10 МОм -см. даташит http://www.kontest.ru/datasheet/unkn0wn/dt9205a.pdf
Чтобы его применить надо в щупе параллельно его подключению включить резистор 1,1 МОм, что обеспечит нагрузку щупу 1МОм и тогда можно смело пользоваться калибровочной таблицей, приведённой выше.

p.s. Проверить входное сопротивление Вашего мультиметра очень просто - измерьте напряжение любой, даже разряженной, имеющейся у вас батарейки напрямую и через резистор 1 МОм если показания с резистором уменьшаться в 2 раза, то входное сопротивление мультиметра 1 МОм.

[konfed]

Сергей, добрый день! Подскажите какие диоды из современных можно применить вместо ГД507, Д18, Д311. и какого типа конденсаторы могут быть?

[US5MSQ]

Здравствуйте.
Годятся любые диоды из перечисленных. Всё это хорошо изложено в статье Б.Г.Степанова ВЧ головка к цифровому мультиметру (см. приложение - Радио, 2006, №8, с.58-59). Разве что для лучшей точности желательно для каждого типа диодов сделать свою калибровочную таблицу, аналогичную приведённой мною.
Конденсаторы любого типа, но обязательно керамические

[A leksey]

Здpaвcтвyйтe,
Cepгeй Эдyapдoвич. Пoдcкaжитe кaк пpaвильнo и мoжнo ли c пoмoщью этoй пpиcтaвки измepять выxoднyю мoщнocть ШПУ нa нaгpyзкe 50 Oм, иcпoльзyя вaшy кaлибpoвoчнyю тaблицy? Boзмoжeн ли вapиaнт c дeлитeлeм нaпpяжeния, дaбы нe cпaлить BЧ диoд пpиcтaвки? A измepять нyжнo xoтя бы дo 20 Bт.
Cпacибo зa oтвeт.

[US5MSQ]

Можно применять, только параллельно нагрузке подключите резистивный делитель в 10 раз, например, резисторы 910 (2Вт) и 100 Ом (или 1 кОм(2Вт) и 110 Ом). а уж к нему - пробник.

[Vladimir827]

Сергей Эдуардович,
извините не много не по собжу,
есть старый вч вольтметр который нужно откалибровать \ отюстировать,
также есть вч генератор (китай JDS6600 особого доверия не внушает ну совсем не внушает)
подскажите мало мальскую методу как можно вольтметр откалибровать

[Boris]

... подскажите мало мальскую методу как можно вольтметр откалибровать

Сергей Эдуардович, конечно, еще подскажет...
Для этого надо иметь более-менее точный аттенюатор, например Скрыпника (журнал Радио 1984 г., №5, еще есть и отдельная книжка).
Методика расписана в книге Аттенюаторы и их применение, Массовая радиобиблиотека 0759, начинается на стр. 31. Но лучше всю книжку прочитать.
Можно и пропроще, чем в книге, когда нет второго вольтметра.
Начинают с самого нижнего предела измерения, с помощью АТТ "давят" напряжение пока стрелка прибора не опуститься на ноль шкалы. Стрелка долна "опуститься" на ноль, а не лежать там. Потом пересчитывают аттенюацию для верхнего значения шкалы этого диапазона измерений, т.е разницу аттенюации между нулём и верхним значением шкалы. Устанавливают АТТ и крутят вольтметр.

[Boris]

Забыл написать, как само собой разумеющееся ,следует тщательно (!!!) и точно соблюдать входные-выходные сопротивления источника ВЧ напряжения, АТТ и калибруемого вольтметра и сопротивление нагрузки.
