Антенностроительство

[Ochir UA6IGI]

Приветствую участников.
Питать симметричной линией не симметричную антенну, не лучший вариант. Кроме того, что линия будет рассиметрирована и, как следствие будет излучать на передачу и ловить мусор на прием, прокладывать ее нужно так, что бы до окружающих предметов было расстояние не меньше трех ее размеров по ширине.
Насчет мощности, которую можно подавать в линию, сильно от КСВ зависит.

[mr.Woland]

Очир,у меня у основании штыря намотан симметрирующий дроссель 2х проводкой на куске пвх сантехнической трубы ф50
тем самым происходит симметрирование,как показало измерение токов в линии, то они абсолютно симметричны
отвести линию от проводящей поверхности вообщее нет проблем

[RJ]

как показало измерение токов в линии, то они абсолютно симметричны

Интересно, как и чем вы измеряли токи в линии?

[Ochir UA6IGI]

...... у основании штыря намотан симметрирующий дроссель 2х проводкой на куске пвх сантехнической трубы ф50
тем самым происходит симметрирование,....

Мне тоже интересно, как производилось измерение симметрии токов в линии. Кроме того, обычно дроссель применяют для не симметричной линии, коаксиала т.е. На токи внутри кабеля дроссель влияния не оказывает, а для тока по внешней стороне оплетки, является сопротивлением. Поэтому для симметричной линии применение дросселя не понятно. Есть схемы симметрирования несимметричных нагрузок, но там не дроссели.

[mr.Woland]

Выше в сообщениях US7ILY привёл схему для измерения токоа в линии......у меня подобный индикатор
В данном моём случае,дроссель работает именно как симметрирующий
моё старое видео на этапе экспериментов


можно заметить что симметрия весьма неплохая

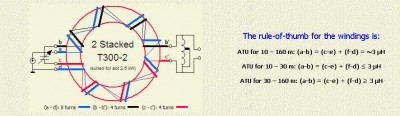

тюнер по схеме pa0fri S-Match

[mr.Woland]

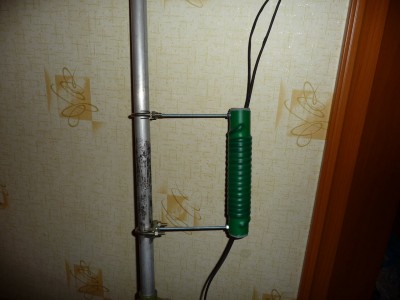

если интересно сделю фото как я отвожу линию от стены

[Ochir UA6IGI]

Да, интересно, выкладывайте.
По измерению ассиметрии, не увидел, на что нагружена линия. Сама схема рабочая, но с реальной антенной измерения проводились?
Насчет дросселя. Это все таки не дроссель. Поскольку дроссель, это индуктивность, используемая в качестве сопротивления переменному току. По определению.
Тут же, на кольце намотан симметрирующий трансформатор. Я вот даже пол-часа потратил на рисование для пояснения.

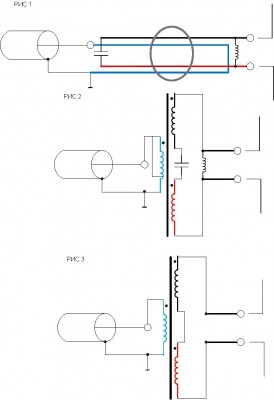

На рис.1 изображена принципиальная схема того, что Вы выложили в виде монтажной схемы.
Если перейти к более привычному изображению, то получится схема на рис.2. Тут трасформатор уже виден отчетливо.
Ну и если убрать элементы, компенсирующие реактивность, то получится совсем привычный вид трансформатора рис.3.

PS на втором рисунке глюк вылез. На левой обмотке перемычки быть не должно.

[mr.Woland]

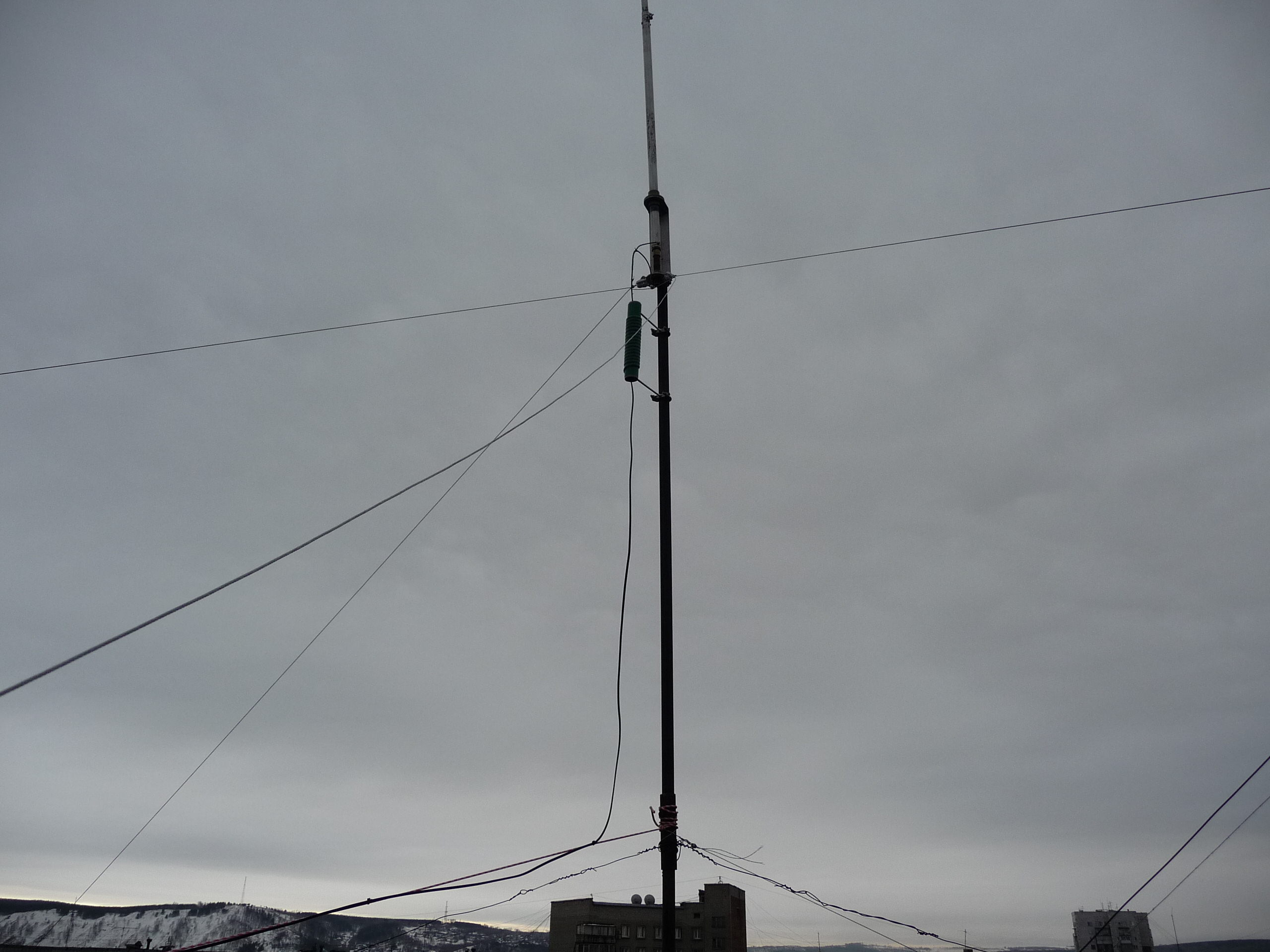

Индикатор симметрии подключен к реальной антенне та что на фото
на видео видно как кончики симм линии подпаяны к макету измерителя
схема подключения
трансивер---симметрчное су на кольце-----индикатор симметрии---линия прппм----антенна
изначально я оставил запас линии, была асимметрия ,
пообщался с человеком и он мне посоветовал намотаь дроссель,ткк у него была похожая ситация,и он вышел из положения намотав симм дроссель по совету dl2kq
я тоже намотал ,и действительно асимметрия пропала
не могу вам описать какие происходят в нём физические процессы, но факт фактом что помогает

[mr.Woland]

по схеме подключения пропустил симметрирующий дроссель, получаеться так
трансивер---симметрчное су на кольце-----индикатор симметрии---линия прппм----симм дроссель на трубке----антенна

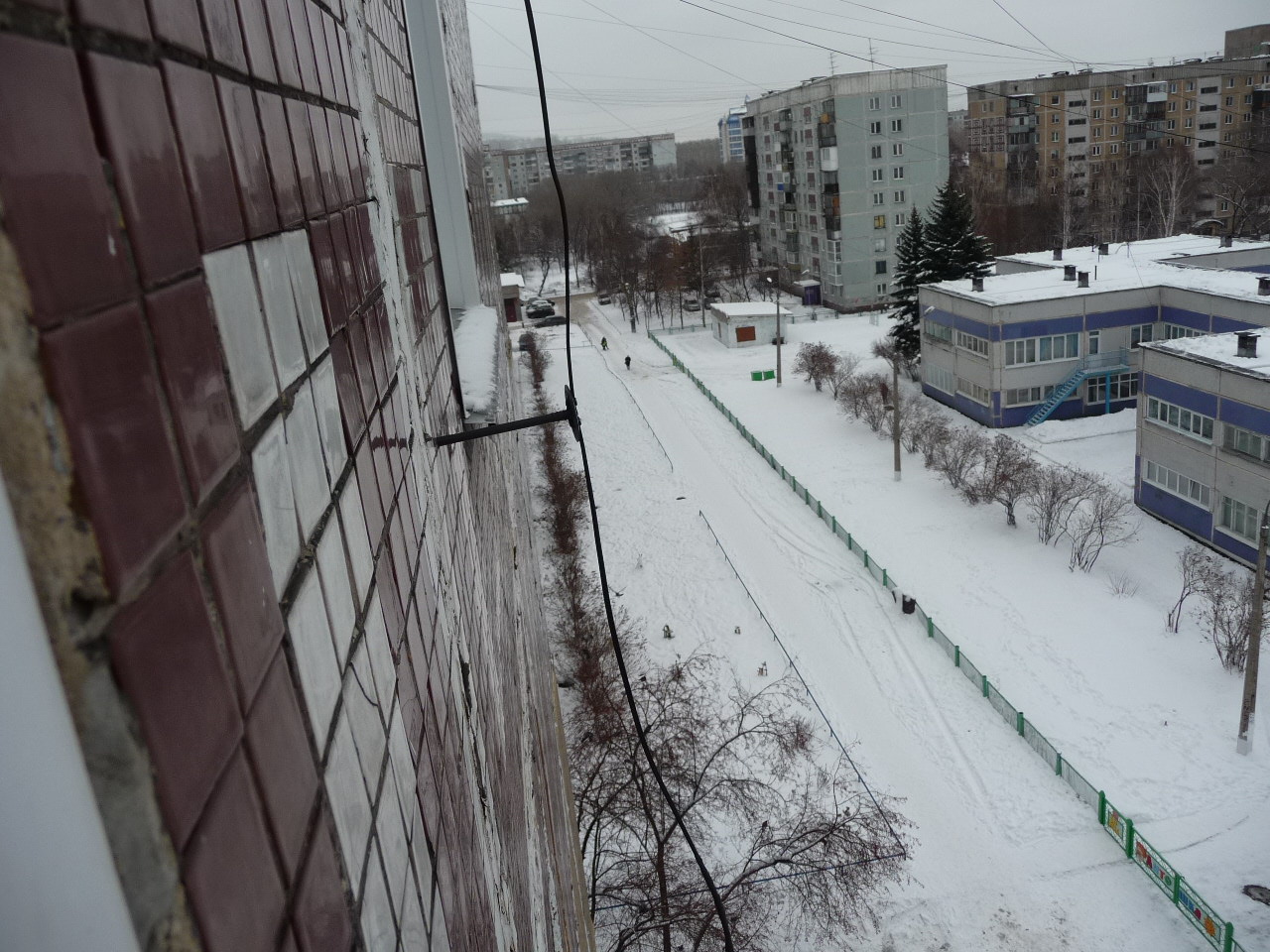

..забыл приложить крепление к стене

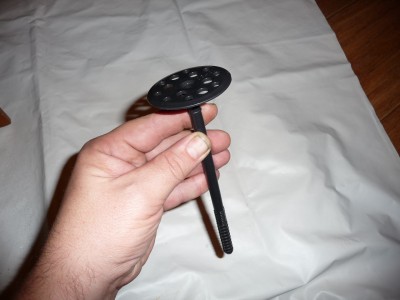

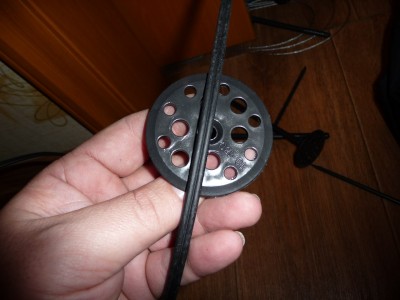

использую чёрные грибки для крепления пенопэкса к стенам
к шляпкам грибка светостабилизированными стяжками
3 года полёт нормальный

[ut5lp]

можно заметить что симметрия весьма неплохая...тюнер по схеме pa0fri S-Match

Она будет ещё лучше,если КПЁ взять двухсекционный,статоры на транс,а ротор на корпус.На сайте PA0FRI такая
схемка тоже есть.
