Тракт приёма CW_SSB для приёмника УС-9

[Arkady]

Ааа, ну если в дело вступают ещё и сердечники, то тут действительно лучший рецепт: "работает - не трогай".

[ex UA3PTL]

Ааа, ну если в дело вступают ещё и сердечники, то тут действительно лучший рецепт: "работает - не трогай".

Логично!!!-Я пробовал УС-9 усоверщенствовать НО , кроме замены верньера от Р-311 и блока питания это ни к чему хорошему не привело он (приемник)))всмысле самолетный имеет такое жжжуткое чутье, что в условиях ГОРОДа -там нечего ловить. ( ИМХО )) на 18 Мгц он вааще -пном Пень - дуб дубом ,вполне вероятно лампы подсели. Октальных ламп у меня полнО .От воЯк достались. еще при СССР . Родных его ламп НЕТ . Даже у воЯк

[Sergey Skorohod]

Здравствуйте Сергей Едуардович,на днях планирую приобрести легендарный УС-9 аппарат..На будущее хотелось бы узнать:вожможна ли установка в него цифр.шкалы(из представленых сейчас на рынке)для удобства пользования?? Гугл молчит по етому поводу

[US5MSQ]

Здравствуйте.
Так как в УС-9 на нижних диапазонах частота находится ГПД выше частоты сигнала, а на верхнем - ниже частоты сигнала, то здесь нужны ЦШ с переключением режима сложения/вычитания значения ПЧ=915 кГц.
Это могут быть такие ЦШ:
1. Экономичная ЦШ с семиразрядным семисегментным LED индикатором viewtopic.php?f=23&t=396
2.Универсальная цифровая шкала с тремя входами для радиолюбительских трансиверов "Уникальная LCD" viewtopic.php?f=23&t=104
3. Универсальный частотомер/цифровая шкала PLJ-6LED-A viewtopic.php?f=23&t=104
и аналогичные

[Sergey Skorohod]

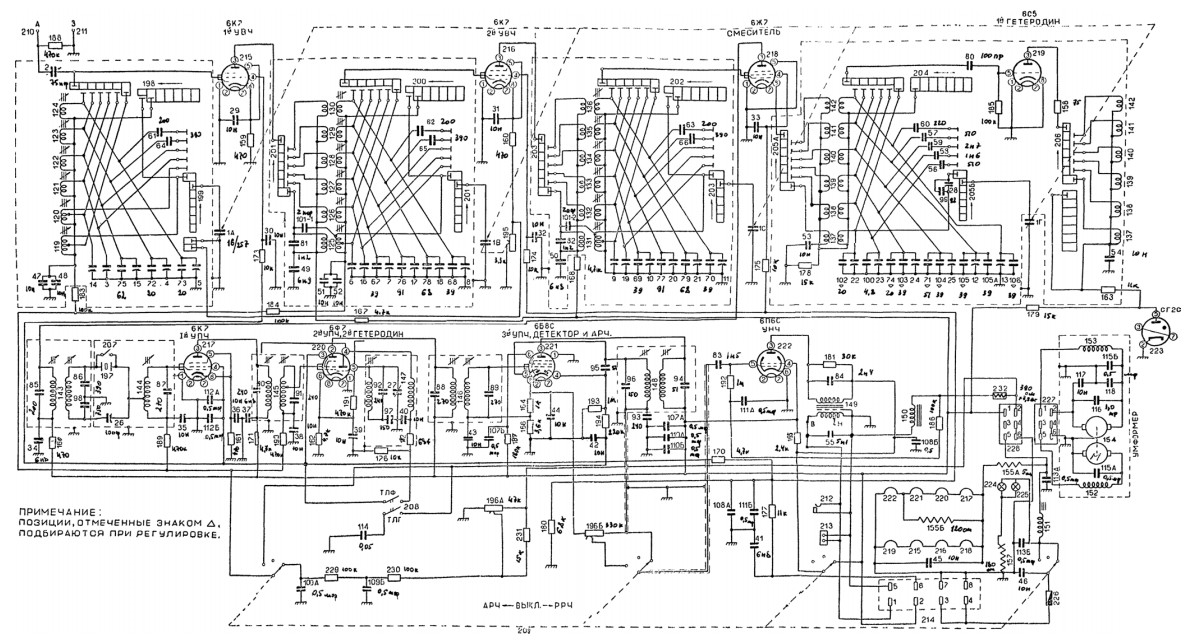

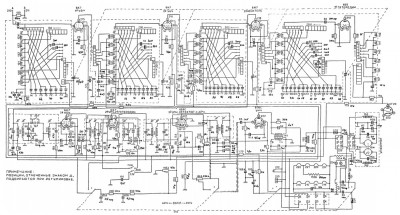

Понял,спасибо,предпочтение отдаю первому варианту:економичн.7сегментной,на днях приобрету вместе с приемником. Сее питанием и переключением режимов измер. понятно. возникает вопрос согласования входа 1.Частота ГПД в данном случае снимаеться с катода смесителя 6ж7(выв.9)?? 2.Вход ЦШ подключаеться напрямую,или необходим буферный каскад,так как приемник ламповый??

[US5MSQ]

Да, это в данном лучший вариант ЦШ, т.к. высокая чувствительность позволяет подключаться к катоду смесителя, для питания достаточно простого однополупериодного выпрямителя напряжения накала 6,3в (электролит на 1000-2200 мкФ) - разумеется если Ваш приемник уже переделан на накал 6,3в, если нет, то по цепи питания +27В надо будет поставить КРенку на +9в.

[Sergey Skorohod]

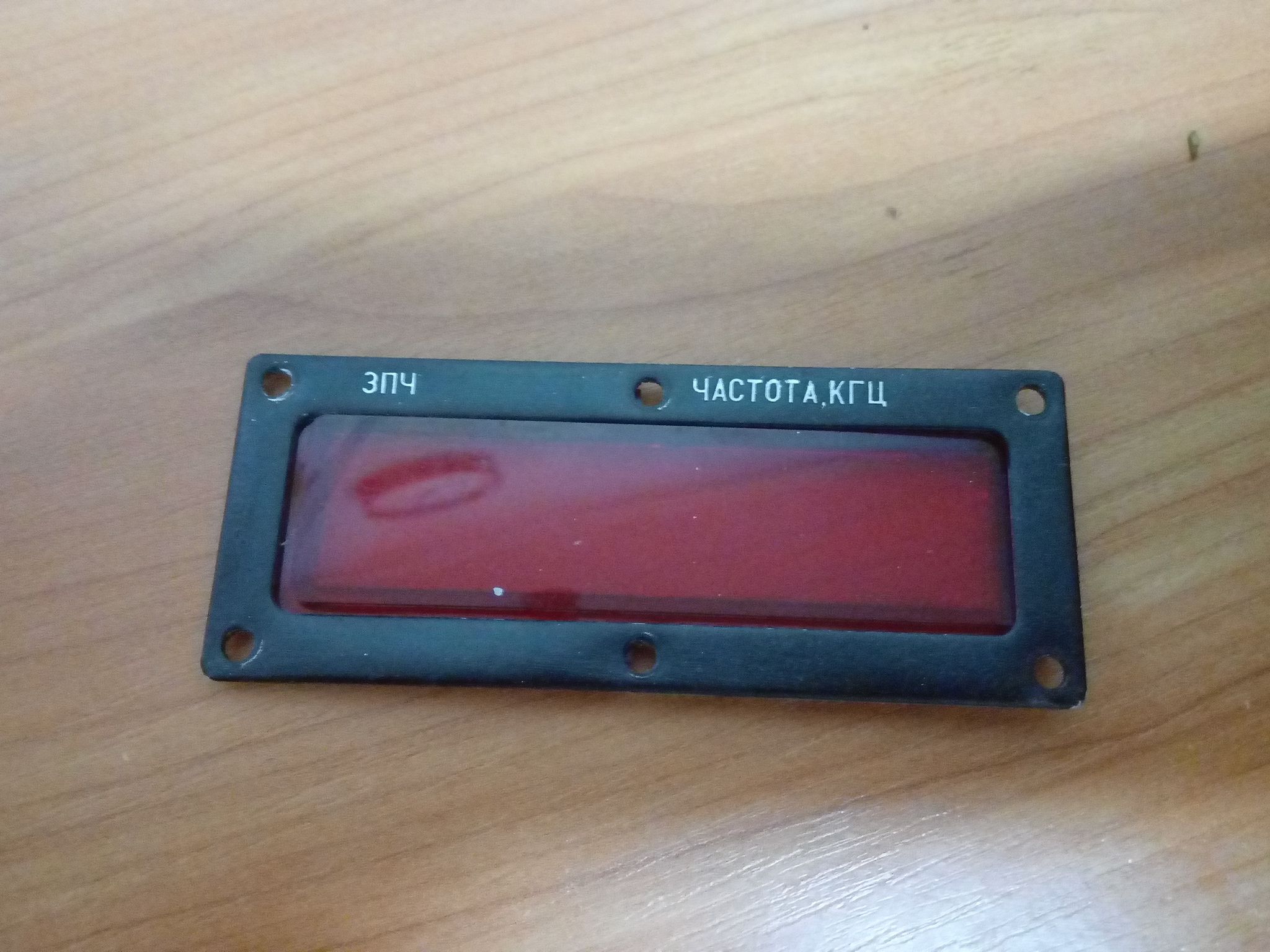

Даже накладку нашел в тумбочке..В правой стороне лицевой панели ус9 есть накладка прямоугольная на 6 винтах держиться.. изготовлю такую же,в нее вмонтирую етот шильдик от р173,за ним шкала. В случае чего можно отпаятся и вернуть все орбратно.Чтобы не мучали угрызения совести,мол такой аппарат испортил..

[US5MSQ]

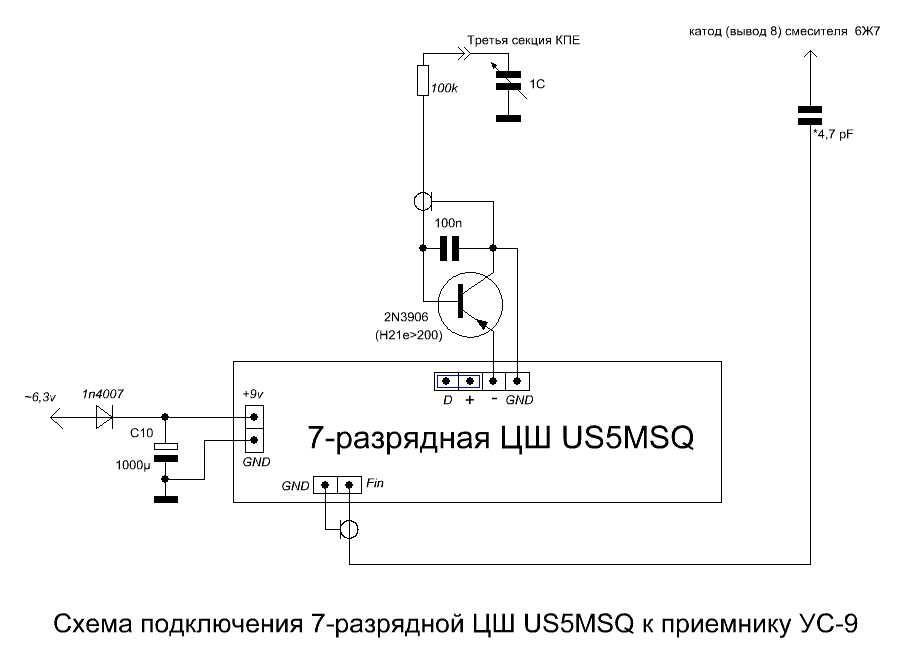

Вот рекомендуемая мной схема подключения ЦШ к приемнику УС-9.
Для автоматического управления режимами сложения/вычитания к третьей секции КПЕ через развязывающий резистор подключаем дополнительный ключ на p-n-p транзисторе. Транзистор может быть любой современный кремниевый с беттой более 200. В принципе могу сразу вписать ПЧ=915 кГц и положить тот транзистор, с которым проводил испытания

[Sergey Skorohod]

Да,конечно Теперь мне не прийдеться возиться с галетами .Спасибо!Только дня через 4 приобрету Ус9,свяжусь с вами ...

[US5MSQ]

Чуть подправил схему подключения - ВЧ токи лучше замыкать на землю непосредственно на самом КПЕ
