Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[UU5JPP]

Я правильно понял берём две жилы провода скручиваем как Вы сказали выше, и им мотаем 12 витков, один конец спаиваем вместе это будет центральный отвод, а остальные два как на схеме?

[US7ILY]

Я правильно понял берём две жилы провода скручиваем как Вы сказали выше, и им мотаем 12 витков, один конец спаиваем вместе это будет центральный отвод, а остальные два как на схеме?

Соедините вместе начало одной обмотки с концом второй. Это будет правильно.

[UU5JPP]

Я правильно понял берём две жилы провода скручиваем как Вы сказали выше, и им мотаем 12 витков, один конец спаиваем вместе это будет центральный отвод, а остальные два как на схеме?

Соедините вместе начало одной обмотки с концом второй. Это будет правильно.

Спасибо!

[US5MSQ]

Я правильно понял берём две жилы провода скручиваем как Вы сказали выше, и им мотаем 12 витков, один конец спаиваем вместе это будет центральный отвод, а остальные два как на схеме?

немного не так - один конец спаиваем с началом другого (обратите внимание на схеме трансформатора точками обозначены начала обмоток) - это будет вывод от середины.
пока писал - Володя уже ответил

[UU5JPP]

Что то у меня схемы устаревшие )))) тут нет точек начала и конца

[US5MSQ]

Что то у меня схемы устаревшие )))) тут нет точек начала и конца

Вложение image.png больше недоступно

Сорри, это я проморгал
Точки должны быть у верхних ( по схеме) выводов обмоток

[ur3ach]

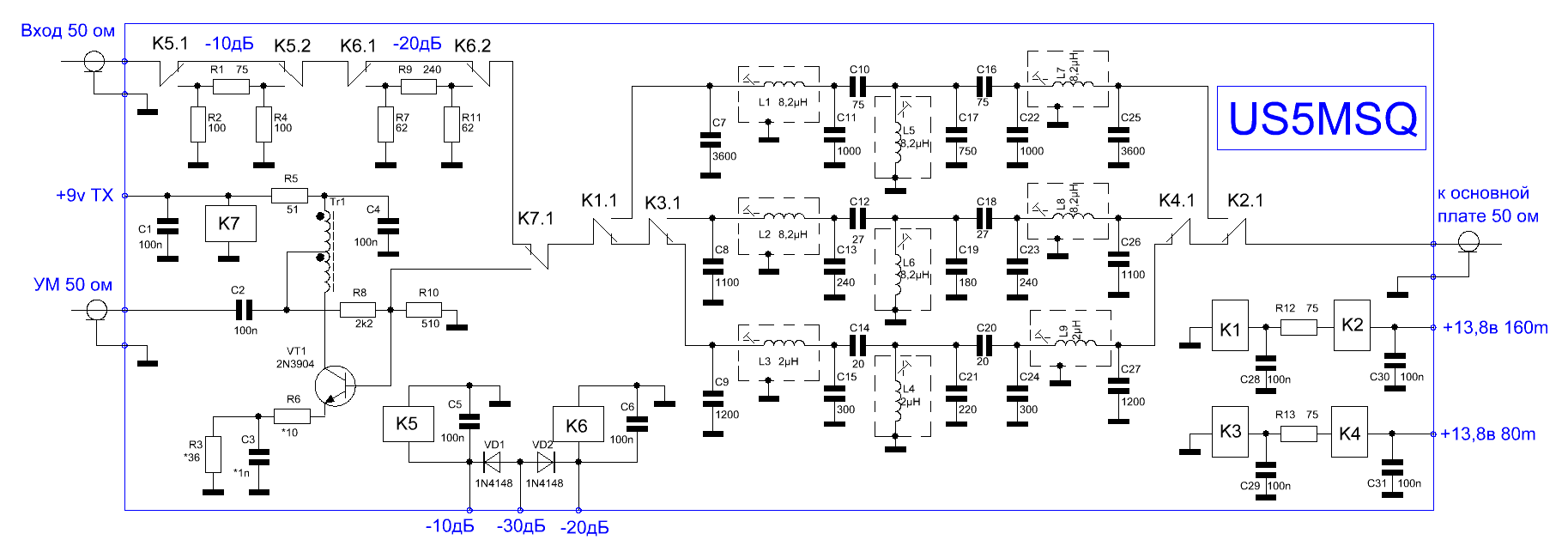

Спасибо за помощь Сергей Эдуардович. Да, что-то у меня не так с ДПФ. На входе ДПФ на 80м- 200мВ, 40м- 150мВ, 20м-300мВ. На выходе ничего. Только наводки вольтметр ловит и все. Буду переделывать. Хотя в реверсивном тракте такие фильтры работали. Где-то у меня наверно ошибка.

[UU5JPP]

У меня опять вопросы

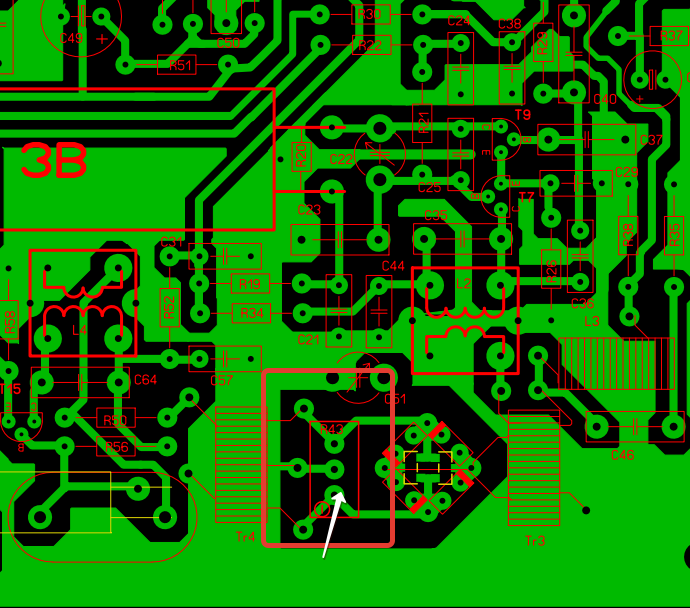

1. На печатной плате есть подстроечный резистор R43 а вот в принципиальной его что то не нашел, для чего он нужен и какой его номинал?

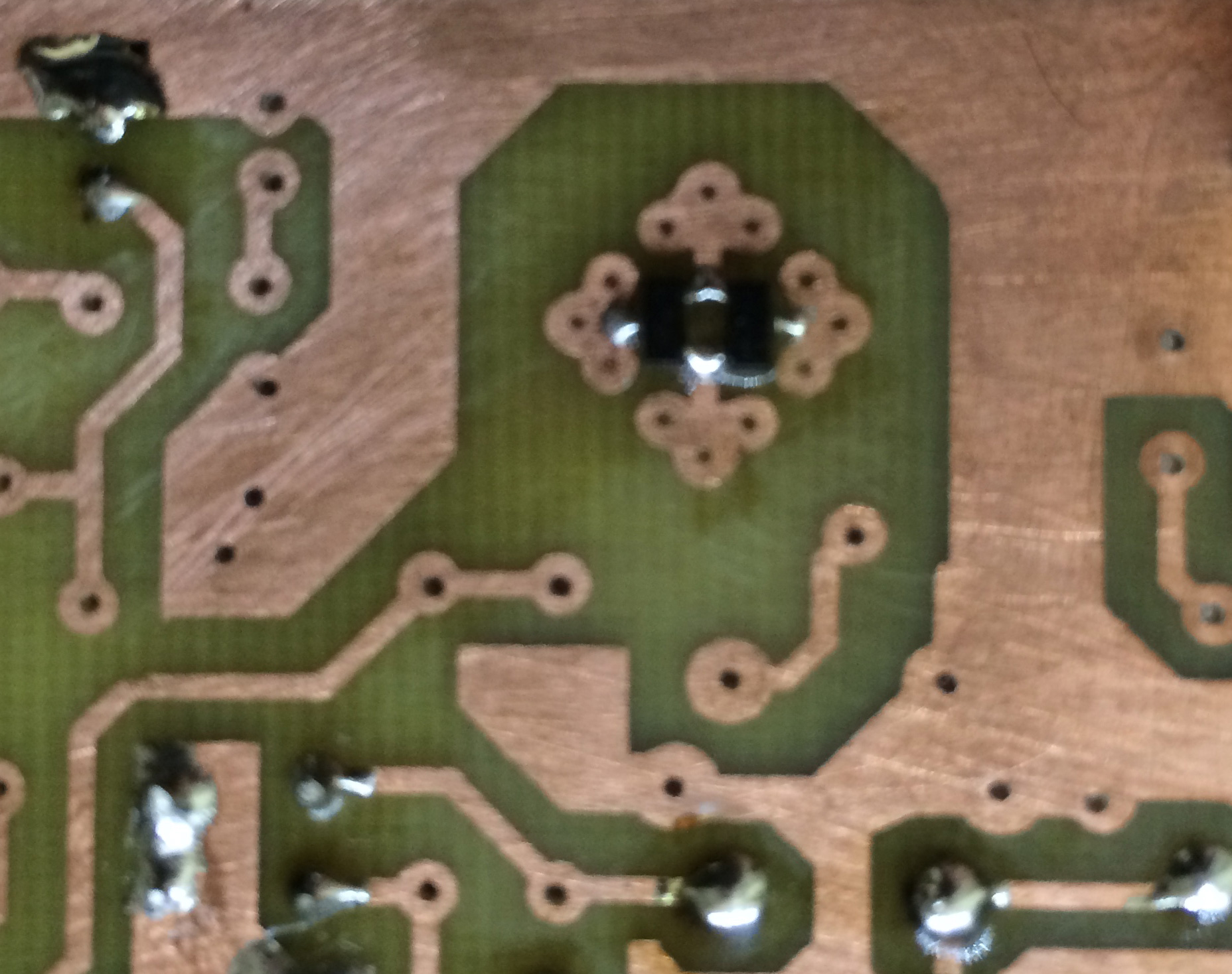

2. Купил диоды SMD в смеситель, но что то не понял как их припаять правильно так?

3. Есть ферритовые колечки 6х10х5 проницаемость 1400 подойдут такие кольца или нужно именно 7х10

[US7ILY]

UU5JPP »

R43 1ком устанавливать не нужно, если обмотки трансформаторов будут выполнены симметрично.

[US5MSQ]

У меня опять вопросы
1. На печатной плате есть подстроечный резистор R43 а вот в принципиальной его что то не нашел, для чего он нужен и какой его номинал?
2. Купил диоды SMD в смеситель, но что то не понял как их припаять правильно так?
3. Есть ферритовые колечки 6х10х5 проницаемость 1400 подойдут такие кольца или нужно именно 7х10

1. не нужен
2.Вы правильно припаяли - на чертеже так и показано.
3.Подойдут
