Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US5MSQ]

На плате (см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=78#p486 ) есть дефект - обрыв дорожки соединяющей С6 с контактом переключателя диапазонов, не забудьте подпаять этот вывод

Вот это упустил, спасибо.
Вопросы еще есть но постараюсь выяснить сам, не получится буду обращаться.

Это Вам спасибо, что обратили моё внимание на повышенное напряжение опорника (похоже, что резонаторы этой партии имеют повышенную добротность - у меня ведь и вовсе 7 Вэффф!!!) - сейчас уменьшил сопротивление R13 до 36 кОм ( просто сверху запаял резистор 56кОм)и получилось 3Вэфф. но главное, что при этом снизились собственные шумы приемника, а чувствительность осталась та же! - может быть в этом причина жалоб некоторых коллег на повышенные шумы ?

[UHF]

Вопрос по генератору 500кгц.
Вот что заметил при вращении С37 изменяется уровень шумов, если выставить минимум через 180 градусов максимум (на макс. конкретно шумит)
Если правильно понял нужно подобрать R15 и установить амплитуду 3в?
Измеряю амплитуду осциллографом.

не могу избавится от ощущения что не хватает чувствительность, есть контрольный приемник ic r75 (толи ару так работает)

[US5MSQ]

Вопрос по генератору 500кгц.
Вот что заметил при вращении С37 изменяется уровень шумов, если выставить минимум через 180 градусов максимум (на макс. конкретно шумит)
Если правильно понял нужно подобрать R15 и установить амплитуду 3в?
Измеряю амплитуду осциллографом.

не могу избавится от ощущения что не хватает чувствительность, есть контрольный приемник ic r75 (толи ару так работает)

Подбирать нужно R13, если напряжение опорника, поступающее на 2 затвор смесителя, превышает 3 Вэфф=8,5 Up-p. уВас небольшое, не критичное, превышение, потому уровень можно не подстраивать.
при вращении С37 меняется частоты опорника, потому изменяется и уровень выходных шумов. Причём через 180 градусов емкость триммера повторяется.
Так что здесь всё нормально, подстройкой С37 нужно выставить требуемую (указанную на схеме - это если у меня покупали набор с ЭМФ) для Вашего ЭМФ частоту опоры( подробнее см. в описании части 1) и больше его не трогать!

[kiwiCH]

Здравствуйте! Вы бы не могли помочь с сборочным чертежом и схемой электрической принципиальной? Может у вас есть уже в документе(архиве)

[US5MSQ]

Здравствуйте! Вы бы не могли помочь с сборочным чертежом и схемой электрической принципиальной? Может у вас есть уже в документе(архиве)

Чертёж печатной платы в формате lay в первом сообщении этой темы, а полное описание приведено в статье, ссылка на которую находится там же

[Koupl]

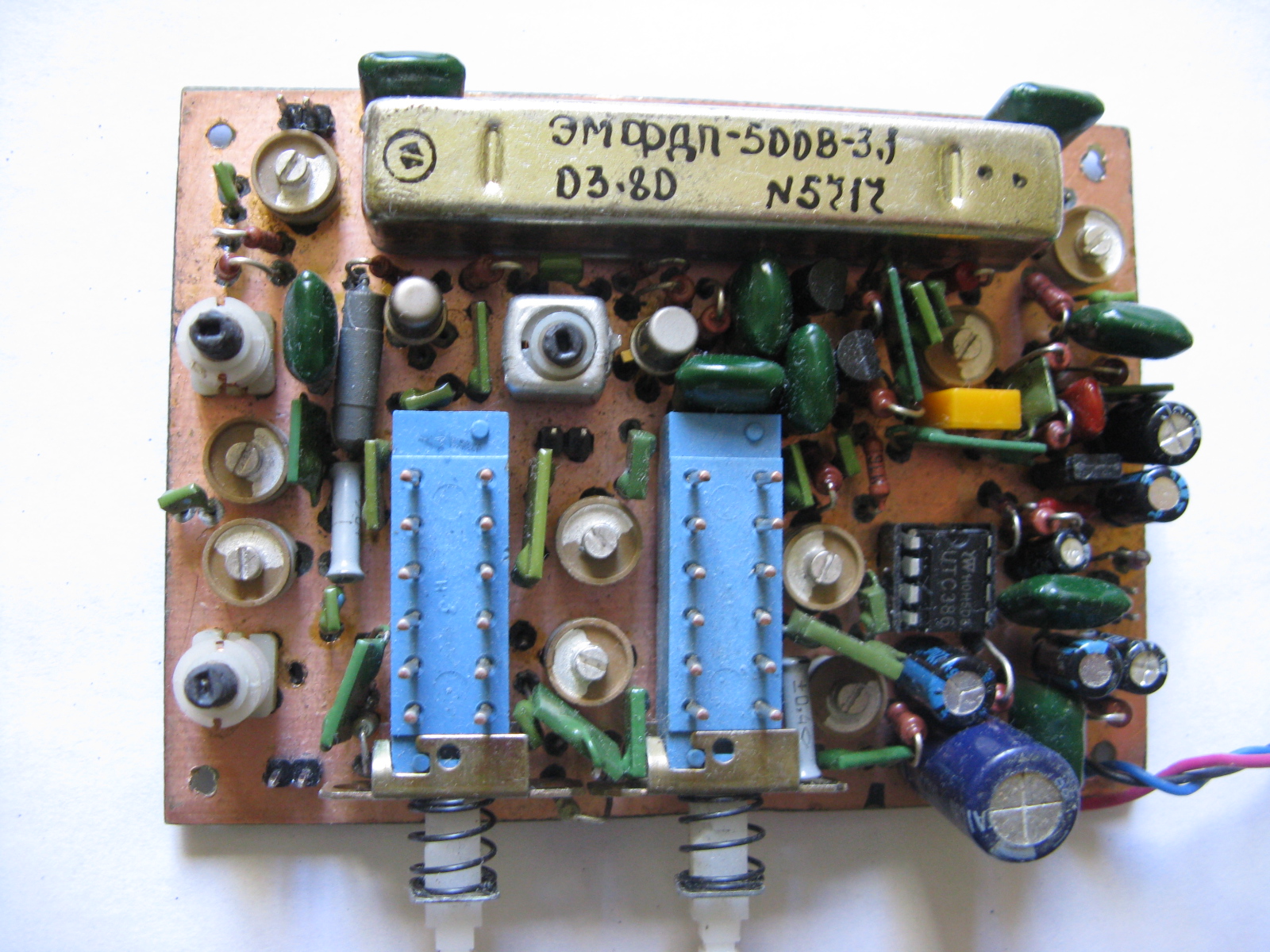

Здравствуйте! Попробовал собрать Ваш приемник (см.рис).Все прекрасно работает на 2-диапазонах (20 и 40метр.)
На диапазоне 80 метров приема практически нет.Только,если непосредственно присоединяю антенну на вход L2
ДПФ прием более-менее происходит. Да.моя антенна.-это кусок провода длиной порядка 8 метров за окном и сосед-
ним деревом. Может быть в этом и есть причина.

[US5MSQ]

Здравствуйте! Попробовал собрать Ваш приемник (см.рис).Все прекрасно работает на 2-диапазонах (20 и 40метр.)
На диапазоне 80 метров приема практически нет.Только,если непосредственно присоединяю антенну на вход L2
ДПФ прием более-менее происходит. Да.моя антенна.-это кусок провода длиной порядка 8 метров за окном и сосед-
ним деревом. Может быть в этом и есть причина.

Здравствуйте.
Да, конечно, антенна маловата, а с учётом того, что на 80м диапазоне затухание в этом ПДФ существенно выше, нежели на на 40 и 20м и его входное сопротивление всего порядка десяти ом, а выходное сопротивление малой антенны (т.е. имеющей физическую длину менее 1/8-1/10 длины волны) десятки-сотни кОм, то КПД такой антенны очень мал. Как вариант - поставить на входе антенный усилитель или просто истоковый повторитель. Так сделал один из наших коллег и у него приемник хорошо принимал 80м даже на телескоп 1м. А вот с видео его работы на 80м https://www.youtube.com/watch?v=kGQGGislkrM
А это прием на 40м https://www.youtube.com/watch?v=-Ay5ilgASik

[staradio]

http://vk.com/id310441234?z=photo310441 ... 10441234_5

[Boris]

... Да, конечно, антенна маловата, а с учётом того, что на 80м диапазоне затухание в этом ПДФ существенно выше, нежели на на 40 и 20м и его входное сопротивление всего порядка десяти ом, а выходное сопротивление малой антенны (т.е. имеющей физическую длину менее 1/8-1/10 длины волны) десятки-сотни кОм, то КПД такой антенны очень мал. Как вариант - поставить на входе антенный усилитель или просто истоковый повторитель....

Всем доброго дня!!
Еще вариант - сделать приемный антенный тюнер, опубликованный в журнале Радио №10 за 1997 год, стр. 44. Простая универсальная конструкция, а результаты применения очень впечатляют. Пользуюсь им больше года и настоятельно всем рекомендую. Антенка у меня ок. 9 метров длинной на высоте ок. 5 метров.

[Ylian]

Здравствуйте. Смонтировал приемник в корпус, появился микрофонный эффект(эмф - динамик). Что делать?
