Модернизация радиоприемника Ишим-003

[ellav-06]

Сергей, добрый день! Помогите пожалуйста, покажите на схеме или опишите точки подключения ЦШ Макеевская к Ишиму-003?
Чёт я не могу сообразить, извините.

[US5MSQ]

Сергей, добрый день! Помогите пожалуйста, покажите на схеме или опишите точки подключения ЦШ Макеевская к Ишиму-003?
Чёт я не могу сообразить, извините.

Если нет опорника, то проще всего записать частоту ПЧ, подав сигнал с частотй ПЧ 465 кГц от внешнего генератора и затем в одновходовом варианте измерения подключить шкалу в точку подключения (вместо) штатной шкалы

[ellav-06]

Если нет опорника, то проще всего записать частоту ПЧ,

Вы имеете в виду если опорник переделывался на 500 кГц?

[ellav-06]

Да, Сергей в этом случае в УКВ диапазоне шкала будет "врать"?

[US5MSQ]

Если нет опорника, то проще всего записать частоту ПЧ,

Вы имеете в виду если опорник переделывался на 500 кГц?

Значение частоты опорника не критично, важно, что изначально в Ишиме его нет, а чтобы ЦШ при измерении частоты ГПД учитывало значение ПЧ( вычитало значение ПЧ) и показывало частоту настройки приемника, в её память надо записать частоту ПЧ

[ellav-06]

Да, я понял. Спасибо.

[US5MSQ]

Да, Сергей в этом случае в УКВ диапазоне шкала будет "врать"?

Хотя у Макеевской (см. описание) есть возможность записи двух значений ПЧ и в принципе второй значение можно подключать в УКВ диапазоне, но верхняя частота измерений гарантируется лишь до 50 мГц, так что не факт, что она будет корректно работать на частотах 70-80 Мгц.
Если хотите оставить УКВ, то Макеевская не годится, лучше оставить (восстановить) родную.

[ellav-06]

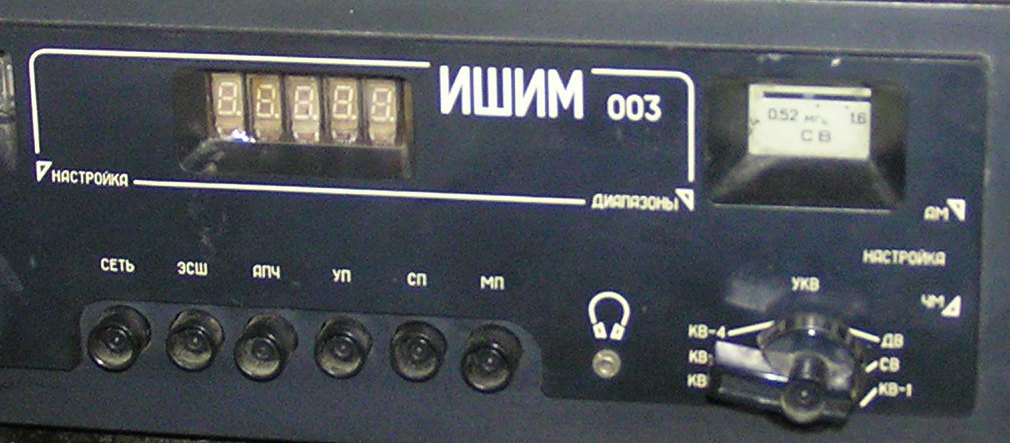

Родная "потекла", последние 2 цифры не видно.

[US5MSQ]

Родная "потекла", последние 2 цифры не видно.

Известная проблема... ну так можно их заменить на ИВ-3а или светодиодные. Это уже здесь обсуждалось.
Так и я делал в свое время, сегменты индикаторов ИВ3а подключаются напрямую к соответствующим выводам ИЕ4, накал берётся через гасящее сопротивление от обмотки лампы подсветки, которая теперь не нужна. Яркости более, чем достаточно.

[ellav-06]

Известная проблема... ну так можно их заменить на ИВ-3а или светодиодные. Это уже здесь обсуждалось.
Так и я делал в свое время, сегменты индикаторов ИВ3а подключаются напрямую к соответствующим выводам ИЕ4, накал берётся через гасящее сопротивление от обмотки лампы подсветки, которая теперь не нужна. Яркости более, чем достаточно.[/quote]

Сергей пожалуйста, где это найти почитать?
