Щуп-радиотестер

[Radiosluhach]

Здравствуйте.
Да, это коммерческая разработка. Приобрести готовый щуп можно у меня - см. здесь viewtopic.php?f=23&t=361

Извините Сергей Эдуардович , а как же первоисточник _ частотомер немца Вольфганга на почти одном голом пике на четыре знакоместа с которого все и началось ( с возможностью выбора частоты кварца и дисплея общий катод ,общий анод )а потом и на его модернизированную версию на пять и шесть цифр от латиноамериканца(только общий катод ).Вы же продаете полностью укомплектованые конструкции за что вам огромное СПАСИБО! от ленивых (или ограниченых во времени и возможностях домашней лаборатории) а также начинающих радиолюбителей ,давая им возможность собрать по готовому устройство которое заработает сразу после сборки (вполне возможно что и без настройки) получив желаемый результат. Мы не в Китае! и у вас ни кто с Вячеславом ваш хлеб в изготовлении радиоконструкторов отбирать не собирается !Наоборот спаксибо за снабжение нас ими .Что вам мешает давать ссылки на первоисточники устройств использованых вами если они были взяты со стороны для конструкций с вашей модернизацией ? А как же быть с теми , кто собрал ваш конструктор и по невнимательности или неосторожности спалил что либо а тем более контроллер ? Все !!! рвать волосы , посыпать голову пеплом ? НЕ КУЛЬТУРНО как то получается с вашей стороны !Не давать ссылки на выложенные в общий доступ конструкций других авторов ИСПОЛЬЗУЕМЫЕ ВАМИ .От всех радиолюбителей к вам сюда заходящих . "Мы" надеемся что вы устраните этот недочет .

[US5MSQ]

Ну вот уже обвинения посыпались хорошо хоть, что не во всех смертных грехах
А ведь если внимательно прочитать описание, там есть ссылка на описание частотомера с чётко указанным автором и прямой ссылкой на первой источник
"В основу конструкции положен немного доработанный проект Wolfganga DL4YHF http://www.qsl.net/dl4yhf/freq_counter/ ... unter.html "
Ну это же надо напрягаться, пройтись по ссылкам, а нам так не хочется - ты нам вынь, разжуй и положь готовое. А ежели нет, то начнём бросаться в тебя какашками...
Мм-да... Вот такое "интересное" у нас получается общение...

[RK9AMX]

... а как же первоисточник _ частотомер немца Вольфганга на почти одном голом пике на четыре знакоместа с которого все и началось...

В основу конструкции положен доработанный проект Wolfganga DL4YHF http://www.qsl.net/dl4yhf/freq_counter/ ... unter.html. Собственно, сам ЧТМ реализован на популярном PIC микроконтроллере PIC16F628A. Базовая версия была с 4х-разрядной индикацией, для управлением работой пятого разряда применена схема совпадения на диодах VD2-VD4 и ключе VT3. На транзисторах VT1, VT2 выполнен улучшенный входной усилитель-формирователь, обеспечивающий повышенную чувствительность (на частотах до 15 МГц не хуже 30 мВ, до 70 МГц – не хуже 100 мВ).

Цитата с сайта по ссылке:

Since 2016, there seem to be other 'successful builders', selling almost 1:1 reproductions of the 'DL4YHF counter' on Ebay & Co (some with the minor addition of a simple crystal test oscillator). I don't mind doing that, as long as those kits are offered for a fair price (which they were, at least in February and November 2016). But unfortunately all those kit makers / sellers "forgot" to leave a note about the original developer and where they "found" the sourcecode, firmware, and original circuit diagram.

Гуглоперевод:

С 2016 года, похоже, есть и другие «успешные производители», которые продают на Ebay & Co репродукции счетчика DL4YHF почти 1: 1 (некоторые с незначительным добавлением простого кварцевого генератора). Я не возражаю против этого, если эти комплекты предлагаются по справедливой цене (каковой они были, по крайней мере, в феврале и ноябре 2016 года). Но, к сожалению, все эти производители / продавцы комплектов «забыли» оставить заметку об исходном разработчике и о том, где они «нашли» исходный код, прошивку и исходную схему.

Ссылка на первоисточник имеется. Все условия соблюдены. Претензия Radiosluhach'а не обоснована.

[Radiosluhach]

Ну вот уже обвинения посыпались хорошо хоть, что не во всех смертных грехах
А ведь если внимательно прочитать описание, там есть ссылка на описание частотомера с чётко указанным автором и прямой ссылкой на первой источник

Даже не пытался обвинять вас не в чем лишнем и тем более ни чем забрасывать ,только с просьбой дополнять конструкции прошивками и ссылками на первоисточник если они были взяты со стороны . Наверно это будет флудом в этой теме ,как то в теме про частотомер 4 х разрядный на PIC е вы писали что его нельзя переделать на большее количество разрядов (5 или 6 не помню сколько тогда вопрошавший спрашивал ) вы ответили что нет , и возмите уже готовую другую версию ! Хотя могли ответить так _ если хотите по "рукаблудить " то вот вам на него прошивка ,и переделывайте плату индикации под свою хотелку ! Хотя кажется оппонент был совсем начинающим и ему больше подошел вариант 2 ! тобеш ( --- возмите уже готовую другую версию с ххх.... цифр ---). Если что вот ссылка на сайт с прошивками на 5 и 6 разрядов [url]http://www.py2bbs.qsl.br/freq_dl4yhf.php[url] . Если мой пост не уместен здесь , то можете его удалить !

[Dub]

Radiosluhach

Какие-то непонятные сообщения.
Написано же ясно, что проект коммерческий.
Ссылка на первоисточник есть. Если у вас сгорит пик, то не нужно рвать волосы там где-то.
Напишите автору и купите новый прошитый контроллер.
И вопрошающему могли бы сами помочь раз знаете, на то он и форум. Взяли бы да объяснили как прошить и что изменить в схеме, делов-то.

[Ivan_Ivanov]

Radiosluhach
Какие-то непонятные сообщения.

Обычная реализация комплекса неполноценности.
"Ай, Моська! знать, она сильна, что лает на Слона!" (с)

[US5MSQ]

"Здравствуйте Сергей Эдуардович! Щуп в коробочке.Как измерить входную ёмкость чтм?"
Здравствуйте.
Измерить можно напрямую, при помощи LC-метра типа Макеевский или аналогичным, измеряющим на основе LС-контура или, если есть в наличии второй частотомер - по методике описанной в программке MIX10, подключая контуру пробного генератора, частоту которого всё время измеряем вторым частотомером, сначала образцовый конденсатор известной емкости для определения параметров контура, прежде всего его начальной емкости, ну а затем сам испытуемый частотомер, измеряем частоты с ним и без него и вносим их в программку.

[US5MSQ]

"Доброго дня Сергей. Вопрос про щуп. Стала нужда откалибровать подстроечные конденсаторы для GP антенны. Ну как выяснилось у меня не получилось. Если не сложно поясните.

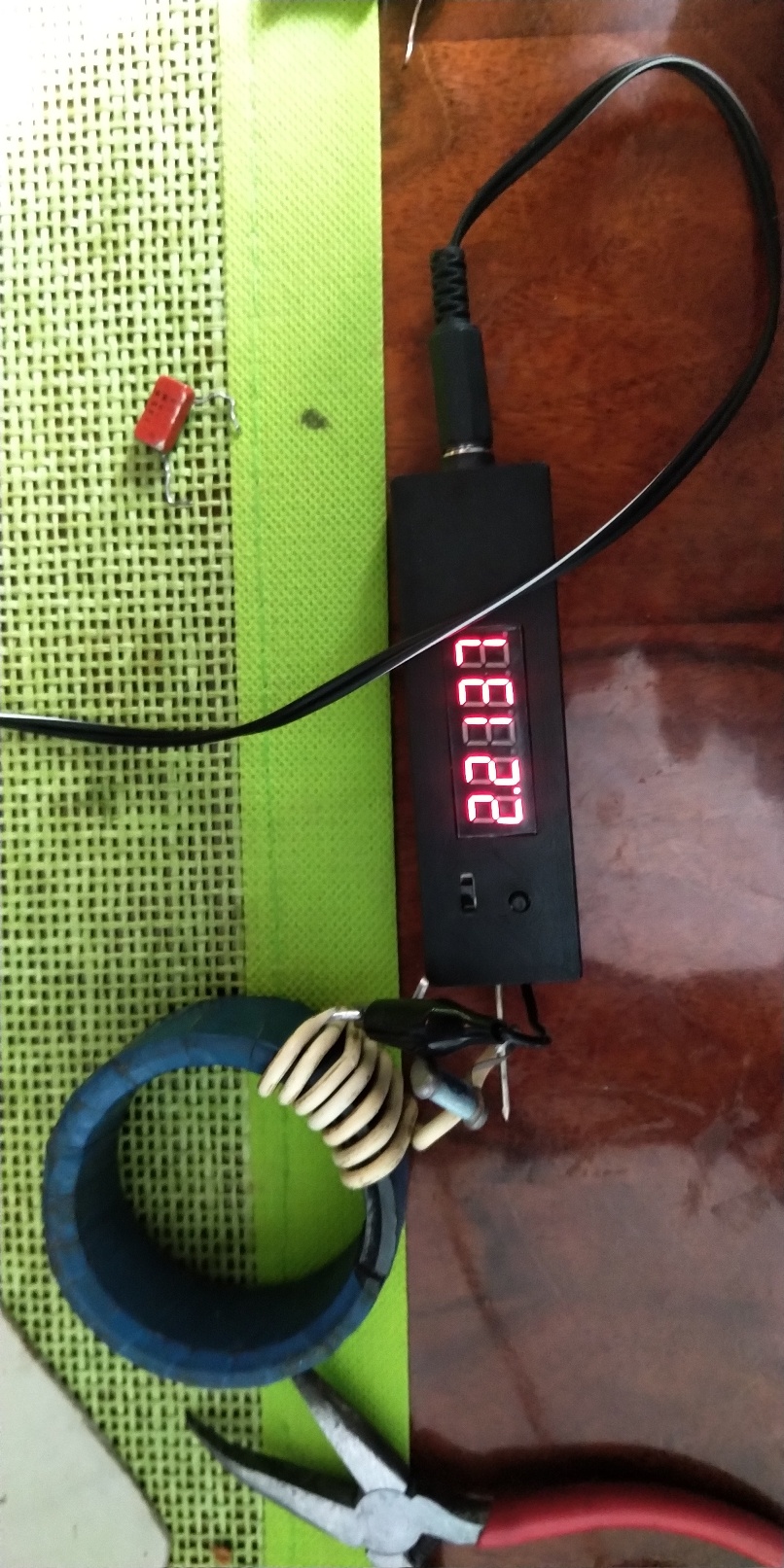

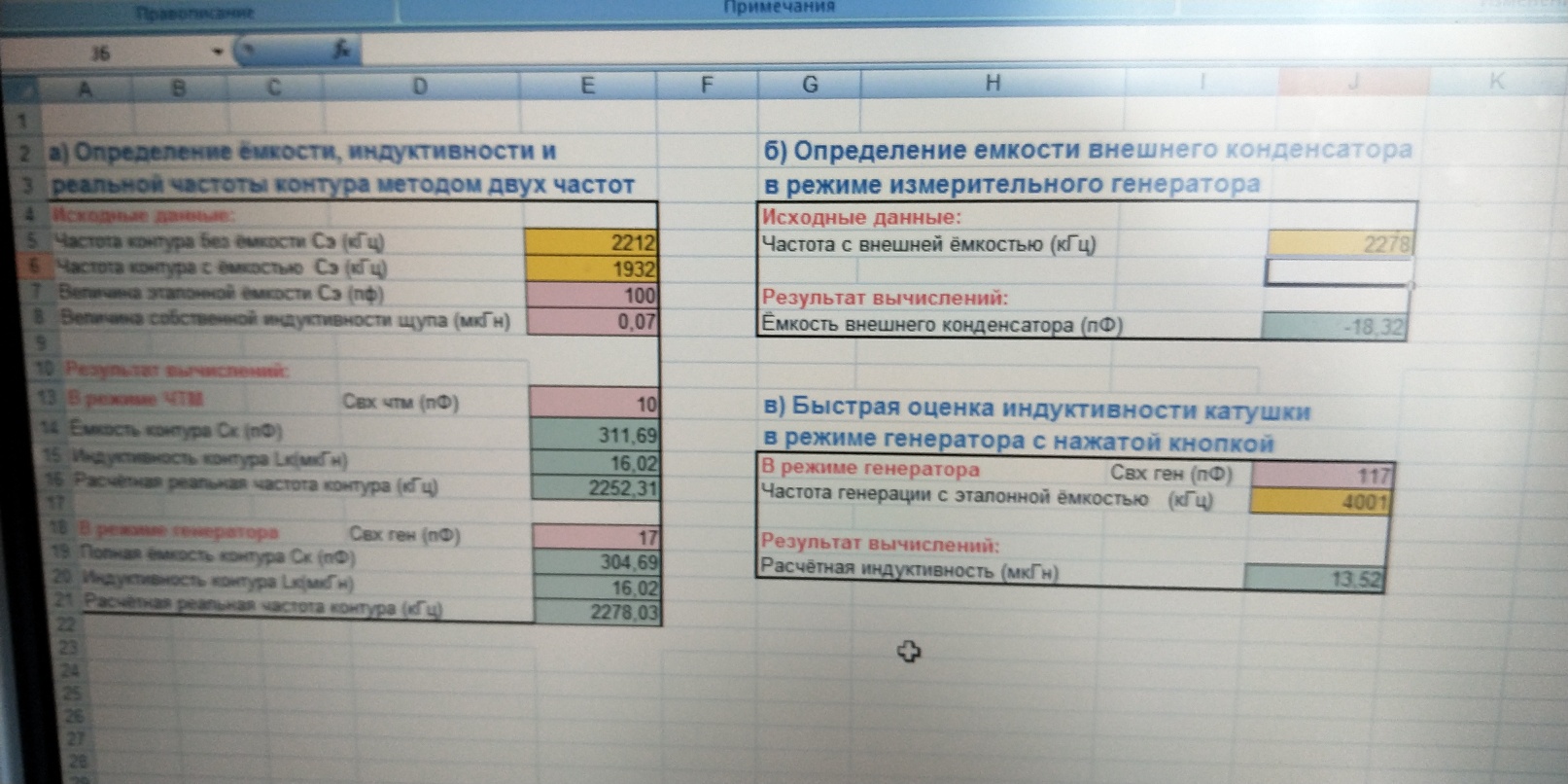

Измерил катушку с отжатой кнопкой и нажатой. Внёс частоту. Подключил конденсатор. Но показания не пойму какие (см. фото). Если можно объясните пожалуйста."
Здравствуйте.
Я так понимаю, что исходно измеряли всё-таки частоту контура, а не катушки?
Вы всё делали правильно, но какие-то измерения были сделаны не корректно. С дополнительной подключённой ёмкости частота контура должна меньше исходной, у Вас получилась выше.

[US5MSQ]

"Здравствуйте Сергей. Тестером Вашим очень доволен. При измерении индуктивностей сравнил показатели с моим LC100, разница составила порядка 0,5% на пределе менее 0,5 мкгн, и 1% более 60 мкгн. Просьба объяснить, как измерить ним последовательный резонанс в цепи? С ув. Алексей."
Здравствуйте.
Последовательный контур измеряется так же как и параллельный. При любых измерениях контура, щуп всегда подключается напрямую к контурной катушке.
Параллельный или последовательный - это искусственно придуманная классификация в зависимости от схемы подключения к контуру источника/нагрузки для упрощения математического анализа протекающих в контуре процессов. С физической же точки зрения, резонансный контур, он и в Африке резонансный контур, един и неделИм

[AlexAVC]

Прошу извинить за бестолковость. но что покажет тестер, если его подключить к катушке в таком варианте?
