Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Mityaj]

Сергей Эдуардович а у вас нет случаем схем приёмного тракта,ДПФ, УМ в формате sPlan? просто решил нарисовать всю обвязку целиком к трансиверу, а перерисовывать с ваших очень уж это долгое занятие, спасибо.

[US5MSQ]

Пожалуйста

[Mityaj]

Огромное спасибо

[Mityaj]

Сергей Эдуардович извините ещё за один глупый вопрос..
При использовании с 2ПЧ. я понимаю что менять полосу придётся во втором смесителе, а какую использовать частоту ОГ на третьем смесителем если Эмф у меня нижний, или без разницы и настраивать ОГ строго на 500кГц
Спасибо

[US5MSQ]

Да, проще всего выбрать опору 500 кГц, а выбор нужной боковой задавать выбором частоты второго гетеродина.
Я уже здесь на форуме выкладывал схемы возможных решений с 2 ПЧ.

[Mityaj]

да я по вашим выкладкам и делаю, на приём работает нормально на передачу не пробовал ещё RD16 ещё не прикупил....
фильтр использую из радиостанции лён 10.7 15 кГц,у меня просто проблема была с выбором полосы как это реализовать, знач всё правильно сделал, а то что он нижний это ничего страшного же с двумя преобразованиями? ОГ на третьем смесителе настроил ровно на 500 кГц....Сейчас помаленьку собираю NWT-7(жду деталюшки с поднебесной) пока не доделаю на передачу что то как то боязно, да и АЧХ хотелось бы посмотреть что там получается
Спасибо Вам ещё раз что консультируете неучей

[SSergej]

Сергей Эдуардович, сразу прошу прощения за вопрос не из этой темы, хочу купить синтезатор Ёжик (отсюда http://radio-kits.ucoz.ru/index/sinteza ... ivera/0-52)но не знаю будет ли он работать с реверсивным трактом на SA612(отсюда http://www.cqham.ru/forum/showthread.ph ... %E0-SA612A) . То есть, работают ли Sa 612 с прямоугольным сигналом? Ещё раз прошу прощения и спасибо за ответ.
С уважением UR5WIP.

[Mityaj]

Бери всё работать будет, единственное что сигнал гетеродина нужно подавать 200-300 мв на SA612

[US5MSQ]

Сергей Эдуардович, сразу прошу прощения за вопрос не из этой темы, хочу купить синтезатор Ёжик (отсюда http://radio-kits.ucoz.ru/index/sinteza ... ivera/0-52)но не знаю будет ли он работать с реверсивным трактом на SA612(отсюда http://www.cqham.ru/forum/showthread.ph ... %E0-SA612A) . То есть, работают ли Sa 612 с прямоугольным сигналом? Ещё раз прошу прощения и спасибо за ответ.
С уважением UR5WIP.

Здравствуйте.
Всё будет хорошо работать. Смеситель внутри SA/NE612 представляет собой переключатель тока и при подаче на гетеродинный вход синуса рекомендованной по даташиту амплитуды получается фактически ключевой режим, так что при подаче меандра он работает практически в идеальном режиме.

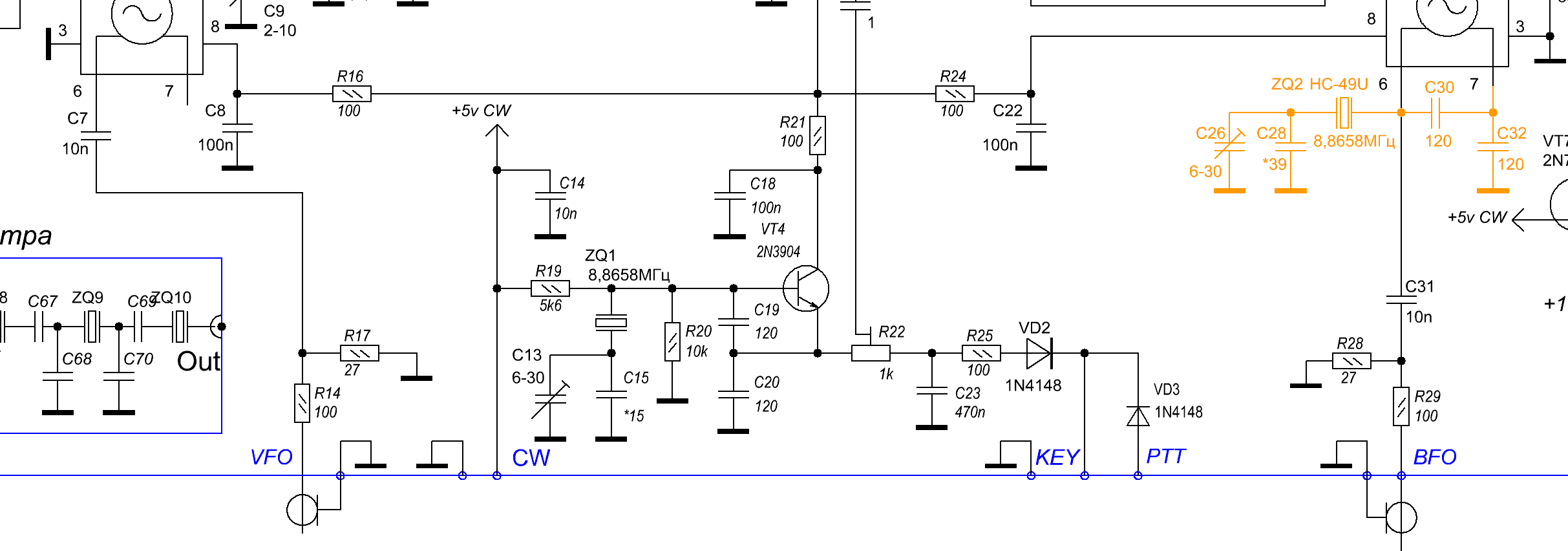

Пример подключения синтезатора Ёжик к трансиверу на SA/NE612, по схеме аналогичному TRX STEP в приложении, причём можно использовать и второй выход синтезатора в качестве опоры. Резистивными делителями выходной сигнал синтезатора уменьшается в 5 раз, примерно до уровня 550 мВ Up-p

[SSergej]

Большое спасибо за пояснение. Если работает тогда иду заказывать.
