Трехламповый трехдиапазонный приёмник коротковолновика

[den-ssdd]

Собрал ГПД отдельно на куске фольгированного стеклотестолита. Выводы деталей минимальной длины, но всё равно при повышении частоты генерации больше 10 МГц начинается возбуд. Надоела уже эта шарманка сделаю гетеродин на полевых транзисторах

[den-ssdd]

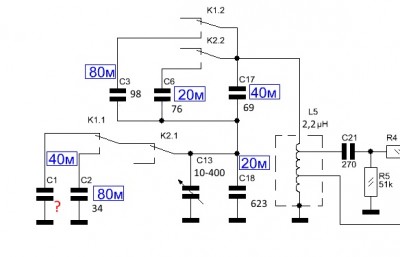

Ещё вопрос по поводу ГПД. На этот раз он связан с диапазонными конденсаторами. С18 по схеме должен иметь самую маленькую ёмкость из всех, а С1 и С2, подключаясь при помощи реле параллельно к нему, добавляют ёмкости, но по моим расчётам параллельная ёмкость для 40 метрового диапазона меньше, чем для 20-ки. Тут не прибавлять, а убавлять надо
Индуктивность контурной катушки - 2,2 мкГн
Ёмкость КПЕ - 10-400 пФ
Частота ПЧ - 5 МГц

[den-ssdd]

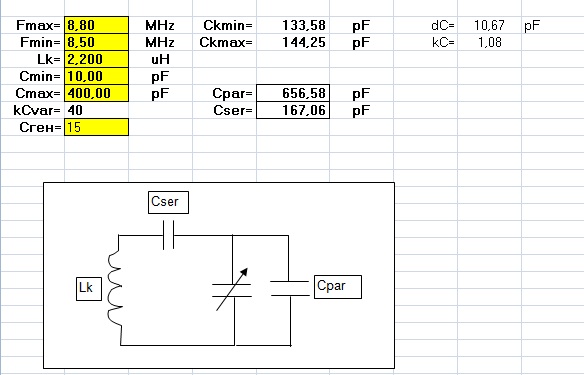

В догонку

[US5MSQ]

Здравствуйте.
В общем-то разница в значениях не велика, так что можно сделать их одинаковыми или просто немного расширить диапазон перестройки на 40м диапазоне.

[den-ssdd]

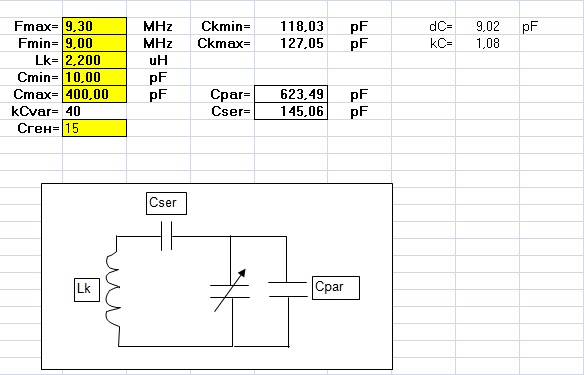

Сергей, спасибо за подсказку. Я ещё и неправильно задал границы 20-и метрового диапазона, вместо 14,0 - 14,35 выставил 14,0 - 14,3. Исправил, теперь ёмкость как надо рассчитывает

[morse]

Сергей Эдуардович, Доброе время Суток! покусился я теперь и на эту вашу разработку)) подскажите пожалуйста заказал я 100 кварцев из китая на частоту 8867 ! можно ли их использовать для данной конструкции?? нвт есть оснастку сейчас собираю !

[US5MSQ]

Можно.
Для проектирования КФ используйте программу Дишала.
Если кварцы-лодочки, то нагрузочные сопротивления КФ будут порядка 500-700 Ом.

[morse]

Сергей Эдуардович. Здравствуйте, подскажите пожалуйста по поводу катушки ГПД , какой можно использовать каркас??? и мотать виток к витку или с определенным шагом?
С уважением Андрей

[US5MSQ]

Здравствуйте.
Требования к катушке ГПД типовые, многократно описанные - в идеале керамика с вожжённой медью или серебром, или намотанная с натягом толстым проводом на покрытый клеем БФ2(БФ6) керамический каркас, споследующей полимеризацией при температуре 80-100 град., для повышения добротности желательно мотать с небольшим шагом, равным 0,5-1 диаметра провода.
Если планируется дооснастить приемник ЦШ с ЦАПЧ, то требования к качеству катушки будут помягче

[morse]

Сергей Эдуардович Здравствуйте ! подскажите можно ли приминить в блоке питания вместо VT2 irf710 на irf740 и VT4 irf520 на irf530n и какие можно еще применить транзисторы VT3 кроме тех что вы указывали в статье?
С уважением Андрей
