Доброго вечера ! Сергей Эдуардович , решил,я заменить большой по размерам КПЕ от Ригонды на меньший от укв блока океан. Запараллелил обе секции и пытаюсь еще подбором добавить емкость, чтоб перекрыть как можно большую часть диапазона! Но получается или по центру диапазона и немножко края захватывать или только по краям настроиться! Не подскажите, это так и должно быть при таком конденсаторе или есть все же способ чтоб весь диапазон перекрывать? За ранее спасибо!

[Boris]

Про диапазон 80 метров забудьте, даже 40 метровый диапазон полностью неперекроете, останется неперекрытыми около 5 кГЦ, можно только начать от 20 метрового. Вариант для 80 и 40 метров это два переключаемых поддиапазона.

[US5MSQ]

Здравствуйте.
В общем-то всё верно. При указанных на схеме контурных конденсаторах более-менее нормальное перекрытие диапазонов возможно при емкости КПЕ не менее 270-300 пФ. У КПЕ блока УКВ при параллельно включённых секциях емкость будет примерно 8-34 пФ. Чтобы аналогично перекрыть диапазоны, потребуется уменьшить емкость контурных конденсаторов в 8-10 раз и соответственно увеличить индуктивность катушки ГПД в те же 8-10 раз. В общем-то работать такой ГПД будет, но что будет со стабильностью частоты - вопрос открытый

[said-97]

Здравствуйте.
В общем-то всё верно. При указанных на схеме контурных конденсаторах более-менее нормальное перекрытие диапазонов возможно при емкости КПЕ не менее 270-300 пФ. У КПЕ блока УКВ при параллельно включённых секциях емкость будет примерно 8-34 пФ. Чтобы аналогично перекрыть диапазоны, потребуется уменьшить емкость контурных конденсаторов в 8-10 раз и соответственно увеличить индуктивность катушки ГПД в те же 8-10 раз. В общем-то работать такой ГПД будет, но что будет со стабильностью частоты - вопрос открытый

Спасибо большое за ответ! Значит оптимальный вариант, это найти от Спидолы КПЕ.

[Mikail56]

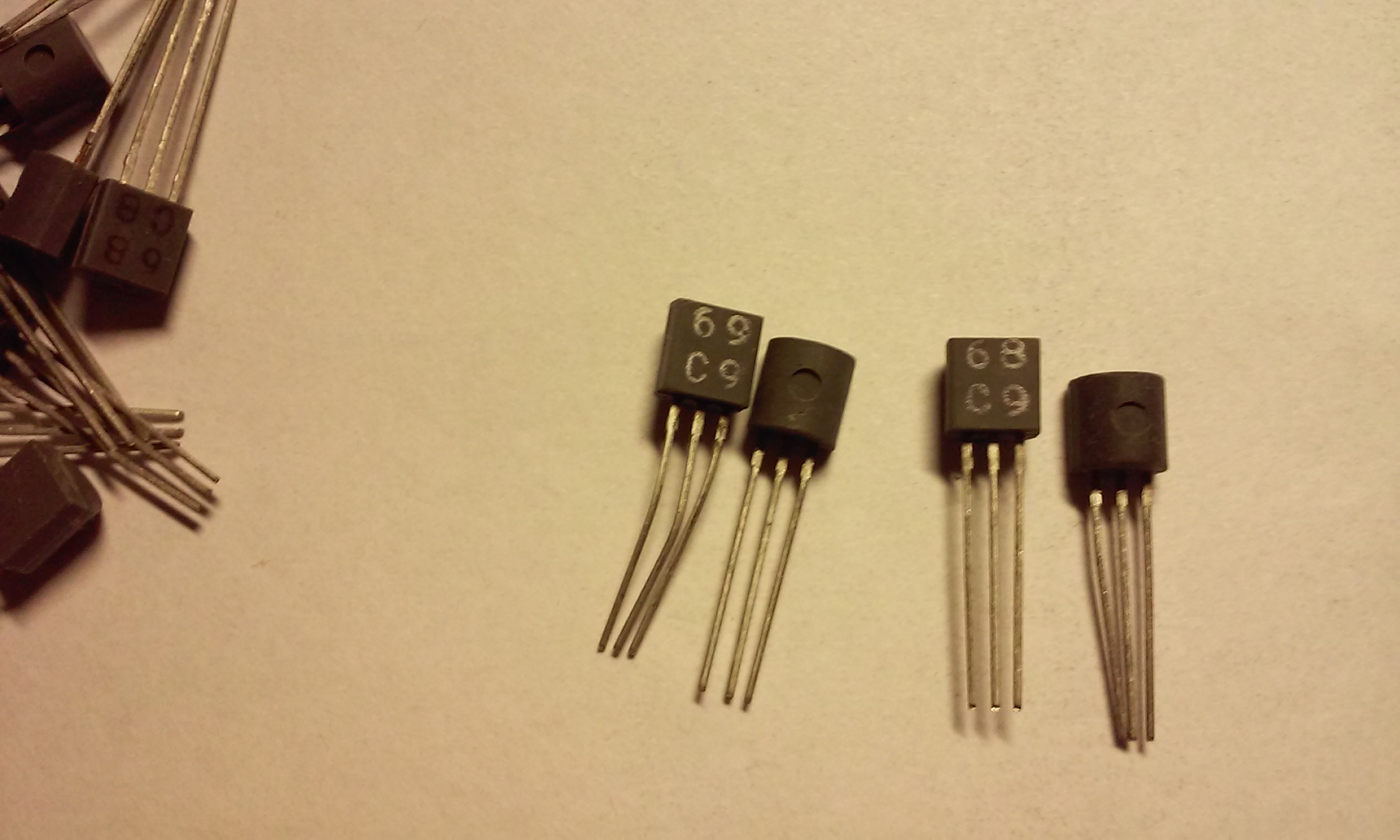

Здравствуйте Сергей Эдуардович! Куда обратиться не знаю. Подарили с пол сотни транзисторов. Вы с такими не сталкивались?

[US5MSQ]

Здравствуйте, Михаил.
Нет, эти транзисторы мне не знакомы. Насколько помню, у Вас же есть тестер транзисторов - он лучше чем справочник расскажет всю правду о них

[RJ]

Вложение 20170511_211956.jpg больше недоступно

Здравствуйте Сергей Эдуардович! Куда обратиться не знаю. Подарили с пол сотни транзисторов. Вы с такими не сталкивались?

Это болгарские транзисторы эпохи "развитого социализма".
Во вложении есть параметры:

ae_microsoft_office_word_214.rar

(70.6 КБ) 136 скачиваний

[boboz74]

Сергей здравствуйте. Помогите осилить программу растягивающих конденсаторов. На моем примере. Переменный конденсатор у меня максимальной емкости 520 пф.
Подставляю частоту 1700- 2100.. далее индуктивность 7.3.... далее мин. и максимальное значение переменного конденсатора 12-520..
А вот дальше как?
Ни как не пойму

[RJ]

Сергей здравствуйте. Помогите осилить программу растягивающих конденсаторов. На моем примере. Переменный конденсатор у меня максимальной емкости 520 пф.
Подставляю частоту 1700- 2100.. далее индуктивность 7.3.... далее мин. и максимальное значение переменного конденсатора 12-520..
А вот дальше как?
Ни как не пойму

Вот, по быстрому, по вашим данным. Воспользовался программкой KONTUR3C:


[Boris]

... На моем примере. Переменный конденсатор у меня максимальной емкости 520 пф.
Подставляю частоту 1700- 2100.. далее индуктивность 7.3.... далее мин. и максимальное значение переменного конденсатора 12-520...

boboz74, для такой частоты, индуктивность катушки должна быть раза в три-четыре больше...
