Громкоговорящий ППП на германиевых транзисторах
Re: Громкоговорящий ППП на германиевых транзисторах
Добился 4.7 В по второй схеме. Там резистор 620 Ом с базы на корпус 3-го транзистора.
Во первой схеме 6к2 на + и 5 В и ток 80 мА и еще возбуд
Во первой схеме 6к2 на + и 5 В и ток 80 мА и еще возбуд
Re: Громкоговорящий ППП на германиевых транзисторах
Поставил параллельно R15 1000 пф возбуд исчез. Напруги в поряде и ток тожеUR5FCM писал(а):Добился 4.7 В по второй схеме. Там резистор 620 Ом с базы на корпус 3-го транзистора.
Во первой схеме 6к2 на + и 5 В и ток 80 мА и еще возбуд
Электролит поставил 470 мкФ по питанию
Re: Громкоговорящий ППП на германиевых транзисторах
Здравствуйте!

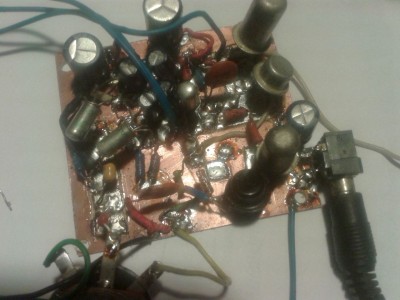

Все настроено см. схему.
Всем спасибо!
Все настроено см. схему.
Всем спасибо!
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Громкоговорящий ППП на германиевых транзисторах
Вот и славно
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Громкоговорящий ППП на германиевых транзисторах
US5MSQ,
Ток покоя около 10мА. Это общий ток
Ток покоя после пайки был 14мА. Сейчас остыло и стал 10 ма.
Это нормально?
Ток покоя около 10мА. Это общий ток
Ток покоя после пайки был 14мА. Сейчас остыло и стал 10 ма.
Это нормально?
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Громкоговорящий ППП на германиевых транзисторах
Лучше увеличить до 12-15 мА
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Громкоговорящий ППП на германиевых транзисторах
US5MSQ,
Объясните, почему надо умножать на 40?У Вашего усилителя входное сопротивление зависит от усиления по току первого транзистора и примерно равно Rвх[Ом]=Н21е*40
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Громкоговорящий ППП на германиевых транзисторах
Здравствуйте.
Входное сопротивление каскада с ОЭ Rвх[Ом]=Н21е*Rэ, где RЭ -сопротивление эмиттерного перехода, оно примерно равно R[Ом]'=0,026/Ik[A]и в Вашей схеме примерно 40 Ом.
Всё это есть в популярной радиолюбительской литературе, читайте побольше и многое станет понятно...
Входное сопротивление каскада с ОЭ Rвх[Ом]=Н21е*Rэ, где RЭ -сопротивление эмиттерного перехода, оно примерно равно R[Ом]'=0,026/Ik[A]и в Вашей схеме примерно 40 Ом.
Всё это есть в популярной радиолюбительской литературе, читайте побольше и многое станет понятно...
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Громкоговорящий ППП на германиевых транзисторах
Ясно. Спасибо. Однако ток коллектора у меня не 0.6мА, а где-то1.5мА.US5MSQ писал(а):Здравствуйте.
Входное сопротивление каскада с ОЭ Rвх[Ом]=Н21е*Rэ, где RЭ -сопротивление эмиттерного перехода, оно примерно равно R[Ом]'=0,026/Ik[A]и в Вашей схеме примерно 40 Ом.
Резистор 6.2к в коллекторе. Ì k = 9/6.2= 1.45 мА.
Поэтому40 не получается.
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Громкоговорящий ППП на германиевых транзисторах
Возможно, у Вас было столько вариаций схемы. что я мог перепутать.
Поставьте собственное значение и найдёт искомое.
Поставьте собственное значение и найдёт искомое.
