Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Искажения начинаются от 1В

искажения чего? Если это искажения формы синуса, то это говорит только о том, что выходной каскад перешёл работать в режим с отсечкой (АВ), а предел линейности может быть существенно больше.
Оценить линейность работы УМа и его максимально возможную выходную мощность (напряжение) в линейном режиме можно 2 способами:
- классическим, сняв амплитудную выходного напряжения от входного. Точка отклонения графика линейной зависимости на 10% и будет отражать максимально допустимое входное/выходное напряжение. И такие графики нужно сделать на всех диапазонах
- двухтоновым сигналом, подробнее см. в справочнике коротковолновика Буниниа или статью Двухтональный генератор, Радио, 1987, №8, с.15

[UU5JPP]

АЧХ я снимал, эти данные при входном напряжение 1В но трансивер выдает на 40м 230мв


[US5MSQ]

Это амплитудно-частотная характеристика, а я писал об амплитудной, т.е. о графике зависимости выходного напряжения от уровня входного. Для линейного режима этот график должен быть линейным, а 10% спад (отклонения от линейности) выходного напряжения это и будет предел - максимальная выходная мощность в линейном режиме. Это важный параметр, без него нельзя правильно настроить УМ - будет или недокачка ( линейный сигнал, но мегьшего уровня, чем мог бы выдать усилитель) или перекачка, что намного хуже прежде всего для окружающих, т.к. сигнал на выходе будет "грязный", с большим уровнем побочных излучений.

[UU5JPP]

Понял, но провести данную операцию смогу в понедельник, а как вариант для раскачки какую схему нужно будет применить? если я правильно понимаю, тогда нужно будет между ДПФ и УМ ставить еще один каскад?

[US5MSQ]

Скорее всего да, потребуется доп. каскад. Хотя странно...
Я не помню какой Вы применили УМ, но, как правило, они имеют чувствительность порядка 100-200 мВэфф (Дружба, SW20хх и т.п.)

[UU5JPP]

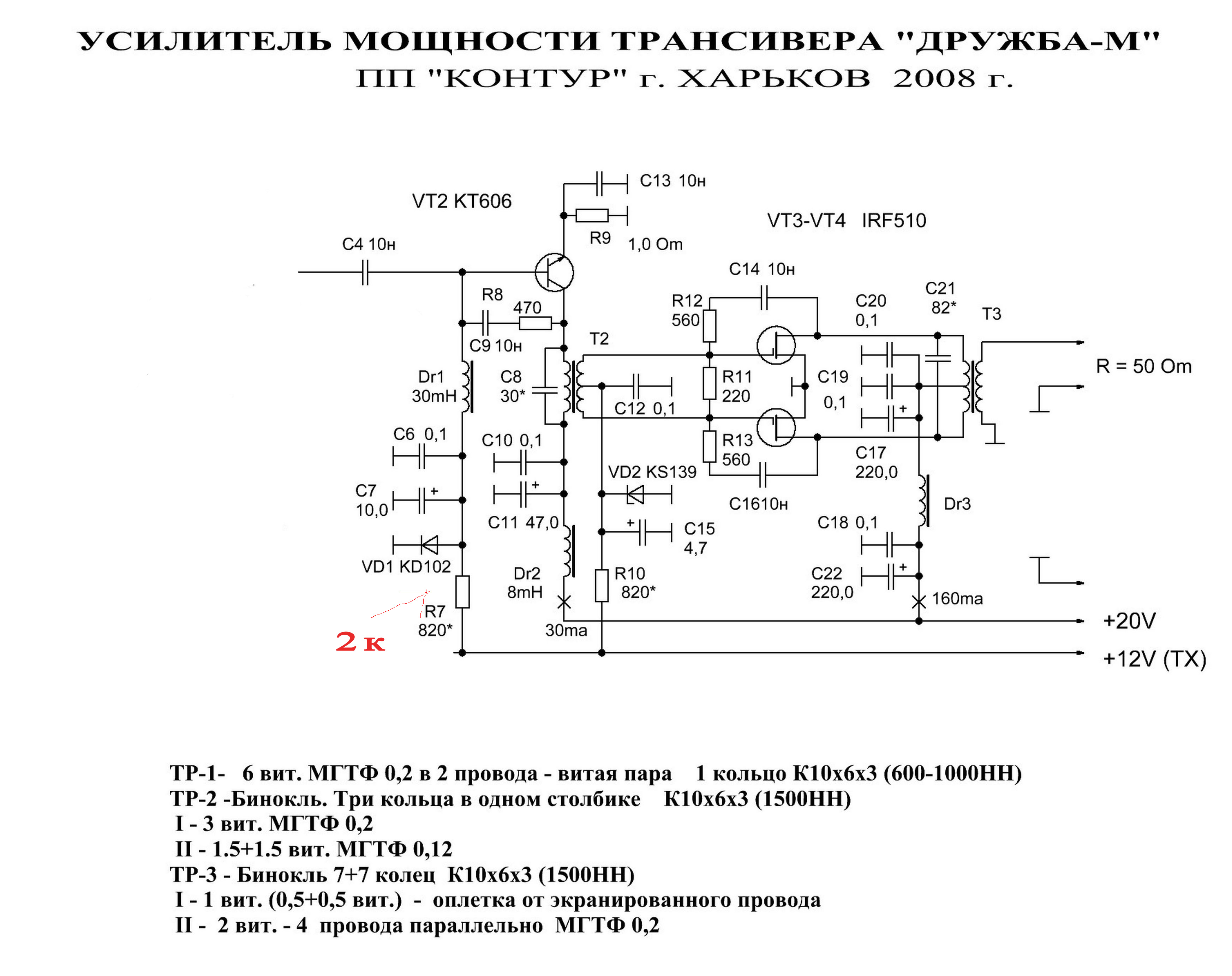

вот какая схема УМа

[US5MSQ]

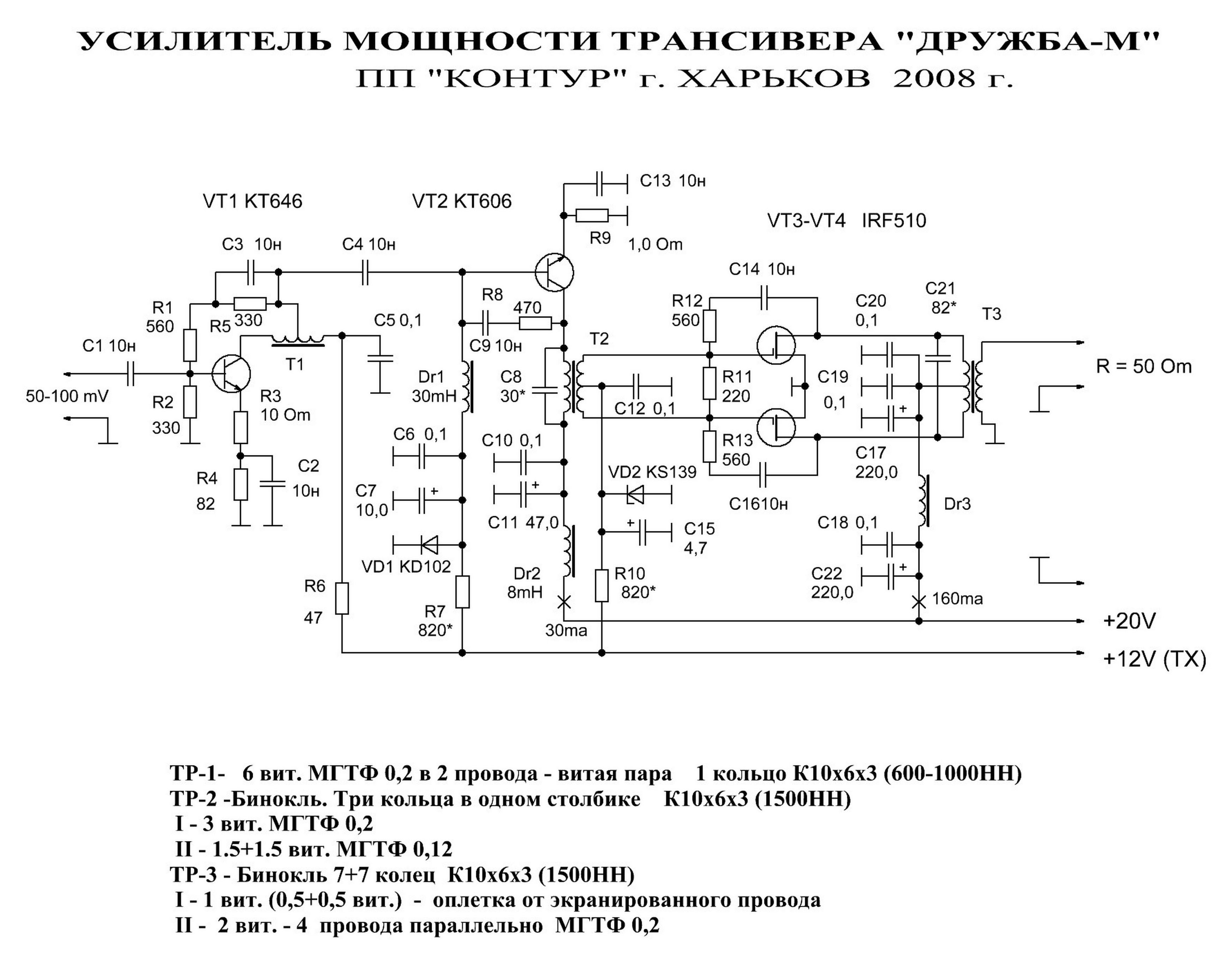

Ну так Вам нужно сделать его в полном виде, с первым каскадом и все дела

[UU5JPP]

ок так и поступлю, спасибо

[UU5JPP]

Доброй ночи! все получилось добиться раскачки УМА. Но тут вспомнил что у меня не работает самоконтроль, когда включаю тональник я не слышу его в динамике, так и должно быть?

[US5MSQ]

Но тут вспомнил что у меня не работает самоконтроль, когда включаю тональник я не слышу его в динамике, так и должно быть?

Нет, самоконтроль должен работать. Проверьте частоту генератора CW - она должна попадать в полосу пропускания НЧ тракта и быть примерно на 700-1000 Гц выше (точнее подбирается по наиболее приятному для вашего уха тону) частоты генератора опорника. Если здесь всё в порядке, надо подобрать сопротивлением R28 комфортную громкость самоконтроля.
