генератор - пробник

[us3qz]

Хочу спросить. Этот генератор пробник можно использовать как вторый гетеродин для приема SSB сигнала?

[US5MSQ]

Здравствуйте.
В принципе можно, если подать сигнал 465 кГц в тракт ПЧ и при этом отключить генерацию НЧ (например замкнув накоротко R1)

[us3qz]

Здравствуйте.
В принципе можно, если подать сигнал 465 кГц в тракт ПЧ и при этом отключить генерацию НЧ (например замкнув накоротко R1)

Хорошо, спасибо!

[Alexandr Iv]

Сергей здравствуйте.

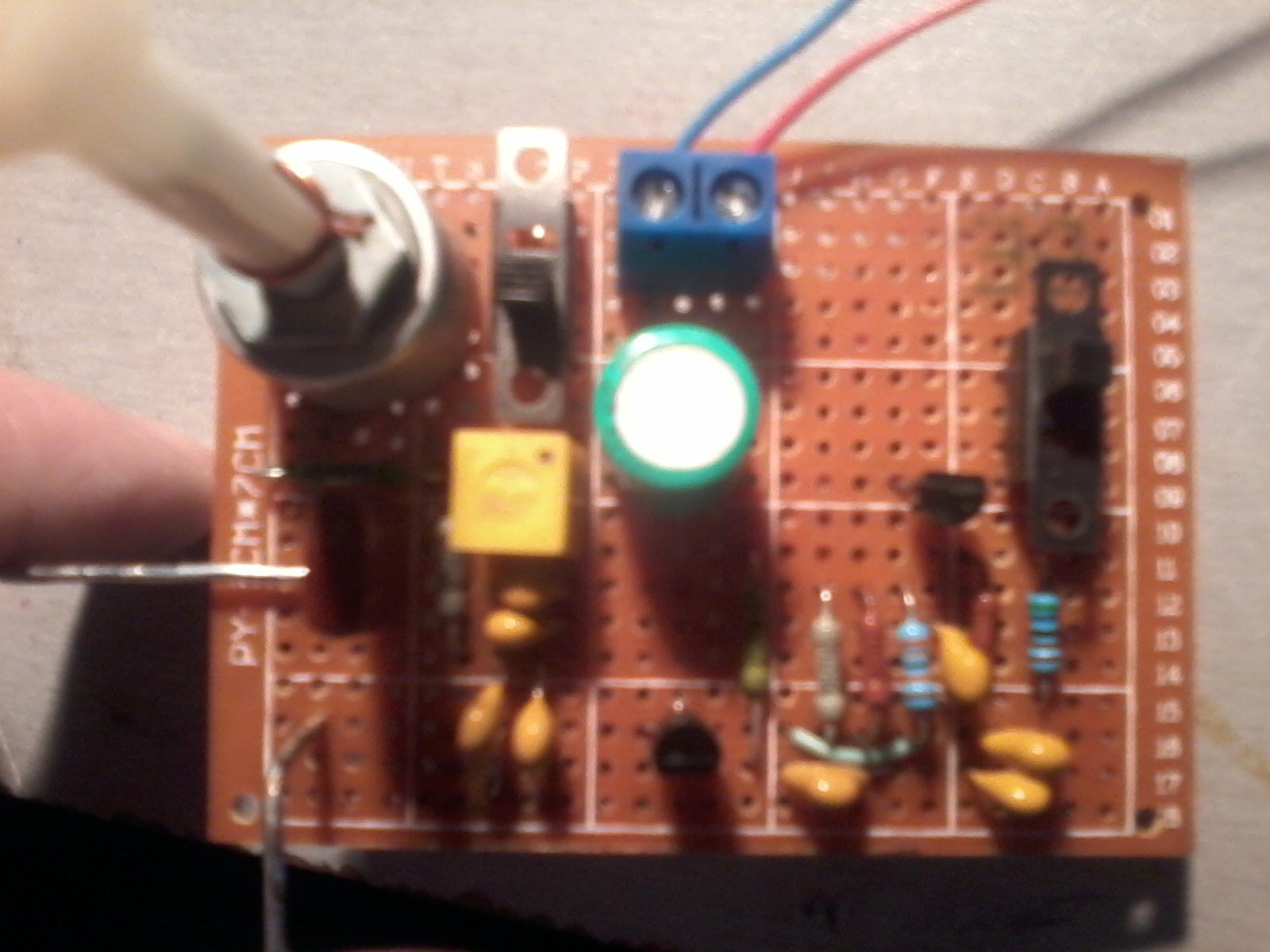

Собрал по Вашей схеме генератор, заработал сразу без всяких заморочек.
Спасибо!

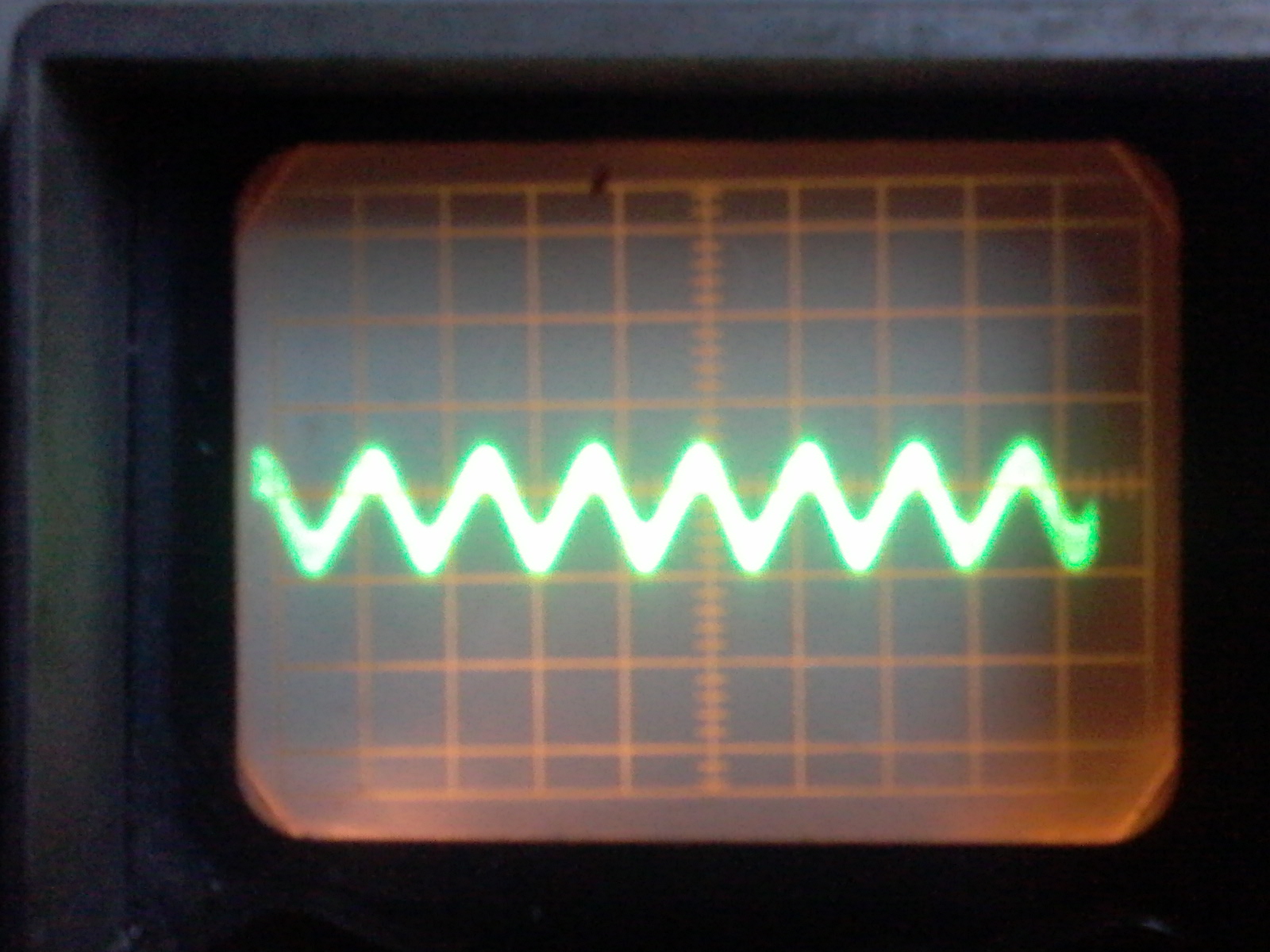

Выкладываю осцилограммы, всё ли так как должно быть? ( имею ввиду формы сигнала ) За качество фотографий извиняюсь, фотографировал с телефона.

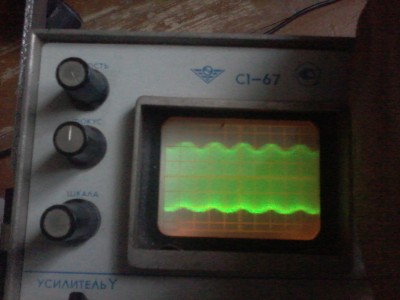

ВЧ+НЧ

Фильтр от какого то старого отечественного приёмника, с чёрной точкой- меткой.
С Уважением ,
Александр.

[US5MSQ]

Здравствуйте, Александр.
Нормальные осциллограммы. Коэф. амлитудной модуляции можно посчитать по простой формуле - см. https://ru.wikipedia.org/wiki/%D0%9A%D0 ... 0%B8%D0%B8

По возможности проверьте частоту генерации на соответствие 465+-1 кГц.

[Alexandr Iv]

Здравствуйте Сергей.
Сейчас нет возможности посчитать коэф-нт модуляции ( пишу с рабочего компа ) вечером постараюсь посчитать когда осцилограф под руками будет.

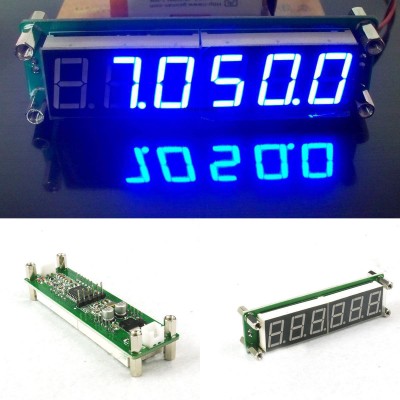

Замерить частоту, тоже фактически не чем , только китайская шкала частотомер.
Пробовал её подключать, но похоже чувствительность мала ( как написано у китайца 60 милливольт, реально сколько не знаю). Не реагирует совсем, показывает нули.
Может посоветуете какой каскад добавить на её входе, чтобы можно было замерить?
Мне думается, что амплитуда синусоиды 1кгц мала, хотя у Вас написано где то 20мв, у меня получается ( на осцилографе ) 15-17мв. А вот ВЧ напряжение гораздо больше ( точно не помню , замеряю напишу ).
Напряжение на коллекторе Т1- 4,5 Вольта как Вы и рекомендовали.

[US5MSQ]

Ну так это прекрасный частотомер/цифровая шкалы с высокоомным входом. Подключать её нужно через конденсатор малой емкости (10-20 пФ) к эмиттеру (а если чутья не хватит, то к базе) VT2. Для корректности измерения частоты, АМ модуляцию лучше убрать, временно закоротив R1.

[Alexandr Iv]

Добрый вечер.
Сергей , в предыдущем посте я написал неправильно, низкочастотное напряжение у меня получается не 15 а 10 мВ.
А вч = 20мВ. Я думаю этого мало ?
Посчитал коэф-нт модуляции, получился 20 процентов.
Umax = 0.6 v
Umin = 0.4 v

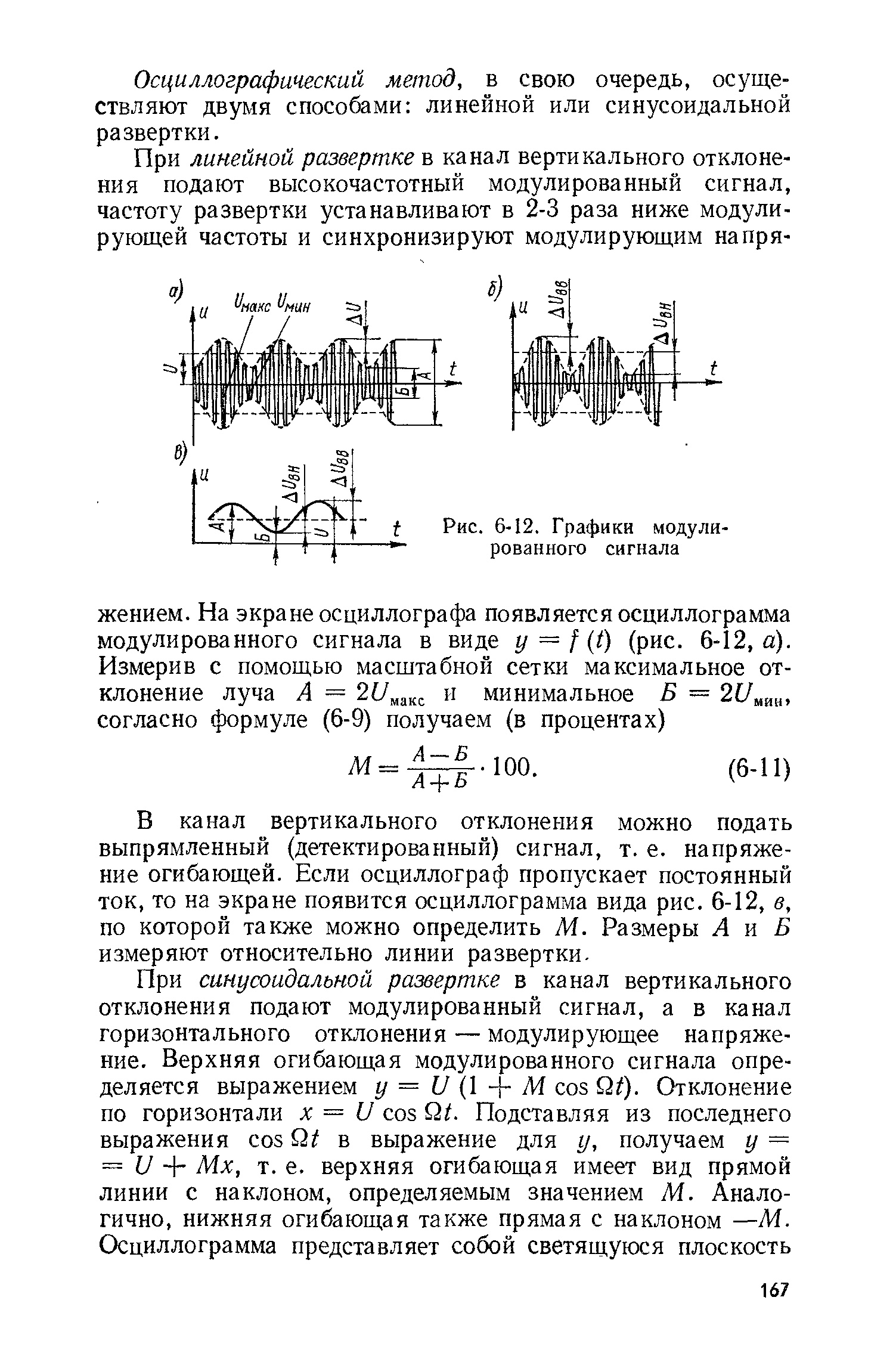

Считал по формуле от сюда (может кому пригодится кроме меня ).

С Уважением,
Александр.

[Alexandr Iv]

Ну так это прекрасный частотомер/цифровая шкалы с высокоомным входом. Подключать её нужно через конденсатор малой емкости (10-20 пФ) к эмиттеру (а если чутья не хватит, то к базе) VT2. Для корректности измерения частоты, АМ модуляцию лучше убрать, временно закоротив R1.

Всё понял. Спасибо Сергей, сегодня попробую.

[US5MSQ]

Увеличить коэф. модуляции и, заодно, уровень НЧ, уменьшив емкость С5 в 1,5-2 раза
