Приемник коротковолновика на биполярных транзисторах

[Mikail56]

Здравствуйте Сергей Эдуардович! Попробовал по времянке Ваш аппарат без ПДФ. С ГПД Uшума=8 мВт, против ППП очень тихо. Эфир не слушал. Прёт рёв. Реветь может и час и день, но я к этому привык. Нужно ловить момент, когда эта помеха отключается. Но если положить кабель от ГСС в10 см. от приёмника и на аттенюаторе поставить 0.1 В. на выходе приёмника =20мВ т.е. он прекрасно ловит наводку. ПП для ГПД я сделал, птихоньку займусь им.

[US5MSQ]

Здравствуйте, Михаил.
Хорошо сделано плата, аккуратно!
Приятно, что конструкция приобрела реальные черты и пусть медленно, но уверенно, движется к завершению.
Если у Вас ГСС с калиброванным выходом, то бишь промышленный, то можно его подключить напрямую к смесителю и даже без ПДФ провести измерения чувствительности ( при с/шум=10 дБ) и общего Кус. По этим результатам будет сразу видно, правильно ли настроен приемник или что-то ещё надо подстроить/подкрутить.

[Mikail56]

Здравствуйте Сергей Эдуардович! Теперь дело пойдёт веселее. Появилось свободное время. Подключил свой Г4-102 напрямую. По аттенюатору на входе 0,56 мкВ эфф., на выходе 0,49 В эфф. Кус=87500. Я где то так и думал, что в районе 100000, а измерить чувствительность (при с/шум=10 дБ)пока не знаю как, но на форумах читал и поищу.

[US5MSQ]

Судя по Кус, приемник работает нормально. Чутьё при с/шум=10 дБ измерить просто. Сначала при свободном входе, нагруженном на 51 ом, измеряем напряжение шумов на выходе НЧ - лучше осциллографом. Действующее напряжение шумов примерно равно 1/3...1/4 от размаха (Up-p) основного уплотнения шумов (кратковременные редкие всплески на экране не учитываем). Затем от входа отключаем резистор, подключаем ГСС и добиваемся получения на экране синуса размахом примерно в 2,5...3 раза большим, нежели размах основного уплотнения шумов (кратковременные редкие всплески на экране не учитываем). По шкале производим отсчёт уровня входного сигнала - это и будет искомая чувствительность.

[Mikail56]

Здравствуйте Сергей Эдуардович! Я Этим пока заниматься не буду. Жена скоро вот отпуск и тогда все вечера свободны. Я сейчас занялся ГПД. Есть вопросы.Если их не решу, обращусь к Вам , Вы уж не обессутьте.

[evgenij257]

Доброго дня всем! Сергей Эдуардович, уж не знаю в какую тему задать вопрос, но очень хотелось знать и решить для себя вопрос по выбору первого смесителя для приемника. А именно чему отдать предпочтение: смеситель на диодах, SA612 (LA1185), или смеситель на двухзатворном BF. Диапазоны- 80м, 40м, 20м. Предпочтение - малошумность. А у Ваших конструкциях все эти смесители встречаются, очень хотелось бы услышать Ваше мнение. С уважением Евгений.

[Mikail56]

ГПД.zip

(734.11 КБ) 212 скачиваний

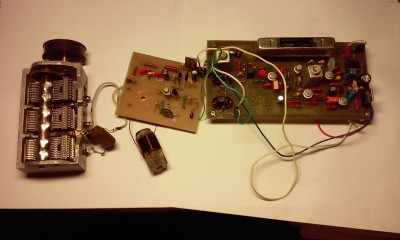

Здравствуйте Сергей Эдуардович! Наконец сменил перфоратор (детям нужно помогать) на паяльник. ГПД спаял. При закороченной индуктивности на R7 выставил 4,26 В (самая красивая синусоида). Выход на смеситель нагрузил 51 Ом, на R7 - 0.7 В эфф., а на выходе на смеситель 0,56 В эфф. Так и должно быть или что то не так?

[US5MSQ]

ГПД.zip

Здравствуйте Сергей Эдуардович! Наконец сменил перфоратор (детям нужно помогать) на паяльник. ГПД спаял. При закороченной индуктивности на R7 выставил 4,26 В (самая красивая синусоида). Выход на смеситель нагрузил 51 Ом, на R7 - 0.7 В эфф., а на выходе на смеситель 0,56 В эфф. Так и должно быть или что то не так?

Здравствуйте, Михаил.
Всё правильно, непосредственно на смесителе напряжение будет меньше выходного напряжения ГПД (вольтметр покажет примерно 0,52-0,6В - в зависимости от типа диодов) и отнюдь не синусоида - нечто среднее между ней и меандром, т.к. открывающиеся диоды смесителя работают как двухсторонний диодный ограничитель.

[Mikail56]

Сергей Эдуардович! полазил по сайту Тележкова и что-то не нашёл полевиков J310. Может Вы подскажете, где заказать?

[US5MSQ]

Если бы жили на Украине, я бы подсказал...
а так, вероятно, это лучше подскажут Ваши земляки.
