Приёмник коротковолновика с низкочастотным ЭМФ

[Lyudmila196026]

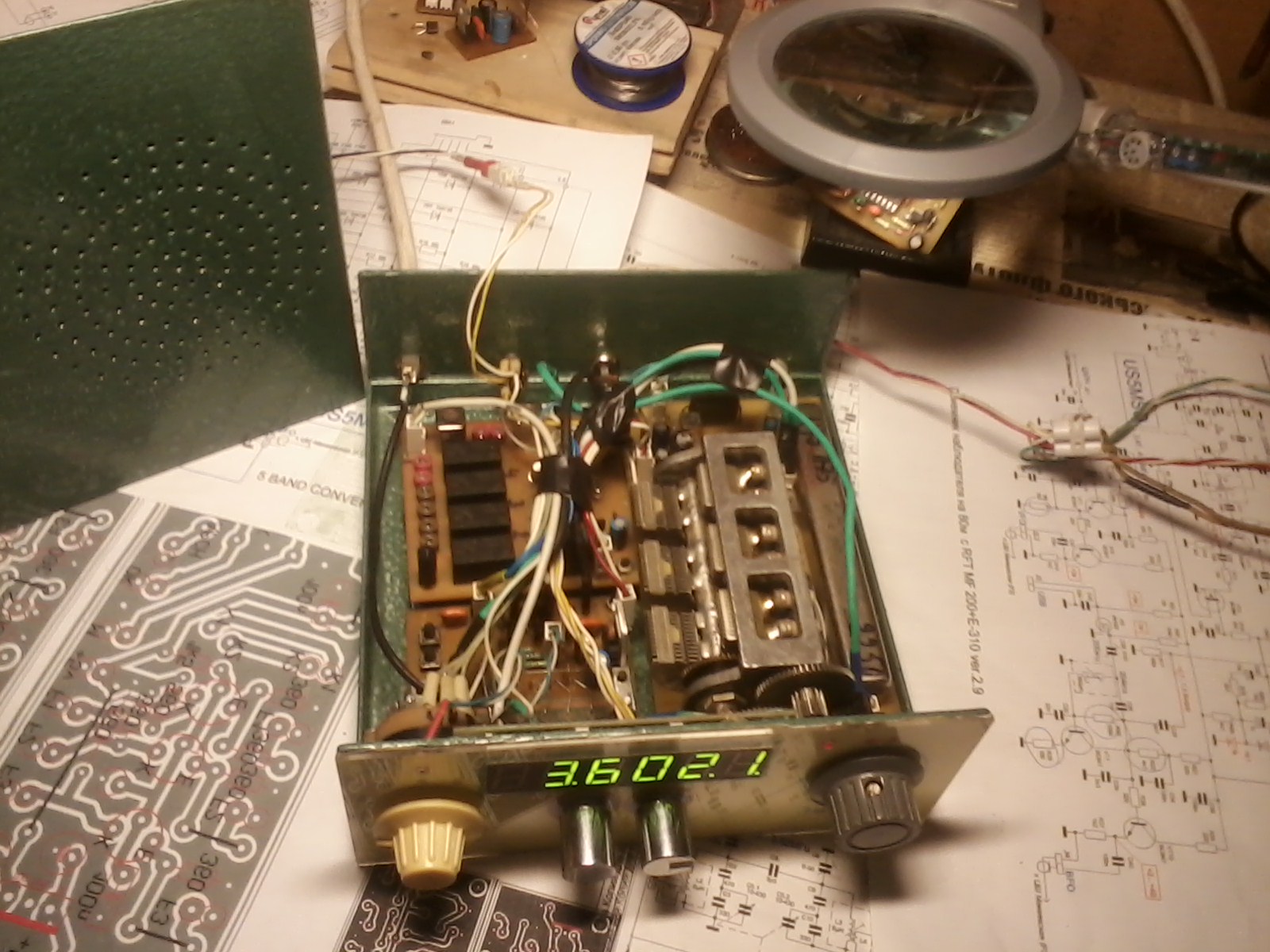

Без проблем никак. Может кто сталкивался с подобным. По конвертеру на форуме мало информации. После того как приёмник с конвертером наладила (все диапазоны работали), решила оформить платы базового приёмника и конвертера в корпус.Так как во время наладки приходилось детали конвертера по несколько раз перепаивать плата выглядела не очень. Решила изготовить новую плату конвертера. Из старой платы выпаяла кварцы и катушки, реле у меня были новые. Наладку новой платы решила проводить совместно с базовым приёмником как советовал автор. После коммутации всех узлов согласно схеме автора, диапазон 3.5 и 21 мгц заработал сразу, (даже катушки не пришлось подстраивать), а вот остальные никак. То есть LED уникальная при переключении диапазонов все частоты показывает правильно, а эфир есть только на двух диапазонах на остальных эфирного шума нет и станций не прослушивается (только в нескольких местах на всех диапазонах <гармониковый > писк. Подстройка конденсаторами ничего не даёт. УНЧ работает на всех диапазонах. Все напряжения в пределах указанных автором на схеме. Смущает что на диапазоне 40 м Вэфф любом положении КПЕ - 0.86 v . Реле проверила, все переключаются. В точках А и Б ( коллекторы VT2 и VT3) напряжения замерила.
На коллекторе VT2 VT3
3.5 0 0
7 8.9 0
14 8.4 0
21 0 0
28 0 8.8
Как и где искать причину ?

[US5MSQ]

Здравствуйте.
Прежде всего есть ошибка в монтаже диодно\резистивного дешифратора диапазонов - на диапазоне 21 МГц на коллекторе VT3 должно высокое напряжение - быть порядка 8,5-9В.
Вероятно поэтому и наблюдаете приём только на 3,5 МГц и якобы 21, а реально те же 3,5 МГц, т.к. дешифратор не переключает.
Т.о. сначала нужно привести в норму (убедиться что работает) дешифратора диапазонов, затем настроить собственно сам ПДФ, по методике приведённой статье.

[Lyudmila196026]

Здравствуйте Сергей. Извините я невиноватая. На диапазоне 21 мгц и есть 8.8v, это при передаче сообщения моя красивая табличка с замерами трансформировалась непонятно как. Исчезли все двоеточия и другие разделительные знаки и поменялись местами замеры. Проблема решилась как всегда банально, установила на конвертер самые дешёвые реле, а китайцы контакты применили из стали а не из латуни, а я динамик приклеила на верхней крышке как раз сверху реле, (25 мм) и магнит динамика попросту как в герконе переключал контакты , потом догадалась и подключила внешний динамик разместила подальше и всё стало на свои места. Уже отпуск мой заканчивается, а ЦШ LED УНИКАЛЬНУЮ я так и не победила.Подскажите пожалуйста если есть время, как сделать чтобы показания ЦШ соответствовали частоте настройки. У меня на диапазоне 3.5 показывает на 400 кгц больше, на 7 -ке на 500 больше, на 14 на 500 , на 21 на 100, а на 28 на 700 кгц больше. ЦШ перепрограмировала как вы советовали в сообщении от 03 сентября, F1F2F3. Спасибо.

[US5MSQ]

Здравствуйте Сергей.
1. Извините я невиноватая. На диапазоне 21 мгц и есть 8.8v, это при передаче сообщения моя красивая табличка с замерами трансформировалась непонятно как. Исчезли все двоеточия и другие разделительные знаки и поменялись местами замеры. Проблема решилась как всегда банально, установила на конвертер самые дешёвые реле, а китайцы контакты применили из стали а не из латуни, а я динамик приклеила на верхней крышке как раз сверху реле, (25 мм) и магнит динамика попросту как в герконе переключал контакты , потом догадалась и подключила внешний динамик разместила подальше и всё стало на свои места.
2. Уже отпуск мой заканчивается, а ЦШ LED УНИКАЛЬНУЮ я так и не победила.Подскажите пожалуйста если есть время, как сделать чтобы показания ЦШ соответствовали частоте настройки. У меня на диапазоне 3.5 показывает на 400 кгц больше, на 7 -ке на 500 больше, на 14 на 500 , на 21 на 100, а на 28 на 700 кгц больше. ЦШ перепрограмировала как вы советовали в сообщении от 03 сентября, F1F2F3. Спасибо.

Здравствуйте.
1.
2. А во здесь непонятки - разные смещения в показаниях по частоте по диапазонам пока логике не поддаются...
Значит причину надо искать поэтапно.
Сначала проверить частоты (и при необходимости установить) опорного гетеродина с точностью до 100 Гц (сердечником катушки L7 203,9-204 кГц при замкнутых контактах разъёма J4(USB) и 199,9-200 кГц триммером С39 при разомкнутых контактах разъёма J4(USB)) можно выставить по ЦШ (переключившись на диапазон 21 МГц и отключив сигналы ( кабели) первого и второго гетеродинов) - тем самым мы используем ЦШ в одновходовом режиме частотомера. Затем от входа F3 отключить кабель опорного гетеродина и подключить кабель ГПД и проверить частоты (и при необходимости установить) перестройки ГПД - должны быть чуть шире, чем 3,5 - 4 МГц. Теперь можно подключить все входу ЦШ как положено и проверить её показания на диапазоне 80м.
Если показания верны, тогда внимательно проверяем монтаж диодно-резистивного дешифратора, т.к. вкроятно он выдаёт неправильные команды ЦШ.

p.s. на всякий случай напоминаю, что вход ЦШ F1 подключается к выходу кварцевого гетеродина, F2 - к ГПД, а F3 - к опорнику

[Lyudmila196026]

Здравствуйте. Спасибо за помощь. Проверила настройки, монтаж, подключение, ничего крамольного не нашла. Приёмник работает прекрасно. звук бесподобный,спасибо за прекрасную разработку. От безысходности заменила диоды на КД 522- результат тот-же. Тогда взяла у знакомого управляющую плату такой же LED Уникальной. После замены стало правильно показывать частоту на диапазонах 7 и 21 мгц , на остальных к сожалению по прежнему частоту ЦШ завышает. Проверила частоту на F1 ( при отключенных F2 и F3). На диапазоне 3.5- 0000, на 7 и 21- 10.7. на 14 и 28- 24.7мгц. То есть согласно таблицы на рис. 5. всё правильно. Тогда проверила формулу сложения и вычитания по диапазонам в меню ЦШ. На 3.5 - F1+F2+F3 , неправильно (должно быть по таблице на рис. 5 ) - F3-F3. На 7-ке - F1-F2+F3 - то есть соответствует таблице, на 14 мгц- F1+F2+F3, а должно быть F1+F2-F3, на 21 мгц- F1-F2+F3- правильно, соответствует, и на 28 мгц - F1-F2+F3 , а должно быть F1+F2-F3. Получается алгоритм работы дешифратора неправильный ? Диоды исправны, впаяны правильно. Может замкнуть 12 и 13 ножку микросхемы в ЦШ и попробовать перевести режим управления счётом ЦШ по одному выводу. Как в таком случае перепрограмировать ЦШ чтобы F3 был всегда отрицательный ? В инструкции ЦШ об этом информации нет.

[US5MSQ]

давайте разделим поиск причины на 2 этапа:
1. Проверки исправности ЦШ и правильно ли она запрограммирована. Для этого нужно отсоединить провода управления К1 и К2 от платы конвертера и временно подключить к ним переключатели (тумблеры), замыкающие контакт на общий провод. Переключая которые согласно таблице проверяем правильность счёта на каждом диапазоне. Если глючит, то: ещё раз проверяем внесённую формулу - всё ли правильно внесено, нет ли в аргументах точек, индицирующих отрицательное значение аргумента ( подробнее см. инструкцию) и может быть надо заново перепрограммировать режим счёта ЦШ.
2. Если всё ОК, то возвращаем провода управления К1 и К2 на место и проверяем соответствуют ли сигналы управления с дешифратора указанной таблице (уровень нуля не должен превышать +0,8В. Если сигналы управления не соответствуют таблице, ищем причину, вероятно - ошибку монтажа дешифратора

p.s. Совсем недавно эта ЦШ у Вас нормально считала - см. http://us5msq.com.ua/forum/viewtopic.ph ... t=30#p3504
Что же могло измениться после монтажа приемника в корпус, может обрыв (не контакт) в цепи проводов управления К1 и К2 ?

[Lyudmila196026]

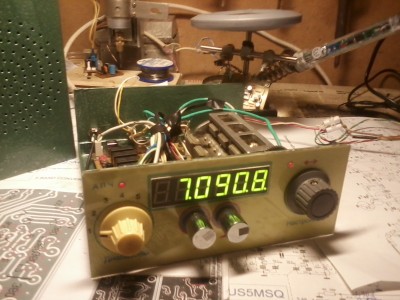

Здравствуйте Сергей ! Подключила на К1 и К2 кнопки с фиксацией, ЦШ временами начала считать но точки между аргументами (F2 и F3 )мигают то есть то нет, и ЦШ то считает правильно то нет, на всех диапазонах где по таблице (на рис. 5) есть вычитание. Я свою ЦШ первоначально (с той с которой проводила наладку ППП, кстати покупала в прошлом году) собрала по автору сендвичем, но в корпус она не помещалась из за динамика. и я её поленилась распаивать и установила знакомому на ламповый Альпинист. А его ЦШ (он купил их недавно две шт) собрала с платой буферного устройства рядком, для себя, и вот в результате морочаю неделю голову себе и Вам. В общем ночью собрала цифровую шкалу на 8 символов на Pic16f628a , установила на Альпинист, а свою распаяла и установила на ППП. Заработала как швейцарские часики. Проверяла по своему SW mini, показания цифровой шкалы совпадают по шестой знак включительно с синтезатором SW, даже подстраивать ничего не пришлось. А снятые ЦШ проверила с генератором, они в одновходовом режиме считают правильно до 40 мгц. Потом куда нибудь пристрою, сейчас времени нет разбираться. . Главное удовольствие получила, давно не получалось с паяльником посидеть. А теперь на работу, отпуск закончился. Извините что столько времени отняла и большое спасибо за помощь. здоровья вам и творческих успехов.

[US5MSQ]

Вот это по-нашему: не мытьём, так катаньем...
А если серьёзно, то Вашей работоспособности и упорству в достижении цели я мысленно аплодирую, браво!

[pavlyuk1950]

Здравствуйте Сергей Эдуардович ! Помогите пожалуйста советом. Двое детишек из группы собрали базовые приёмники на низкочастотном ЭМФ (http://us5msq.com.ua/priyomnik-korotkov ... f-chast-1/) Настроили, работают прекрасно, детишки очень довольны. Теперь собрали два конвертера на пять диапазонов ( http://us5msq.com.ua/priyomnik-korotkov ... f-chast-3/ ) . Все детали строго по схеме, резонаторы 10.7000 mhz и 24,704, каркасы ваши, все напряжения соответствуют настройкам, принимают станции на всех диапазонах прекрасно. Один ППП настроился более менее около средины положения КПЕ а один нет. Диапазоны 80 и 28 м настроились в нём как и положено средина диапазона (3.65мгц, и 28.2) при половине вывернутом КПЕ ( среднее положение КПЭ, половина движка) . Звук прекрасный громкость тоже, а вот 40 м и 20 м - средина диапазона попадает на почти полной ёмкости КПЕ, то есть в самом начале движка КПЭ. На 40 м начало диапазона 6.662 и до 7.22 мгц, аналогично и на 20 м КПЭ далеко от середины положения движка КПЭ.
Первый вопрос: Подскажите пожалуйста, Как лучше выполнить в конвертере укладку этих двух диапазонов, что бы средина этих диапазонов попадала на среднее положение КПЭ не нарушая настройки остальных.
И второй вопрос: Можно в базовом приёмнике применить ЭМФ MF 200+ E- 0370. ( С телефонной станции подарили несколько шт) Спасибо. С уважением Анатолий.

[US5MSQ]

Здравствуйте.
1.границы частотных диапазонов задаются частотой кварцевых резонаторов и диапазоном перестройки базового приёмника
- на 40м 10,7МГц - (3,3...3,8)МГц = 7,4...6,9МГц
- на 20м 10,7МГц + (3,3....3,8)МГц =14...14,5МГц
Вероятнее всего, у Вас неисправен кварц 10,7Мгц, генерирует существенно ниже- примерно на 10,5МГц - это легко проверить штатной ЦШ, временно отключив у неё входы ГПД и опорного гетеродина
2. Можно, схема включения остаётся такая же, просто меняется ЭМФ MF200+ E- 0310 на ЭМФ MF200+ E- 0370, разумеется резонансные конденсаторы должны быть равны указанным на корпусе фильтра
