Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US7ILY]

Здравствуйте Владимир!
Вы имеете ввиду R13 по этой схеме? :

У меня сейчас SSB детектор сделан на КП303Е (BF961 в УПЧ), ОГ на LC контуре. Частота немного плывёт при включении приемника, зато можно числом катушки связи регулировать Uэфф. Эксперимент НЕ показал заметного снижения шума ни при Uэфф.=2,9V, ни при Uэфф.около 1,0V на затворе полевика.
В субботу планирую на радиорынок поехать, возможно удасться найти кварц на частоту 498,15кГц(частота расчитана по формуле приведеной С.Беленецким) тогда продолжу эксперименты с подстроечником....
Хочу спросить, в ОГ базовые резисторы взяты номиналом по 100 кОм. Почему такие номиналы?? У меня стоят по 30 кОм(пробовал и с 15 кОм), транзистор КТ301Г (пробовал и КТ315, КТ3102 и импорт) - это невлияет на стабильнось генератора?? может поэтому у меня частота "уплывает" при включении приемника??

Да, этот. Я заменил его подстроечником 100кОм. Но у меня схема собрана один к одному как у Сергея. Всё зависит от того, какие транзисторы, (крутизна, напряжение отсечки).Поставьте транзисторы как по схеме, и у Вас всё заработает как надо. Кварц возьмите от пульта ДУ-телевизоров, он на 500кГц, легко уводится выше или ниже. На рынке можно найти не рабочий пульт по дешевле или битый.

[US5MSQ]

....Хочу спросить, в ОГ базовые резисторы взяты номиналом по 100 кОм. Почему такие номиналы?? У меня стоят по 30 кОм(пробовал и с 15 кОм), транзистор КТ301Г (пробовал и КТ315, КТ3102 и импорт) - это невлияет на стабильнось генератора?? может поэтому у меня частота "уплывает" при включении приемника??

Для унификации
Изменение номиналов базовых резисторов больших пределах не влияют существенно на температурную стабильсть режиа работы транзистора, и, соответственно, стабильность частоты генерации, пока Н21е транзистора существенно ( в разы) больше соотношения Rb/Re

[Ivan81]

Здравствуйте Сергей Эдуардович!

пока Н21е транзистора существенно ( в разы) больше соотношения Rb/Re

...теперь ясно. Примененный 2Т301Г имеет Н21е около 20! Вот такой хре... Н21е оказался у моего транзистора!(Вобще непонимаю зачем транзисторы с таким маленьким Н21е випускать??? хотя 1983 год...). Прийдеться заменить на импорт 2N3904 с большым Н21е. В том, "макетном" приемнике, стоял такойже ОГ но частота так неплыла, а транзистор - КТ3102 применялся, теперь увидел разницу!

Кварц возьмите от пульта ДУ-телевизоров, он на 500кГц

Да Владимир, если ненайду нормального кварца то куплю импортный пульт и возьму резонатор оттуда.
Удивительно что в моих закромах ненашлось ни одного пульта для донорства

[UR4UJT]

Добрый день! Заказал, спаял такой приемник. На выходе только легкий шум и фон. Иногда треск. Из приборов только мультиметр и цифровая шкала. Подключаю шкалу вместо джамперов 1 или 2, частоты по нулям. Ни гпд ни 500 кгц не работают. Подскажите пожалуйста какие напряжения на выводах транзисторов должны быть.

[US5MSQ]

Добрый день! Заказал, спаял такой приемник. На выходе только легкий шум и фон. Иногда треск. Из приборов только мультиметр и цифровая шкала. Подключаю шкалу вместо джамперов 1 или 2, частоты по нулям. Ни гпд ни 500 кгц не работают. Подскажите пожалуйста какие напряжения на выводах транзисторов должны быть.

Здравствуйте.
При отсутствии ошибок монтажа и правильной намотке катушек приемник запускается сразу. Если этого не произошло, значит где-то есть ошибки в монтаже.
Режимы транзисторов гетеродинов ( см. приложение) Вам вряд ли помогут, т.к. при отсутствии генерации значения одни, а при генерации - немного другие.
Выложите здесь крупным планом фотки платы со стоны деталей и монтажа. Попробуем разобраться вместе.

[UR4UJT]

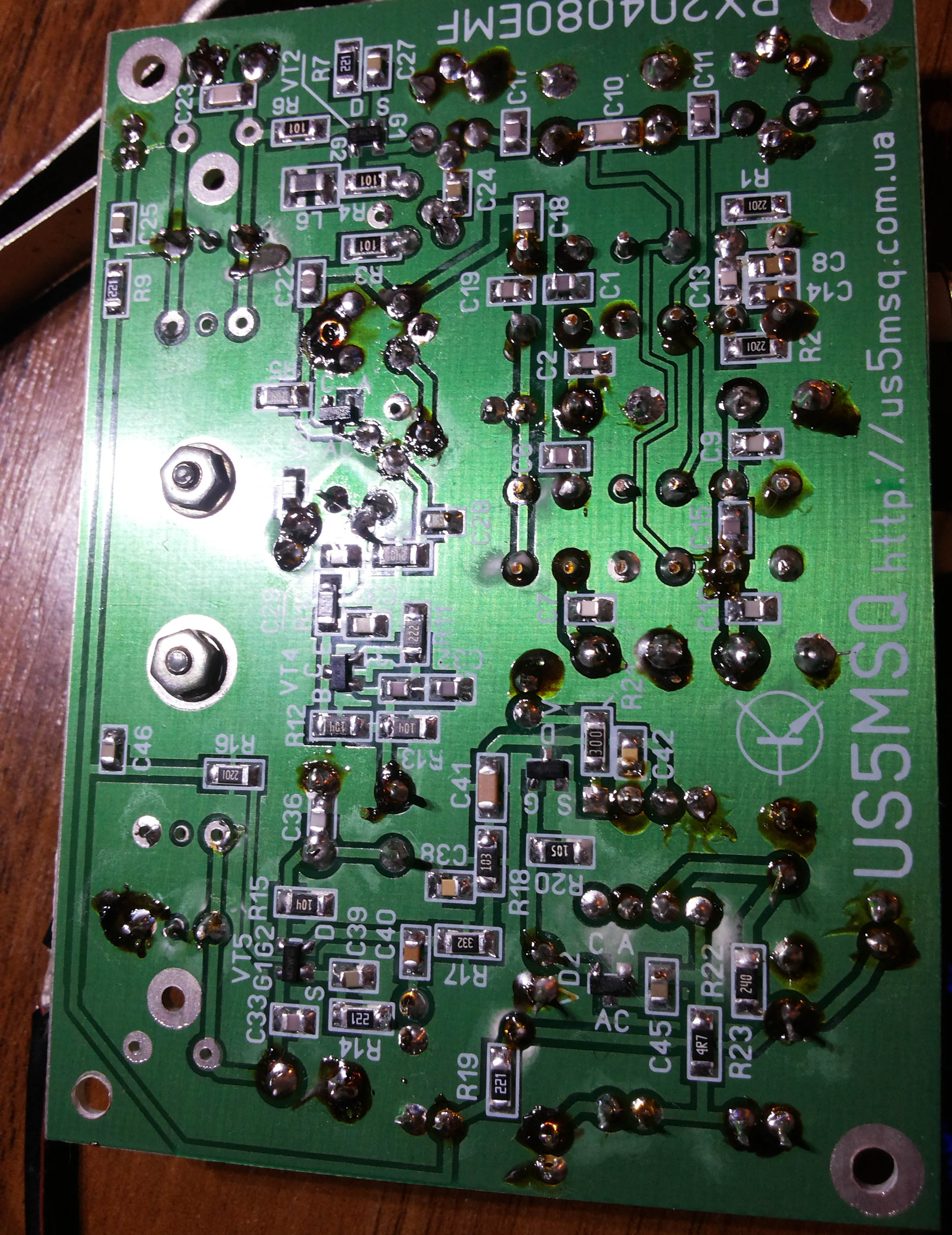

Спасибо! Плата пришла с уже запаянными смд компонентми. Батарейка села, вспышка не работет, если надо, подзарядится еще раз сниму

[US5MSQ]

Хм... это не мой набор, кто изготовитель?
И ещё один, момент - какую ЦШ Вы применяли для измерений?

[UR4UJT]

Прислал Вячеслав http://radio-kits.ucoz.ru/index/trjokhd ... _80_m/0-40
почему то был уверен что Вы вместе работаете.
Шкалу подключаю такую http://radio-kits.ucoz.ru/index/5_razrj ... tomer/0-45 только 4х разрядная
Так как она проверенно рабочая и стоит в приемнике Лидия 80
Мне пришла вместе с приемником и эта http://radio-kits.ucoz.ru/index/cifrova ... dnaja/0-35
Но я еще не подключал.

[US5MSQ]

Понятно.
Сорри, что-то не здоровится, третий день говова как чугунная - торможу
Но, насколько знаю, Вячеслав, как правило. приемники проверяет на работоспособность, т.е. он должен быть рабочим. Чтобы правильно измерять частоту гетеродинов, установки этой цифровой шкалы нужно обнулить (сбросить) - см. прилагаемое описание - нужно зайти в меню и выбрать режим ZERO(сброс).
p.s. Чувствительности 4-х разрядной ЦШ на частотах выше 10 Мгц недостаточно для измерения частоты первого гетеродина - подключите ту, что пришла в комплекте.

[UR4UJT]

Он паял только СМД компоненты, остальные я сам паял. Шкала сброшена, стоит в ППП, потому показывает как есть ) , но в моем случае с этим приемником не показывает ничего ни на одном гетеродине, ни на одном диапазоне. При этом унч+ару прекрасно работает. Как можно проверить транзисторы на работоспособность? Может сгорели пока паял?
