Модернизация радиоприемника Ишим-003

[Sergey Skorohod]

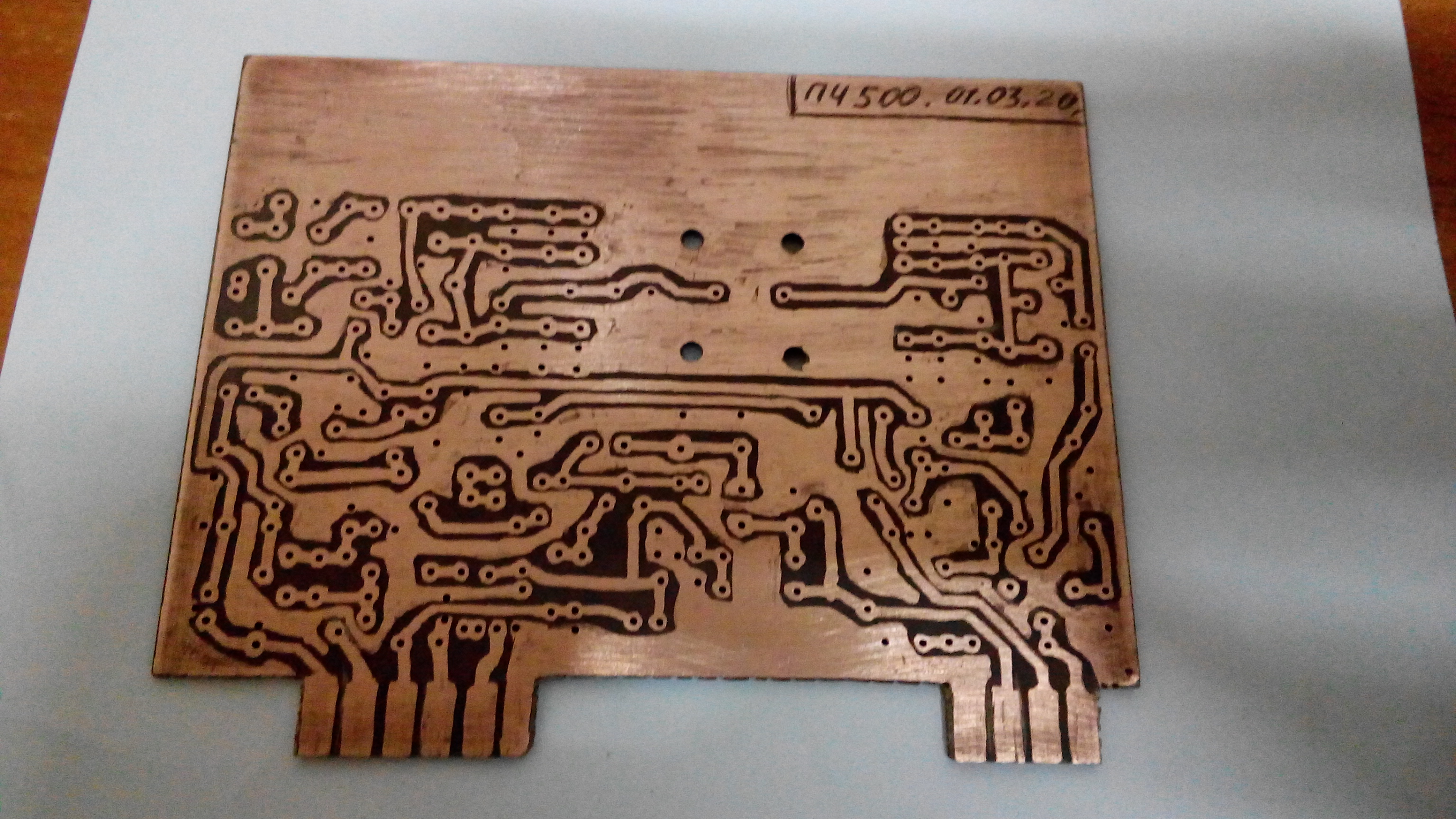

Перерисовал с екрана монитора на милиметровку,потом через копирку на плату.Дорожки маркером.Думаю не плохой "колхоз"получился..

[US5MSQ]

Сложнова-та Ваша технология но результат вполне приличный

[Sergey Skorohod]

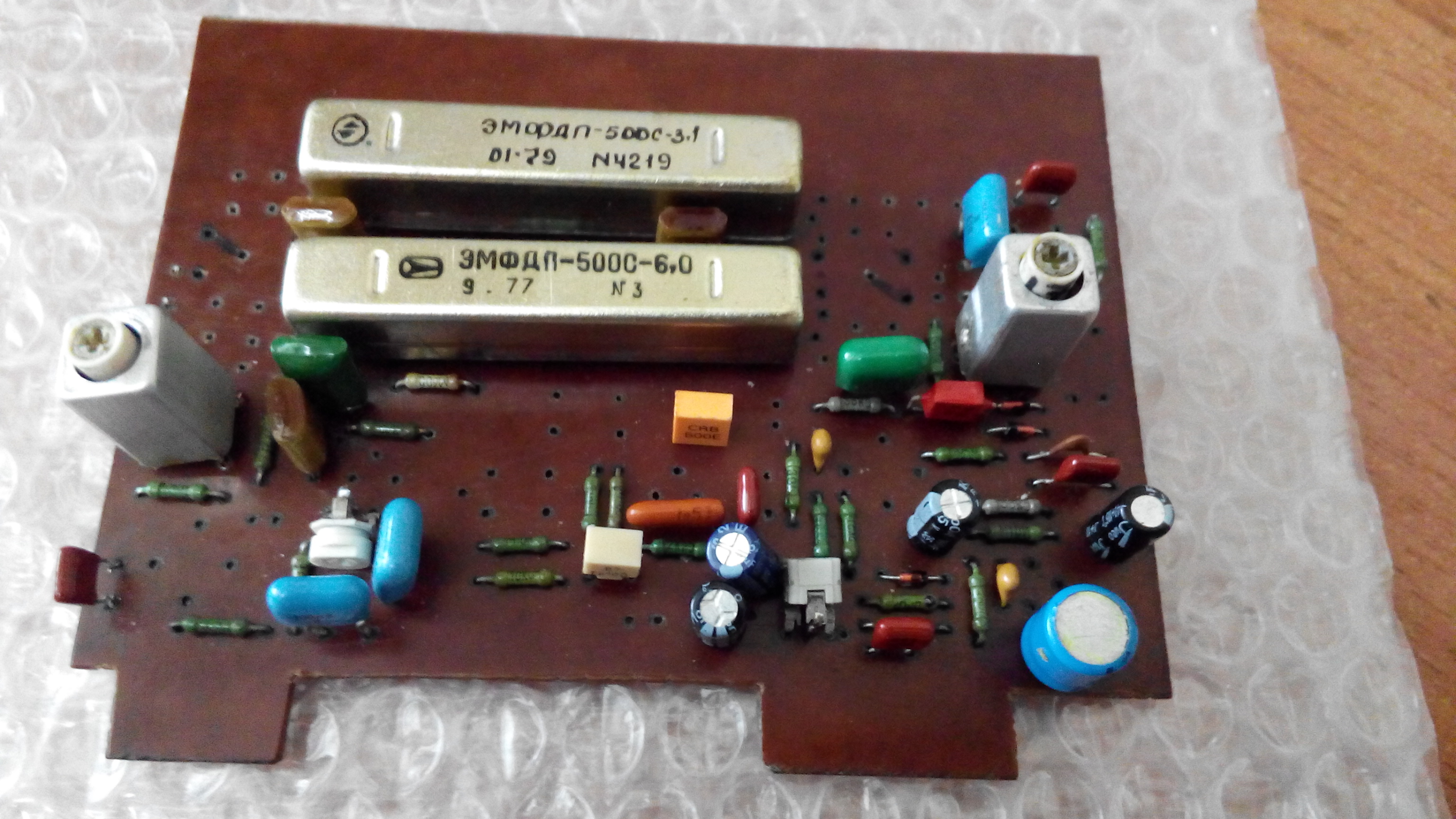

Здравствуйте Сергей Едуардович! Собираю плату ПЧ для Ишима,применить решил ЭМФДП-500с-3.1 иЭМФДП-500с-6.1,оба имеют примерно одинаковую индуктивность(535+975=1510 мкГн) и сопротивление порядка(38+60=98Ом).Вопрос:Стоит ли соеденять среднюю точку их обмоток с общ.проводом? Также как расчитать емкость С11,С15,С12С17,при емкости подстроечных 7-30пф?

[US5MSQ]

Здравствуйте.
Хорошо получилось. Средний вывод обмоток ЭМФ никуда подключать не нужно.
резонансную емкость для каждой катушки легко определим по формуле
С[пФ]=101320/L[мкГн] минус средняя емкость триммеров и емкость монтажа, т.е. в Вашем случае С11,С15,С12,С17=47 пФ

[Sergey Skorohod]

Спасибо! Еще нигде не могу достать ADG774a.Возможно ли получить удовлетворительные результаты от первого варианта переделки смесителя на диодах,применив в нем КД514а? Приемник сейчас без переделок,не плохо работает на антену Наклон.луч 39м.(из комлекта р-108м)на крышу 9етажки.

[US5MSQ]

Попробуйте сначала с "родными" диодами, может качество приёма Вас устроит и не потребуется их замена. Если всё же надумаете ставить советские диоды, те же КД514, их нужно подобрать в режиме прозвонки по одинаковому падению напряжения.

[Sergey Skorohod]

Получаеться "запустить" новый УПЧ тракт500кГц возможно заменив в УВЧ КП303 на двухзатворный BF961,и немного изменив схему смеситея? т.е.микросхема в формировании ПЧ =500кГц важной роли не играет?

[US5MSQ]

Ёе "важная"роль заключается в повышении ДД смесителя, но на безрыбье...

[Sergey Skorohod]

Ясно.Спасибо! ДД чють позже повысим

[Sergey Skorohod]

Здравствуйте Сергей! Плату ПЧ собрал,перед ее установкой в приемник решил настроить ОГ и УПЧ. Возникло два вопроса: 1) В ОГвозможно применение вместо китайского отечественного прямоугольного(10Х10Х270)метал.кварца? 2) УПЧ: Так как ЕМФ имеет нормированую АЧХ,возможно ли будет настроить УПЧ с помощю простейшего широкополосного генератора шума на стабилитроне(рис.)
