А фото самой платы детектора можно сделать со стороны печати?

Нет, приемник остался в Луганске

Сергей, - доброго времени суток.

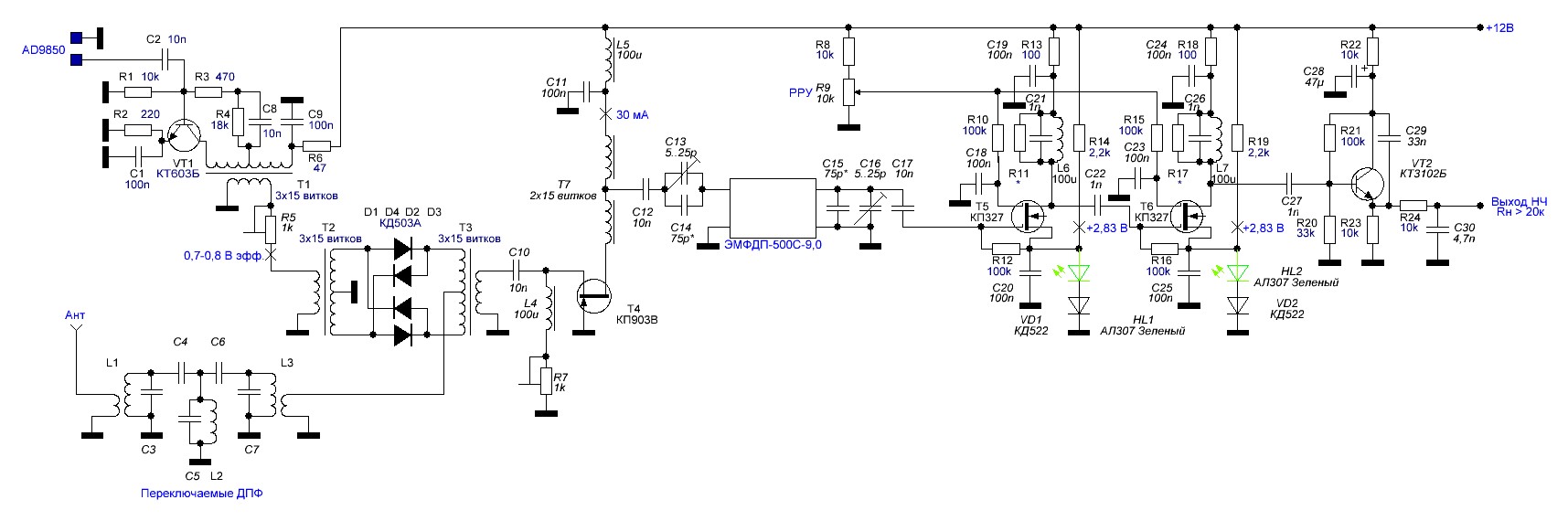

Вопрос к вам: подойдёт ли система АРУ по вашей схеме основной платы УПЧ 500 кГц для РПУ "Ишим-003" для приведенной ниже схемы радиоприёмного тракта с ПЧ 500 кГц авторства одного из форумчан (DJ STX) на ресурсе radiorubka.at.ua
У автора (с его слов, он воплотил свой проект на практике (на макетке), и работой р/п остался доволен) применена ручная регулировка усиления ПЧ, - есть желание ввести в повторяемую конструкцию АРУ.

З.Ы. Такое впечатление, что автор взял частично ваше решение (АМ детектор), частично смешал ваше и Я.С.Лаповка ("Базовый приёмник КВ радиостанции") в двухкаскадном УПЧ, и часть ещё чего-то...

Здравствуйте.
Подойдёт... Разве что эффективность АРУ будет немного ниже, поскольку в моей версии доработки приемника Ишим 003 и в базовом приемнике UA1FA три регулируемых каскада, а здесь только 2.

Приветствую, Сергей.
Благодарю за ваш оперативный ответ.
Если позволите, - к вам ещё несколько вопросов:
1) Номиналы резисторов во вторых затворах обоих полевиков оставить как у автора в выложенной выше схеме (100 кОм), или как у вас (10 кОм)?
2) Возможно ли в вашей схеме АРУ ввести ручную регулировку усиления (РРУ), как в схеме Лаповка "Базовый приёмник КВ радиостанции", - с помощью переменного резистора?
3) У вас в статье касательно модернизации РПУ "Ишим-003" прописано, что выходы с АМ или SSB/CW детекторов подключаются к регулятору громкости (переменный резистор), видимо, к штатному. Я скачал схему "Ишим-003" с "Радиосканнера" (качество сканов - конечно, "ещё то"...), - и этот резистор, увы, не нашёл...
Меня интересует его номинал. Может, подскажете?
Заранее благодарю.

Здравствуйте.
1. В моей схеме нет случайных номиналов, если собрались делать по ней, то нужно соблюдать указанные величины.
2. Да
3. Если остаётся заводская плата УНЧ, то к выходу платы ПЧ (вывод 7) подключается, как и указано на заводской схеме, резистор R10. Нумерация выводов на платах моего варианта полностью совпадает с заводской, т.е. сняли одну плату и поставили взамен другую.

Вот документация в вполне читабельном виде на р/п Ишим 003 старой и новой версий

Сергей, - доброго времени суток.
Благодарю за всю инфу, предоставленную вами по сути заданных мною вопросов.
Но, увы, - "хоть убейте", - не могу я найти этот регулятор громкости (R10) на выложенных вами схемах.
Прошу, - плиз, озвучьте (пропишите) номинал этого переменного резистора...

R10 - обычный резистор 3,3 кОм
регулятор громкости R4 - СП-1 на 15 кОм
В описании моих доработок есть неточность. Написано
"Продетектированный сигнал очищается от остатков несущей двухзвенным ФНЧ (С36,R28,С41) и поступает через контакт платы 7 на регулятор громкости." Так было сделано у меня с другим трактом НЧ.
Но при использовании штатного блока УНЧ_БП правильно было указать
"Продетектированный сигнал очищается от остатков несущей двухзвенным ФНЧ (С36,R28,С41) и поступает через контакт платы 7 на резистор R10."

Я видел много старых схем, где КП350 использовался в усилителе IF с AGC. Я хочу заменить его на BF961. Я нашел ваш пост http://www.cqham.ru/forum/showthread.ph ... #post18694 но ссылок больше не существует. Что это была за схема?
Достаточно ли повторить ваш метод из статьи об Ишим-003 или как в примере выше? Я имею в виду диод к source BF961 + резисторы. Могу ли я попробовать заменить его в усилителях как UA1FA или RA3AO?
