Набор для сборки трёхдиапазонного приемника RX204080EMF

[US5MSQ]

Утром поймал что-тона 80 ке - хороший повод подстроить индуктивности ДПФ
... и сломать каркас катушки, сначала провалися сердечник, пытался выпаять и сломал

Настройкf ПДФ в указанной в статье последовательности. Если нет ГСС, то сигналом может служить простой эфирный шум и сигналы.

[eklmn]

Настроил. Все отлично работало. На всех диапазонах увереный прием.
Вот только решил поэкспериментировать и вся настройка коту под хвост.
Решил вместо гетеродина попробовать подключить синтезатор Ежик2. Сигнал с синтезатора снимал в режиме AM/TX с выхода BFO.
Пробовал два варианта:
1) Перерезал дорожку к затвору на который поступал сигнал гетеродина, с затвора на массу подключил резистор 100 кОм. И на затвор подал сигнал синтезатора. Частоту определял не по синтезатору, а как и ранее по цифровой семиразрядной шкале
Тут и началось - принимал вещательные станции там где их не должно быть и много свиста между ними.
2) Дорожку замкнул ка было. Выпаял VT1 и на R4 подал сигнал. Все так же. Уровень сигнала с синтезатора составлял 1,5 Вэфф, с гетеродина он был 4 Вэфф.
Так как ничего не заработало вернув все как было но проблема осталась - вещалки там где их не должно быть и при настройке 14 - 14,500 МГц шакала скачкообразно иногда показывает 28 МГц. Сигнал с гетеродина как и ранее 4 Вэфф.
Подскажите, что я так глобально мог сломать? Теперь жалею про єксприменты, так как до этого работа приемника превзошла мои ожидания.

[eklmn]

Частично разобрался.
Когда вернул родной гетеродин то подключая шкалу взял в качестве управляющего режимом шкалы экранированный провод а сигнальный обычный (перепутал). Поменял местами и частота перестала прыгать.
А при подключении синтезатора вместо гетеродина использовал просто скрученные провода, что наверное тоже не вариант? Подумал раз в витой паре для интернета так можно то и тут сойдет...

[US5MSQ]

Здравствуйте.
Если длина соединительных проводов не более 10-15 см, то можно не экранировать, а подать сигнал ГПД витой парой.
Пример монтажа этого приемника с синтезатором показан на фото здесь viewtopic.php?f=23&t=78&start=40#p12657
и далее.

[eklmn]

Супер. Спасибо. Еще и S-метр показано как подключить. Там вприницпе все как я делал, только у вас через резистор 33 Ом. Опорный гетеродин можно оставить штатный или лучше тоже взять сигнал с синтезатора?
Может S-метр подключать до а не после после регулятора громкости?

[US5MSQ]

1. опорник лучше оставить штатный, а на синтезатора оставить только 1 активный выход - будет меньше "свистулек"
2. НА схеме опечатка S-метр нужно подключить до регулятора громкости - в приложении исправленная схема

[eklmn]

уже был настроен что вот все заработает, включил - не реагирует на антенну. На первый затвор пинцет- шипит, на второй тишина. Походу полевик спалил. .. Снова ждать доставку(

[eklmn]

Поменял сгоревший VT1. С гетеродином работало лучше чем с ежиком. С ежиком только свист громкий, прием только очень отдаленно иногда пробивается. Пока пробую только на 20ке. В чем может быть проблема? Провод от ежика сантиметров 6 экранированный, его питание от кроны через резистор 80 Ом. Приемник и шкала питаются от другой кроны. VT3 выпаял чтобы гетеродин не создавал наводок.
Поймал громкий сигнал (возможно вследствие того что плату ежика максимально отодвинул от приемника) но демодуляция с большими искажениями - ничего не разобрать. Частота второго гетеродина та же что и была до подключения ежика - 498,13 кГц

[eklmn]

шума в виде треска тоже существенно добавилось. При том что в данный момент на районе нет света

[US5MSQ]

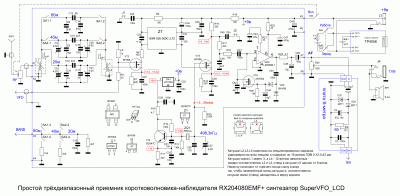

1.Подключать выход синтезатора нужно так, как показано на схеме выше. Выходной ток Сишки установить на 2 мА, а второй выход синтезатора дезактивировать. В меню выставить режим преобразования +-ПЧ.
2. Громкий свист может быть на "поражённой" частоте - их немного, но они есть. А при активизации второго выхода (BFO) число "поражённок" резко увеличивается. А возможно, что Вы пытаетесь принять АМ "вещалку". Дождитесь нормального прохождения на диапазоне, ну и залог успеха на 20м - внешняя антенна длиной не менее 5 м, а для нижних диапазонов - не менее 10-20м.
3. Не забывайте пользоваться входным аттенюатором. Им нужно выставлять такой уровень входных сигналов, чтобы при подключении антенны шумы эфира увеличивали общий шум не более 3-5 раз.
