Приёмник коротковолновика с низкочастотным ЭМФ

[US5MSQ]

Здравствуйте.
Честно говоря я мало что не понял из Вашего сообщения
Постарайтесь как-то более понятно изложить суть проблемы.

[evgeniy-minsk@mail.ru]

настроил приемник (основную плату)все хорошо.подключил конвертер и шкалу все как-бы работает но.слушаю кореспондента на частоте допустим 3560000 и спустя минуту уже 3560001 потом 3560002 и т д. необходимо подстраивать. а на шкале светится диод якобы частота захвачена и удерживается.Вторая проблема если переключаю следующий диапазон 7мгц то станции слышно но ничего не разобрать!! отверткой чуть подкручиваю катушку на приемнике тогда слышу разборчиво эту частоту если включаю обратно 3.5 мгц то уже сдесь все неразборчиво.и на включенной 7мгц нужно отсоединять провод который идет на usb .иначе только высокие шумы слышно.

[US5MSQ]

Здравствуйте.
Ясно.
1. Проверьте и при необходимости подстройте диапазон перестройки ЦАПЧ согласно инструкции на ЦШ. Проверьте нестабильность частоты ГПД без ЦАПЧ - при установке контурных термостабильных конденсаторов типа NP0(C0G) скорость изменения частоты должна не хуже 100 Гц в минуту (обычно существенно лучше), если скорость изменения выше, значит непорядок либо с катушкой либо с конденсатороами.
2. Неправильно выставлены частоты опорника. При переходе с 3,5 на 7 Мгц происходит переключение частоты опоры с 200 на 204 кГц, и если эти значения установлены неправильно, тогда нет номального приёма.
Настраивать базовую плату нужно согласно инструкции и/или описания https://us5msq.com.ua/priyomnik-korotko ... f-chast-3/
в т.ч. нужно выставить частоту опорного гетеродина 200 и 204 кГц.

[evgeniy-minsk@mail.ru]

спасибо буду проверять.

[evgeniy-minsk@mail.ru]

Добрый день.Спасибо за подсказки все проверил подстроил и вроде заработало.но есть вопрос по 3м последним диапазонам. на 14мгц принимаю только вещалку на 14455гц гдето. больше ничего не проходит. на 21 и 28 ничего только пиковый свист (сигнал вроде несущей). а 3.5 и 7 мгц работает великолепно.шкалу подстроил увеличил емкость за варикапом .стало сносно держать частоту.

[US5MSQ]

Здравствуйте.
Христос воскресе!
1.Проверьте есть ли генерация со вторым кварцем, тем что на 24,7 МГц
2. Поточнее настройте ПДФ 14.21 и 28 диапазонов

[evgeniy-minsk@mail.ru]

Воистину воскрес!! буду ломать дальше спасибо большое.

[evgeniy-minsk@mail.ru]

Добрый день. Подскажите почему диапазон 40м гремит аж уши закладывает а 80 и 20 метров в разы тише многие станции еле слышно. и на 15 м и 10м диапазонах никого не слыхать только щумы и свист.

[US5MSQ]

Здравствуйте.
Причины три (могут сказываться как по отдельности или совместно)
1. Неправильная настройка остальных диапазонов
2. Эффективность Вашей антенны на этих диапазонах ниже
3. Плохое прохождение

[Dub]

Приветствую!
Небольшое предисловие.
Один радиолюбитель купил набор для сборки приемника.
Собирать он его не стал, потому как SMD компоненты его остановили.
В итоге он выставил набор на продажу, и я у него его купил.
Вступительная часть закончилась, теперь про приёмник.

Сразу решил проверить исправность ЭМФ (продавец сказал, что фильтр БУ).

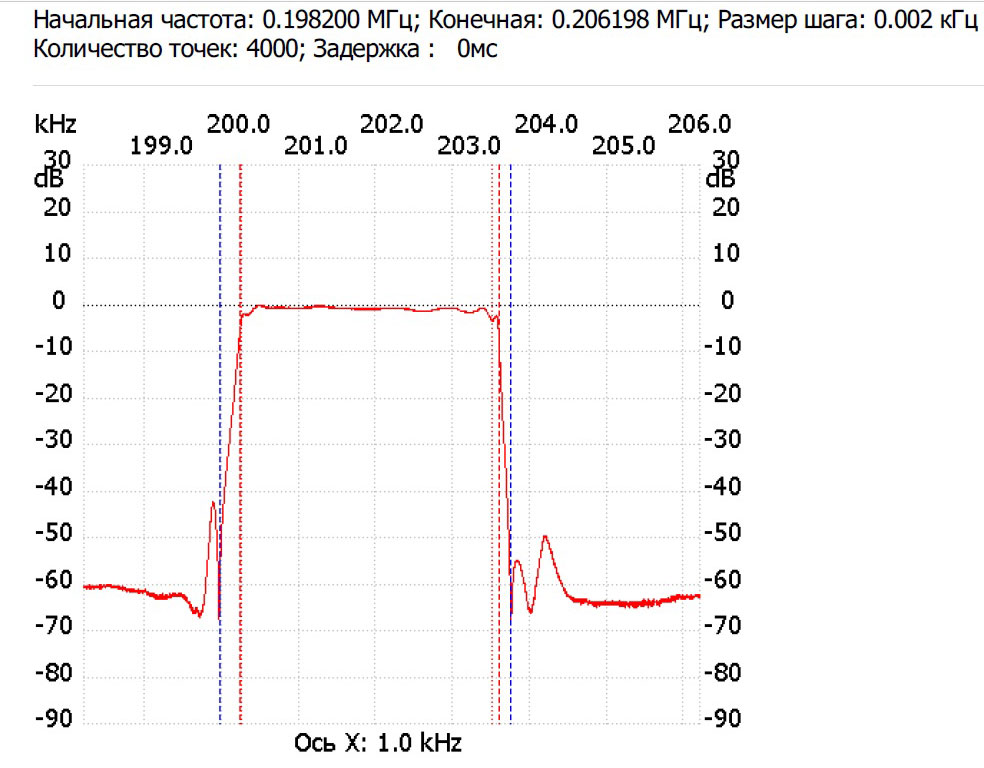

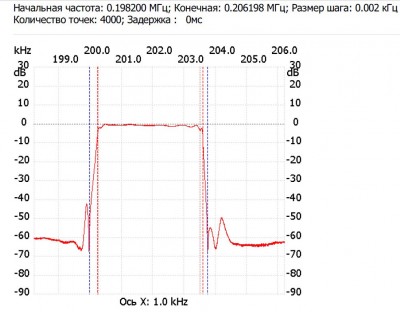

Снял АЧХ - исправный. Хорошо что есть NWT.

Приступил к сборке. Запаял детали.
На всякий случай номиналы конденсаторов и резисторов перед пайкой проверил.

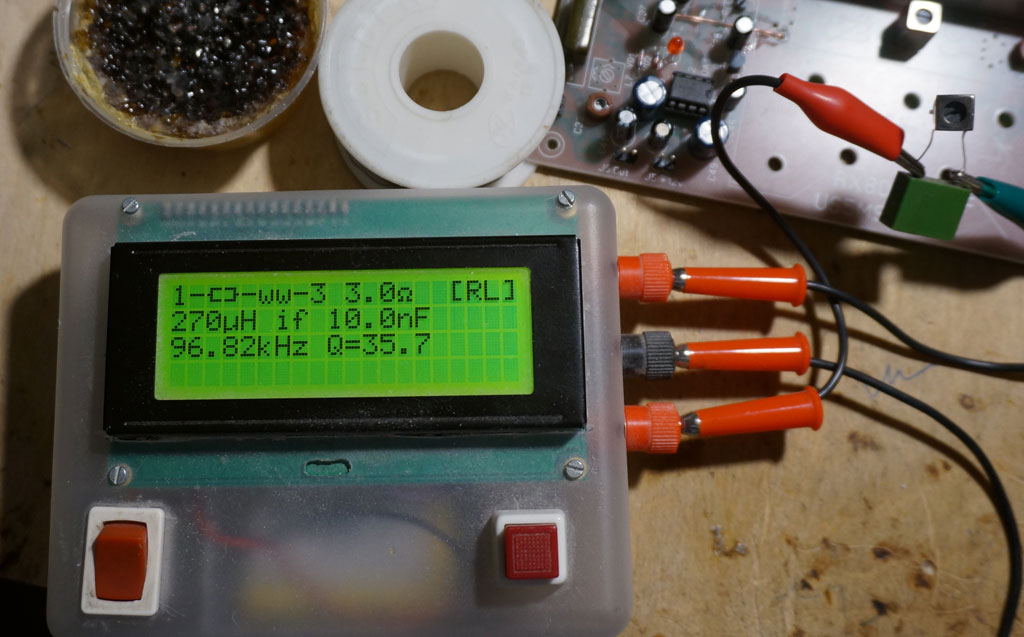

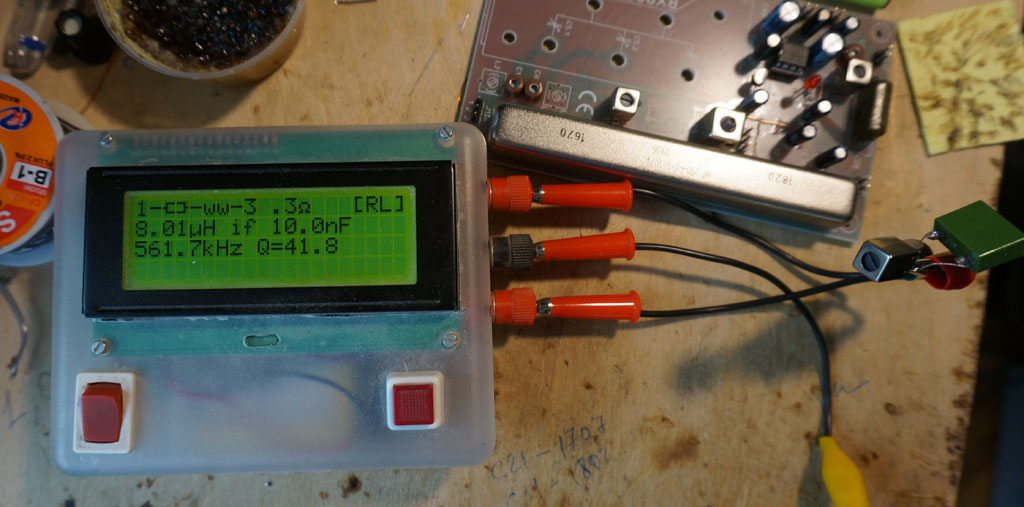

Катушки ПЧ и опорника были готовые.
Проверил.

Намотал катушки ДПФ.

Итак, первое включение!
Ничего не задымилось - это уже хорошо.
УНЧ с АРУ работает. Проверил напряжение на контрольных точках:

VT4 - от +3,2В до +4,3В (в зависимости от положения КПЕ, но маловато)
VT10 - +1.4В вместо +3...+4В

На остальных точках напряжения сошлись точно как на схеме.
