Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

Да, термостабильные (с малым,нормированным, ТКЕ) КМ-4, КМ-5 и КМ-6 на большие номиналы выпускались, но были большой редкостью и в те времена, а уж нынче днём с огнём на сыщешь - всё сдали на драгметаллы.
Я имел ввиду "ширпотребовские" керамические - трубчатые (КТ) и дисковые (КД)

[RJ]

Сергей Эдуардович, добрый день! Тоже приступил к сборке этого ППП ( неспешно, правда). Намотал катушки на рекомендованных 4-х секционных каркасах без ферритовой юбочки. Но у меня для всех катушек приемника (L1, L2, L3) пришлось увеличивать примерно в 1,5 раза количество витков для достижения требуемой индуктивности. Думаю, что это связано с тем , что ферритовые подстроечные сердечники в моем случае имеют проницаемость много ниже чем 600НН.
Попутно вопрос: видел схему этого ППП, где вы в УНЧ применили микросхему NE5534 + пара КТ815/КТ814. Этот вариант макетировался вами? Имею эту микросхему-хотелось бы повторить именно этот вариант. Спасибо!

[US5MSQ]

Здравствуйте.
Да, вероятно Ваши каркасы от контуров КВ, там подстроечники из феррита 100НН.
Схему на ОУ не макетировал, но на мой взгляд, она вполне рабочая

[said-97]

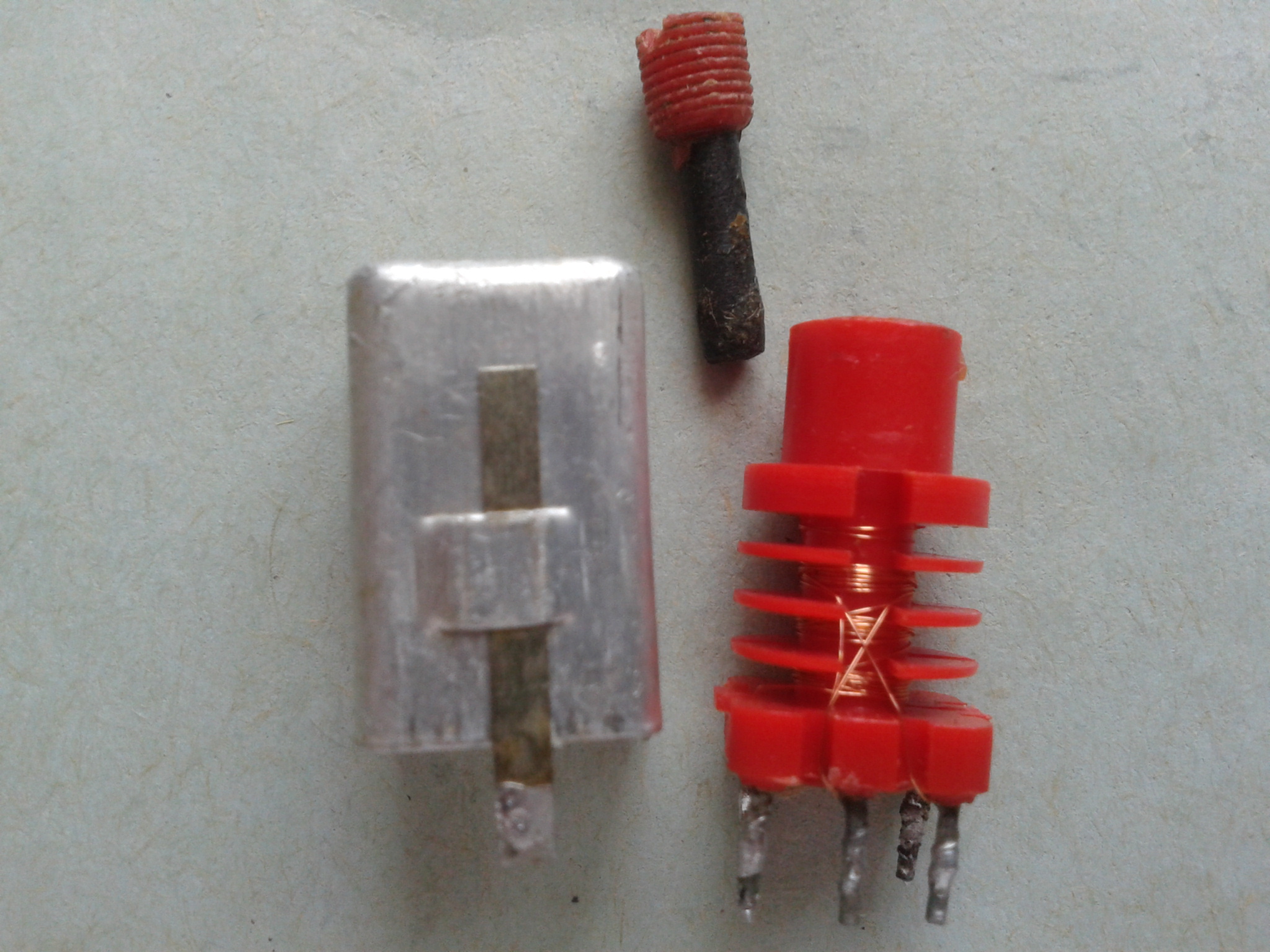

Сергей Эдуардович,доброго дня! Сразу скажу, что я в постройке радио новичок! Собираю приемник по вашей доработанный схеме та, что на рисунке 4 вариант с кт316. Хотелось бы уточнить по поводу катушек а именно по L3. Катушка мотается как написано только в одной средней секции все 20 витков? Я понимаю, что это гетеродин и здесь должно быть как можно качественней изготовлено и правильно! Дело в том что все 20-ть витков не влезают если мотать виток к витку. Максимум влазит только 8 витков. Может можно намотать в навал все витки L3 в одной средней секции? Или же строго виток к витку и расположить их скажем в двух или трех секциях? А второй вопрос по поводу катушки связи. Подскажите пожалуйста где начало обмотки L4 по вашей схеме? Каркасы вот такие без экрана как вы и сказали.

За ранее спасибо!

[US5MSQ]

Здравствуйте.

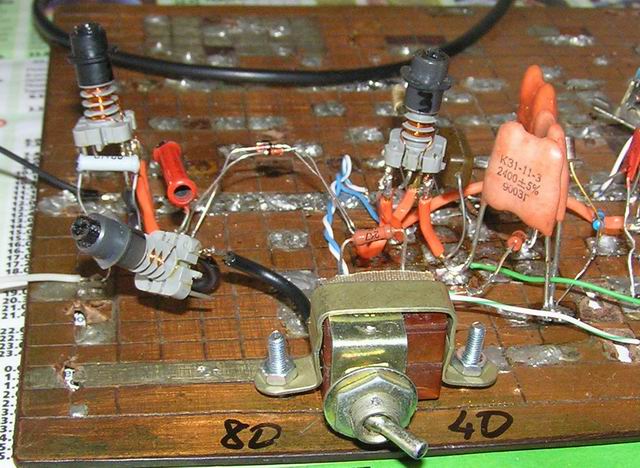

Катушка ГПД намотана в одной секции в навал, катушка связи намотана в соседней сверху секции также в навал (см. фото). Фазировка катушек, то бишь расположение начала и конца не имеет существенного значения. Экраны не применяются.

[said-97]

Здравствуйте.
Катушка ГПД намотана в одной секции в навал, катушка связи намотана в соседней сверху секции также в навал (см. фото). Фазировка катушек, то бишь расположение начала и конца не имеет существенного значения. Экраны не применяются.

Вот спасибо большое!! А то голову сломал!!! И на фото ваше смотрел не однократно и в книге Полякова читал... но нигде не сказано конкретно про L3. Про входные написано, что мотать виток к витку, а по L3 ничего!

[said-97]

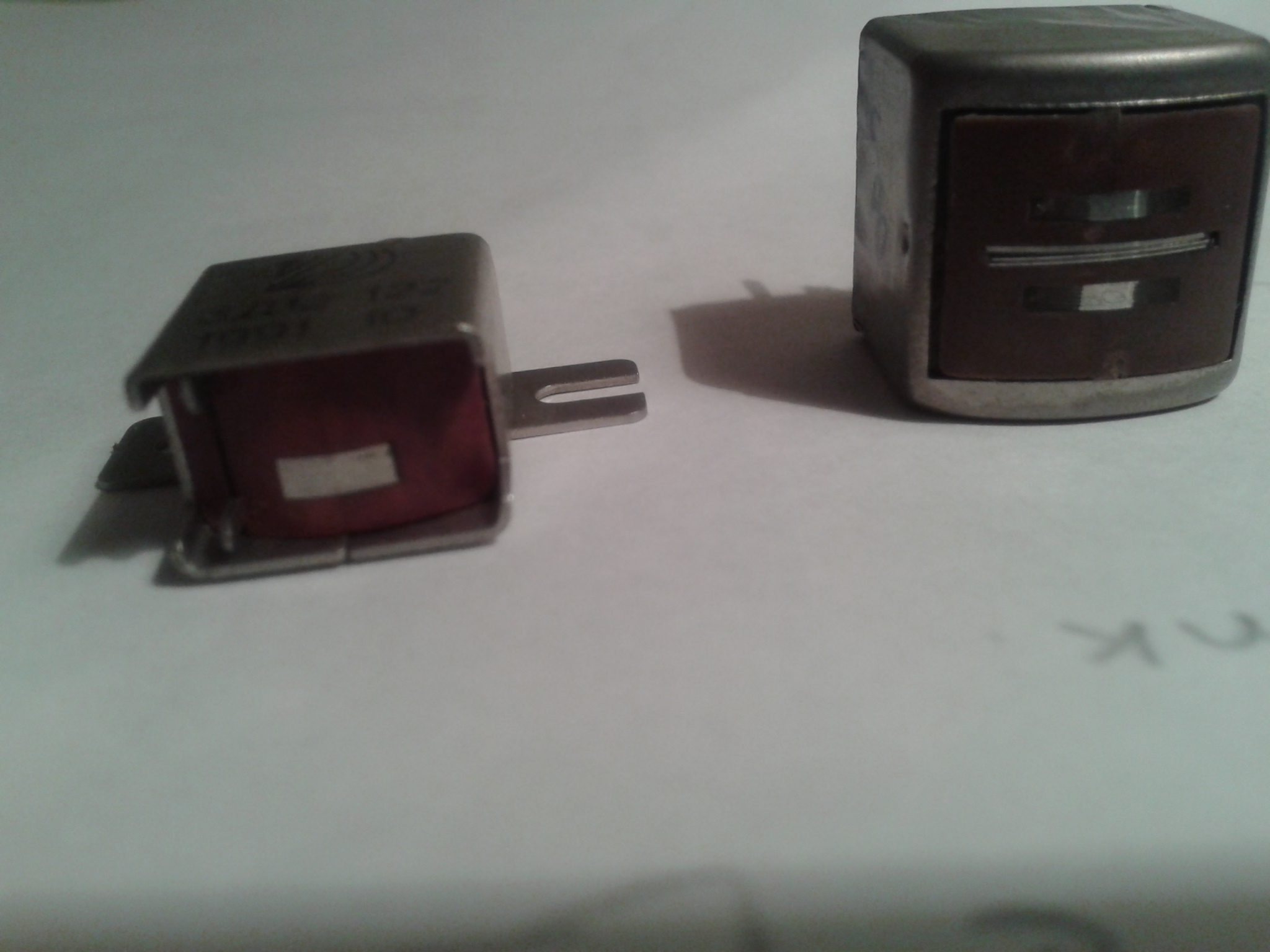

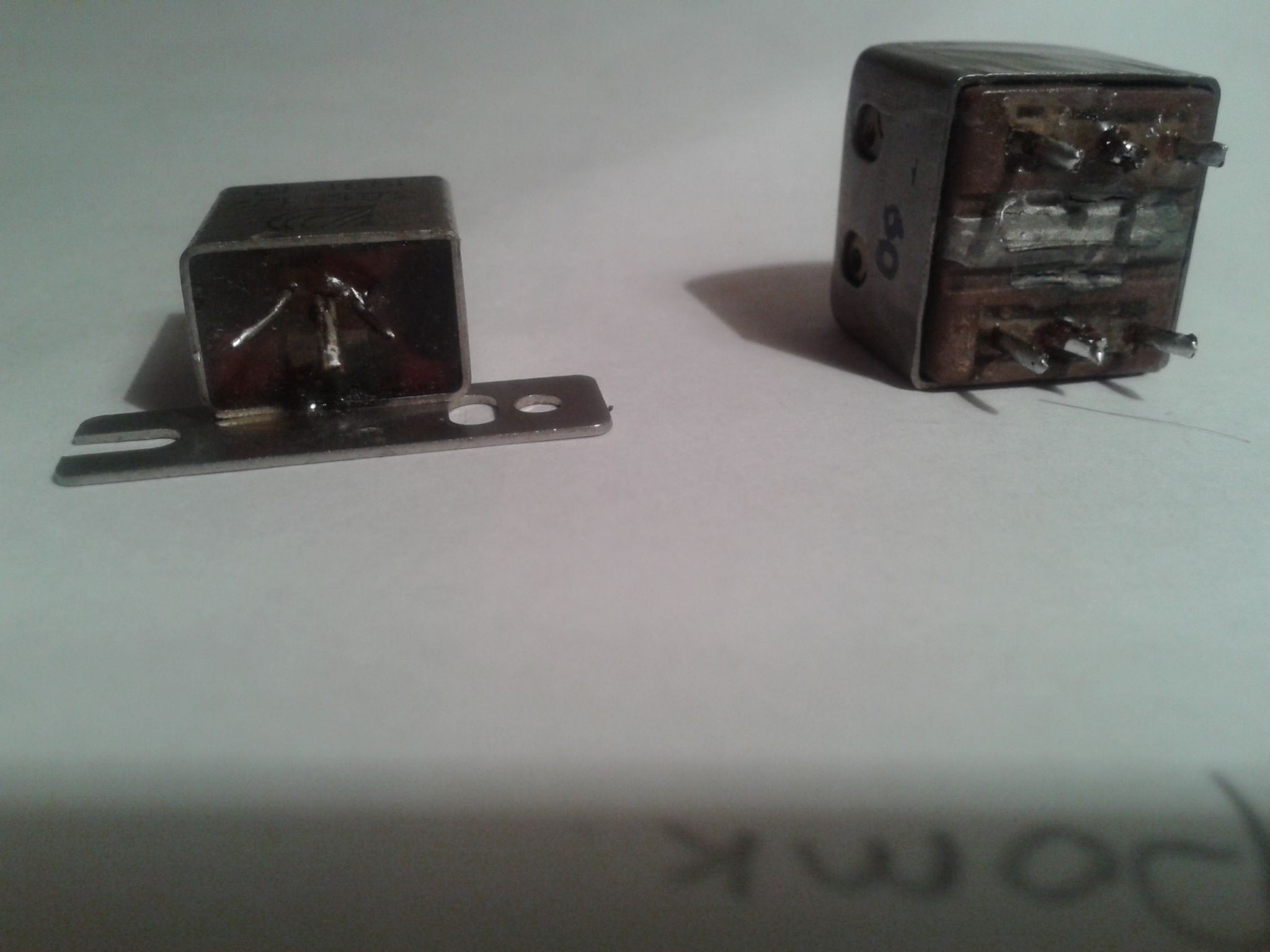

Сергей Эдуардович,доброго вечера! Вот наконец-то приобрел парочку головок и возник вопрос можно ли хотя бы одну из них применить в данном приемнике? Других просто найти не получается! Если возможно применить то не могли бы вы объяснить как их правильно подключать? Пробовал подключать та что больше сразу заводится унч! И по поводу измерений в смесителе . Отпаиваем один вывод диода и этот же вывод через конденсатор 100n цепляем на общий +? Измерение проводим между точкой соединения диода и конденсатора и второго диода? Подскажите пожалуйста, я правильно все делаю? А то при подборе резисторов R3 и R5 и при таком измерении показания мультиметра чет странные.. За ранее большое спасибо!

На меньшей головке написано 3д12 122 , а на большей маркировки нет!

[US5MSQ]

Сергей Эдуардович,доброго вечера!
1.Вот наконец-то приобрел парочку головок и возник вопрос можно ли хотя бы одну из них применить в данном приемнике? Других просто найти не получается! Если возможно применить то не могли бы вы объяснить как их правильно подключать? Пробовал подключать та что больше сразу заводится унч!
2.И по поводу измерений в смесителе . Отпаиваем один вывод диода и этот же вывод через конденсатор 100n цепляем на общий +? Измерение проводим между точкой соединения диода и конденсатора и второго диода? Подскажите пожалуйста, я правильно все делаю? А то при подборе резисторов R3 и R5 и при таком измерении показания мультиметра чет странные.. За ранее большое спасибо! На меньшей головке написано 3д12 122 , а на большей маркировки нет!

1.В принципе в ФНЧ можно применить практически любую универсальную или воспроизводящую магнитофонную головку. 3д12 122 - монофоническая. т.е. с одной обмоткой и на ней можно сделать однозвенный ФНЧ. для точного задания частоты среза желательно измерить её индуктивность. Если нет измерителя, то можно воспользоваться звуковой картой (ЗК) и какой-нибудь программой спектроанализатора, например Спектролабом. Параллельно катушке подключаем конденсатор (плёночный, бумажный, только не керамику) 22-33 нФ. к выходу ЗК через резистор 5,1-10 кОм подключаем этот параллельный контур, напряжение с него через разделительный конденсатор 1-10 мкФ (плюсом к ЗК) и резистор 5,1-10 кОм подаем на линейный (или микрофонный) вход ЗК. Запускаем свип-генератор и находим частоту резонанса, и далее по формуле Томсона вычисляем индуктивность.
2.Напряжение ГПД нужно измерять на этом вспомогательном конденсаторе

[said-97]

2.Напряжение ГПД нужно измерять на этом вспомогательном конденсаторе[/quote]
2.Напряжение ГПД нужно измерять на этом вспомогательном конденсаторе[/quote]
Сергей Эдуардович, а относительно чего измерять? Относительно минуса ? Так там полное питание. К конденсатору же припаиваем вывод диода который выпаяли? или чет я совсем запутался.. Вы уж больно не пинайте .. совсем не соображу... А за головки спасибо большое проверю как вы и сказали!

[US5MSQ]

Измеряем напряжение на выводах этого конденсатора, т.е. между общим проводом и точкой подключения его к диоду.
И вообще, когда это особо не оговаривается, всегда подразумевается изиерение напряжений по отношению к общему проводу
