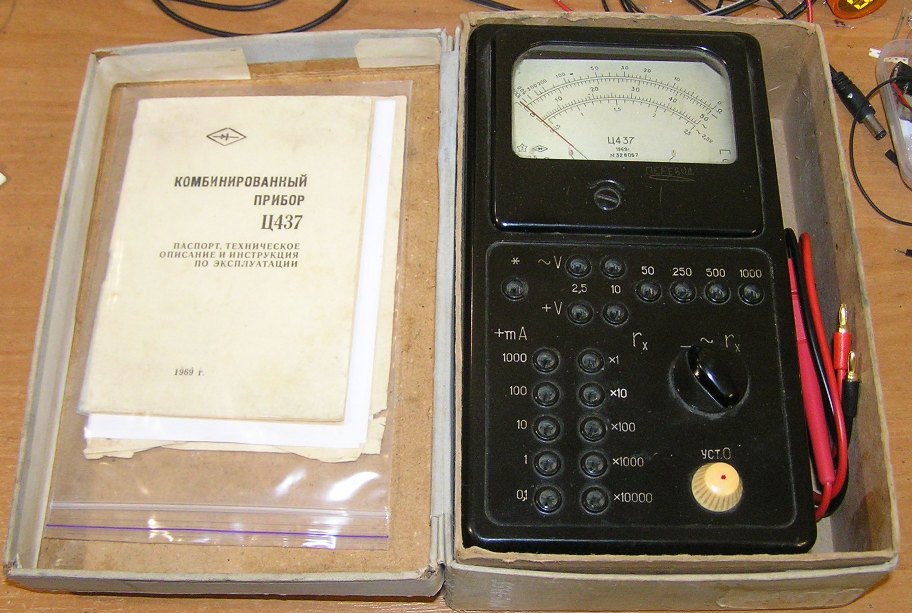

Ампервольтомметр (авометр) Ц-437 выпускался с 1964 года Житомирским заводом «Электроизмеритель». Ц-437 является комбинированным прибором, предназначенным для измерения тока и напряжения в цепях постоянного тока, сопротивления постоянному току, эффективного действующего значения напряжения синусоидальной формы в цепях переменного тока частотой от 45 до 40000 Гц. Прибор предназначен для использования при эксплуатации радиотехнической аппаратуры и средств связи, а также радиолюбителями.

Ц-437-в-коробке_1

Розничная цена Ц-437  составляла 21 руб, т.е. всего на 1,5 рубля дороже Ц-20, но при этом он практически по всем параметрам заметно лучше : класс точности прибора 2,5 при измерениях на постоянном токе (у Ц-20 4,0) и 4,0 при измерениях напряжения в цепях переменного тока. Входное сопротивление 10кОм/в на постоянном и переменном (кроме предела 10в, где 5кОм/в) токе, в то время как у Ц-20 входное сопротивление 10кОм/в на постоянном, а переменном всего 2кОм/в.  И с питанием омметра у Ц-437 тоже всё проще – только одна квадратная батарейка.

Пределы измерений  Ц-437:

постоянного тока: 0,1—1—10—100—1000 ма;

напряжение постоянного тока: 2,5— 10—50—250—500— 1000 в.

напряжения переменного тока; 2,5— 10—50—250—500— I000 в;

сопротивления постоянному току: 300— 3 000—30 000—300 000—3 000 000 ом.

Основная погрешность прибора: при измерении тока и напряжения постоянного тока не более ±2,5% от конечного значения шкалы; при измерении напряжения переменного тока не более ±4,0% от конечного значения шкалы;

Как видим, и пределы измерений Ц-437 выбраны более удачными – при пересчёте показаний его шкалы максимальный множитель (или делитель) равен 2, а в Ц-20 – 4. И максимальные пределы больше до 1000 В (600в у Ц-20) и 1000мА (750 мА у Ц-20).

Конструктивно Ц-437 выполнен аналогично Ц-20: в чёрном карболитовом корпусе с рядами штепсельных гнёзд. Выбор вида измерений производится трёхпозиционным переключателем, а пределы выбираются посредством штекеров, вставляемых в соответствующие гнёзда на передней панели прибора. На этой же панели смонтированы все детали и измерительная головка.

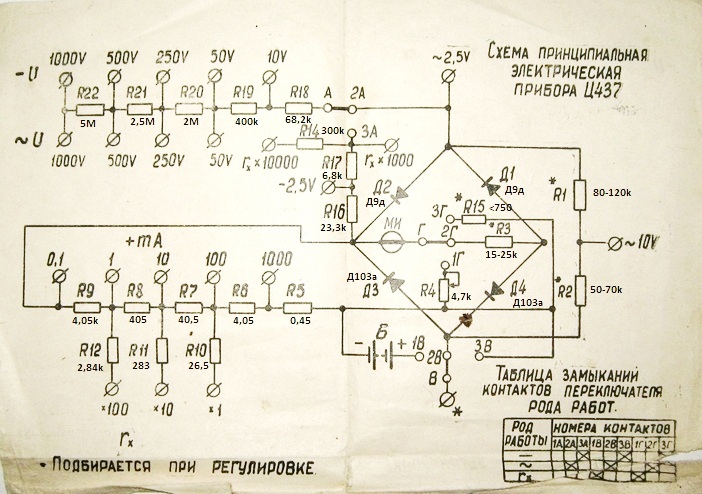

Кстати, нормальной схемы авометра Ц-437  в ИНЕТе я не нашёл, схема приведённая в справочнике  Наухатько А.Г. (Справочник по комбинированным электроизмерительным приборам.1990) содержит ошибки. Выкладываю здесь правильную схему Ц-437, взятую из паспорта прибора с указанием номиналов всех деталей.

Схема-Ц437-с-номиналами

Архивы с найденной мной документацией можно скачать на форуме. Там же можно будет обсудить и эту статью и сам прибор.

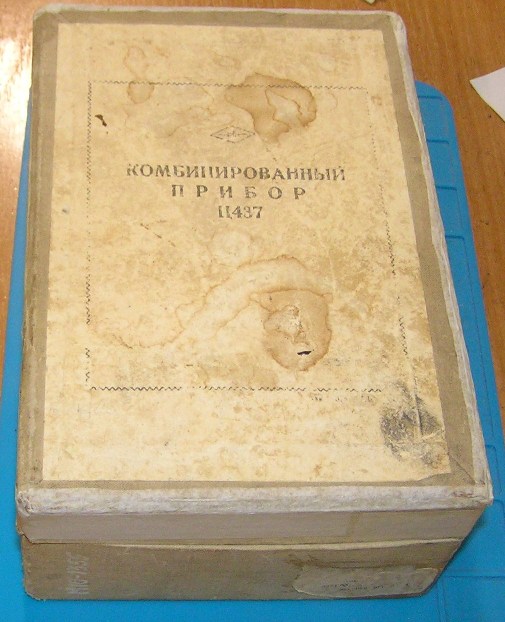

Недавно мне удалось купить авометр Ц-437, но без коробки, документов и родных щупов. Коробку в более-менее живом состоянии и документацию удалось приобрести отдельно,

Ц-437-в-коробке_

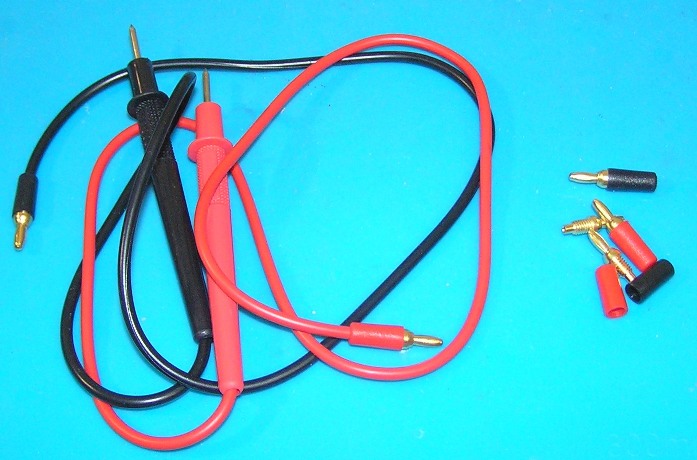

а вот со щупами возникла проблема, поскольку штепсельные гнезда рассчитаны на диаметр штекера 2.5 мм и стандартные 4 мм сюда не походят. Подходящие штекера были найдены на всем известном Али (ссылка) и из китайских же недорогих щупов для мультиметров были изготовлены щупы для Ц-437.

Самодельные-щупы-Ц-437

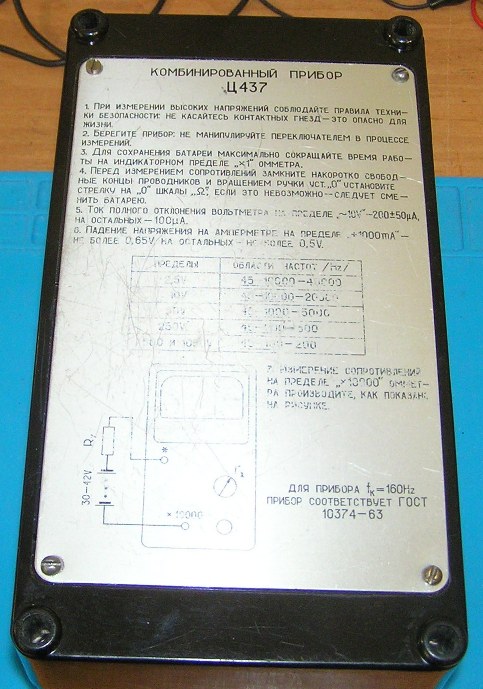

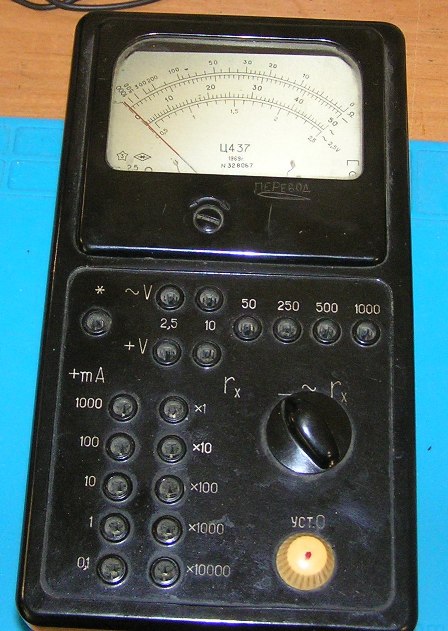

Мой экземпляр Ц-437 1969 года оказался в хорошем состоянии, полностью исправным, без следов вмешательства очумелых ручек.

Тестер-Ц437-1969г_1

Тестер-Ц437-1969г_2

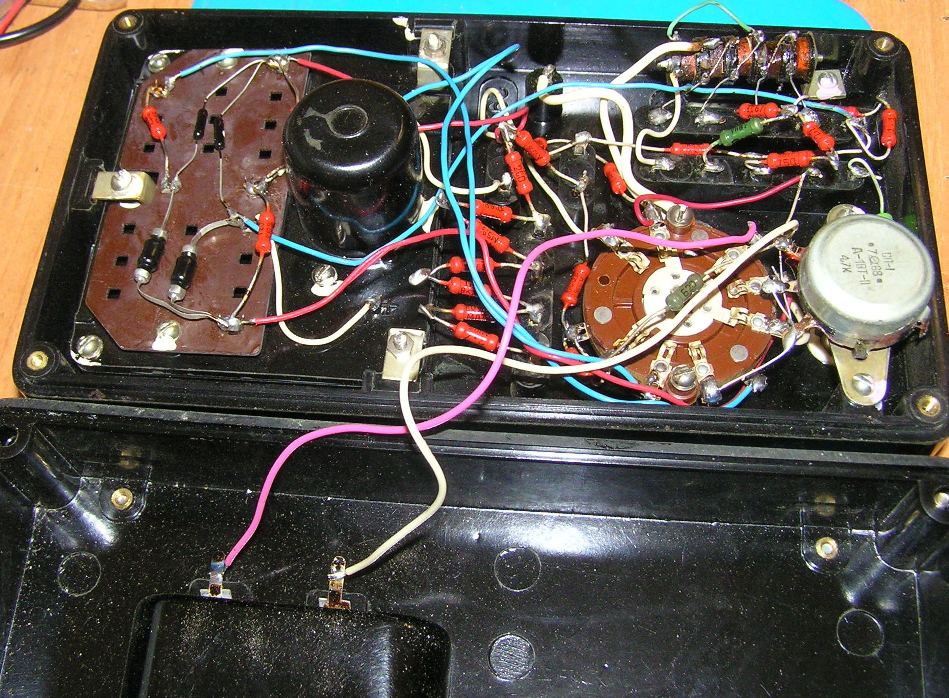

Тестер-Ц437-1969г_Вид-на-монтаж

Погрешность на всех пределах не превышала 2% ( чаще не более 1,5%) и только на пределе измерения переменного напряжения 10в показания прибора были завышены на 5%. Пришлось сделать «подгонку» номиналов резисторов R1+R2, как описано в инструкции. В результате теперь и по переменному напряжению погрешность не превышает 3%.

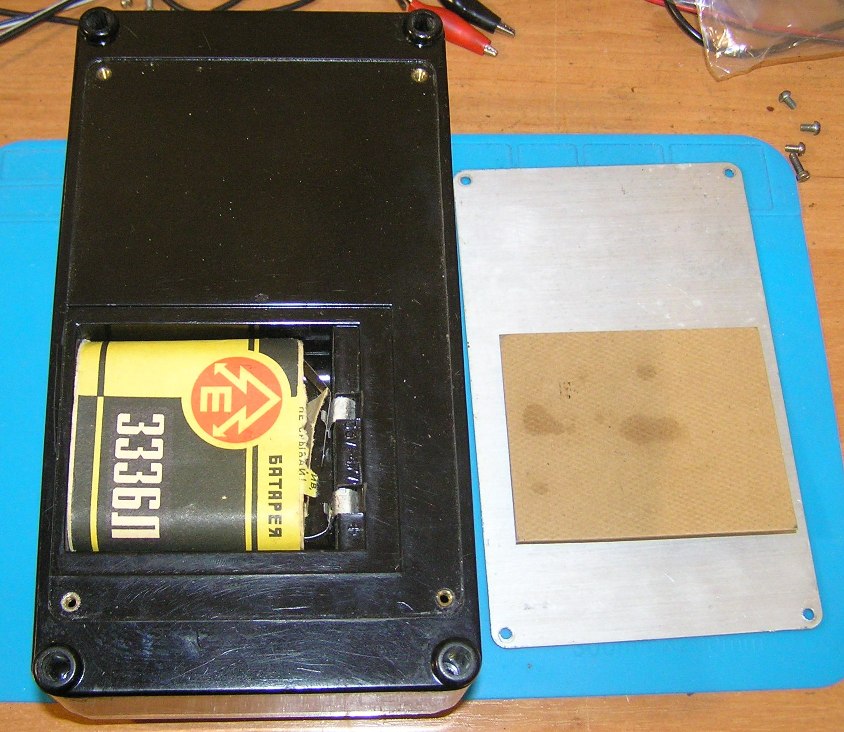

тестер-Ц437-1969г.-с-батарейкой-1975г

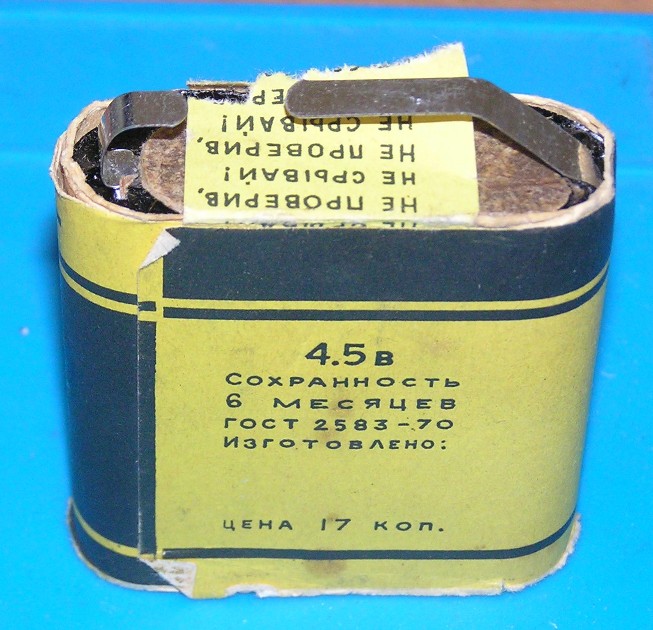

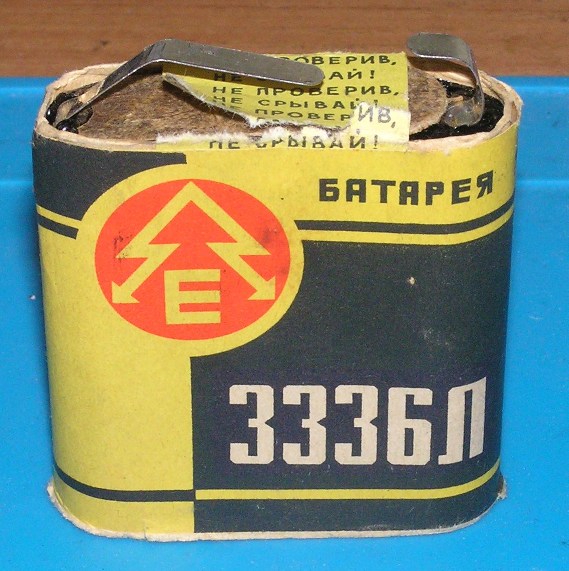

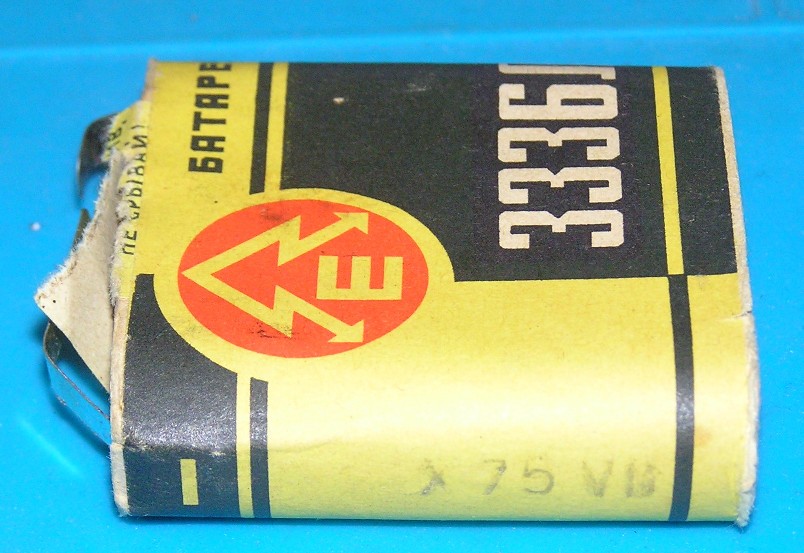

В батарейном отсеке обнаружил квадратную батарейку 3336Л 1975 года – настоящая капсула времени!

Батарейка-3336Л-1975года_1

Батарейка-3336Л-1975года_2

Батарейка-3336Л-1975года_3

Батарейка была неповреждённая, полностью высохшая как мумия, но при этом подавала признаки жизни: на нагрузке 10 МОм (мультиметр RICHMETERS 109) выдала ЭДС 4в, правда при нагрузке в 1 МОм (мультиметр DT838) напряжение упало до 2в. Совсем неплохо для 50-летнего возраста.

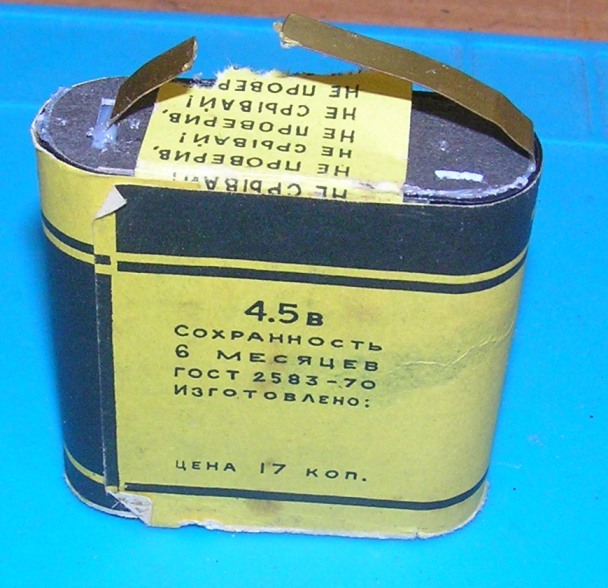

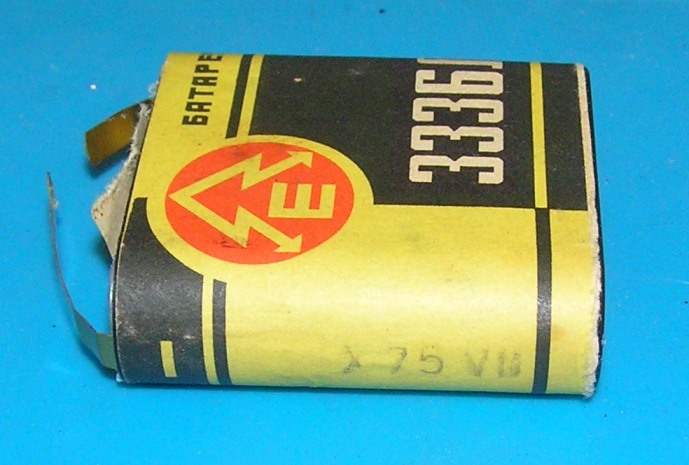

Вторая жизнь батарейки 3336Л.

Новая-жизнь-батарейки-3336Л_1

Новая-жизнь-батарейки-3336Л_2

Новая-жизнь-батарейки-3336Л_3

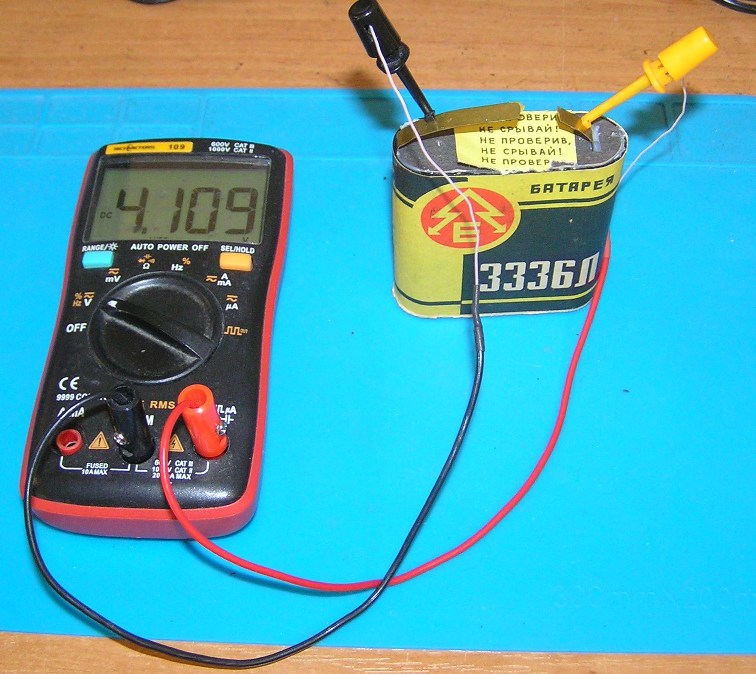

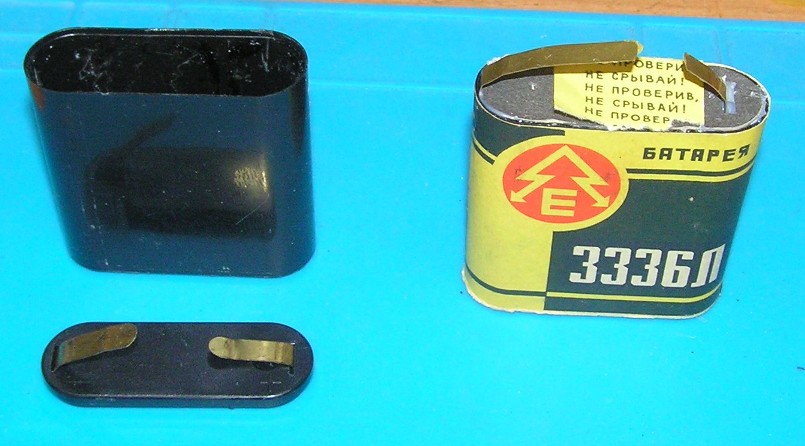

У меня в запасниках накопилось несколько разряженных импортных квадратных батареек  3R12. Они легко разбираются и из корпуса удаляются разряженные элементы. В освободившемся пластмассовом контейнере я поместил два плоских  литиевых аккумулятора общей емкостью 2,8 А/часа и сверху термоклеем закрепил штатные плоские контакты батарейки  вместе с верхней крышкой. Затем, вдохновившись видеороликами канала Юность, аккуратно отклеил этикетку от старой батарейки 3336Л и приклеил её на новый корпус.

Новая-жизнь-батарейки-3336Л_4

Так батарейка 3336Л 1975 года рождения получила второю жизнь!

С.Э.Беленецкий US5MSQ                                          Май 2025г.                                         г.Киев
