... а как же первоисточник _ частотомер немца Вольфганга на почти одном голом пике на четыре знакоместа с которого все и началось...

В основу конструкции положен доработанный проект Wolfganga DL4YHF http://www.qsl.net/dl4yhf/freq_counter/freq_counter.html. Собственно, сам ЧТМ реализован на ...

Нужен такой приёмник, чтобы школьники могли повторить.

https://us5msq.com.ua/forum/viewtopic.php?f=23&t=108
Думаю, что такой под силу повторить школьнику. Трудности могут возникнуть с запайкой SMD микросхемы. Но для этого же есть наставник)
На алиэкспресс много предложений таких наборов. Есть и ...

Здравствуйте, Сергей Эдуардович!
Спасибо за интересную конструкцию. Детальки заказал, в местном отделении Чип и Дип не всё в наличии было. Заказ в пути. Как детали придут запаяю и буду включать.
Пока идут детали перепишу программу для синтеза. Адаптирую её под приёмник.

Ограничения движка форума не позволили добавить больше 3х вложений...

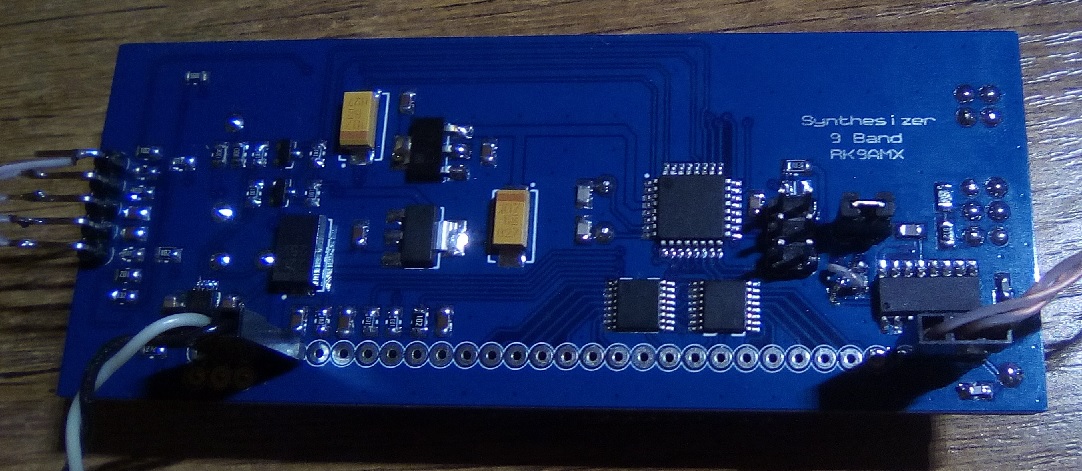

На днях пришли платы. Собрал полностью только синтезатор. Для основной платы и ДПФ не все детали были в наличии. Придется посетить магазин радиодеталей. :)
Без косяков конечно не обошлось...
В плате синтеза перепутаны RX/TX UART. Взял кривую схему из "этих ваших интернетов".
Программу синтезатора ...

Оба варианта ПДФ рассчитаны на источник сигнала 50 Ом и высокоомную нагрузку: 3,8 кОм (Junior) и 1.5 кОм (STEP 1).


Сергей Эдуардович, благодарю за подсказку.
Изначально в ДПФ Junior'а не подключил резистор 10кОм по входу. Поэтому получалась какая-то ерунда. Вот и засомневался. В итоге ...

Доброго вечера, Сергей Эдуардович.
SMD-монтаж не пугает, более того, на мой взгляд он проще. Буду пробовать на FSA3157 (у меня в наличии какой-то аналог, точную маркировку не помню). Чуть подправил плату и добавил макет будущего ДПФ. Платы заказал в Китае. Как придут проверю разные варианты ДПФ ...

Сергей Эдуардович, а для чего,если не секрет ,вы применили стабилизатор на 5 вольт для питания шкалы? Ведь можно было обойтись простым мостом и электролитическим конденсатором.Там питание шкалы по даташиту до 30 вольт
Крутил как-то аналогичный китайский вольтметр. Запитал его от лабораторного БП и ...

Здравствуйте!
Всегда с удовольствием читаю ваши статьи, Сергей. Делал несколько приемников по вашим схемам. И вот очень мне понравилась схема Junior'а. Решил её повторить, но с небольшими изменениями под свои условия.
Во-первых: сделать не 2 на 6-10 диапазонов (пока не решил сколько).
Во-вторых ...
