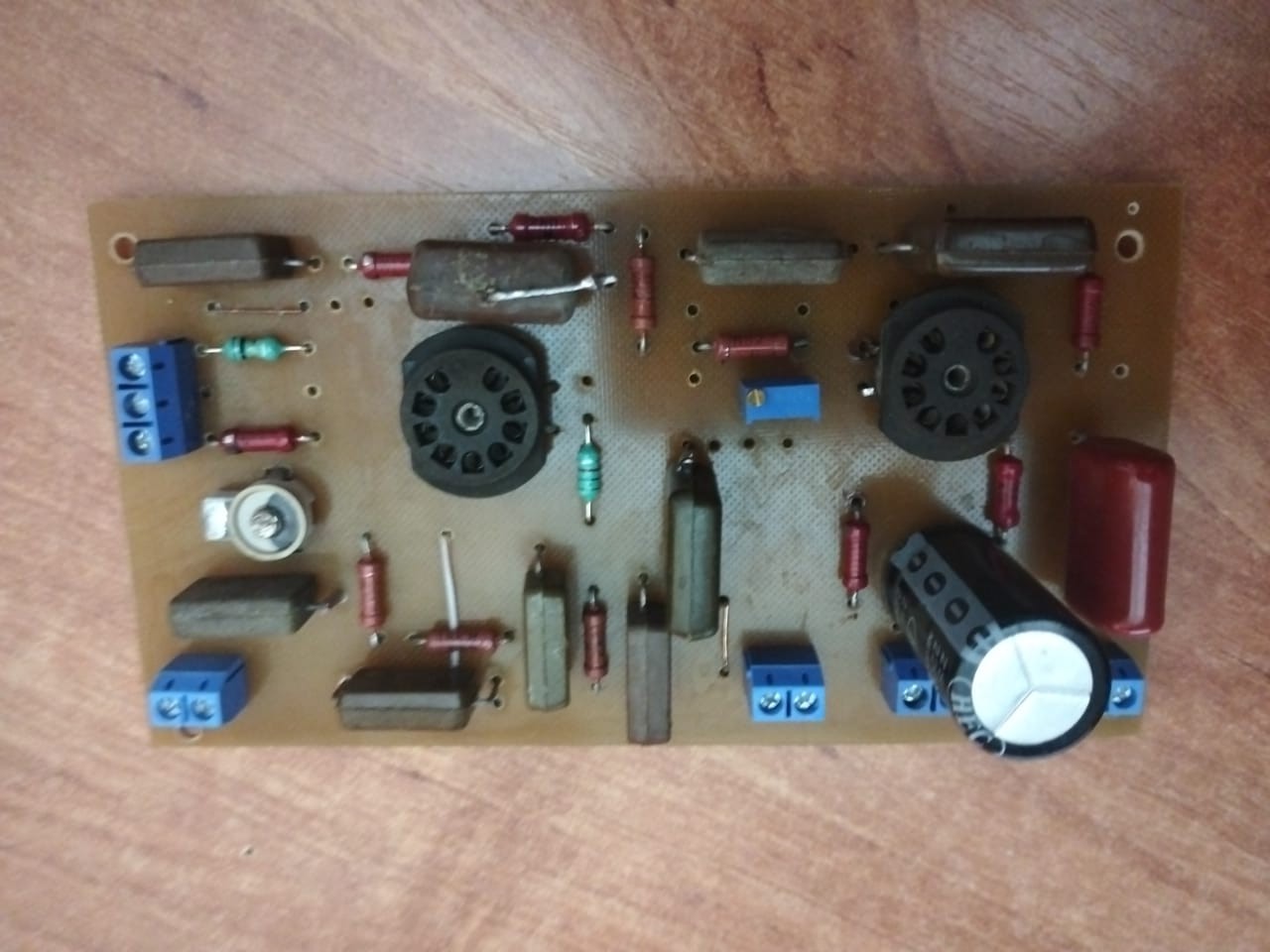

На плате есть не очевидный "косяк". Расстояния между ног ламповых панелей великовато, ноги хоть и влазят, но с трудом. Мне переделывать лень. Возможно есть и другие проблемы. Так что пользуйтесь "как есть", на своё усмотрение.

Если кому-то ещё это интересно, то в архиве печатная плата приёмника.

Привет,
читал разные форумы и присоединяюсь к другим к просьбе:
пожалуйста, разведите плату по больше размером и на более распространенные катушки типа Toko 10мм, и для КПЕ ненадо места на плате, и по больше размер подстроечников в ПДФ. Хотя бы 1-2см по шире и подлиннее уже будет на много ...

Немного не в тему, но думаю, что многим будет полезно.
Получив несколько раз удары электротоком из-за заземлённых металлических корпусов аппартов и приборов, я теперь в самоделках использую только токонепроводящие материалы. Даже для своего заводского трансивера Kenwood, сделал своеобразный "чехол ...

US5MSQ писал(а):Alex Hoffman, спасибо, что поделились своим опытом изготовления "коробочек". Очень наглядно и познавательно

Сергей Эдуардович, спасибо за благодарность.

Думаю, что достаточно подробно, но если будут вопросы, постараюсь ответить.
В общем стоимость одной "коробочки", как мне кажется, выходит максимум 1 доллар.

Переднюю панель рисую в Corel Draw и отношу в "распечатку и ламинирование", это ещё около доллара.
Затем клею на лицевую часть, прорезаю и сверлю все необходимы отверстия. Только есть проблема, ламинированая бумага очень плохо сверлится и без определённых фокусов панель будет испорчена. :roll:

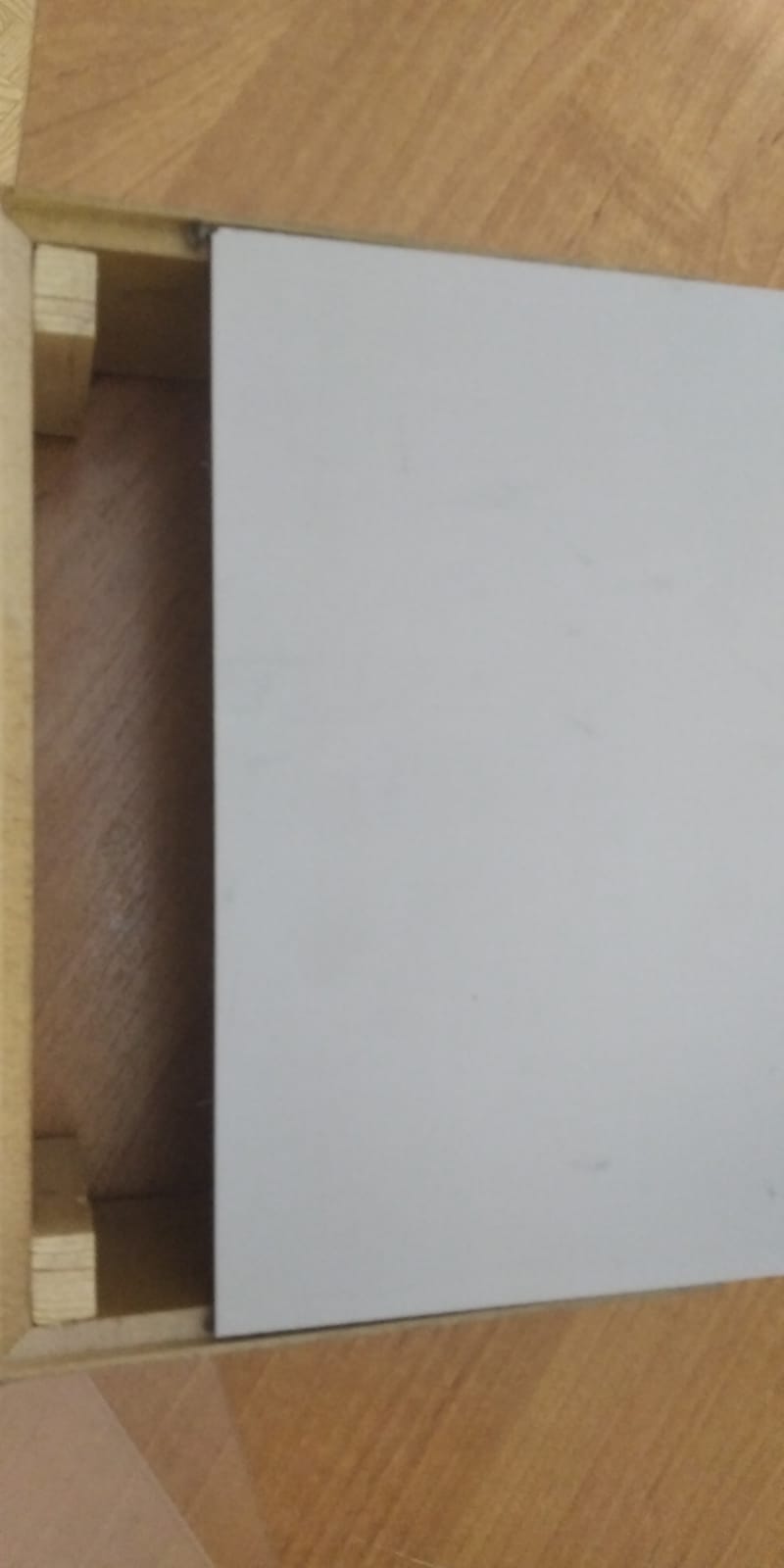

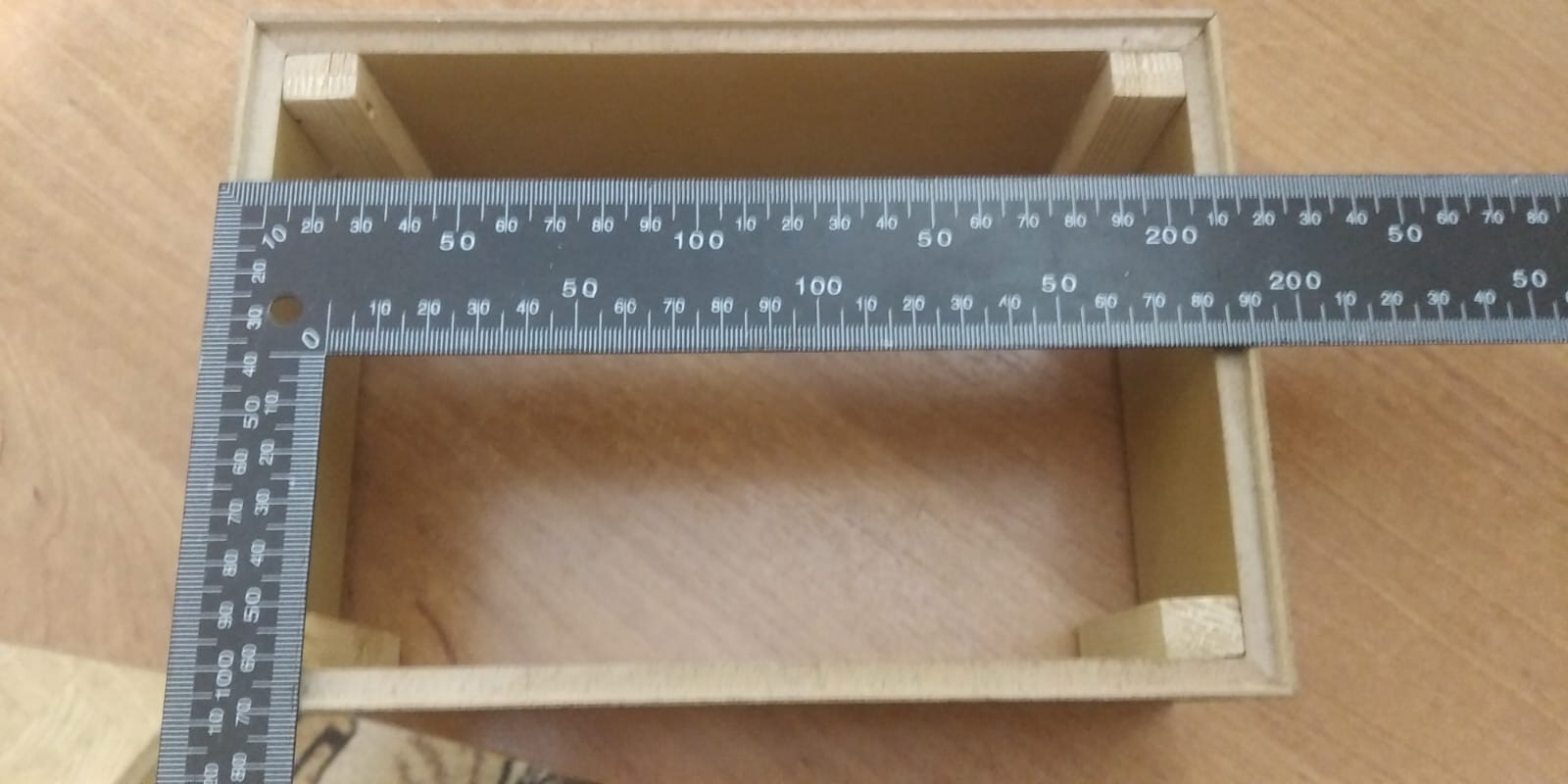

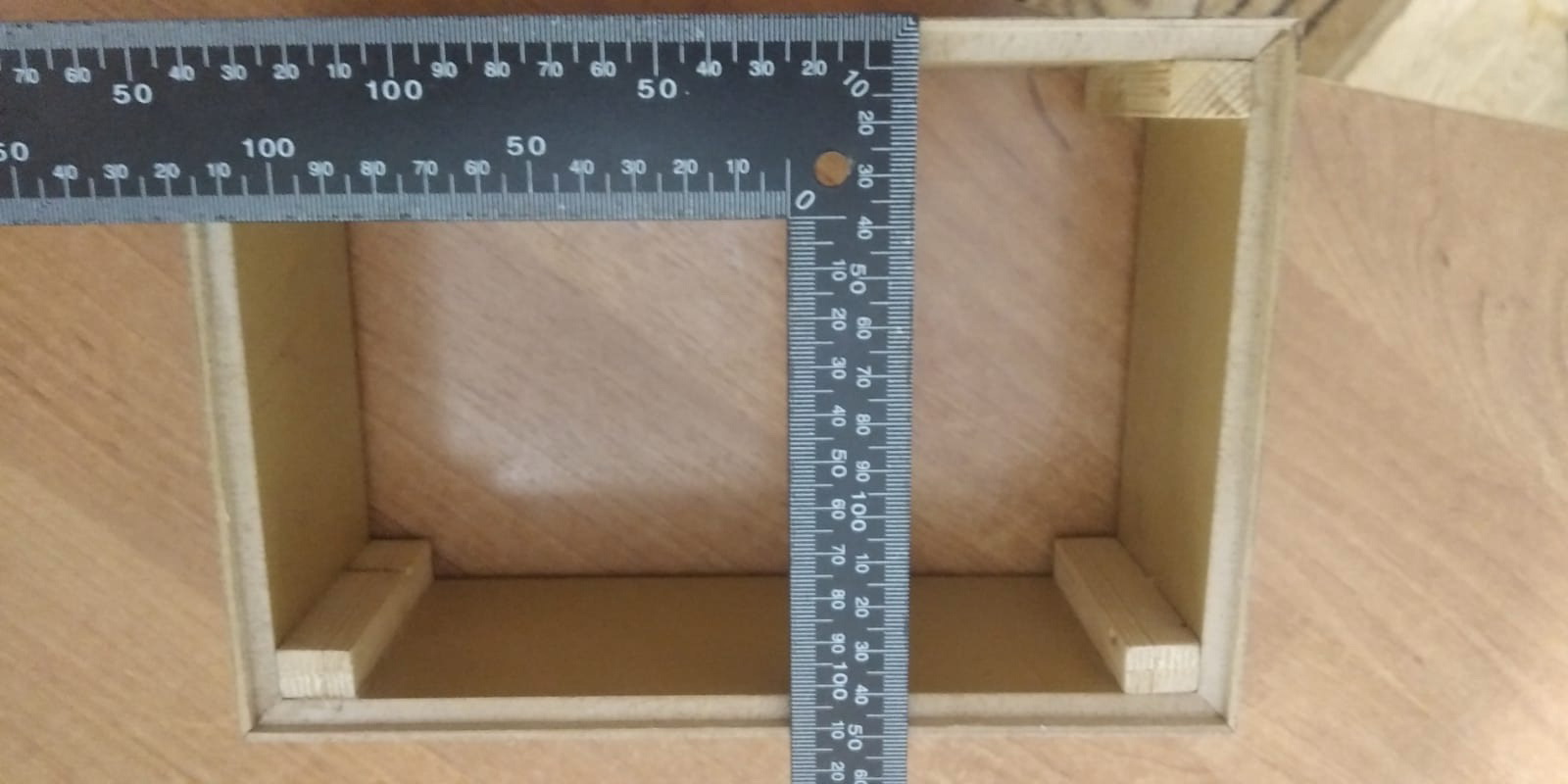

Ну и стандартные размеры моих "коробочек".

Панели мне нарезают на станке ЧПУ в рекламном агенстве из отходов их производства. Обычно это "алюкобонд" или любой достаточно жёсткий пластик. Цвет не критичен. так как на лицевую часть клеится передняя панель, а задняя часть никому не видна и не интерсна.
