Сергей Эдуардович здравствуйте!
Подскажите пожалуйста по такому вопросу.
На схеме подключения синтезатора SuperVFO_LED к основной плате TRX RadioN, я вижу провод, который идет от разъема BFO синтезатора к кварцу Cr1 и резистору R50 основной платы. Я правильно понимаю, что это требуется на случай ...

Сергей Эдуардович, огромное спасибо. Я помню, где-то видел эти схемы, а вот где не мог вспомнить, а тут прям как по заказу
Значит буду делать на 6Ф1П по этой схеме: Правда аногодного у меня будет порядка 250 вольт.
Насколько я понимаю, триодная часть здесь не нужна?

Сергей Эдуардович здравствуйте.
Посоветуйте лампу в УНЧ для динамика, что нибудь небольшое и маломощное. Может быть подойдет пентодная часть 6Ф1П? А может в параллель две половинки 6Н2П?
Спасибо.

Все же рекомендую восстановить аппаратик, это уже почти винтаж.
Судя по даташиту, у транзисторов 2SC2290 низкая эффективность, около 35-40%. То есть, большая часть мощности уходит в тепло. Следовательно, не стоит снимать с аппарата большУю мощность. Скорее всего имела место попытка "разгона" с ...

Сергей Эдуардович, я не совсем это имел в виду.
Понятно, что нужно включить режим CW что бы подключился гетеродин, конденсор фильтра и заблокировался микрофон... Я про другое, нужно ли переводить плату в режим TX что бы начать работать ключом, или при нажатии на ключ режим TX будет задействован ...

Сергей Эдуардович здравствуйте.
Подскажите пожалуйста, нужно ли при работе на передачу в режиме CW, переводить саму плату в режим передачи, то есть подавать +5В на R28 (по схеме)?
Или достаточно будет нажатия на ключ?
Спасибо.

Спешу поделиться радостью, закончил плату диапазонных полосовых фильтров для STEP2! Так же прилагаю АЧХ: Правда NWT не очень хорошо откалиброван, но порядок цифр понятен
Теперь буду приступать к переделке существующего синтезатора.

Сергей Эдуардович здравствуйте.
Продолжаю эксперименты с платой, как вдруг, по приему появилась "бешеная" чувствительность ну и при этом перегрузки и искажения в УНЧ. Виновника локализовал быстро, им оказался полевой транзистор в схеме АРУ.
Что характерно, с этим узлом я не проводил никаких ...

Сергей Эдуардович здравствуйте.
Наконец-то нашел время заняться наладкой трансивера.
И кажись еще одну ошибку нашел, которая стоила мне двух часов времени :mrgreen: Но тут я сам больше виноват, невнимательность.
Короче, стал проверять напряжения, согласно рекомендациям на схеме, и тут вот что ...

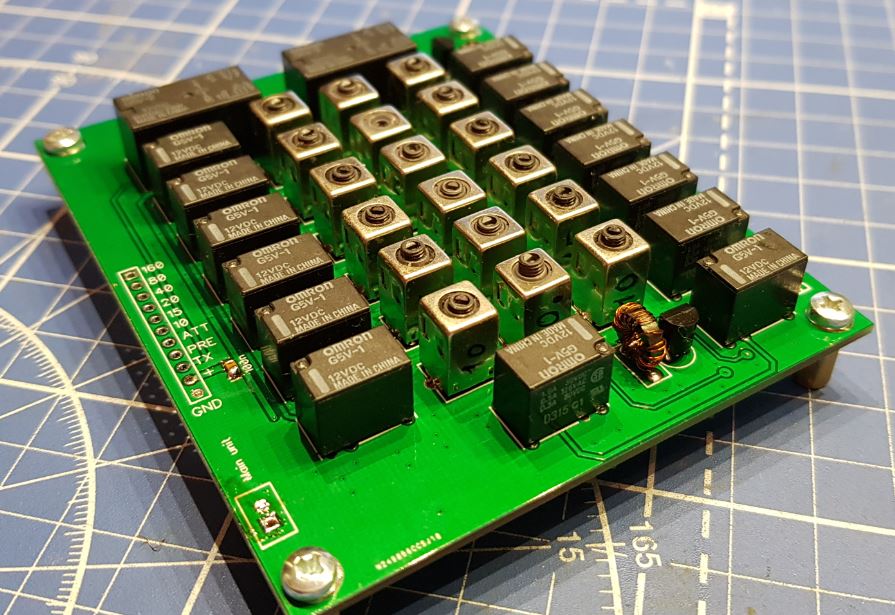

Сегодня наконец-то закончил разводить плату под полосовики, совсем со временем туго...

Плата будет выглядеть примерно вот так:

$matches[2] $matches[2] ДПФ3Д3.JPG

Заказал производство у китайцев, под ЛУТ, наверное, не пойдет. Много мелких дорожек, переплата за разумное количество перемычек.
