Выпаянные транзисторы проверил на приборчике LCR-T4 .
Тот транзистор, который вторым впаивал, определился как биполярный. Молодцы китайцы :lol ...

Проверил. Действительно полевик...
Выпяал, впаял другой - не работает.
Впаял третий - заработало
Звучит вот так.

Спасибо, буду проверять.

Сам УНЧ работает нормально.

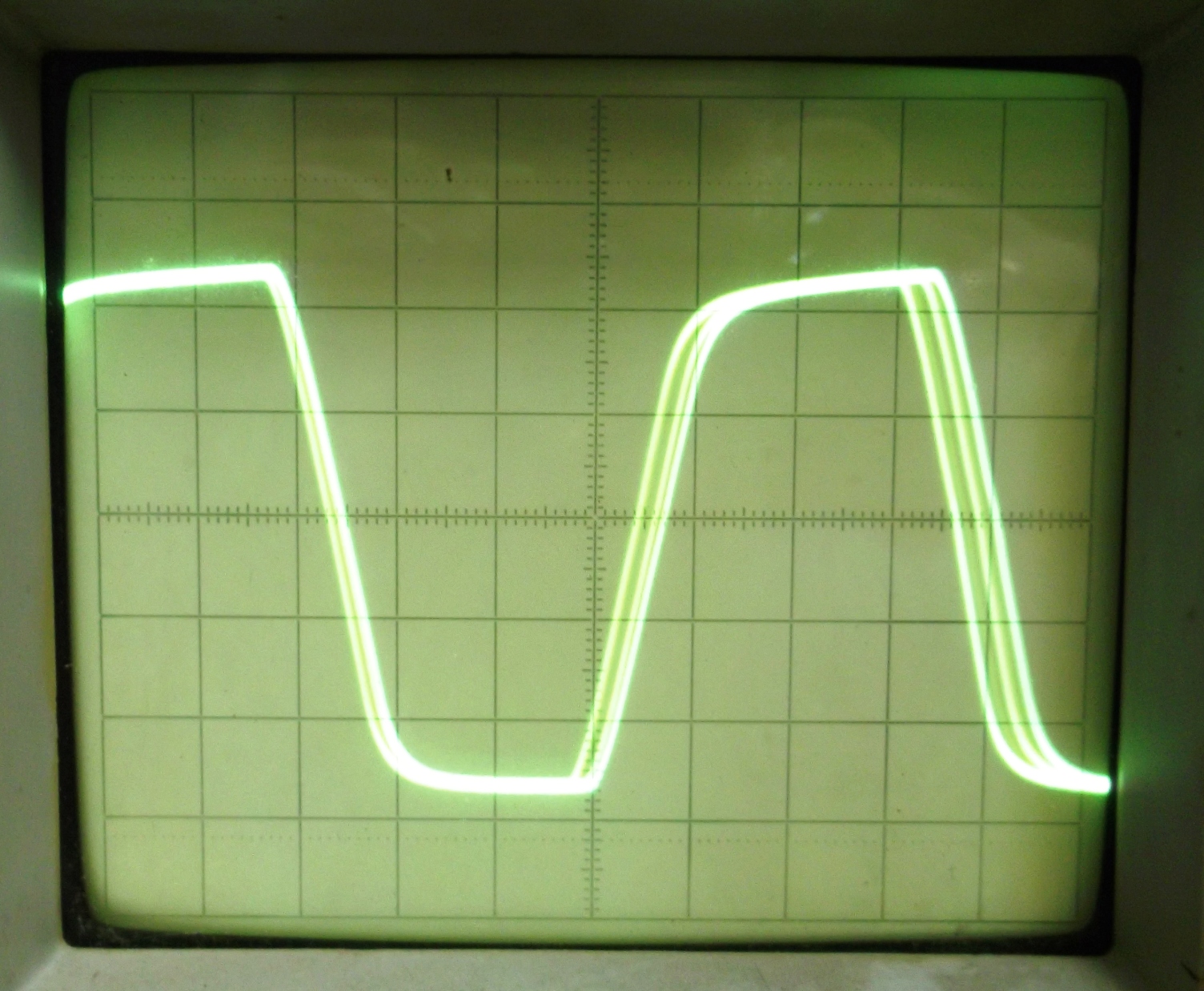

Если разомкнуть цепочку АРУ, то на выходе УНЧ сигнал ограничивается симметрично на уровне 4 В:

Здравствуйте, Сергей Эдуардович.
Опять я с вопросом к Вам :)
Запустил плату на приём, но есть одна, как мне кажется, проблема - АРУ не отрабатывает должным образом.
При уровнях до 9 баллов звук хороший, ничего не перегружается (не знаю, видны ли Вам ссылки).
Но если сигнал имеет уровень S9+10дБ и ...

Здравствуйте, Сергей Эдуардович. Спасибо за быстрый ответ.
Зачем понижать усиление УПЧ в режиме передачи? Может проще будет отказаться от микрофонного усилителя?
Возможно ли заменить реле на твёрдотельные ключи типа 4053? И ввести коммутацию входа/выхода, чтобы использовать одну плату ДПФ.
И ввиду ...

Сергей Эдуардович, ещё вопрос.
Подключил я опорный генератор к первому смесителю и перевёл плату в режим передачи.
На вход опорника подал 180 мВ действующего, на микрофонный вход - 7 мВ.

На выходе первого смесителя (между ногами 4-5) формируется DSB-сигнал, довольно линейный и даже немного ...

Подстроечником выставил 500 кГц ровно.
Частота потихоньку плывёт вниз. А может быть это измериловка китайская прогревается...
Пока частотомера нету, измерял китайским генератором с функцией частотомера: Схемку опорника тоже прикреплю в сплане, вдруг понадобится.

Поцарапался немного с опорным генератором.
Применил пьезик- он сразу встал на частоту 490 кГц, и его удобно было тянуть конденсатором вверх.
Схемка вышла такая:
Вот такая получилась плата. Паянная-перепаянная, несколько деталюшек пришлось снизу к дорожкам паять.
Но в качестве макета ...

Не совсем понял с выходом SSB-сигнала.
Зачем эмиттерный повторитель? Смесителю требуется развязка?
Тем более, выходное сопротивление у него 1 кОм - не так уж сильно отличается от 1,5 кОм-а у смесителя.
А грузим мы его по переменке на 33+50 = 83 Ома...
И разве не нужно выход 5 смесителя "притянуть ...
