Приемник одел в корпус, осталось нанести надписи.
Красота)) вот у меня не когда не получается слесарка(( а хочется красиво! у вас накладка на динамик на 3д принтере напечатана???

У меня тоже слесарка не очень получалась, пока не сделал себе фрезерный станок, а потом 3Д принтер. Передняя панель ...

Приемник одел в корпус, осталось нанести надписи.

Вот и я собрал свой приемник. Собран из набора Сергея Эдуардовича. Могу сказать, если правильно запаяны все детали, приемник начинает работать сразу. Единственное не удобство в этом наборе. Отсутствие монтажной схемы. Паять детали по номерам и искать их номиналы в перечне деталей не очень удобно ...

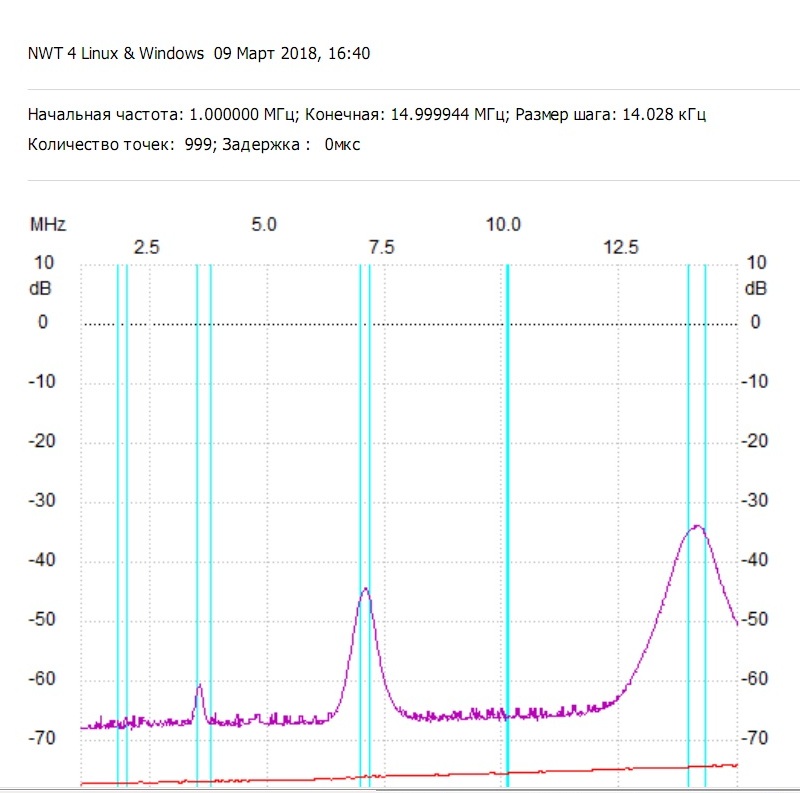

С коммутацией все в порядке. Может что то с высокоомным щупом не так. Собран по схеме Сергея Эдуардовича. Когда вкл АТТ естественно горбы уходят.

Может кто сказать почему NWT показывает такую картинку при настройке ДПФ на 14МГц. ОТкуда взялись с права два резонанса?

Спасибо за ответ. Разобрался.

Всем добрый день
Сергей Эдуардович, я запутался в расчетах. Vэфф с ГПД должно быть 1 вольт. Vэфф оно же Vrms рассчитывается по формуле Vrms=0.707 умноженное на Vpp(амплитудное значение от пика до пика) Значит согласно формуле при Vrms=1вольт значенин Vpp должно быть 1,41 в.
Это правильно или я что ...

Сергей Эдуардович вот скрины с осциллографа. Три лампы и все выдают разную амплитуду сигнала.Сигнал снимался с ОГ. Замерил падение напряжения по Вашей методике, правда у меня стоит резистор 75 ом. Падение на 1 лампе= 0,9В на второй= 0,4В на третей=0,3В.
Я так понимаю что из трех, нормальная лампа ...

Спасибо за ответ. Буду пробовать. У меня отвод от 3 витка.

Здравствуйте.
Сергей Эдуардович подскажите как уменьшить уровень сигнала с ГПД. У меня по осциллографу от пика до пика 4 вольт.
