РАДИОТЕСТЕР

[Dima]

Доброго дня, Сергей Эдуардович. Собрал только генераторную часть, интересное схемное решение, на трёх поддиапазонах генерация стабильная, на четвёртом (10...30МГц) генерация до 14МГц затем срывается. На эмиттерах генератора по постоянному току 0,65В, транзисторы BF450, двухзатворный BF998. На что нужно обратить внимание? Осцилографа нет.
Благодарю.

[US5MSQ]

Здравствуйте.

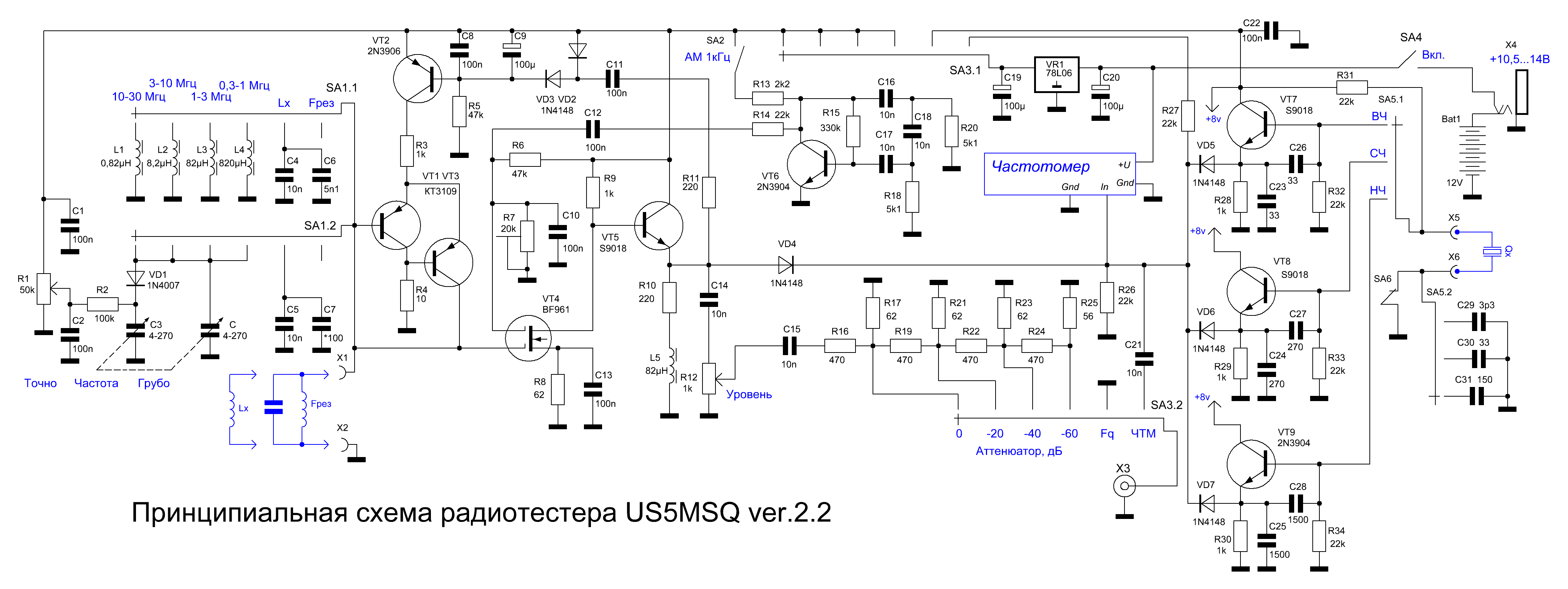

Выложу схему, которая обсуждается.
Что касается Вашего вопроса, пока не знаю, что сказать, маловато информации... А ситуация нелогичная - с ростом частоты условия самовозбуждения по идее улучшаются, а у Вас наоборот Причин может быть несколько
- повышенные потери контурных элементов, прежде всего КПЕ, особенно если он сильно БУ
- поддельные/перемаркированные транзисторы
- неудачный монтаж
Хорошо бы увидеть подробное фото монтажа

[Dima]

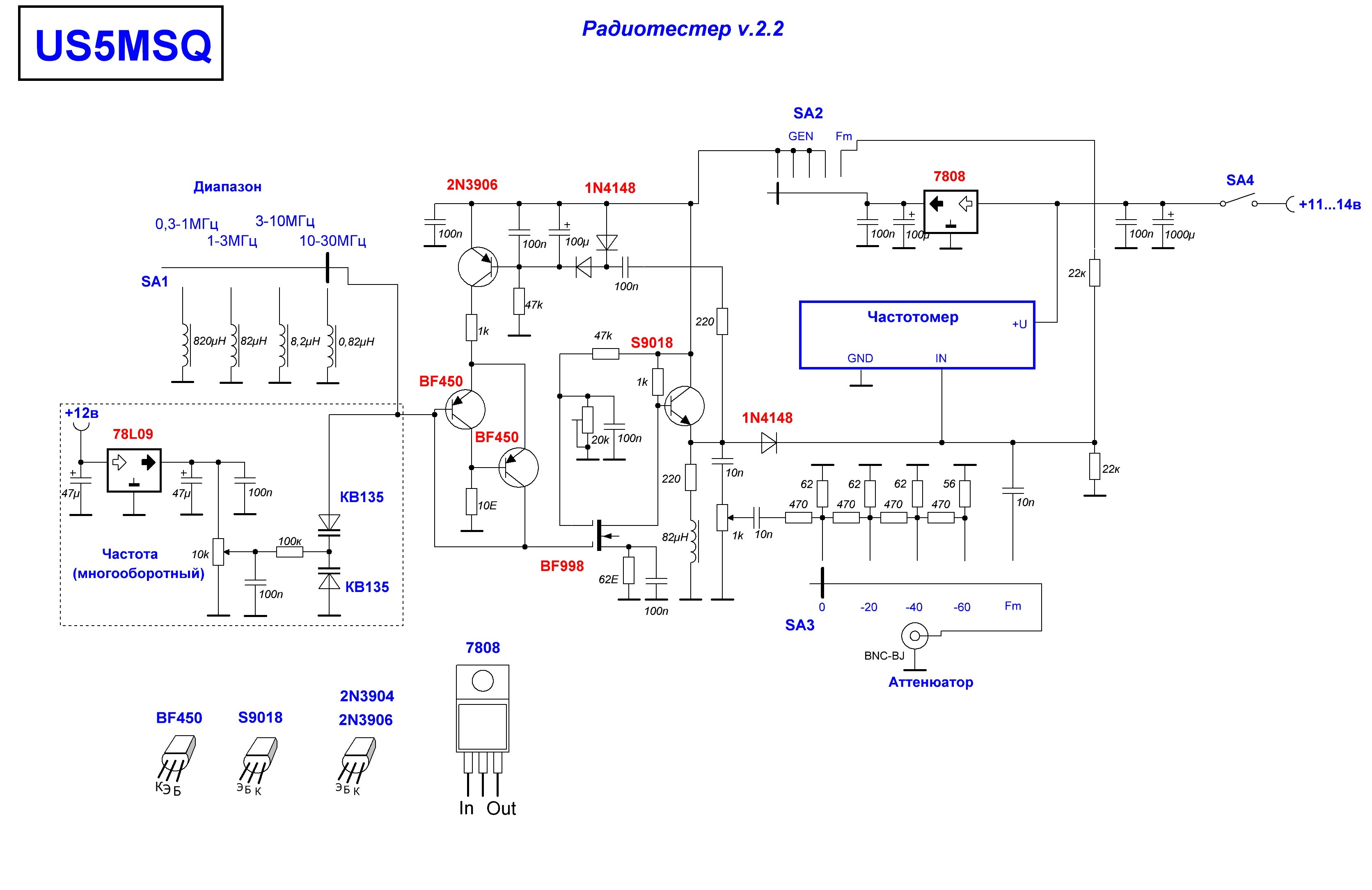

Доброго дня, Сергей Эдуардович. Да показывать особо нечего, КПЕ удалил, полунавесной монтаж тоже, вторая сборка основана на варикапах, все компоненты перед пайкой протестирую. Вариант схемного решения прикрепил. Необходимо Ваше мнение и рекомендации по изготовлению платы (ширина дорожек, зазор с "земляным" проводником).
Благодарю.

[US5MSQ]

Ну а к таком виде работает на частотах 14-30 МГц?

[Dima]

Эффект такой же как и с КПЕ. До 14МГц и всё.

[US5MSQ]

Это с дросселем 0,82 мкГн?

[Dima]

Да, это так. Когда до 13МГц, когда до 14МГц.

[US5MSQ]

Может быть, что это Ваш частотомер выше не тянет? Маловат уровень выходного сигнала для его работы на верхних частотах?
Измерьте уровень выходного сигнала и его равномерность при перестройке по диапазону хотя бы диодным пробником, подобным этому viewtopic.php?f=23&t=125

[Dima]

Сергей Эдуардович, подскажите пожалуйста, как лучше организовать электронную настройку?

[Dima]

Сергей Эдуардович. Частотомер до 90МГц, замерял однажды 30МГц, амплитуда на эмиттере S9018 0,2В по показаниям ВЧ-вольметра, срыв генерации повышает амплитуду до 0,5В. На подходе к срыву генерации частота гуляет +/- несколько кГц. На других поддиапазонах достаточно стабильна.
