Набор для сборки КВ конвертера Молния - ПРОДАНО!

[US5MSQ]

ВСЕ НАБОРЫ ПРОДАНЫ!!!
Вся информация здесь только справочного характера!

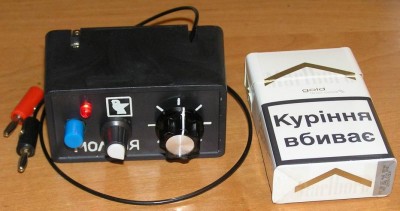

Предлагается вашему вниманию набор для самостоятельной сборки простого малогабаритного КВ конвертера Молния диапазона 15-30 МГц, предназначенного для расширения вверх (вплоть до 30 МГц) коротковолнового диапазона старых приемников, что добавит в “ассортимент” приемника до 6 радиовещательных и 5 любительских диапазонов. Для большей универсальности он выполнен в виде малогабаритной приставки с автономным низковольтным (3 В) питанием, поэтому не требует какого-либо вмешательства в конструкцию приемника.

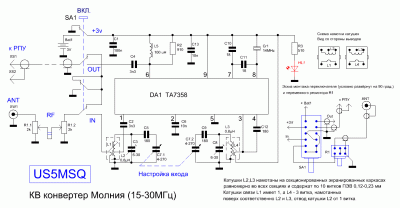

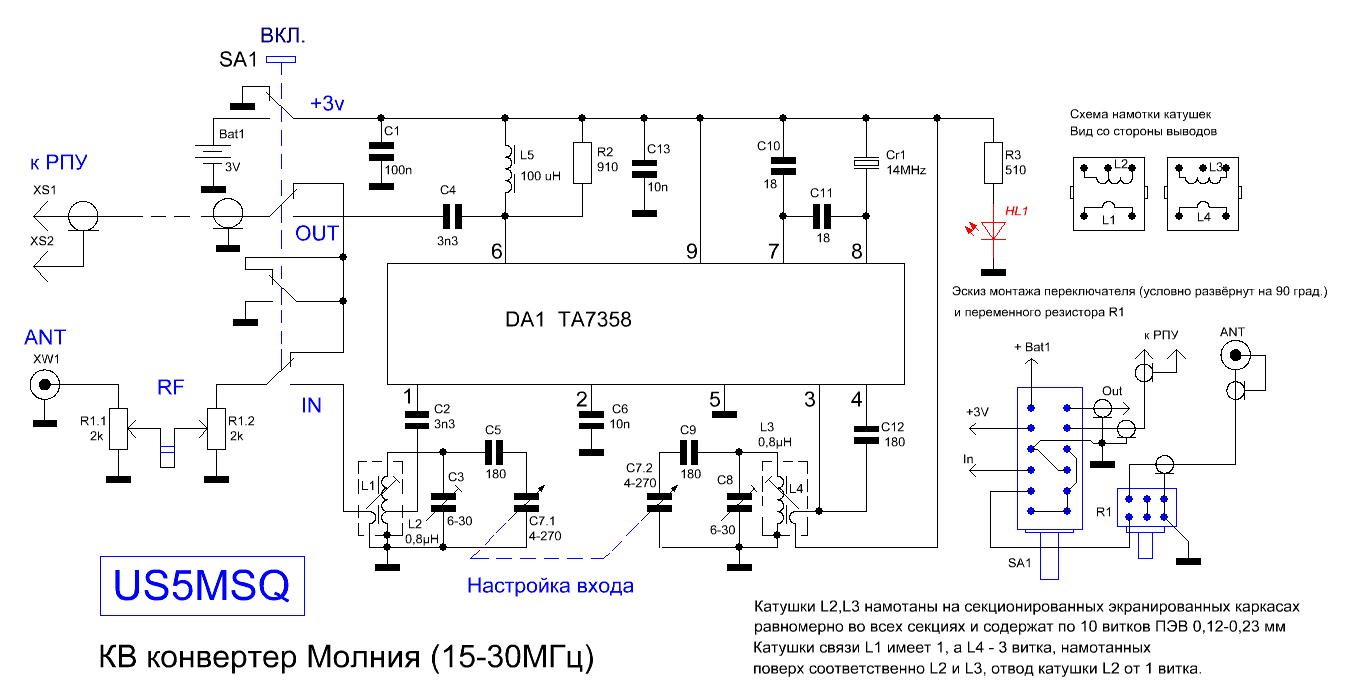

Конвертер экономичен, прост в изготовлении и настройке благодаря применению популярной микросхемы TA7358, подробное описание конвертера приведено в статье http://us5msq.com.ua/korotkovolnovyj-konverter-molniya/

Набор предлагается к продаже в трёх вариантах :

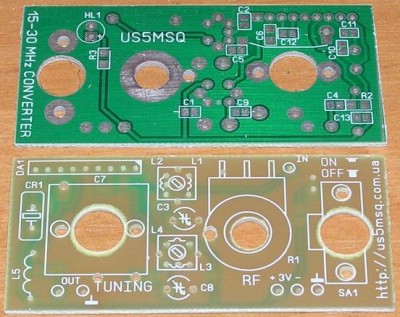

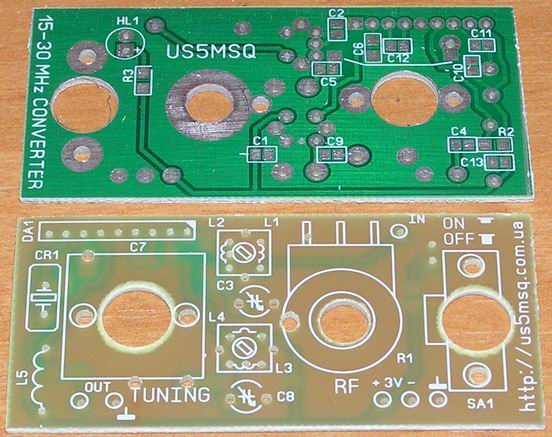

1. Печатная плата с маской и маркировкой 75х35 мм (см. фото)- 45 грн

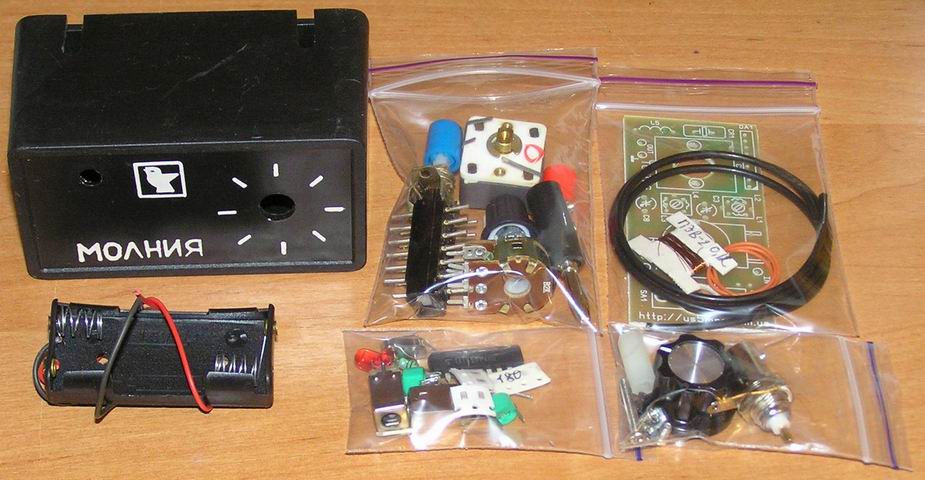

2. Полный комплект деталей (включая корпус и все монтажные элементы) для самостоятельной сборки КВ конвертера Молния (см. фото и перечень деталей в приложении) - 270 грн.

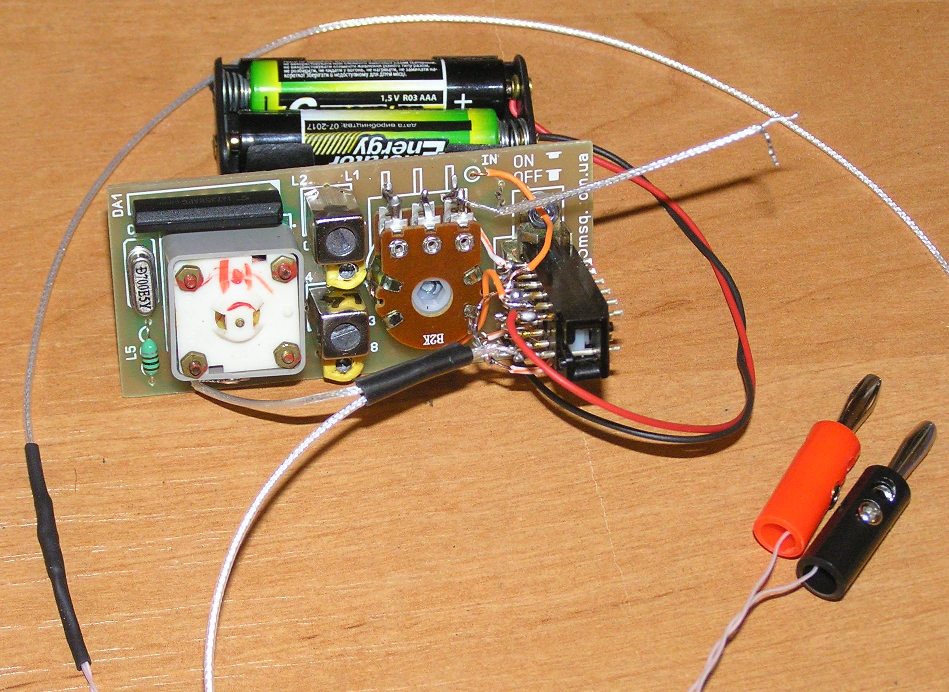

3. Собранный и настроенный КВ конвертер Молния – 450 грн
По вопросу приобретения обращаться в личку или по адресу us5msq@gmail.com
Отправка наборов производится на следующий день после предоплаты - по территории Украины Новой почтой, Интаймом.

[US5MSQ]

Приветствую всех.
До сих пор у некоторых наших коллег возникают проблемы с намоткой катушек на секционированных каркасах тип 1 и тип 3 (см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=103
). Хочу ещё раз обратить ваше внимание, что начинать намотку контурной катушки нужно снизу каркаса, с "горячего" конца, так чтобы "земляной" конец и, разумеется, отвод (или катушка связи) разместились вверху каркаса, накрываемого сверху ферритовой чашкой. В этой части каркаса величина магнитного потока максимальна и постоянна, мало зависит от положения сердечника и, соответственно, максимальна и постоянна магнитная связь между частями катушки (и с катушкой связи в т.ч.).

[VladimirLL]

Хотелось бы почитать отзывы о работе конвертора.

[Boris]

Хотелось бы почитать отзывы о работе конвертора.

Я собирал такой на LA1185, с некоторыми изменениями схемы. Результат отличный.
Потом переделал на ППП, тоже класс!

[US5MSQ]

Приветствую всех.
По просьбе коллеги-радиолюбителя разработал вариант КВ конвертера Молния для приема в диапазоне частот 1,5-4,5 МГц, что позволяет на старые вещательные приемники с непрерывным перекрытием КВ прослушивать любительские диапазоны 160 и 80м, а также свободных операторов на "пионерке" и "стометровке".

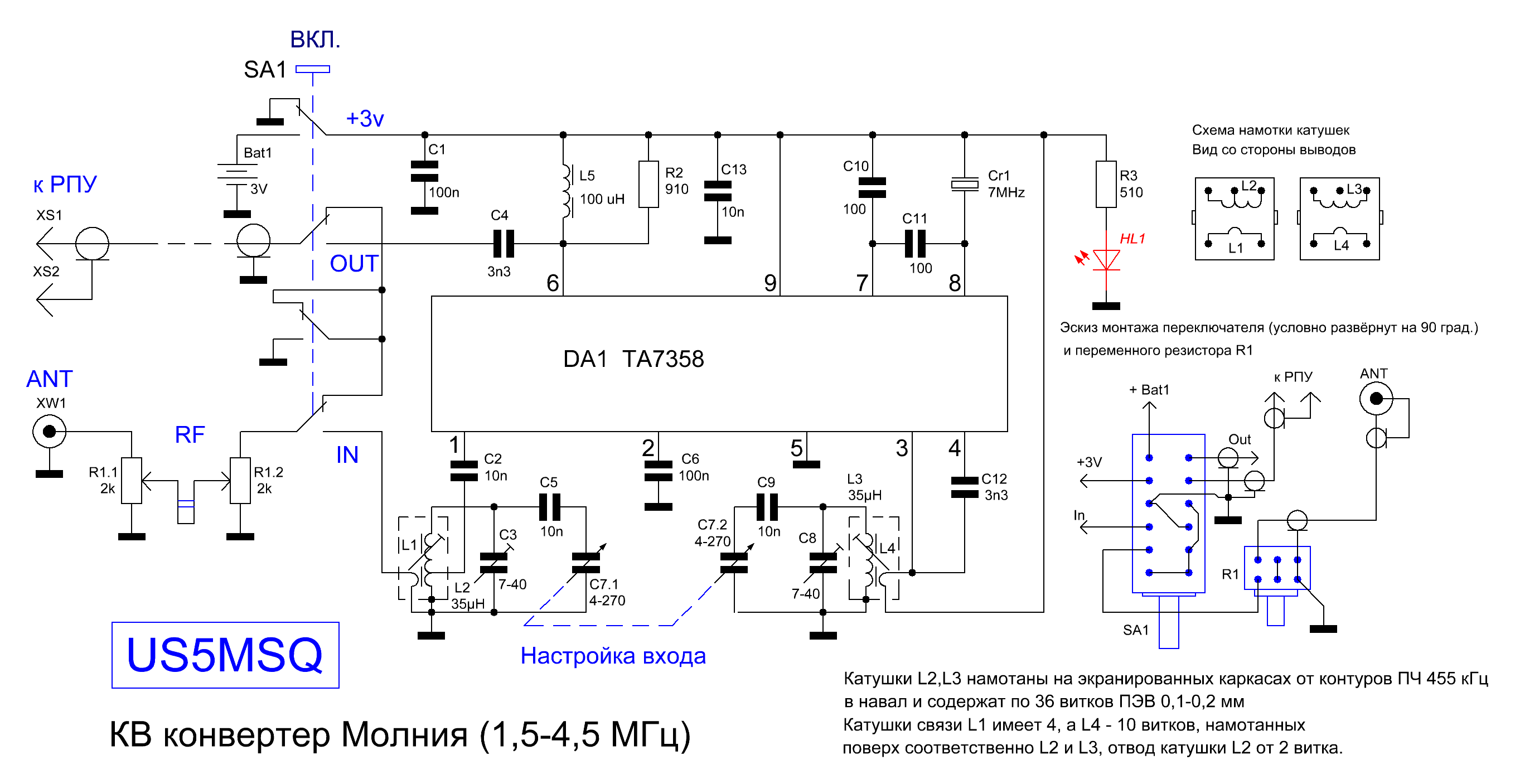

Схема этого варианта приведена в приложении. Изменения коснулись только значений контурных элементов и частоты кварца. Катушки наматываются на каркасах тип 1 -см. http://us5msq.com.ua/forum/viewtopic.ph ... =103#p1278

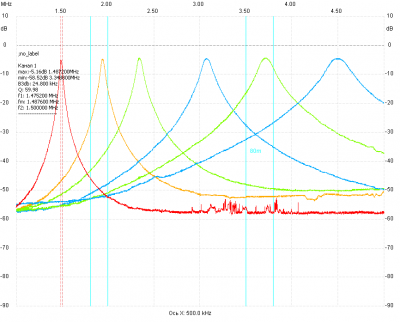

или от контуров ПЧ 455 кГц импортных приемников, намоточные данные приведены на схеме. Благодаря использованию кварца частотой 7 МГц вышеназванные диапазоны попадают в промежутки между вещательными. Усиление этого варианта конвертера по сравнению с базовым вариантом (15-30 МГц)получилось чуть выше - примерно 10-15 раз, а полоса пропускания - уже, при перестройке по диапазону изменяется от 25 до 120 кГц - см. графики АЧХ

[Boris]

Всем доброго вечера!
Отличная идея, Сергей!
Пользуясь актуальностью события хочу вас спросить о следующем.
У конвертера своё автономное питание, почему бы, в этом случае, не пустить на массу "плюс" питания.
Контур L1,L2,c3,c5,c7.1 продолжит оставаться на "массе", т.к. сигнал на вход УВЧ идёт через конденсатор с2.
Контур L3,L4,c8,c9,c7.2 подключаем на выход УВЧ полностью к ноге 3, а сигнал на смеситель (нога 4) подаём через конденсатор с12 прямо с третьей ноги. Катушка связи L4 при этом будет не нужна, её удаляем.
Остаётся только пятую ногу пустить на "минус" питания. Конденсаторы развязки разумеется переставляем. Ну и сигнальный светодиод тоже.
Всё!
Положительное вижу в том, что удалим катушку связи L4, а L5 и кварц тоже будут на "массе"
Хотелось бы знать ваше авторитетное мнение на этот счёт.
Всем успехов в творчестве!
П.с. Большим бонусом может то, что если вместо кварца включить контур с третьей секцией КПЕ получим УВЧ, смеситель Гилберта, ГПД в одном флаконе. Готовый ППП!

[US5MSQ]

Здравствуйте, Борис.
Без катушки связи второй контур будет сильно шунтирован входным сопротивлением смесителя ( примерно 3-4 кОм), посмотрите на приведённые выше АЧХ - с ростом частоты растёт резонансное сопротивление контура (при трёхкратной перестройке по частоте оно возрастает в 9 раз!) и из-за шунтирования контура нагрузкой (входным сопротивлением смесителя) полоса пропускания сильно расширяется и это при катушке связи 1/3,2, т.е. входное сопротивление смесителя трансформировано в контур (увеличено) в 10 раз (примерно до 30-40 кОм) - представляете что будет,если смеситель подключить напрямую в контур ? Второй недостаток прямого подключения смесителя в контур проявляется на верхних частотах КВ - вносимые в контур емкости (выходная УВЧ и входная смесителя) могут затруднют точное сопряжение контуров.
Так что без катушки связи никак нельзя

[Vasas3]

Приветствую всех.
По просьбе коллеги-радиолюбителя разработал вариант КВ конвертера Молния для приема в диапазоне частот 1,5-4,5 МГц, что позволяет на старые вещательные приемники с непрерывным перекрытием КВ прослушивать любительские диапазоны 160 и 80м, а также свободных операторов на "пионерке" и "стометровке".
Схема этого варианта приведена в приложении. Изменения коснулись только значений контурных элементов и частоты кварца. Катушки наматываются на каркасах тип 1 -см. http://us5msq.com.ua/forum/viewtopic.ph ... =103#p1278
или от контуров ПЧ 455 кГц импортных приемников, намоточные данные приведены на схеме. Благодаря использованию кварца частотой 7 МГц вышеназванные диапазоны попадают в промежутки между вещательными. Усиление этого варианта конвертера по сравнению с базовым вариантом (15-30 МГц)получилось чуть выше - примерно 10-15 раз, а полоса пропускания - уже, при перестройке по диапазону изменяется от 25 до 120 кГц - см. графики АЧХ

Правильно ля я понял, что что-бы попасть на диапазон 1, 5 мгц теперь нужно вычитать , то есть настраивать приемник на 5, 5 мгц ? По расчету 1,5 мгц= 7мгц-5, 5 мгц

[US5MSQ]

Здравствуйте.
Нет, чтобы попасть на частоту 1,5 МГц, приемник нужно настраивать на частоту 7+1,5=8,5 МГц, т.е. при использовании этого конвертера приемник нужно всегда настраивать на частоту на 7 МГц выше от частоты приема
