Набор для сборки простого двухтонального генератора

[US5MSQ]

Пожалуй, одним из самых востребованных, а в недалёком прошлом и строго обязательным, приборов на любительской радиостанции является двухтональный генератор. Поскольку одной из основных характеристик передающего тракта трансивера, с точки зрения создания минимальных помех в эфире, является линейность. Недостаточная линейность приводит к искажению излучаемого передатчиком сигнала и расширению его спектра. Оперативно оценить линейность передающего тракта трансивера и настроить его выходные цепи поможет простой двухтональный генератор, собрать который можно при помощи предлагаемого вашему вниманию набора.

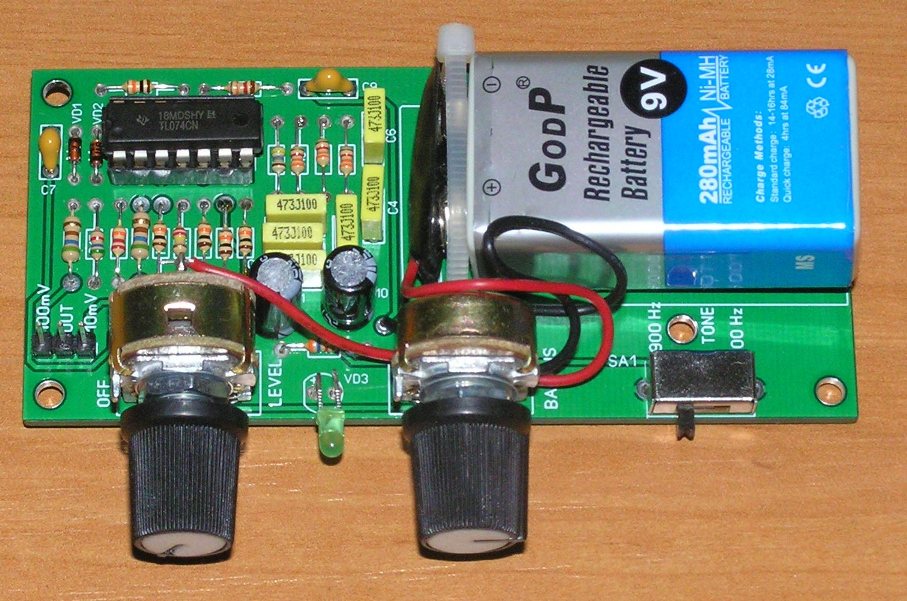

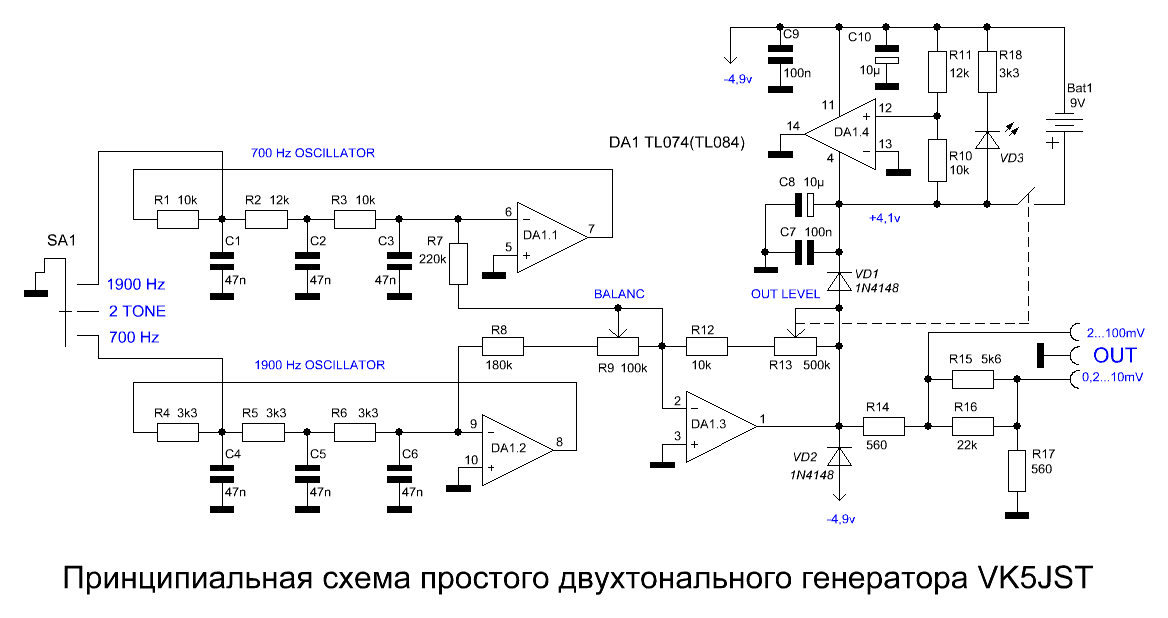

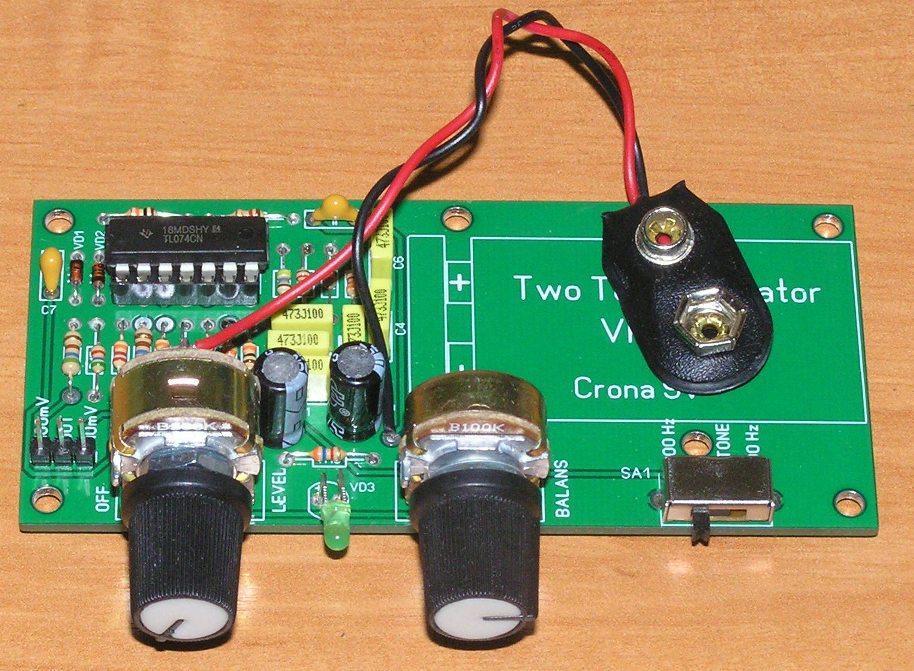

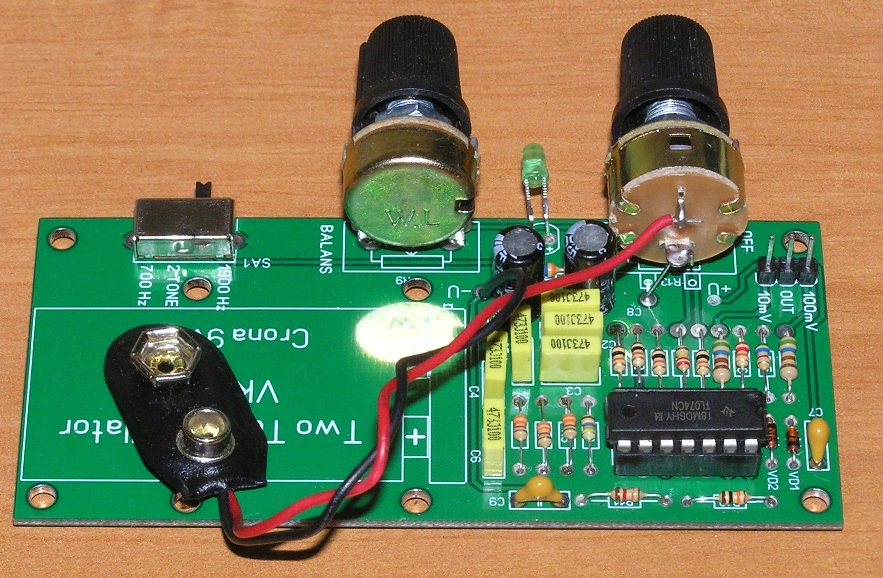

В его основу положен замечательный проект Jim Tregellas (VK5JST)[1]. Благодаря хорошей проработке схемы собранный без ошибок генератор запускается сразу и не требует какого-либо налаживания. Генератор очень экономичен (ток потребления при номинальном напряжении питания 9в не более 7 мА) и сохраняет работоспособность при изменении напряжения питания от 5 до 15 в, что позволяет эффективно и полностью использовать ресурс батарейки. Конструкция компактна, все детали, включая органы управления и батарейку, расположены на одной плате.

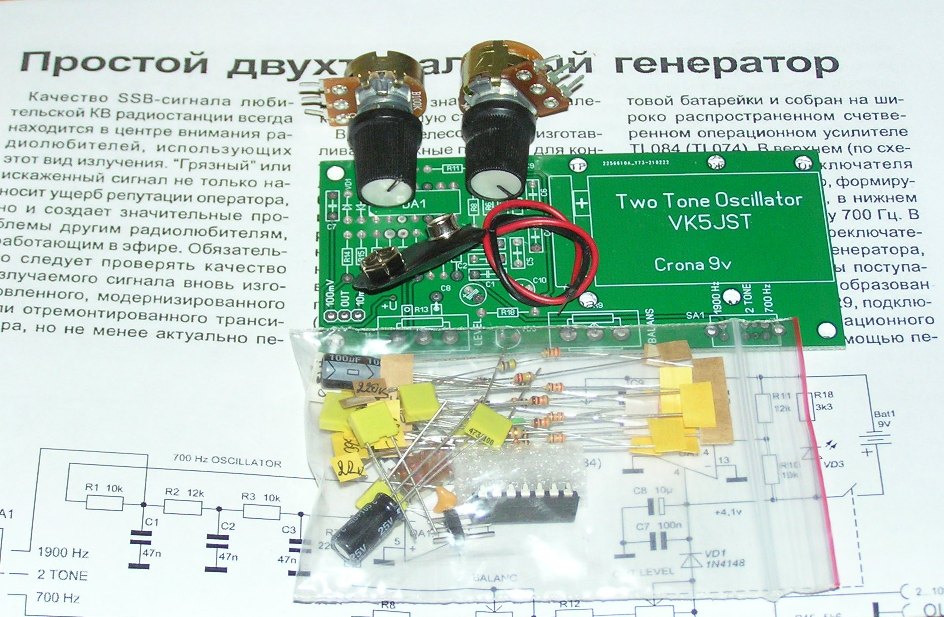

В комплекте набора для самостоятельной сборки есть все радиокомпоненты, устанавливаемые на плату: резисторы (постоянные и переменные), конденсаторы, диоды, микросхема, малогабаритный переключатель, ручки управления, разъёмы. Внешние подключения выполняются при помощи разъёма, входящего в комплект набора. Все детали самые обычные выводные. Полный перечень деталей набора приведён в приложении.
Варианты комплектации набора:
1.Стоимость полного набора деталей (включая плату) для сборки двухтонального генератора (батарейка в набор не входит): 420 грн.
К набору прилагается краткое описание схемы генератора и его возможностей. Более подробно, с иллюстрациями, методы контроля линейности передающего тракта при помощи двухтонального генератора описаны в литературе [2,3,4].

Отправка производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в личку или по адресу: us5msq@gmail.com

Литература
1. Jim Tregellas (VK5JST) http://www.users.on.net/~endsodds/twotones.htm
2.Шульгин Г. (UA3ACM). Двухтональный генератор., ж.Радио, 1981, №4, с.18
3.Скрыпник В. (UY5DJ). Двухтональный генератор., ж.Радио, 1987, №8,с.15
4. Н.Филенко (UA9XBI) Двухтональный генератор – простейший инструмент для проверки линейности усилителя мощности - http://www.cqham.ru/dualt.htm
