Продам универсальный детектор CW_SSB для ПЧ 465 кГц

[US5MSQ]

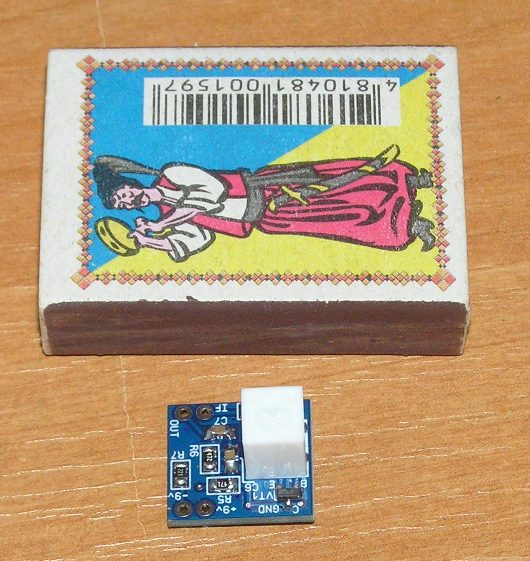

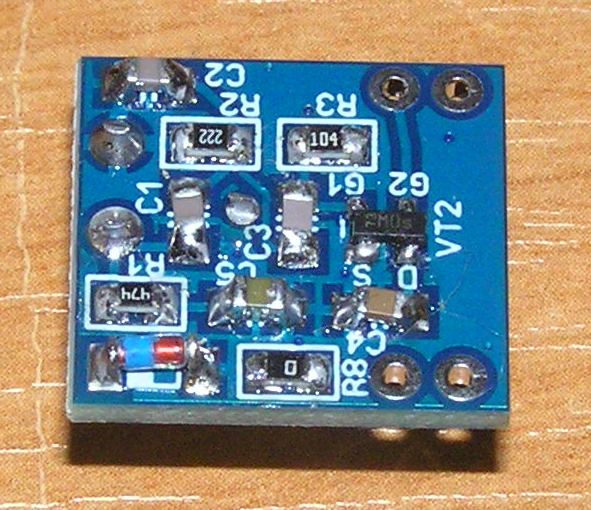

Предлагаемый вашему вниманию универсальный детектор CW_SSB даёт возможность принимать телеграфные (CW) и однополосных SSB сигналы на бытовые радиоприёмники, радиолы и магнитолы, имеющие тракт УПЧ-АМ со средней частотой полосы пропускания 465 кГц и принимающие хотя бы на одном любительском диапазоне. Конструкция выполнена на двухсторонней печатной плате с применением SMD деталей. Исключительно малые габариты и универсальность питания позволяют легко встроить его практически в любой приемник, транзисторный или ламповый, с общим плюсом или минусом напряжения питания. А применённое схемное решение исключает влияние детектора на работу приемника в штатном режиме.

Основные параметры:
частота опорного гетеродина 465,5+-0,5 кГц
коэффициент передачи 1,4 (3дБ)
максимальный уровень входного сигнала, не более 1,5 Вэфф (4,5 Вр-р)
Рекомендуемое напряжение питания 6…9 В
Ток потребления при напряжении питания 9 В, не более 17 мА

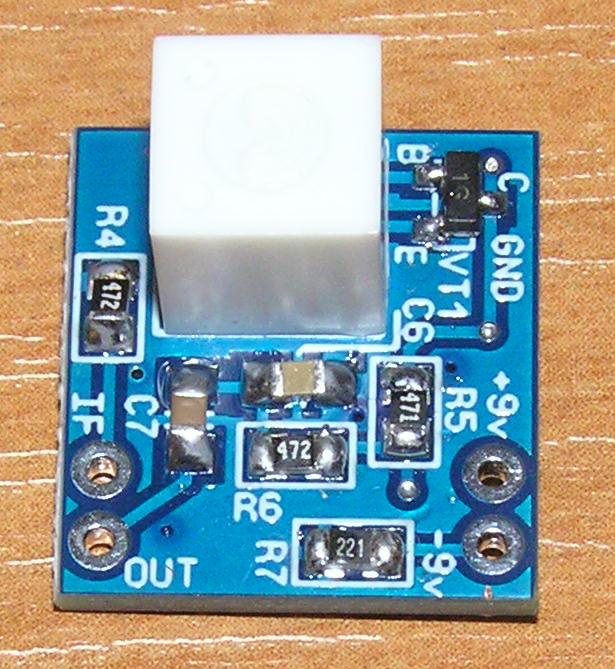

Габаритные размеры (Д)х(В)х(Г) 17,5х16х10 мм

Активный детектор смесительного типа состоит из генератора опорной частоты на транзисторе VT1 и активного смесителя, выполненного на двухзатворном транзисторе VT2. Причём сигнал гетеродина подаётся на первый затвор VT2, а входной сигнал подаётся на его второй затвор. Это обеспечила повышенную перегрузочную способность детектора по входу. В качестве резонатора генератора опорной частоты 465 кГц применён керамический фильтр ФП1П1-61-02, что автоматически без всякой подстройки обеспечило стабильную частоту генерации в пределах 465,5+-0,5 кГц.

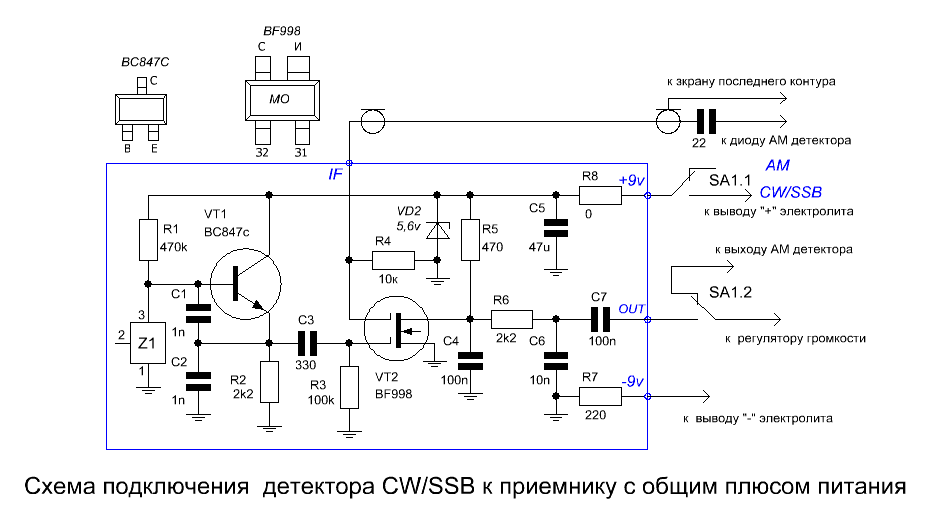

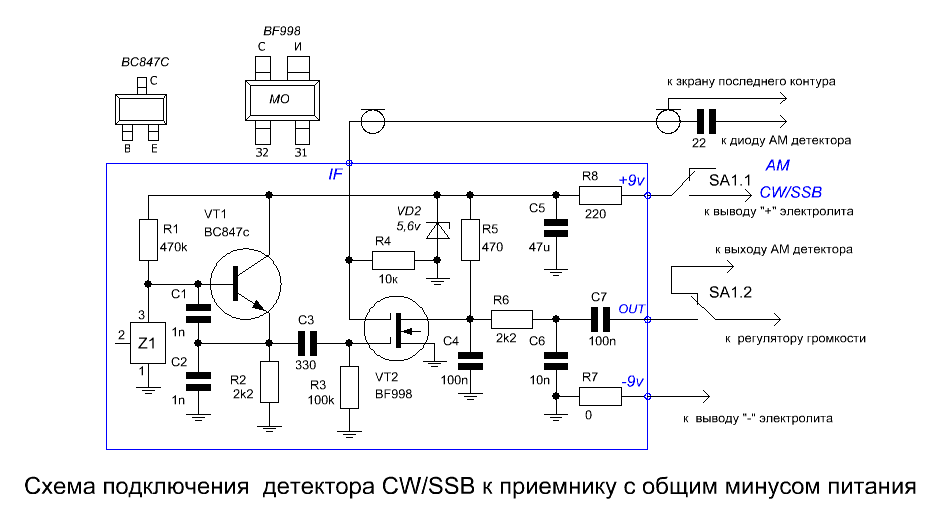

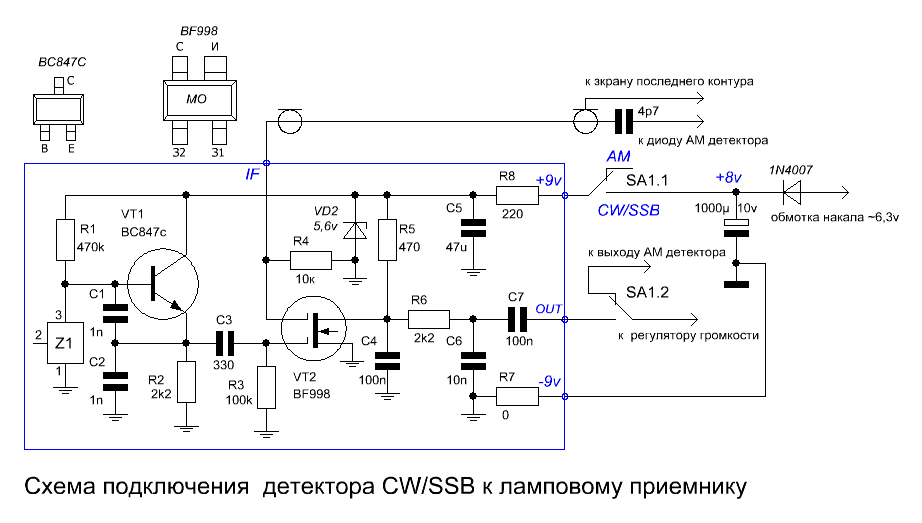

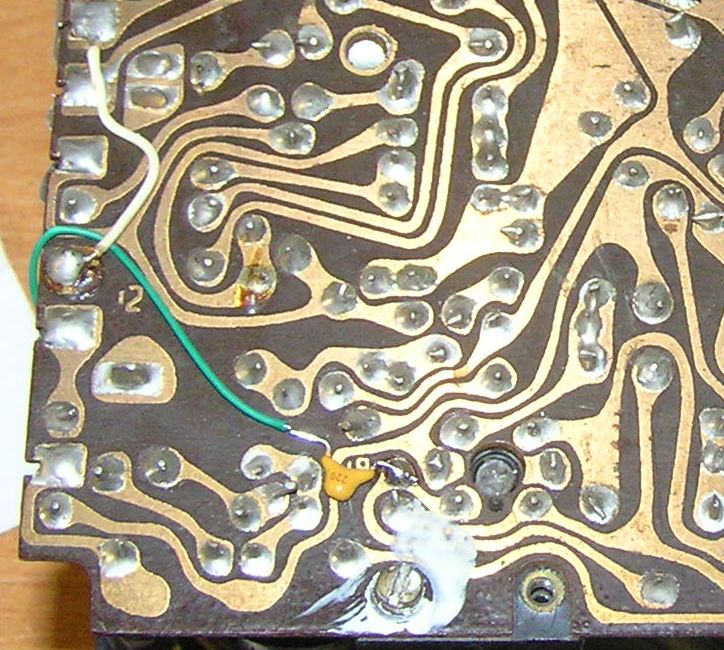

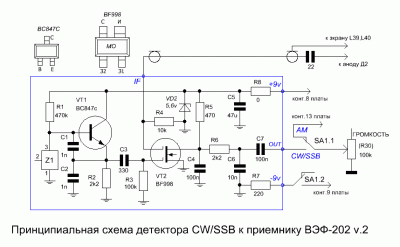

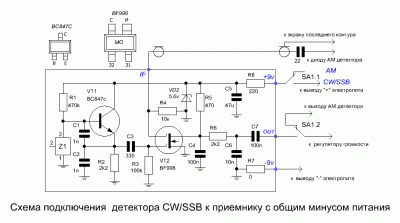

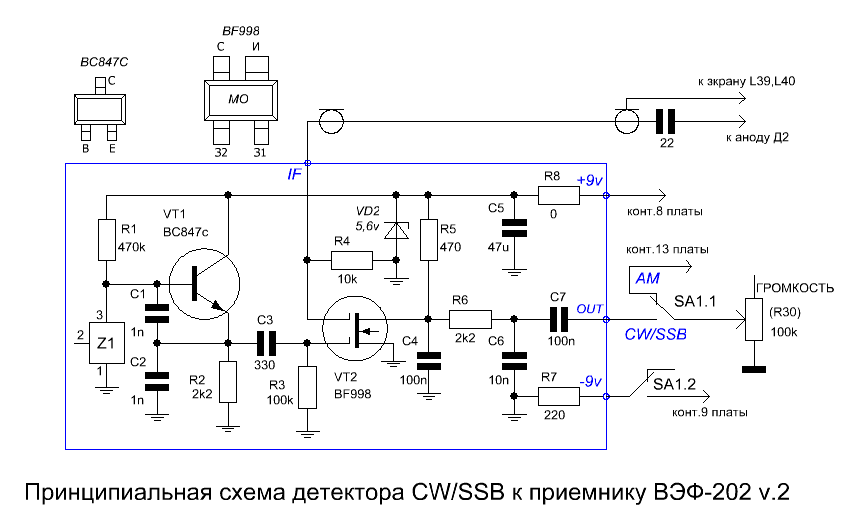

Варианты схемы детектора и его подключения к различным приемникам транзисторным или ламповым, с общим плюсом или минусом напряжения питания, приведены в приложении. Детектор подключается с схеме приемника 4 проводниками – двумя питающими и двумя сигнальными. Размещать детектор нужно так, чтобы длина сигнальных соединительных проводов была минимальна, лучше поближе к выходу тракта ПЧ и детектору АМ. Если это сделать затруднительно и при включении детектора слышны помехи и/или фон переменного тока, тогда сигнальные провода нужно экранировать. Конденсатор 22 пФ (его величина для транзисторных приемников может быть в пределах 10-22 пФ, а в ламповых приемниках – 4,7…10 пФ) подпаивается непосредственно в диоду АМ детектора. После установки детектора возможно потребуется небольшая подстройка последнего контура ПЧ в режиме АМ, например настроившись на вещательную станцию, по максимуму сигнала.

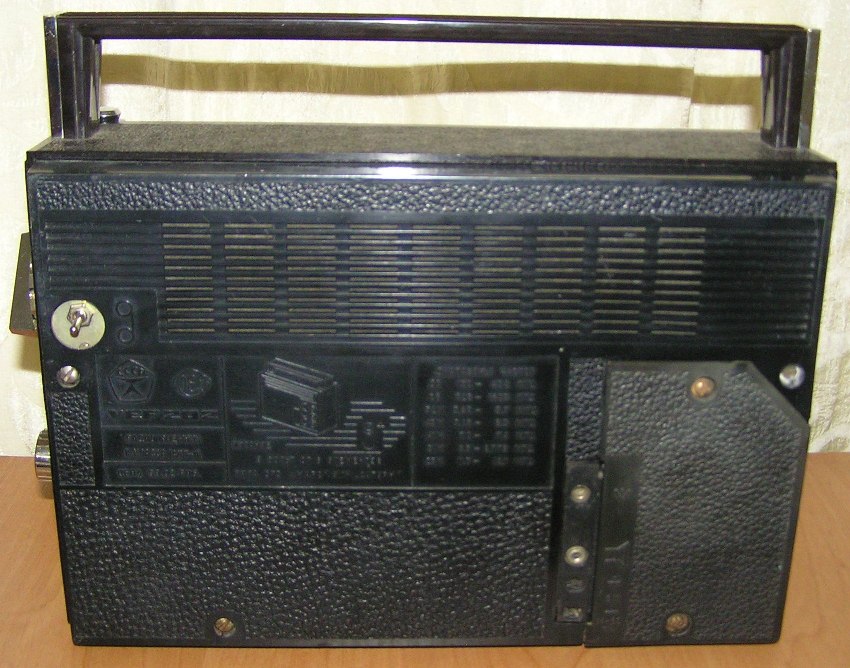

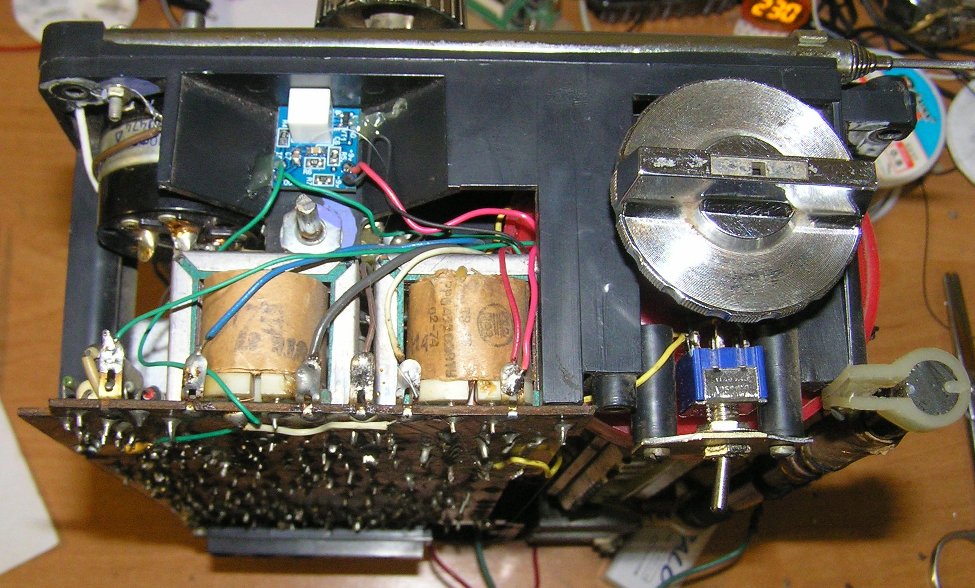

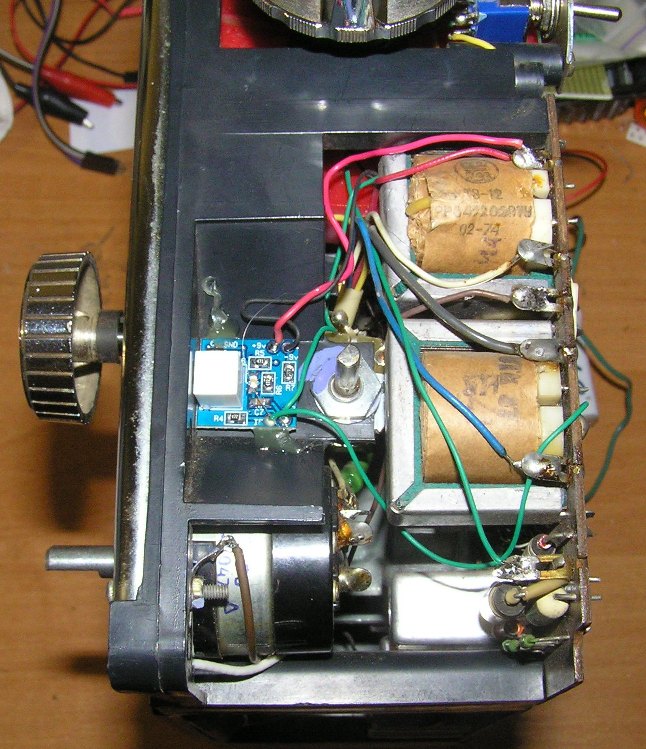

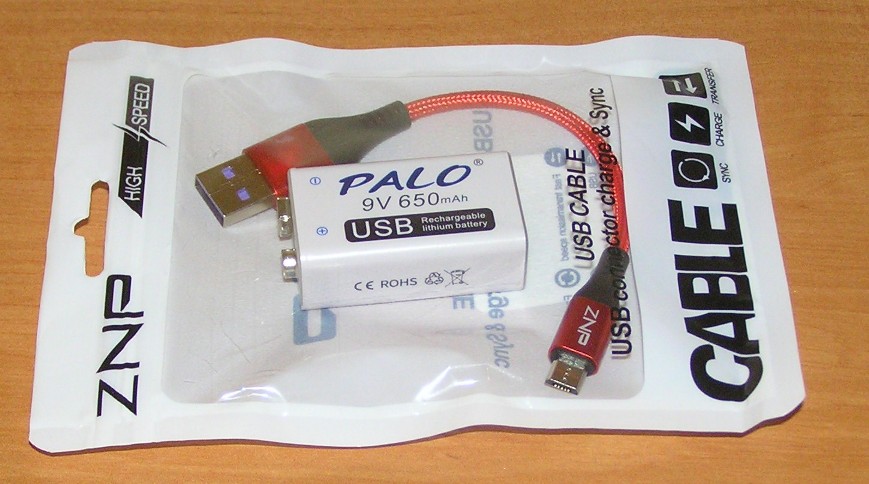

Ниже в приложении несколько фото для иллюстраций того, как я встроил данный детектор в приемник ВЭФ-202. Платка легко размещается в нише корпуса прямо под ручкой регулятора тембра. Малогабаритный тумблер включения детектора размещается на самодельном металлическом кронштейне вместо разъёма подключения магнитофона. Для питания использую китайский аккумулятор типа «крона», там внутри 2 последовательно литиевых аккумулятора с общим напряжением 8,4В, ёмкости хватает на работу приемника при средней громкости более 10 часов. Двухнедельные испытания показали, что приём любителей на 40м диапазон хороший, сигнал чистый. никаких «подплакиваний» даже на мощном сигнале не замечено.

Универсальный детектор CW_SSB поставляется в виде собранной и настроенной платы, его цена 350 грн. При заказе обязательно укажите тип питания вашего приемника: с общим плюсом или минусом напряжения питания.

Отправка детектора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" по адресу: us5msq@gmail.com

[UR5VFT]

Сергей Эдуардович, просили спросить нет ли такого набора но на 500 кгц.

[US5MSQ]

Здравствуйте.
Нет, на 500 кГц я не делал - нет никакого сенсу, т.к. всегда при проектировании/изготовлении тракта "связной" ПЧ 500 кГц наличие детектора CW/SSB предусматривается "автоматически"

[agn]

На схемах транзистор BC847 ошибочно нарисован другой проводимости.

[US5MSQ]

Спасибо, уже поправил.

[Sergey Skorohod]

Здравствуйте Сергей Эдуардович. Рассматриваю варианты второго гетеродина для лампового ПТС-58,в нем АМ детектор выполнен на лампе 6Б8С.. У меня вопрос: данный детектор возможно согласовать с етой лампой, для для ефективной его работы?

[US5MSQ]

Здравствуйте.
Этот детектор можно использовать с любым ламповым приемником, имеющим ПЧ=465 кГц, - см. первое сообщение
