ВСЕ НАБОРЫ ПРОДАНЫ!
Набор деталей для самостоятельной сборки пятидиапазонного приемника коротковолновика с низкочастотным ЭМФ описан здесь:
Часть 1: http://us5msq.com.ua/priyomnik-korotkov ... f-chast-1/
Часть 2: http://us5msq.com.ua/priyomnik-korotkov ... f-chast-2/
Часть 3: http://us5msq.com.ua/priyomnik-korotkov ... f-chast-3/

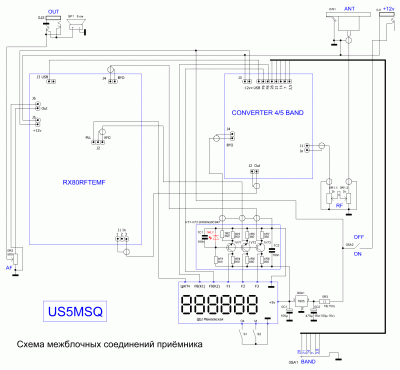

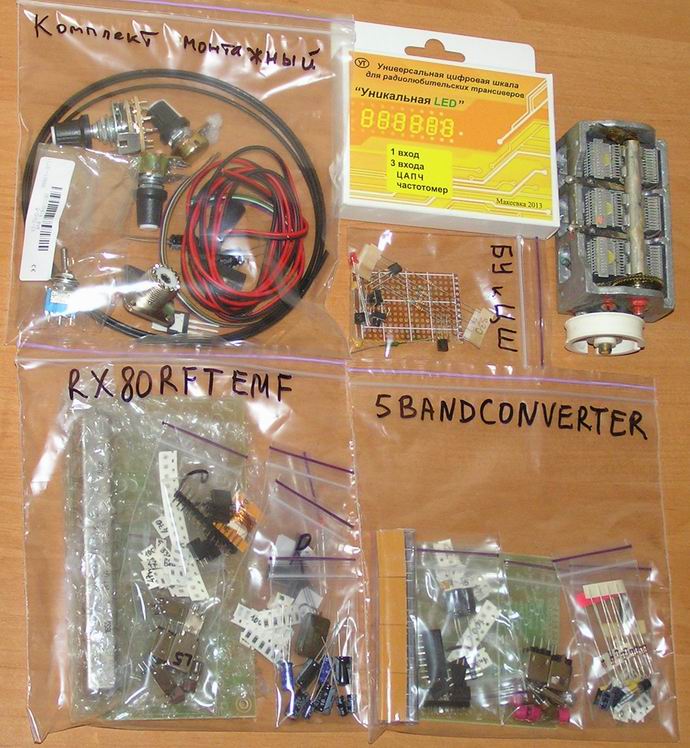

Набор содержит пять составляющих:

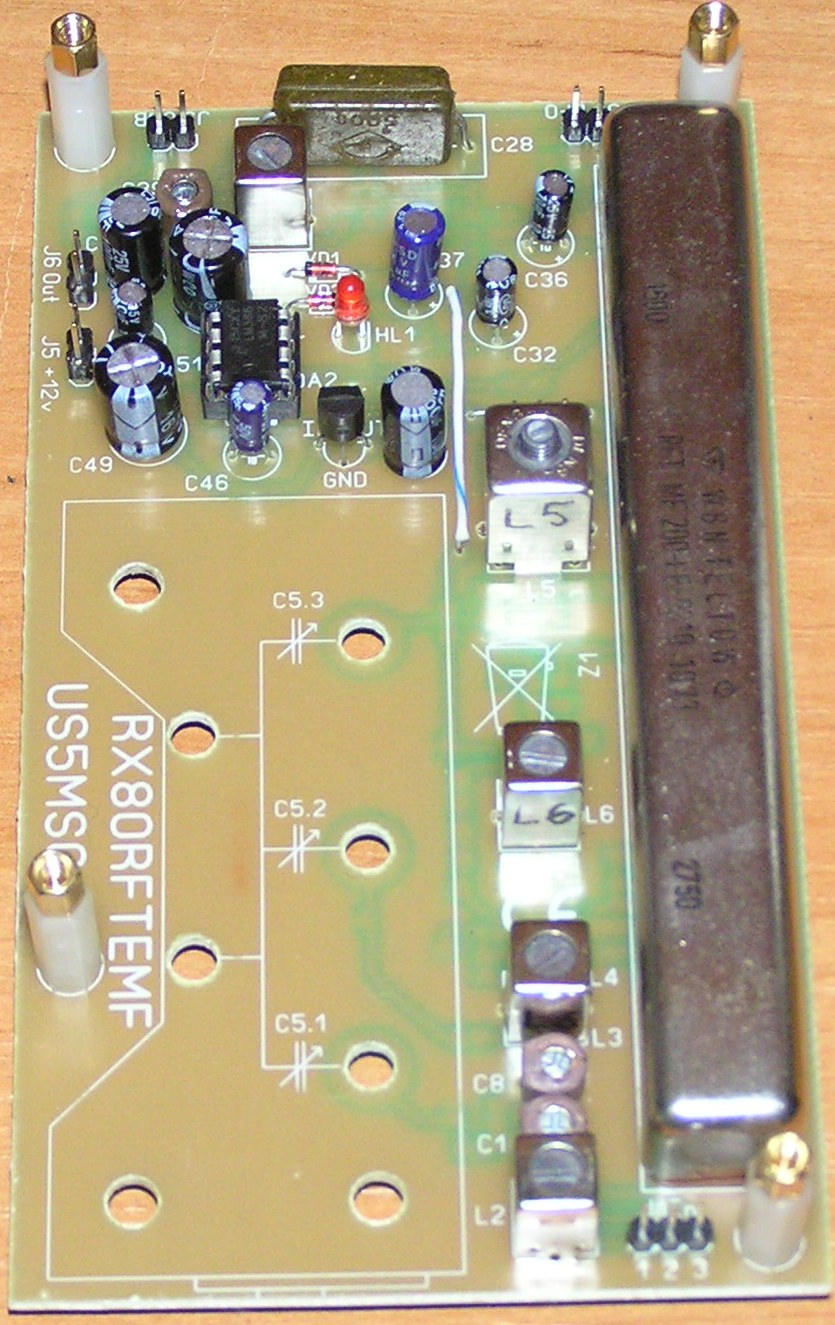

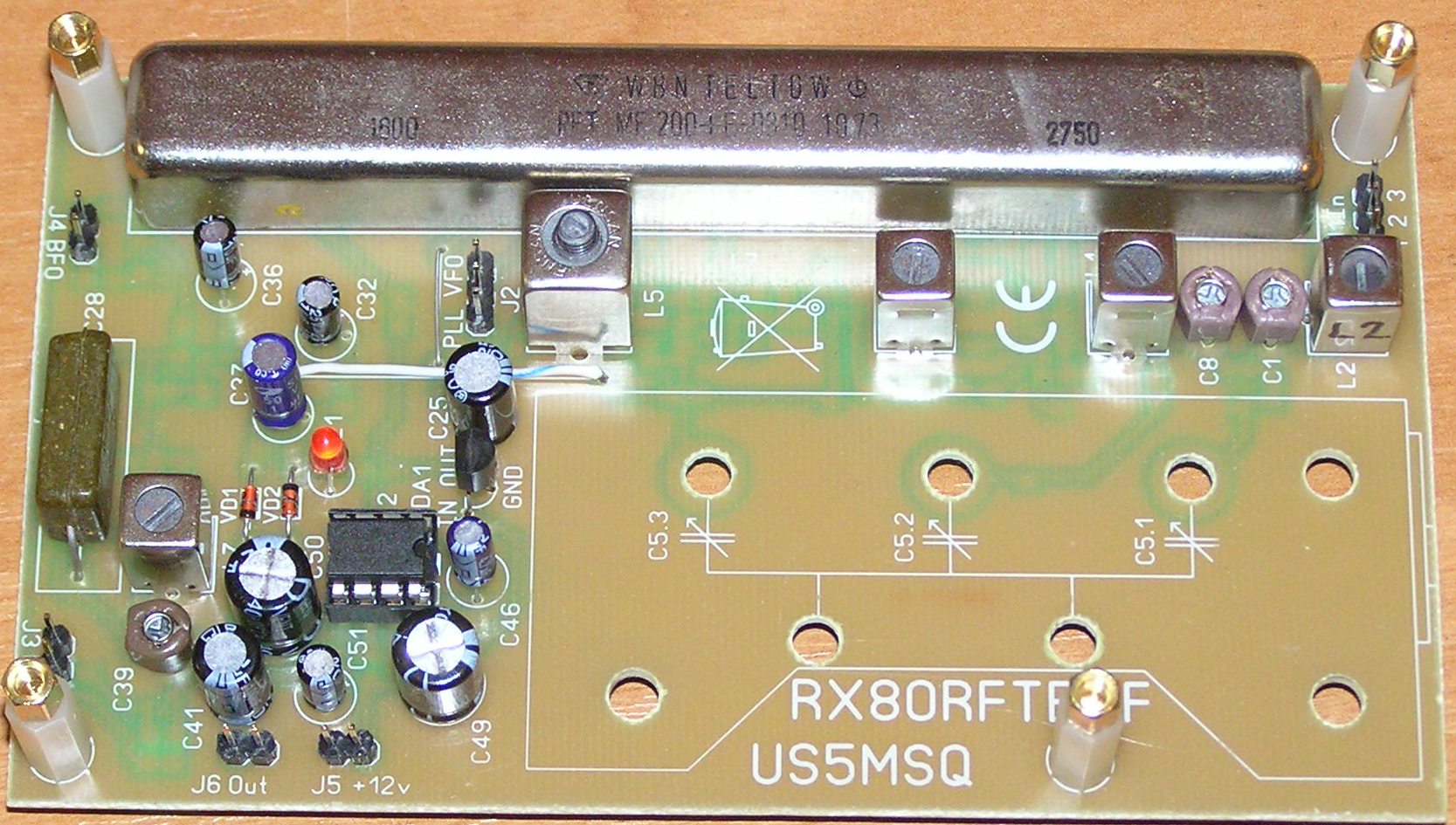

1. Набор для сборки базового приемника RX80RFTEMF:

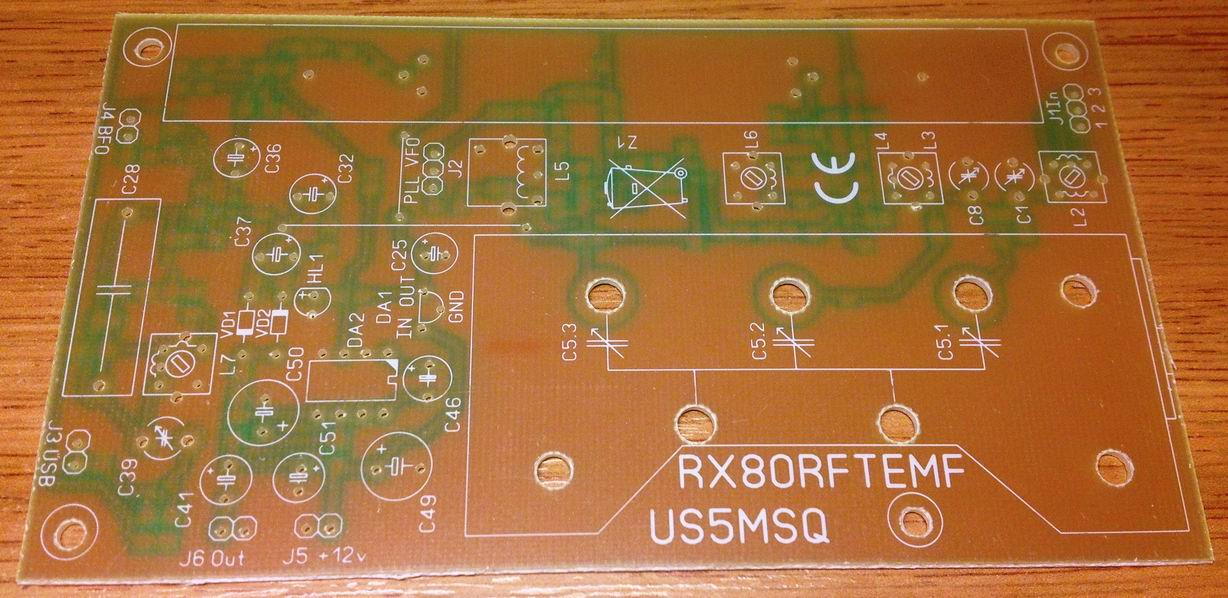

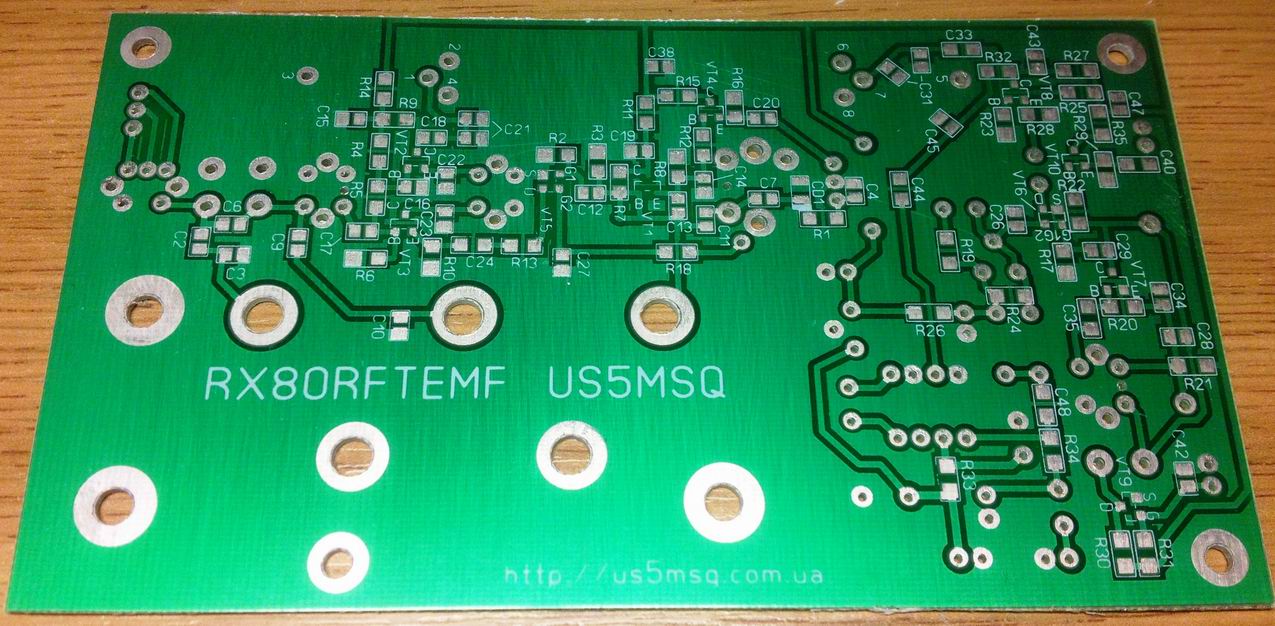

Печатная плата с маской и маркировкой + полный комплект деталей, устанавливаемых на неё, все катушки уже намотаны! - 650 грн

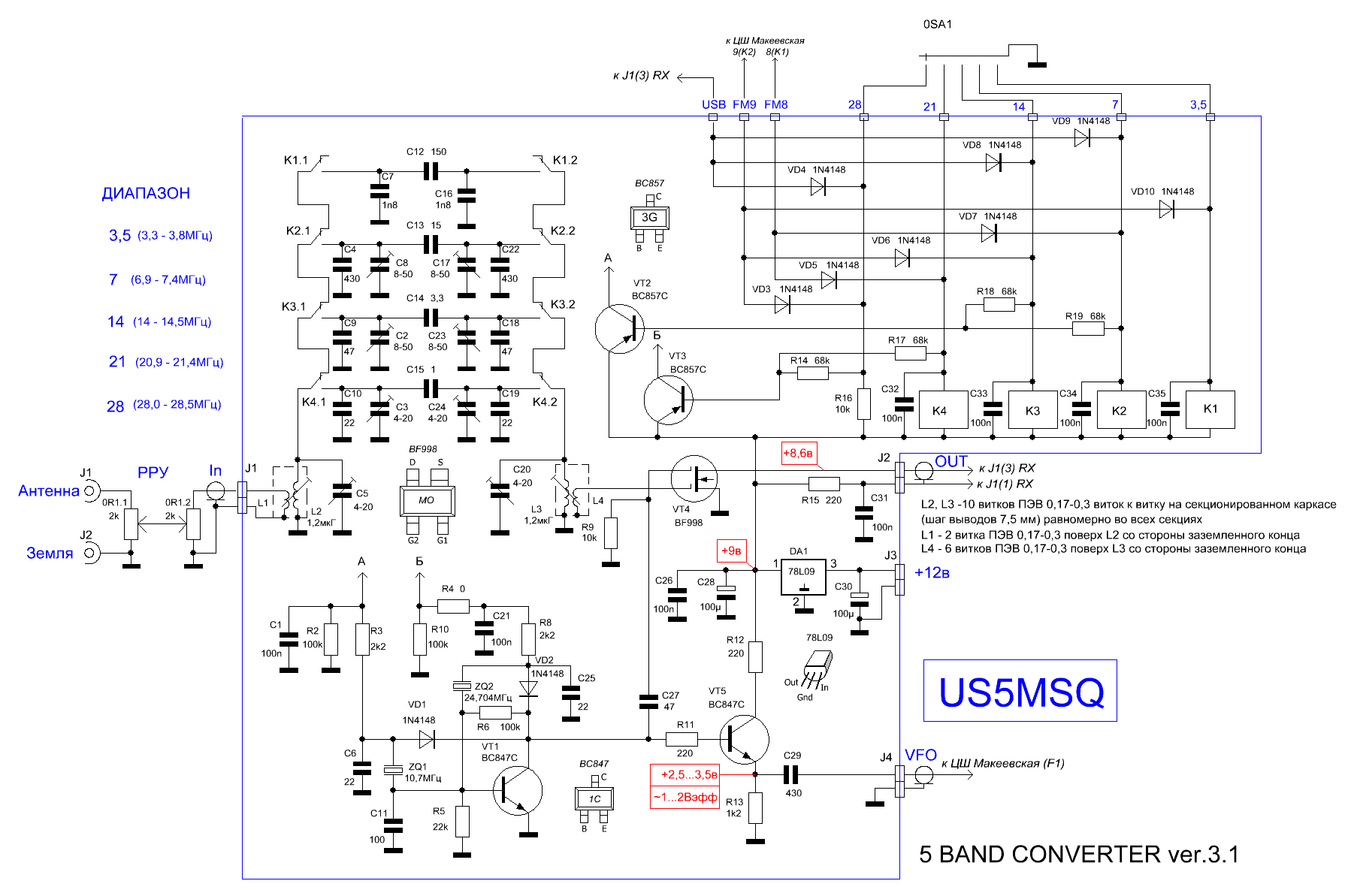

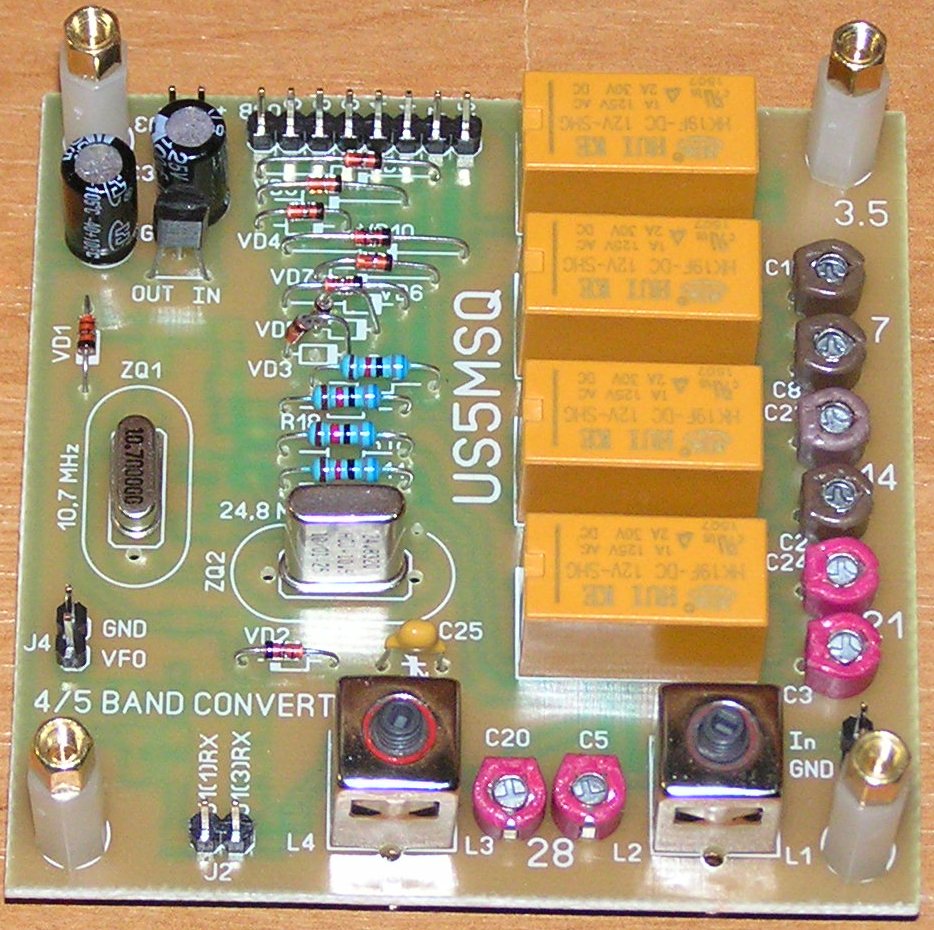

2. Набор для сборки пятидиапазонного КВ конвертера 5BandConverter:

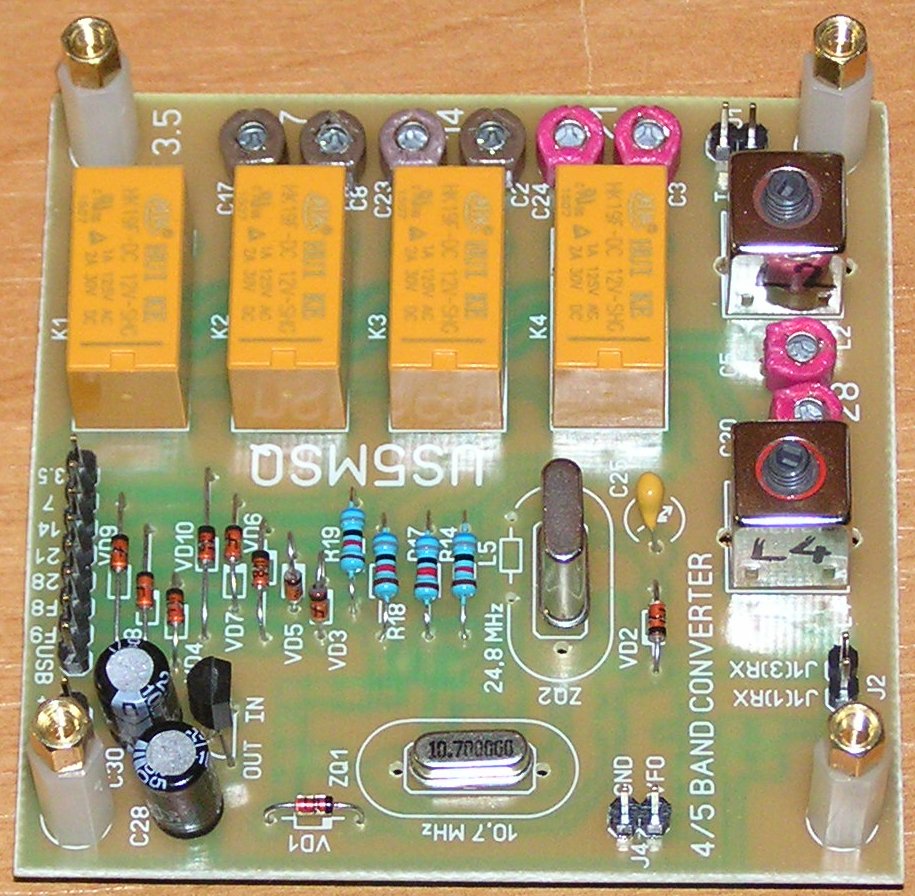

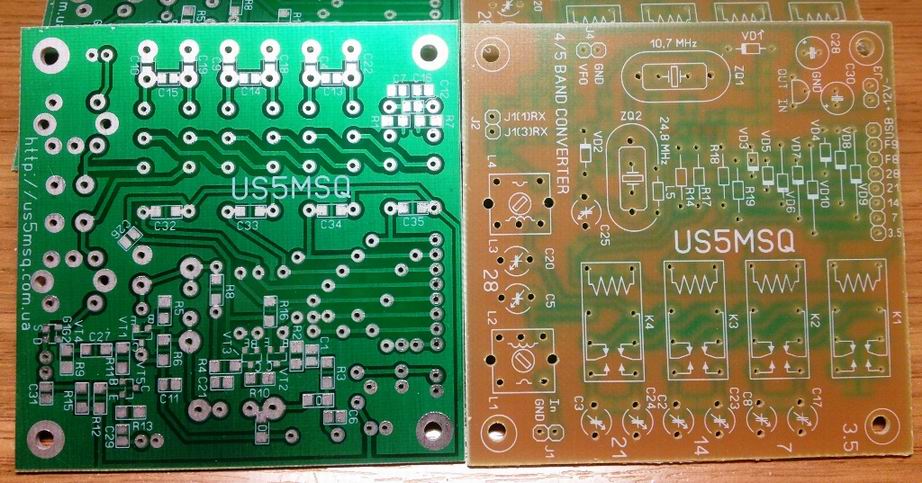

Печатная плата с маской и маркировкой + полный комплект деталей, устанавливаемых на неё, все катушки уже намотаны! - 435 грн.
3. Комплект коммутационных, монтажных элементов и органов управления – 215 грн

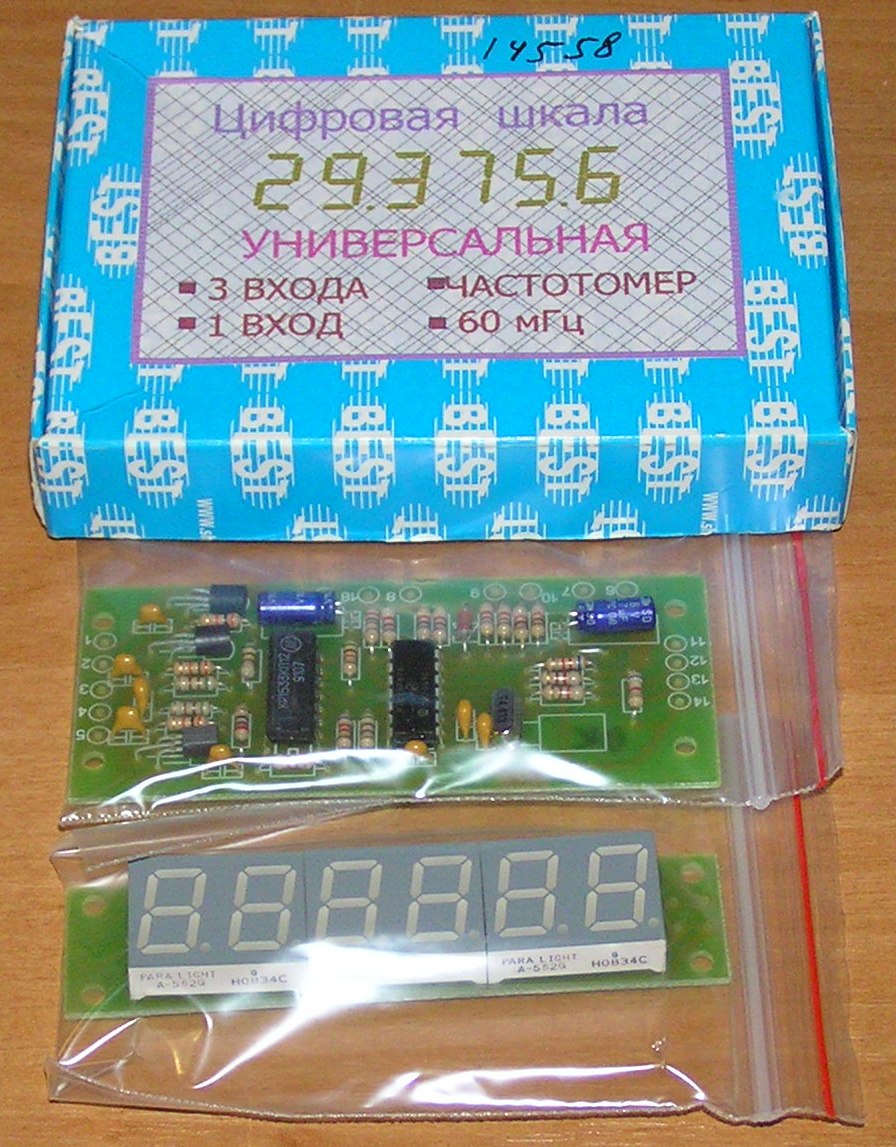

4.Трёхвходовая цифровая шкала "Макеевская" - 435 грн
Цена полного набора для сборки приемника с ЦШ Уникальная LCD – 1735 грн
Цена полного набора для сборки приемника с ЦШ "Макеевская" LED – 1800 грн
Состав набора (перечень радиодеталей и компонентов) приведён в приложении. Цветом отмечены разные комплектации.
По вопросу приобретения обращаться в личку.
Отправка наборов производится на следующий день после предоплаты - по территории Украины Новой почтой, Интаймом.
Что касается отправки наборов в страны СНГ - см. здесь viewtopic.php?f=23&t=79 .
Набор для сборки 5-диапазонного приёмника - ПРОДАНО!
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Набор для сборки 5-диапазонного приёмника - ПРОДАНО!
- Вложения
-
- Перечень деталей приемника RX80RFTEMF+5BandConverter_ver.3.2.zip
- (41.08 КБ) 382 скачивания
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Набор для сборки 5-диапазонного приёмника
Приветствую всех.
Слишком большой уровень опорного гетеродина (VT7) приводит к повышенному уровню собственных шумов приемника и при неудачном раскладе соединительных проводов из-за наводок на входные цепи может привести к появлению на диапазонах поражённых частот, кратных гармоникам опорного гетеродина, т.е. с шагом порядка 200 кГц. Для получения меньшего уровня генерации транзистор VT7 работает в режиме малых токов и емкость связи С35 выбрана минимально возможной. Как показал опыт повторения приемника коллегами, успех запуска этого узла зависит от коэф. усиления конкретного экземпляра транзистора - при малом усилении генератор вообще не запускается, нужно увеличивать С35, при больших - получается слишком большой уровень опорного гетеродина - вплоть до 3-5 Вэфф.

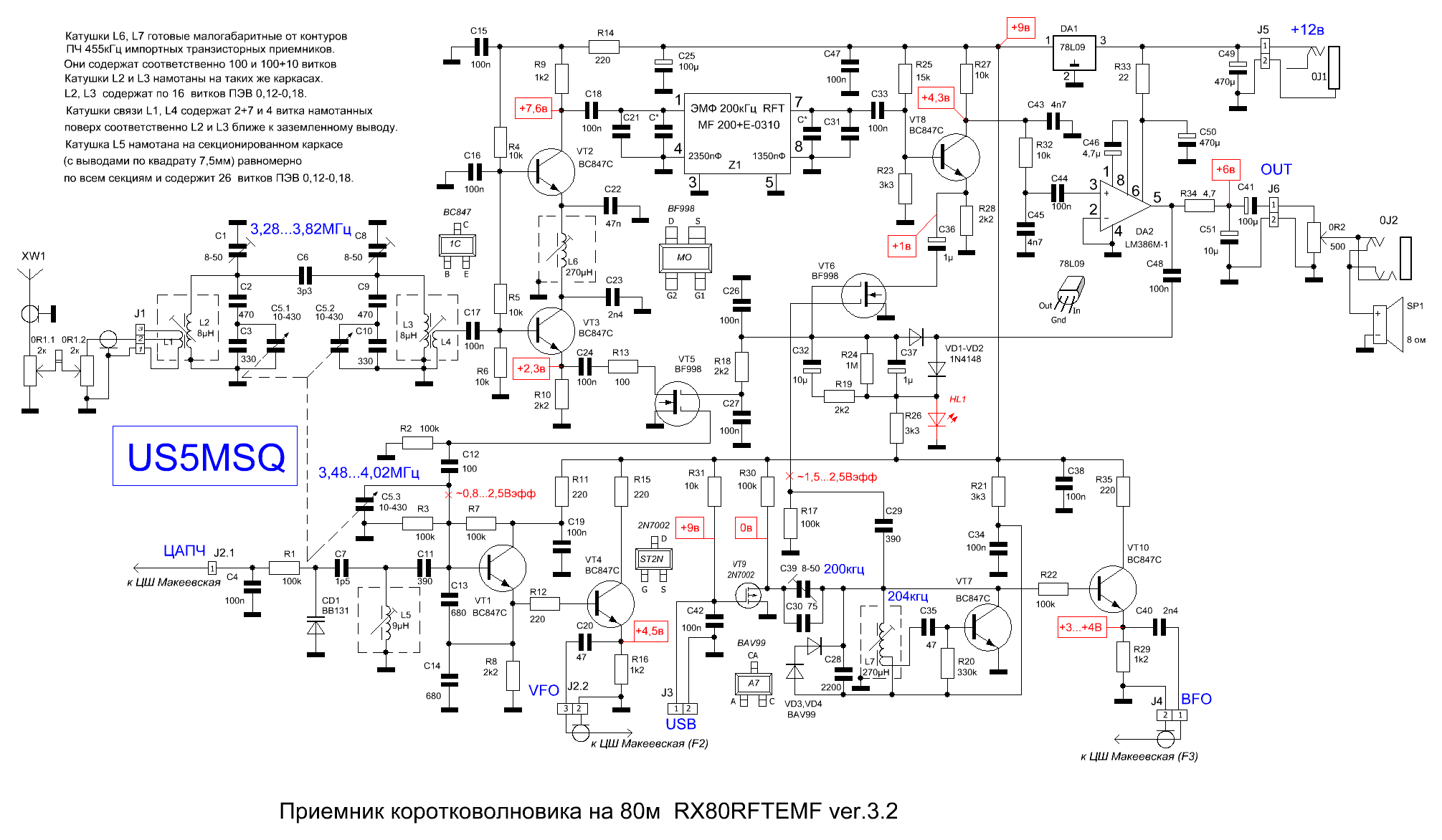

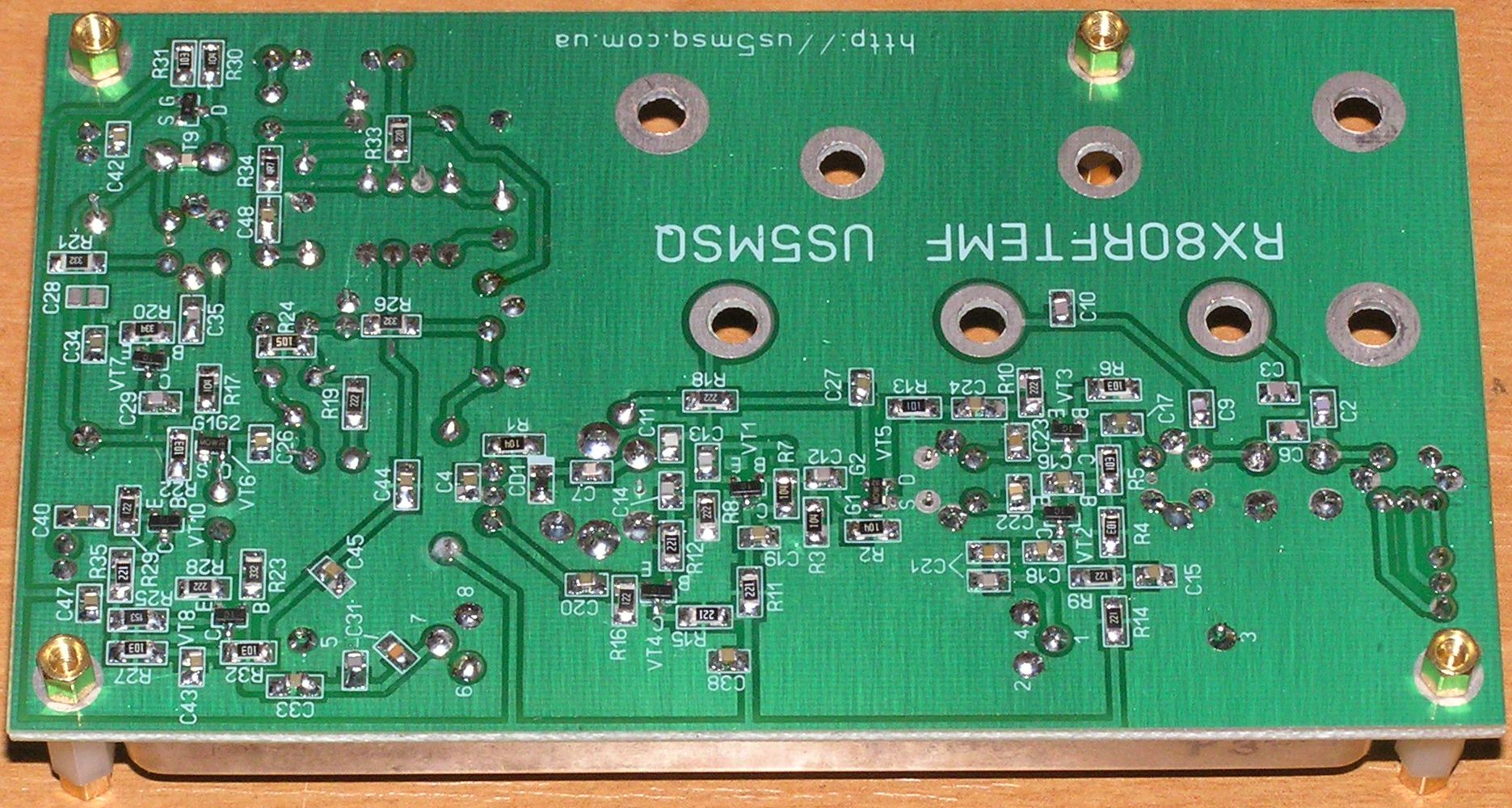

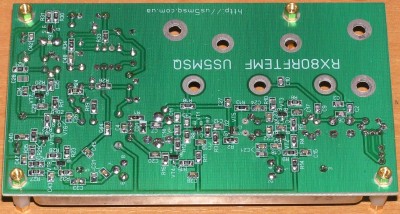

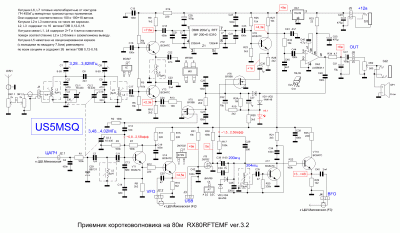

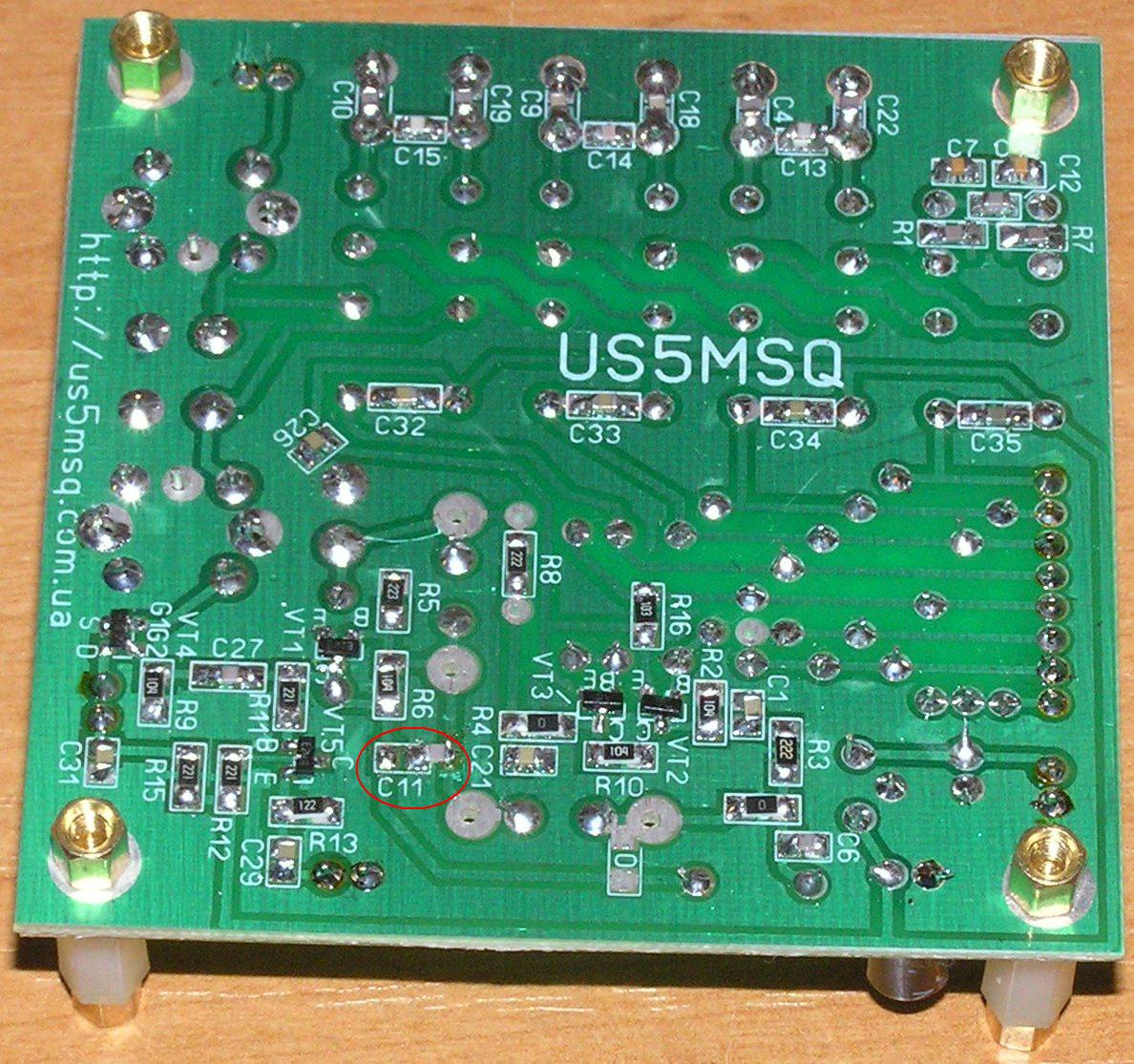

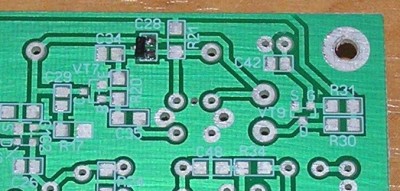

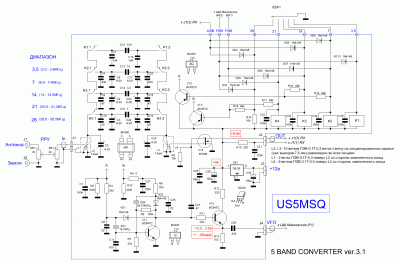

Для улучшения повторяемости сделана небольшая доработка узла ( см. обновлённую схему версии 3.2 в первом сообщении)- добавлен диодный ограничитель на двух последовательно включенных кремниевых диодах VD3,VD4 (BAV99). Теперь амплитуда напряжения опорного гетеродина жестко зафиксирована на уровне примерно 1,2 В и не зависит от разброса параметров транзистора. Конденсатора С35 и С40 увеличены. Диодная микросборка монтируется на свободных SMD контактах, обозначенных на плате как С28 (см. фото).
В результате этой простой доработки не только улучшилась повторяемость, но и собственные шумы приемника понизились, а чувствительность выросла примерно в 1,5 раза.
Слишком большой уровень опорного гетеродина (VT7) приводит к повышенному уровню собственных шумов приемника и при неудачном раскладе соединительных проводов из-за наводок на входные цепи может привести к появлению на диапазонах поражённых частот, кратных гармоникам опорного гетеродина, т.е. с шагом порядка 200 кГц. Для получения меньшего уровня генерации транзистор VT7 работает в режиме малых токов и емкость связи С35 выбрана минимально возможной. Как показал опыт повторения приемника коллегами, успех запуска этого узла зависит от коэф. усиления конкретного экземпляра транзистора - при малом усилении генератор вообще не запускается, нужно увеличивать С35, при больших - получается слишком большой уровень опорного гетеродина - вплоть до 3-5 Вэфф.
Для улучшения повторяемости сделана небольшая доработка узла ( см. обновлённую схему версии 3.2 в первом сообщении)- добавлен диодный ограничитель на двух последовательно включенных кремниевых диодах VD3,VD4 (BAV99). Теперь амплитуда напряжения опорного гетеродина жестко зафиксирована на уровне примерно 1,2 В и не зависит от разброса параметров транзистора. Конденсатора С35 и С40 увеличены. Диодная микросборка монтируется на свободных SMD контактах, обозначенных на плате как С28 (см. фото).
В результате этой простой доработки не только улучшилась повторяемость, но и собственные шумы приемника понизились, а чувствительность выросла примерно в 1,5 раза.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Набор для сборки 5-диапазонного приёмника
Приветствую всех.

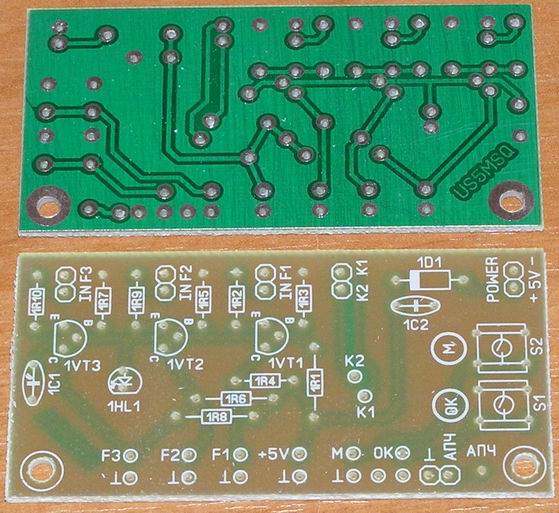

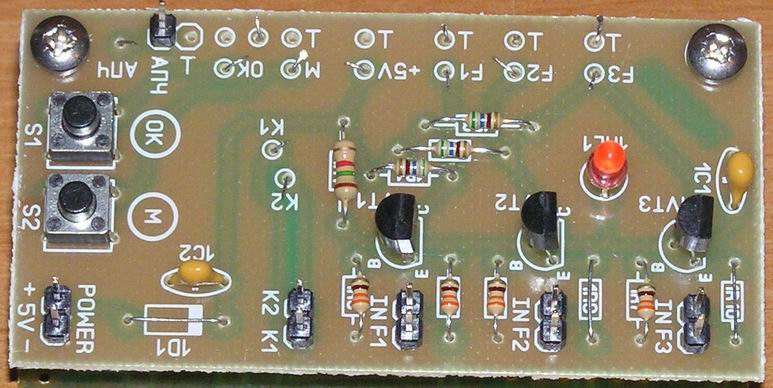

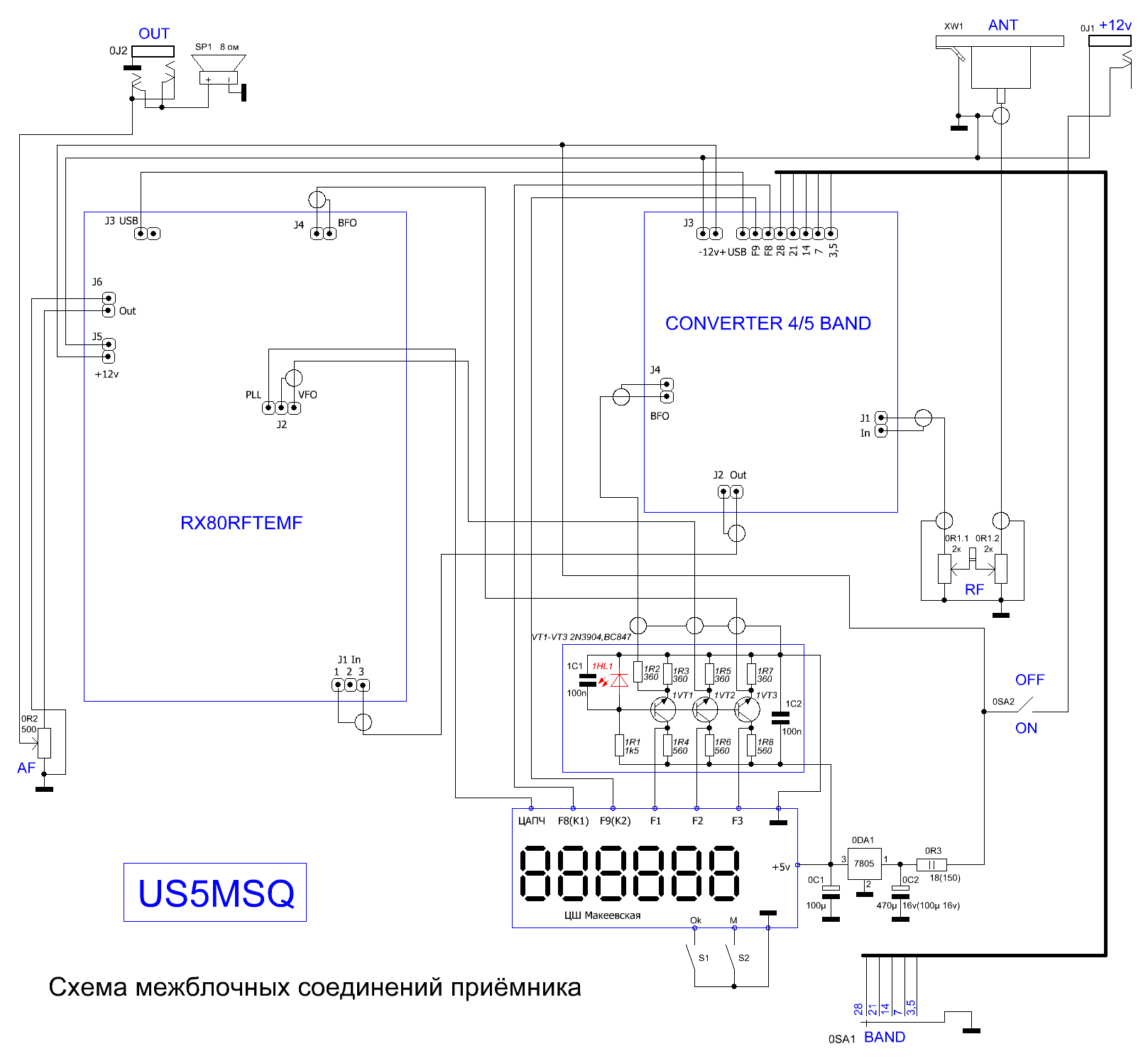

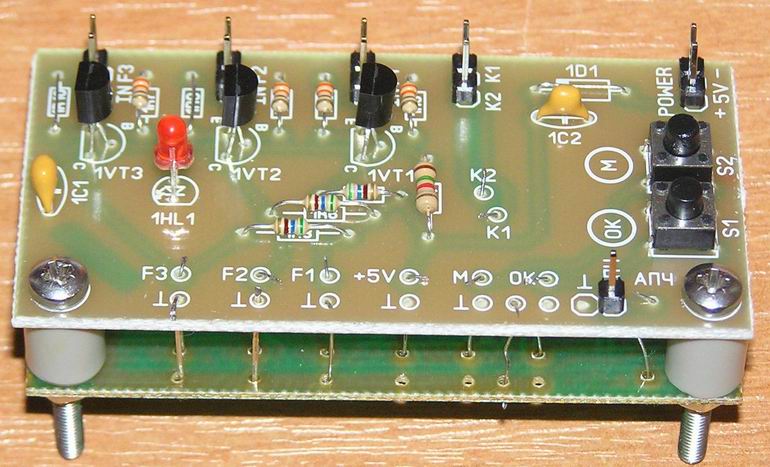

Набор для сборки буферного усилителя для ЦШ Уникальная теперь комплектуется специальной печатной платой, на которой помимо самого БУ расположены кнопки программирования ЦШ, что несомненно повышает удобство управления шкалой. Для большей универсальности применения на плате по цепи +5В предусмотрены не показанные на схеме диод 1D1 защиты от переплюсовки и два резистора 1R9 и 1R10, аналогичные 1R2, которые в данном приёмнике не применяются и потому заменены перемычками (см. фото), но могут потребоваться в другой конструкции. Плата БУ размещается поверх основной платы ЦШ "Уникальная LED" так, чтобы одноимённые выводы плат совпали и соединяются с ней вертикальными проволочными перемычками. С ЦШ Уникальная LCD плата БУ располагается рядом с основной (она же единственная) платой ЦШ. Все внешние подключения ЦШ теперь выполнены на разъёмах, что также повышает удобство эксплуатации, монтажа и демонтажа ЦШ.
Набор для сборки буферного усилителя для ЦШ Уникальная теперь комплектуется специальной печатной платой, на которой помимо самого БУ расположены кнопки программирования ЦШ, что несомненно повышает удобство управления шкалой. Для большей универсальности применения на плате по цепи +5В предусмотрены не показанные на схеме диод 1D1 защиты от переплюсовки и два резистора 1R9 и 1R10, аналогичные 1R2, которые в данном приёмнике не применяются и потому заменены перемычками (см. фото), но могут потребоваться в другой конструкции. Плата БУ размещается поверх основной платы ЦШ "Уникальная LED" так, чтобы одноимённые выводы плат совпали и соединяются с ней вертикальными проволочными перемычками. С ЦШ Уникальная LCD плата БУ располагается рядом с основной (она же единственная) платой ЦШ. Все внешние подключения ЦШ теперь выполнены на разъёмах, что также повышает удобство эксплуатации, монтажа и демонтажа ЦШ.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Набор для сборки 5-диапазонного приёмника
Приветствую всех.
До сих пор у некоторых наших коллег возникают проблемы с намоткой катушек на секционированных каркасах тип 1 и тип 3 (см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=103
). Хочу ещё раз обратить ваше внимание, что начинать намотку контурной катушки нужно снизу каркаса, с "горячего" конца, так чтобы "земляной" конец и, разумеется, отвод (или катушка связи) разместились вверху каркаса, накрываемого сверху ферритовой чашкой. В этой части каркаса величина магнитного потока максимальна и постоянна, мало зависит от положения сердечника и, соответственно, максимальна и постоянна магнитная связь между частями катушки (и с катушкой связи в т.ч.).
До сих пор у некоторых наших коллег возникают проблемы с намоткой катушек на секционированных каркасах тип 1 и тип 3 (см. http://us5msq.com.ua/forum/viewtopic.php?f=23&t=103
). Хочу ещё раз обратить ваше внимание, что начинать намотку контурной катушки нужно снизу каркаса, с "горячего" конца, так чтобы "земляной" конец и, разумеется, отвод (или катушка связи) разместились вверху каркаса, накрываемого сверху ферритовой чашкой. В этой части каркаса величина магнитного потока максимальна и постоянна, мало зависит от положения сердечника и, соответственно, максимальна и постоянна магнитная связь между частями катушки (и с катушкой связи в т.ч.).
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Набор для сборки 5-диапазонного приёмника
Уважаемые коллеги, все наборы приемника проданы.
Раздел удалять пока не буду, т.к. размещённая здесь информация, полагаю, будет полезна и в дальнейшем.
Раздел удалять пока не буду, т.к. размещённая здесь информация, полагаю, будет полезна и в дальнейшем.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
