Малоламповый TRX

[mr.Woland]

Будет ли тема про этот замечательный аппарат?

[US5MSQ]

Будет ли тема про этот замечательный аппарат?

Полное описание обязательно будет, но позже - как только разгребу текущие дела.
А обсуждать можно уже здесь, опираясь на материалы, опубликованные ранее на форуме СКР http://www.cqham.ru/forum/showthread.ph ... E9-%D2R%D5
Если есть вопросы -задавайте, постараюсь оперативно отвечать

p.s. В архиве вся имеющееся у меня информация по МЛ ТРХ

[mr.Woland]

удалил ...почемуто сообщение продублировалось

[mr.Woland]

спрошу здесь,ткк информация будет из первых рук
Собираю TRX на плате пром изготовления от UA9UQB (виделел фото, на cqham,несколько человек собирают на таких же платах

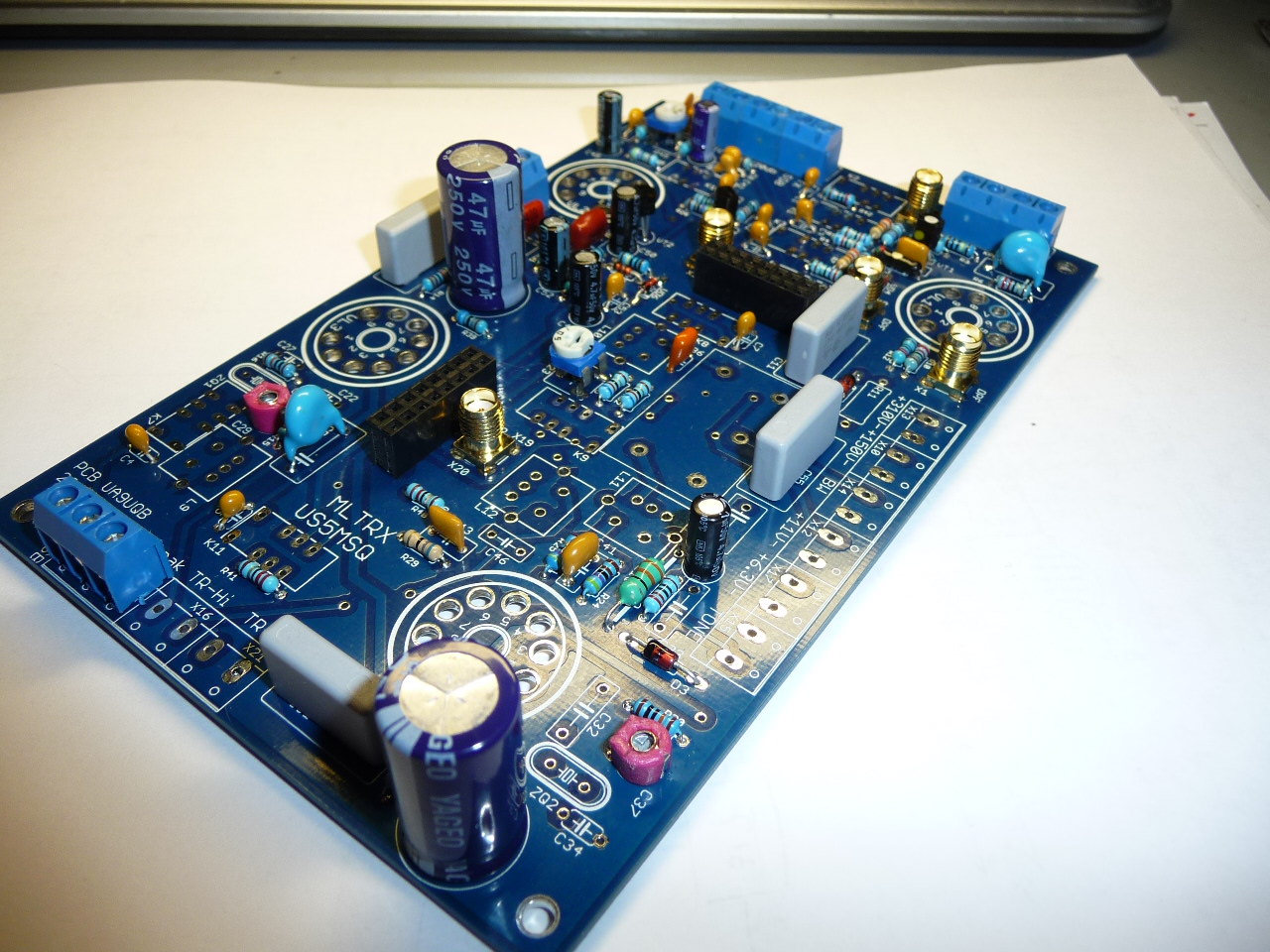

вот моя на стадии сборки
в ней есть одна проблемка,применены сигнальные реле Takamisawa Na12W
как оказалось все реле подобного размера имеют полярность включения обмотки
на плате это не учтено ,если их ставить (по правильному) со стороны элементов то получается полярность обмотки наоборот
А хотелось бы поставить правильно( ну люблю я красиво) подумал сделаю отдельно ещё одно напряжения -12в отдельно на коммутацию
но как быть с ключом самопрослушивания?

[US5MSQ]

подумал сделаю отдельно ещё одно напряжения -12в отдельно на коммутацию
но как быть с ключом самопрослушивания?

Лучший вариант применить в качестве VT3 р-канальный КМОП BSP254, но в принципе неплохо должен работать обычный p-n-p биполярник с большим Н21е типа КТ3107 или импорт BC557C-BC559C, 2N3906 и т.п., при этом резистор R44 в цепи базы(затвора) надо будет уменьшить до 10 кОм

[mr.Woland]

здравствуйте
у меня не нашлось 510пф но есть 470 и 560 что лучше поставить?

[mr.Woland]

Сергей Эдуардович как бы на ваш взгляд мне лучше минус 12вольт организовать ?

[US5MSQ]

здравствуйте
у меня не нашлось 510пф но есть 470 и 560 что лучше поставить?

470 пФ

[US5MSQ]

Сергей Эдуардович как бы на ваш взгляд мне лучше минус 12вольт организовать ?

Как вариант освободить и использовать для этого обмотку 16в(выв.15,16), смирившись с небольшим уменьшением напряжения вольтодобавки - разницу между анодным 300в и 275-280в трудно без приборов уловить.

[ut5lp]

неплохо должен работать обычный p-n-p биполярник с большим Н21е типа КТ3107 или импорт BC547C

Сергей Эдуардович,ВС547 это n-p-n...Наверное ВС557.
