Если транзисторы из одной партии, то, как правило, разброс параметров небольшой и подбор не требуется. Но если уж очень хочется подобрать поточнее , то можно при помощи транзистор-тестера подобрать по одинаковому напряжению открывания и одинаковой емкости затвор/сток
Phoenix писал(а):US5MSQ Как правильно подобрать пары транзисторов RD16, если очень хочется заморочиться?
изменяя напряжение на затворе с шагом 0.05 вольт записываем в тетрадочку значение с амперметра и так для всех транзисторов
для rd16 источник питания g1 надо развернуть плюсом к затвору
в схеме из поста выше последовательно с амперметром поставитьрезистор ват на 10 и сопротивлением 3 ома , для подстраховка.
разобрал всё что можно , разве что радиатор не откручивал
возбуд в кт1 пропал точно,
а в кт2 не уверен (на некоторых диапазонах слышен звон толи дросселя толи трансформаторов усилителя когда щуп подключен без него точно не возбудит)
первый столбик диапазон
второй значение в кт1
третий в кт2

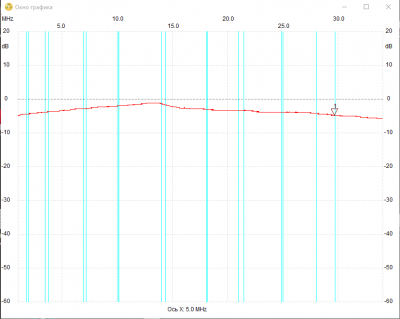

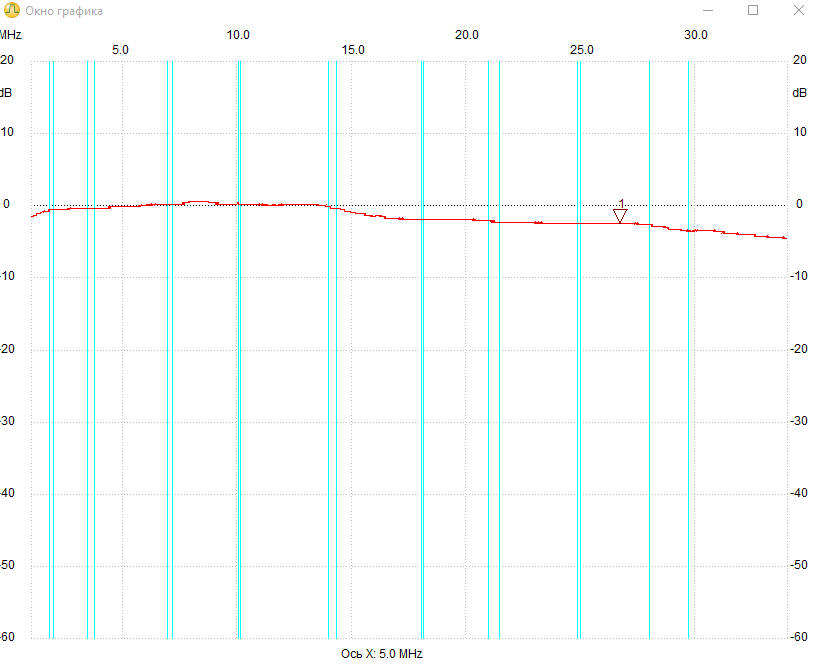

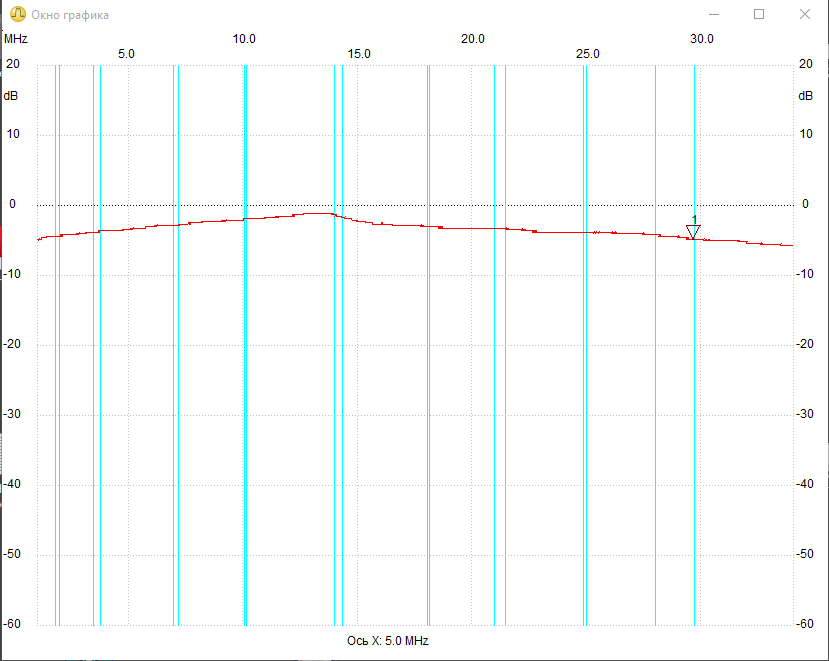

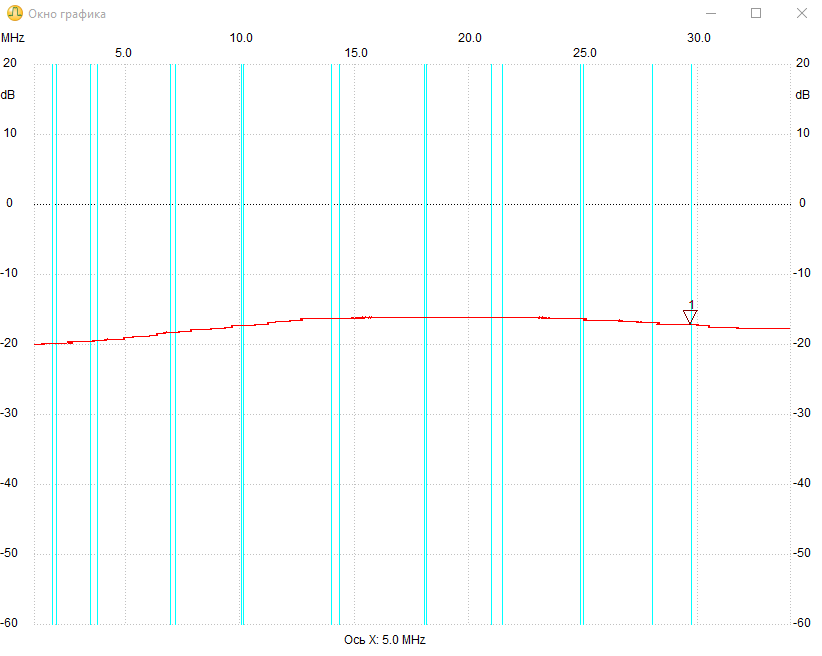

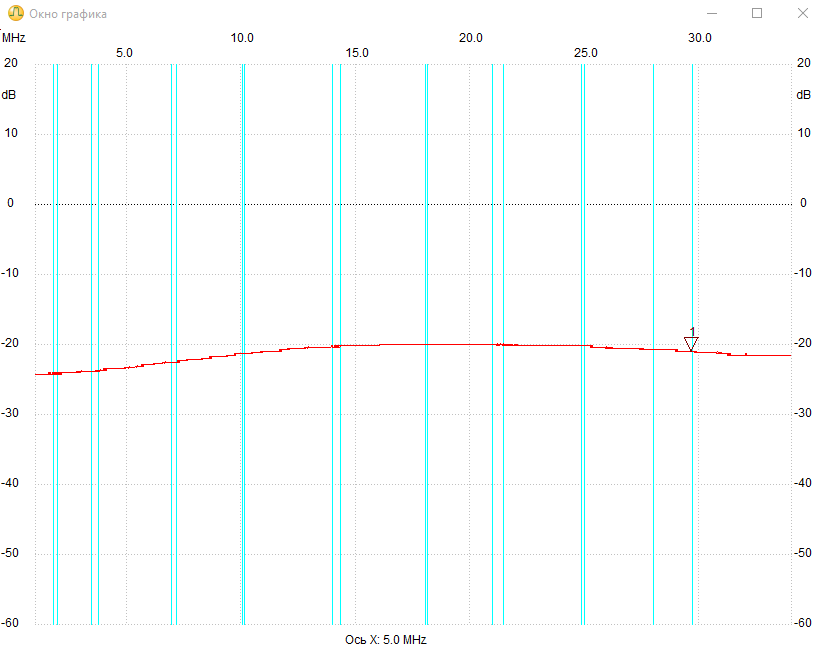

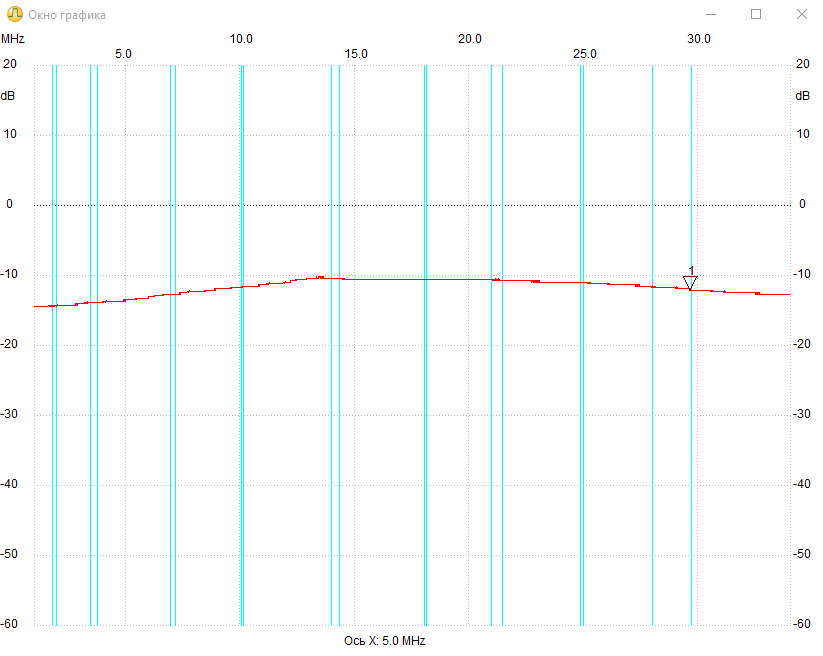

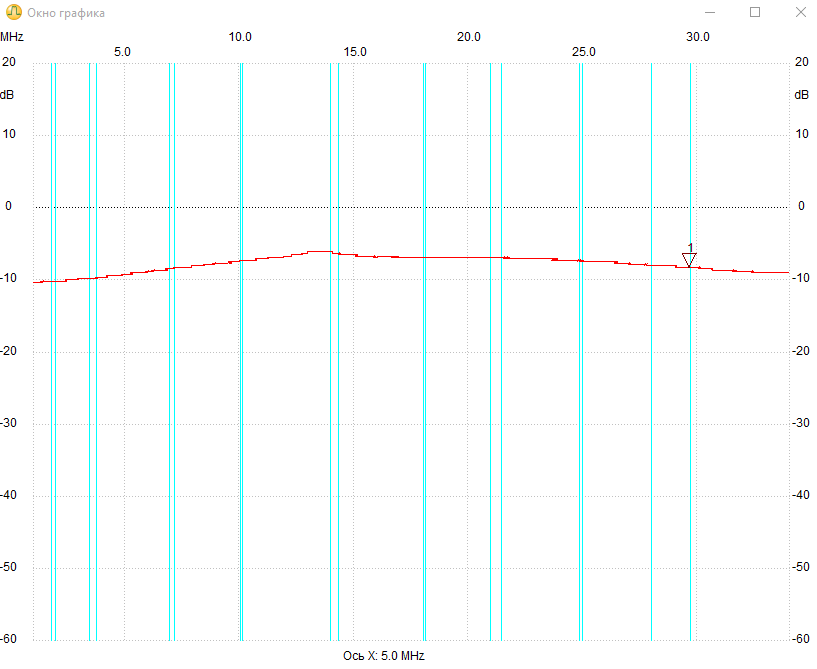

на входе усилителя примерно 150мв
создается такое впечатление что второй каскад не переваривает всё что выше 500мв на выходе первого
да и мне так и не удалось ток покоя второго каскада установить как у вас сказано от 30ма до 40ма на пару транзисторов
у меня получилось примерно 20ма на пару
Vladimir827 писал(а):
да и мне так и не удалось ток покоя второго каскада установить как у вас сказано от 30ма до 40ма на пару транзисторов
у меня получилось примерно 20ма на пару
Похоже, что это и есть причина завала на ВЧ, т.к. 10 мА на транзистор маловато будет. Попробуйте увеличить начальный заменой диода из другой партии
по поводу замены диода в цепи установки тока покоя второго каскада
на том что стоял падение напряжения 0.712в
какой примерно нужно найти ,о какой цифре после запятой идет реч ?
US5MSQ писал(а):Здравствуйте.
Если транзисторы из одной партии, то, как правило, разброс параметров небольшой и подбор не требуется. Но если уж очень хочется подобрать поточнее , то можно при помощи транзистор-тестера подобрать по одинаковому напряжению открывания и одинаковой емкости затвор/сток
Добрый день.
Когда-то давно уже измерял с помощью такого прибора транзисторы. Нашёл записи, правда было в наличии всего 3 транзистора RD16:
1) 3,57 В - 54 пФ
2) 3,84 В - 57 пФ
3) 4,02 В - 54 пФ
А сейчас есть 15 транзисторов, подумал может сильнее заморочиться с подбором
Сергей Эдуардович
подскажите а какое примерно входное сопротивление у каскада на rd16
между кт2 и массой и кт3 и массой.
хочу попробовать его с генератора запитать , чтоб знать какой транс мотать для согласования ?
Vladimir827 писал(а):Сергей Эдуардович
подскажите а какое примерно входное сопротивление у каскада на rd16
между кт2 и массой и кт3 и массой.
хочу попробовать его с генератора запитать , чтоб знать какой транс мотать для согласования ?
Входное сопротивление зависит от многих факторов и прежде всего частоты, так что точное значение я не назову, но я думаю, что сигнал с 50-омного выхода можно подавать через транс 1/1
