генератор - пробник

[Viktor25]

Доброго времени суток Серёга. Собрал по схеме пробник генератор 1-465 кГц , 465 кГц выдаёт на пезо элементе Y455E деушки от телевизора , чисто попробовал будет ли работать , а вот 1 кГц не хочет запускаться . Транзисторы кт315б , режим Т1- 4,5В . В чём может быть причина ?

[Kyj]

Не стал создавать новую тему. Если администрация посчитает, что необходим новый раздел, то я не против переноса.

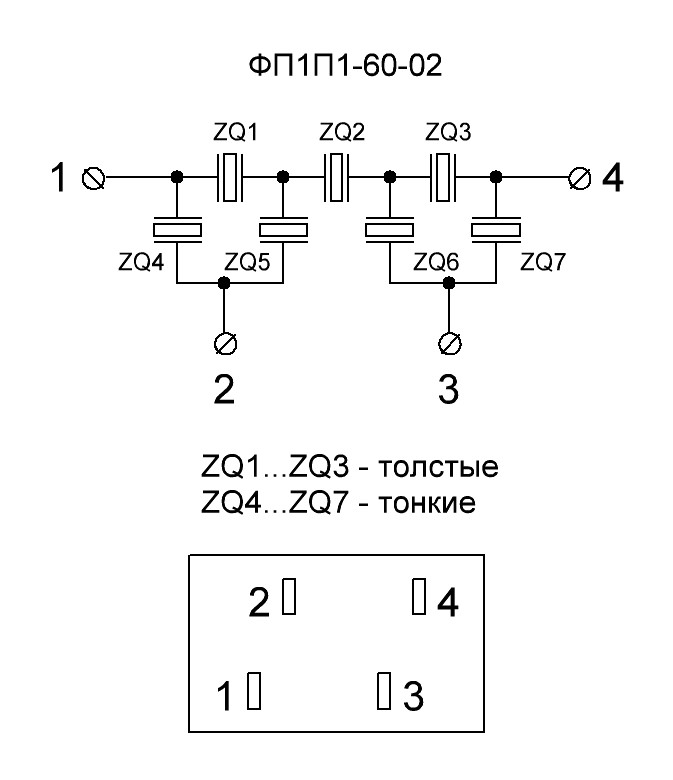

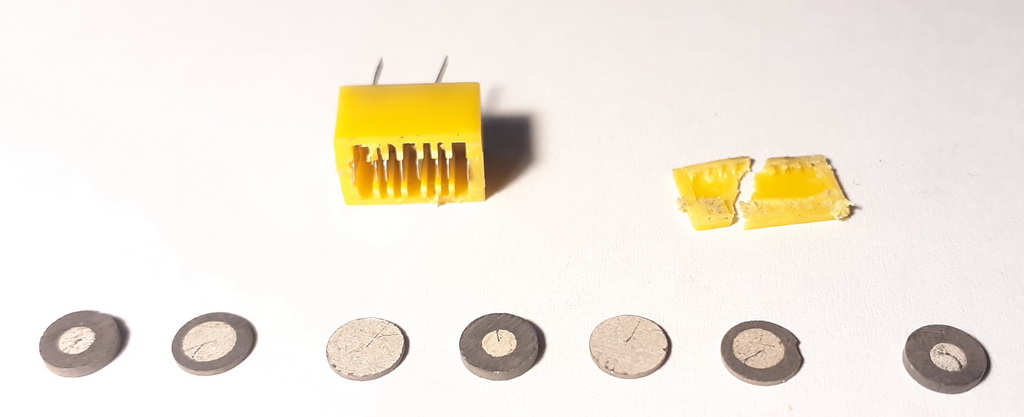

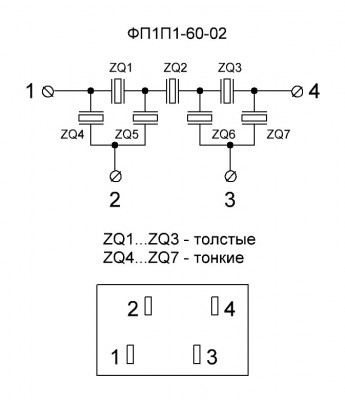

ФП1П1-61 не нашлось, но имеется ФП1П1-60-02 в количестве (интересно будут ли они в этой схеме работать?). Хотелось бы просто поделиться их внутренним строением. А вдруг, кто-то захочет подогнать частоту и/или полосу пропускания, подпиливанием резонаторов. Должен предупредить, что резонаторы довольно крохкие и изымать их следует очень акуратно, дабы не скалывались края. Следует обратить внимание, что они разных толщин и с разными контактными площадками.

[Kyj]

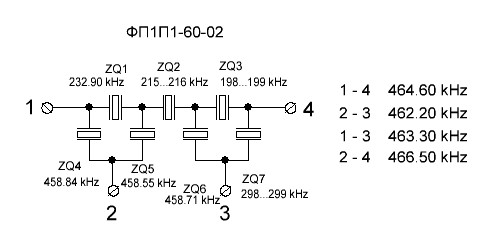

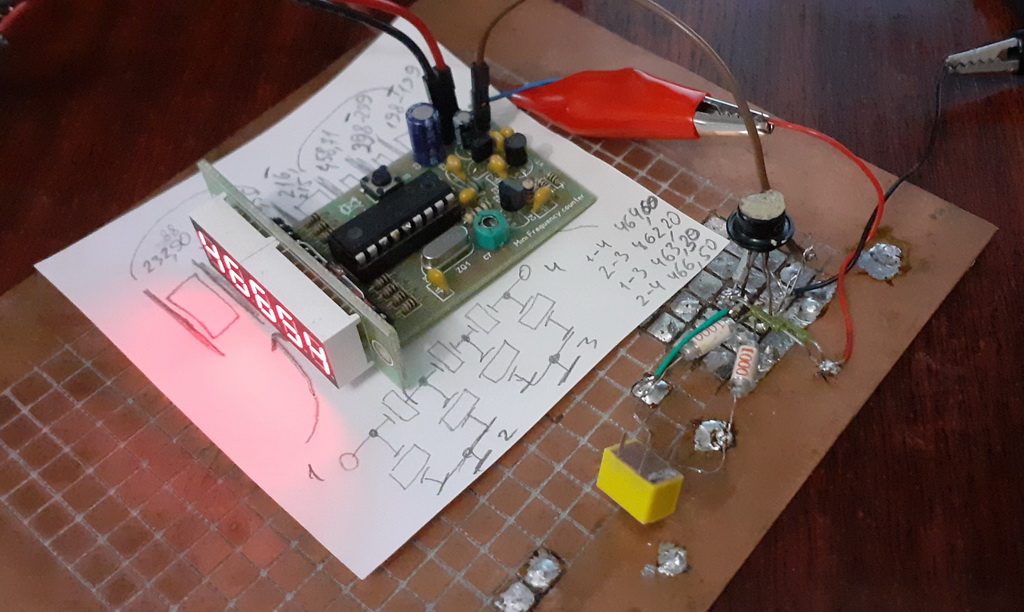

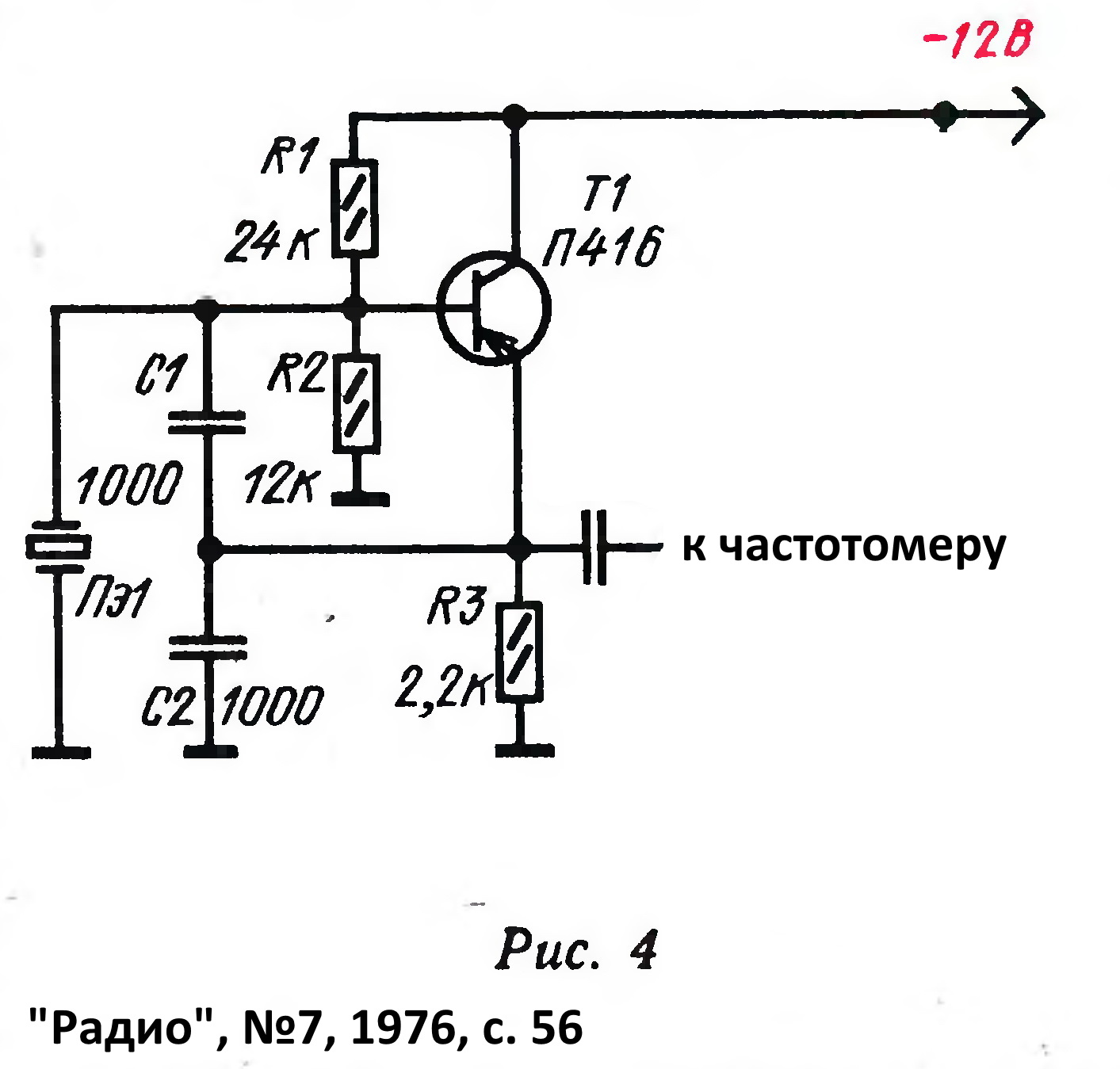

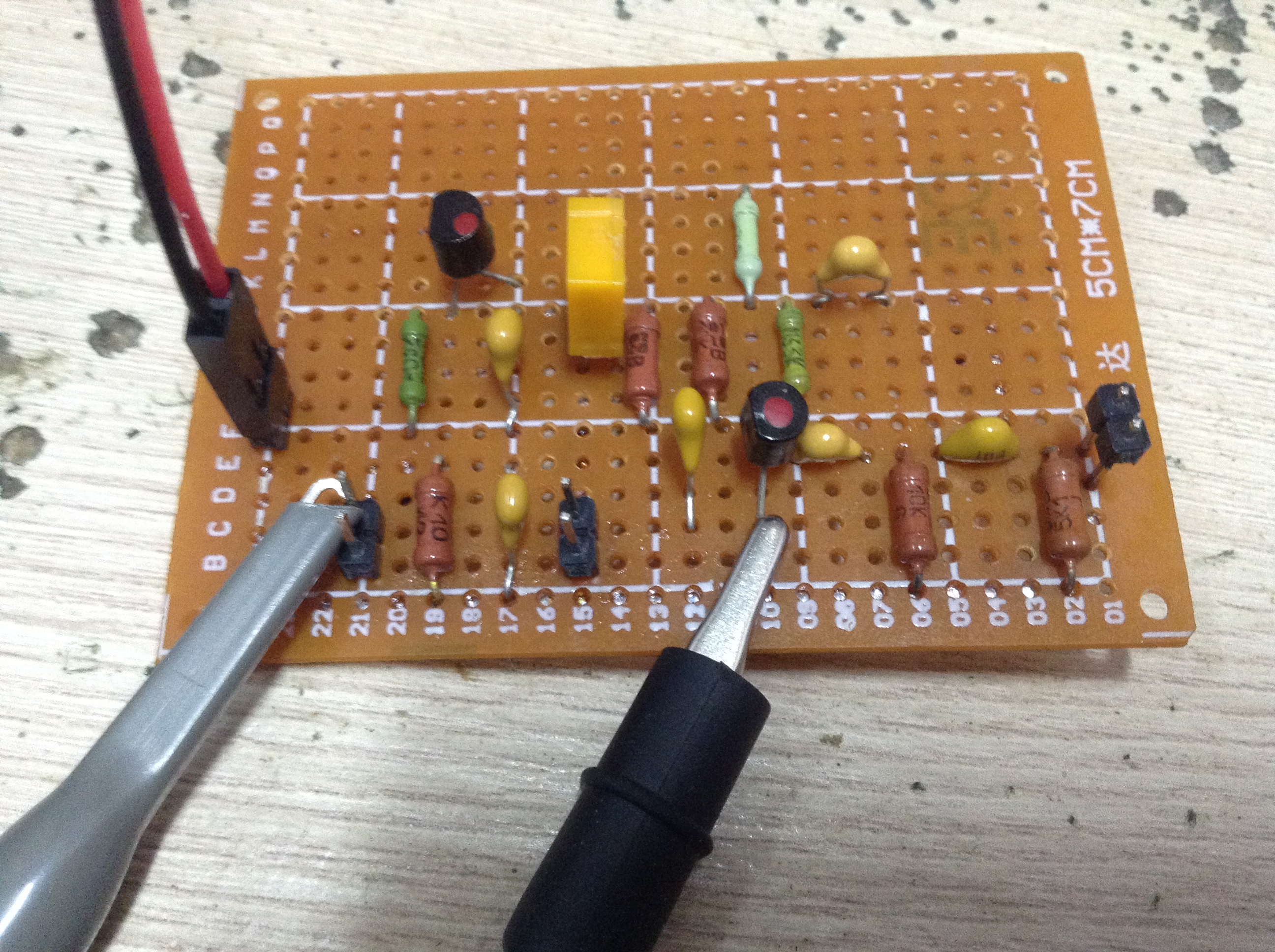

Стало интересно какие же частоты на каждом резонаторе. На быструю руку собрал на "рыбе" генератор. Оказалось, что некоторые дают стабильную частоту, а некоторые "плавают".

[US5MSQ]

Здравствуйте.
На мой взгляд, разбирать пьезофильтр на отдельные резонаторы нет особого смысла, а вот результаты испытаний частот генерации в разных включениях целого фильтра несомненно вызовут большой практический интерес. Спасибо!

[Shumadan]

Всем доброго утра.
Будете смеяться, но не могу найти фильтр. Можно заменить контуром? и какие намоточные данные?

[US5MSQ]

Здравствуйте.
В принципе можно вместо резонатора применить контур ПЧ на 455-465 кГц, включив катушку последовательно с дополнительным конденсатором, емкость которого будет зависеть от индуктивности конкретной катушки.

[Andy]

Сергей Эдуардович, а схему аттенюатора на -20,-40 дБ к вашему пробнику не нарисуете?
Нашел формулу расчета http://vprl.ru/index/kalkuljator_raschj ... atora/0-32
Но непонятно,какое брать входное сопротивление

[US5MSQ]

Здравствуйте.
Плавного аттенюатора хватает на все мыслимые случаи настройки ПЧ приемников. Зачем там ещё и внешний аттенюатор? Прецизионного отсчёта уровней всё равно не получите, т.к. выходное сопротивление большое (оно в основном определяется положением движка на потенциометре) и при регулировке выходного уровня сигнала изменяется в широком диапазоне (примерно от 25 Ом до 1 кОм)

[ut5eud]

https://www.myhomehobby.net/prostoj-pch ... riemnikov/
нашёл на просторах интернета. Коллега делится опытом.

[Sany69]

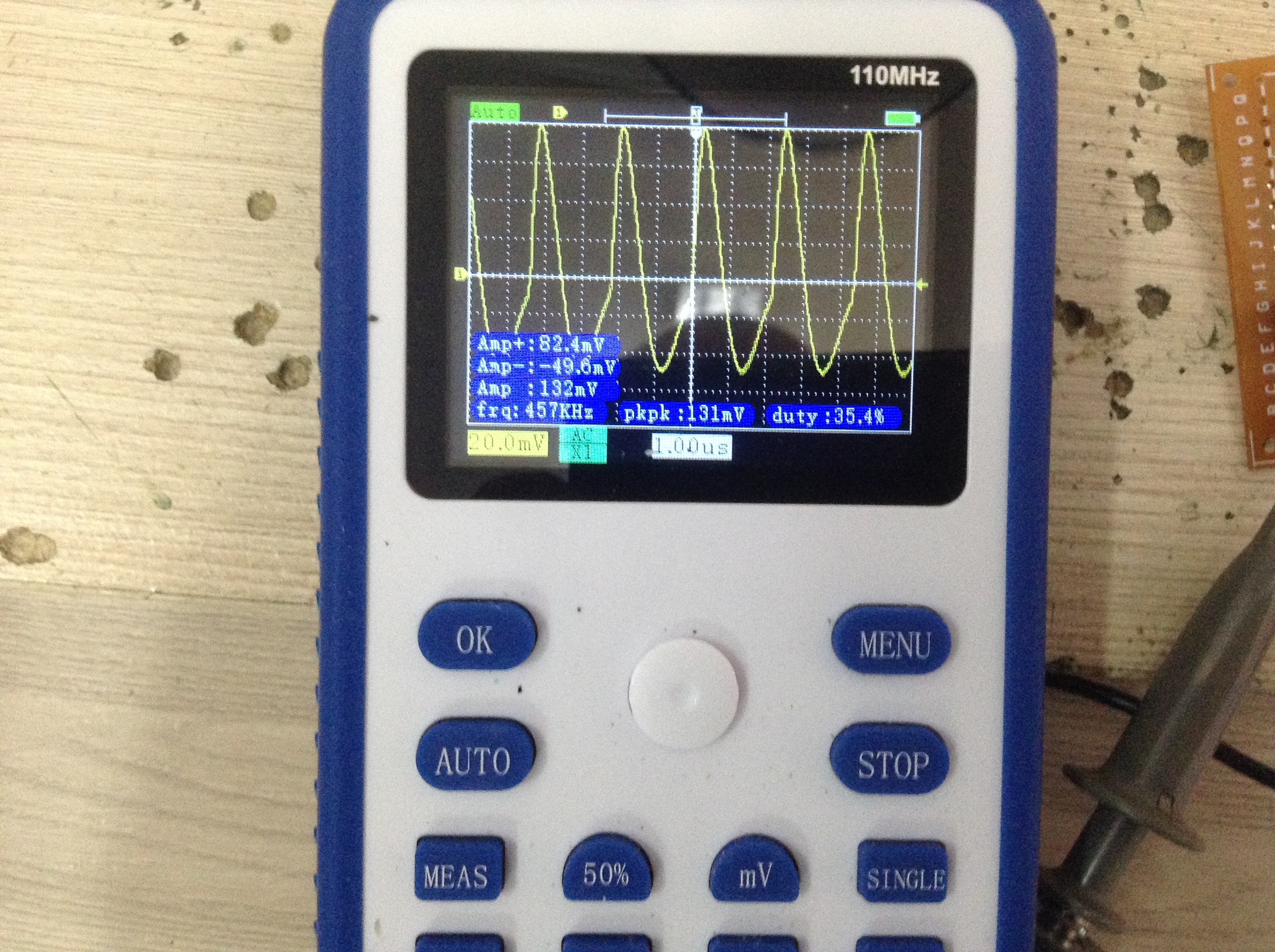

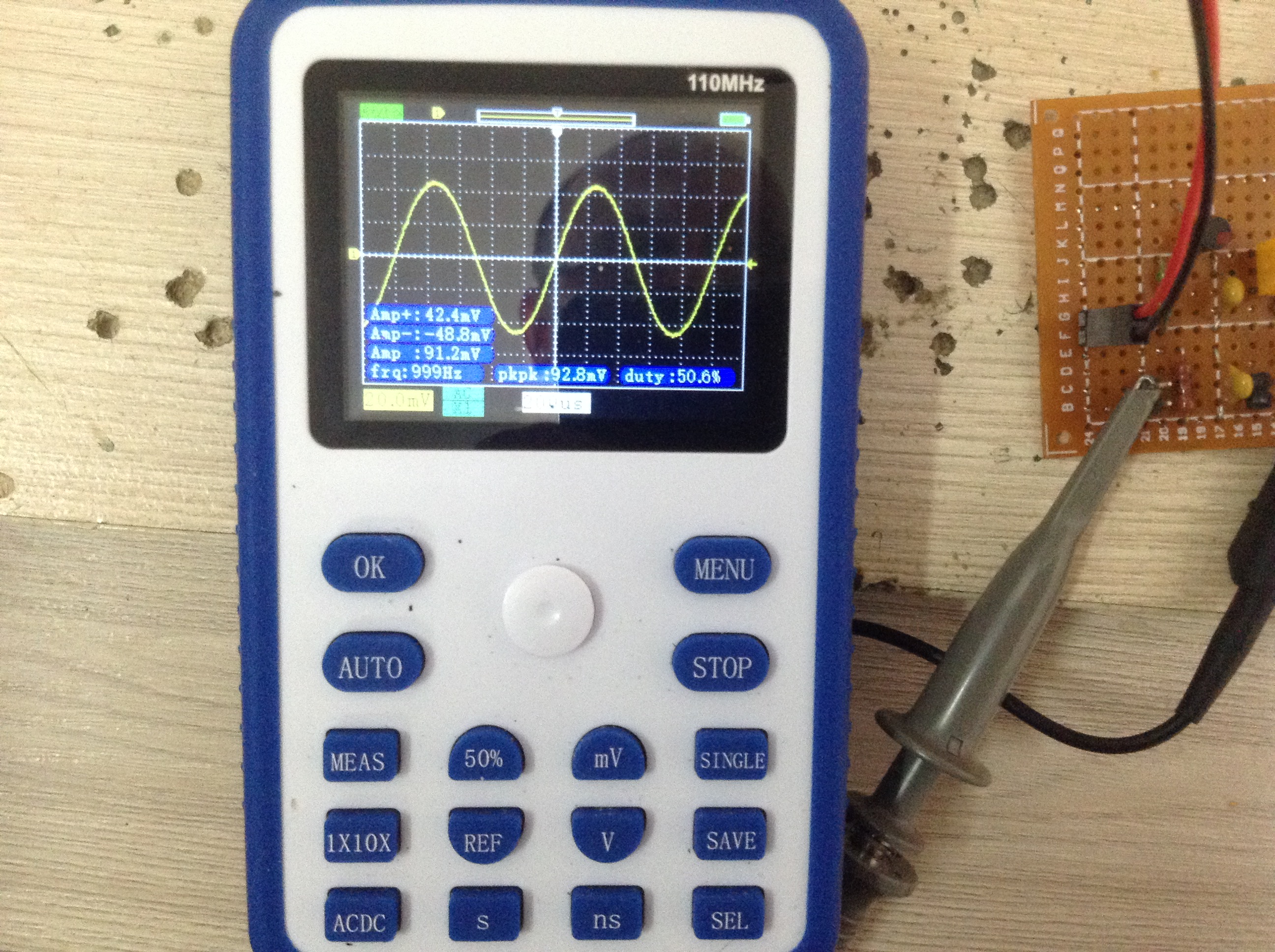

Всем , доброго вечера. Тоже собрал сей пробник. Не нравится форма сигнала по частоте 455кгц. Поэтому вопрос. Можно ли это как то исправить? И не велика ли амплитуда? На транзисторе vt1 4,6вольта.
