Трансивер STEP II

[US5MSQ]

Здравствуйте.
Меандр здесь не причём. Причина во взаимном влиянии делителей, расположенных на одном кристалле.

[Servio]

Т.е. если для генерации VFO и BFO использовать разные Si5351, то картина будет лучше и тогда можно будет улучшить подавления зеркального канала за счёт селективность платы ФНЧ?

[US5MSQ]

1.Т.е. если для генерации VFO и BFO использовать разные Si5351, то картина будет лучше
2.и тогда можно будет улучшить подавления зеркального канала за счёт селективность платы ФНЧ?

1.Так точно, именно поэтому был сделан синтезатор Ёжик S2M на двух Сишках.
2. А это никакого отношения или привязки к обсуждаемому вопросу не имеет, т.к. будет работать одинаково в любом случае, даже если вместо синтезатора поставить обычный ГПД

[Servio]

Подавление зеркального канала - это кусок цитаты из статьи:

В этом случае появляется дополнительные возможности: можно переключать боковую полосу, установить частоту первого гетеродина всегда выше частоты сигнала – это позволит улучшить подавления зеркального канала за счёт селективность платы ФНЧ

Я имел ввиду, что если можно будет управлять частотой опорника, то тогда можно будет всегда иметь частоту первого гетеродина выше частоты сигнала.

Еще один дилетантский вопрос. В кварцевом фильтре корпуса кварцев на землю не соединены. Улучшит ли шумовую картину, если поместить плату кварцевого фильтра целиком в заземленный экран?

[US5MSQ]

Попробуйте и будет здорово, если нам расскажете о полученных результатах

[R0AEK]

Доброго времени суток!

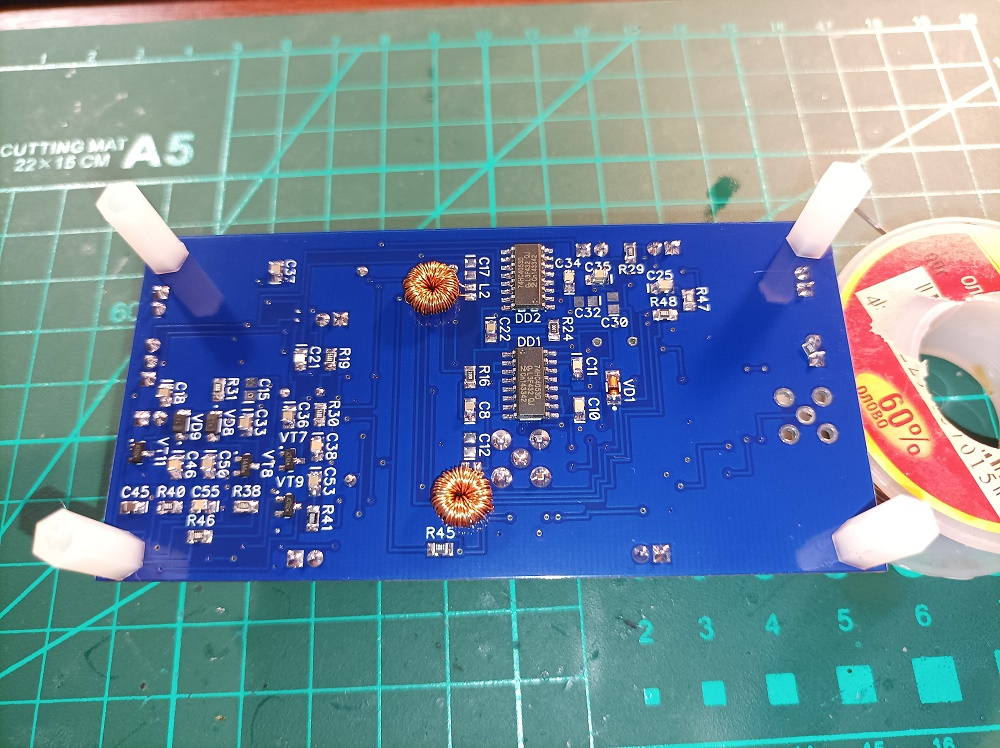

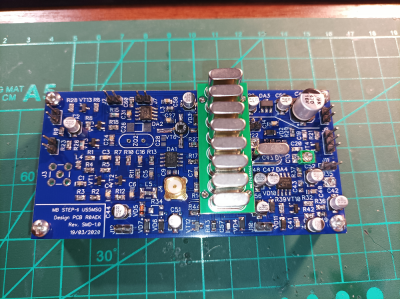

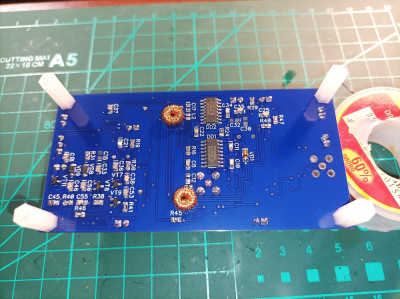

Собрал и я основную платку в SMD, согласование КФ пока на колечках, потом поменяю на SMD индуктивности

[R0AEK]

Результаты

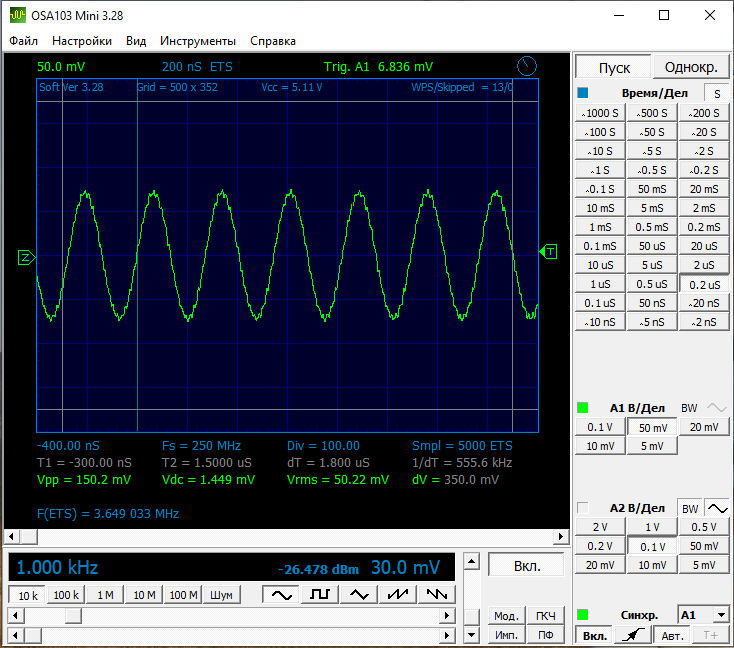

выход без ДПФ на 50 ом SSB

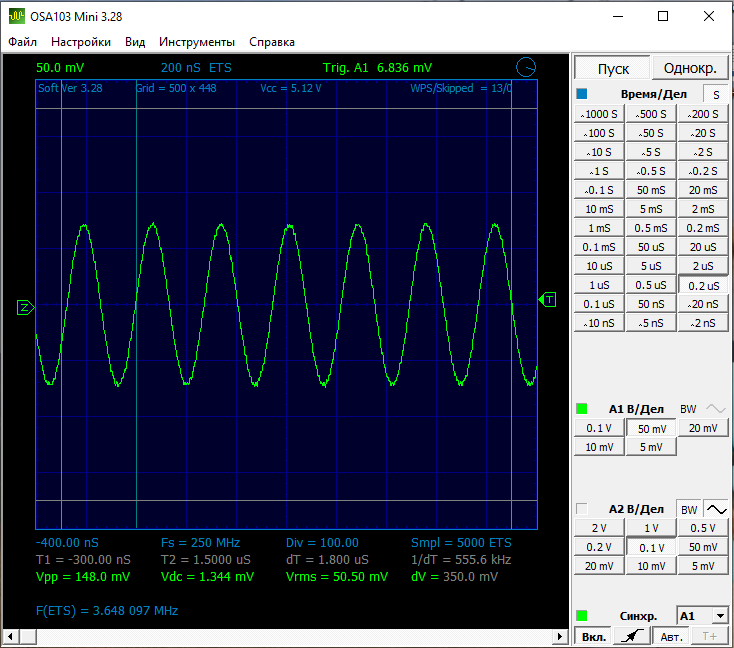

выход без ДПФ на 50 ом CW

[R0AEK]

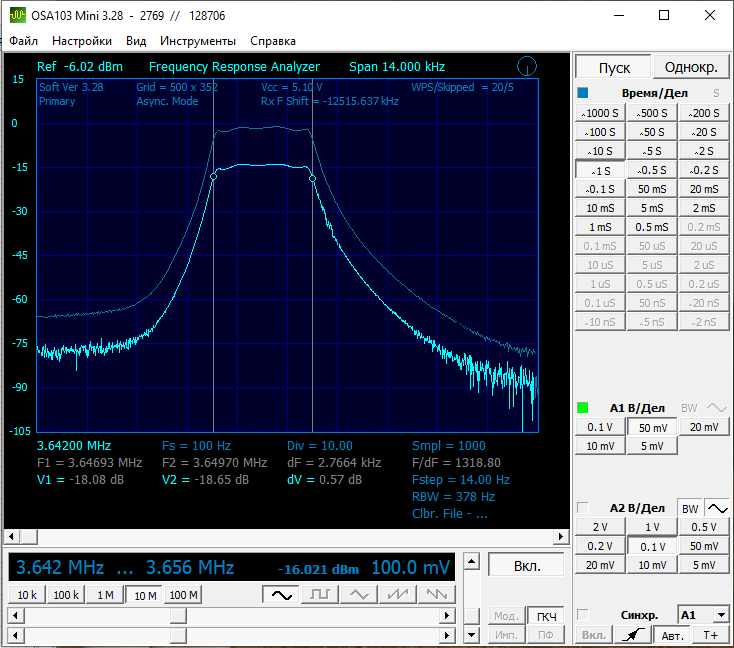

сквозная АЧХ прием, после VT6

сквозная АЧХ передача, от микрофона до выхода

[R0AEK]

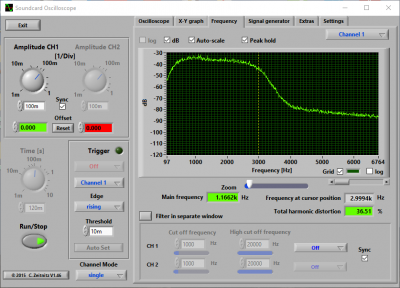

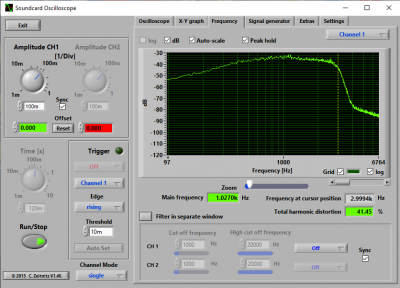

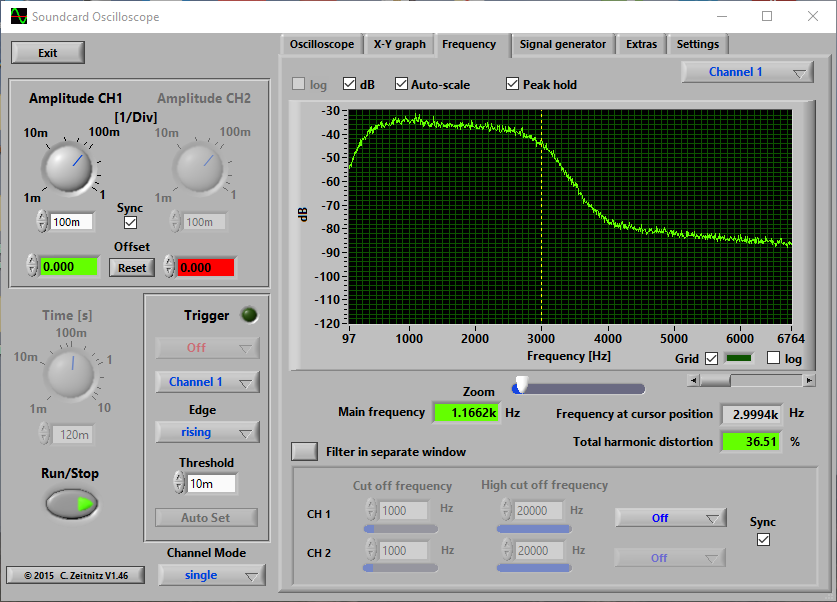

сквозная АЧХ с УНЧ

[US5MSQ]

Здравствуйте.
По-моему, хорошие результаты испытаний, да и конструкция платы получилась компактно-симпатичной
