Трансивер STEP II

[US5MSQ]

Схема межплатных соединений ТРХ STEP II приведена здесь viewtopic.php?f=23&t=254#p7846

[u1dkr]

ОК, я видел. Просто хотел подтверждение, что схемой подразумевается параллельное включение управления диапазонами от синтезатора к ДПФ и ФНЧ., т.е. идут попарные проводники А,В,С,D.
Спасибо.

[UT5ULJ]

Красиво на картинке. Жду с интересом завершения.
Корпуса для меня всегда проблема. На кухонной табуретке не сильно разгонишься. Может у кого есть возможность изготовить корпус под заказ. Или знает где можно заказать?

болле полугода небыл дома. Продолжение будет.

[uamag]

Всем доброго времени суток!
Нарисовалась проблема, помогите разобраться.
Один раз в сутки, бывает чаще, бывает реже ... но пявляется такая проблема:
Трансивер Step II, в режиме RX на приеме - появляется непонятное жужание синтизатора Ёжик ver.3, экран тухнет, Ежик выключается ... при этом сам трансивер продолжает работать. Помогает включение-выключение трансивера или вынимаю разъем питания с Ежика и вставляю - все работает. Откуда в Ежике жужание? Где искать проблему? Питание сидит плотно, не отходит. С проводами все в порядке. Возможно проблема в самом синтезаторе?
Спасибо.

[US5MSQ]

Здравствуйте.
Однако озадачили В конструкции синтезатора Ёжик ver.3 вроде нет элементов, способных издавать акустическое "жужжание"...
Это " жужжание" слышится из динамика трансивера или от самого синтезатора? Какое напряжение питания поступает на вход синтезатора? Проверьте на плате синтезатора напряжения на выходе стабилизаторов +5 и +3,3в, желательно до и во время "жужжания". Хорошо бы вытащить из разъёма и вставить обратно индикатор ЖКИ - возможно окислились какие-то его контакты.

[uamag]

Спасибо за быстрый ответ. Жужжит именно сам синтезатор, очень быстрый такой вжик, пол-секунды и тухнет, выключается. Я думаю - может перегревается и защита срабатывает? Питание было через резистор 43 Ома 0,5 Вт. Сейчас я поставил резистор 62 Ома и 5 Вт - понаблюдаю.

[US5MSQ]

Возможно перегревается стабилизатор +5в и в нём срабатывает защита. Оптимальное напряжение питания синтезатора 7,2+-0,5в. Если у Вас применяется оптический валкодер, переключите его питания с платы синтезатора на внешние +12в - это уберёт лишнюю нагрузку и соответственно перегрев стабилизатора +5в.

[UT5ULJ]

Наконец то руки дошли и есть вдохновение. Взялся за корпус потому что спаянные платы лежат на столе, все соединения соплями и это тупик далее сборка без корпуса не возмоложна. Рекомендую тем кто взялся сделать себе игрушку начать именно с корпуса.
Первое что сделал, нарисовал переднюю морду на кор=торой расположил органы управления стметрично по линиям ва не в стиле СРАЛА-МАЗАЛА. Рисую в SKETCHUP. Могу рекомендовать как простое очень доступное быстро осваиваемое и оооочень много функциональное програмное обеспечение.

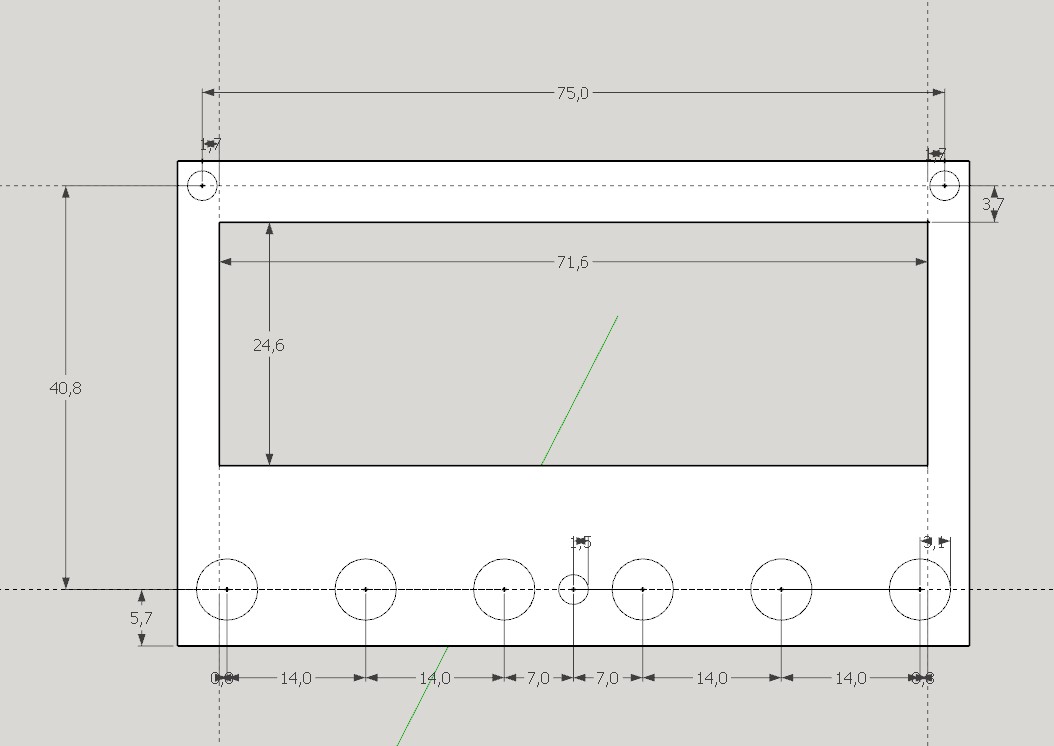

Для установки синтезатора ЕЖИК 3 сделал PDF файлик распечатав котрый в масштабе 1:1 шикарно работает как шаблон для сверления отверстий под установку синтезатора хоть на фальшпанель и ограны управления на пенель хоть сразу на панель но тогда три винтика крепления синтезатора будут на панели. Делюсь файлом СИНТЕЗАТОР в SKETCHUP и PDF файлом может кому то пригодится. Для точной печати PDF файлов в заданном масштабе пользуюсь прогой PDF-XChange Viewer Очень толковая софтина. Делаю ей шаблоны для вырезки деталей для БПЛА в заданном размере, я лучше решения не видел. просто дешево доступно.
Папка с файлами на GOOGLE диске https://drive.google.com/file/d/13hnp0i ... sp=sharing

[UT5ULJ]

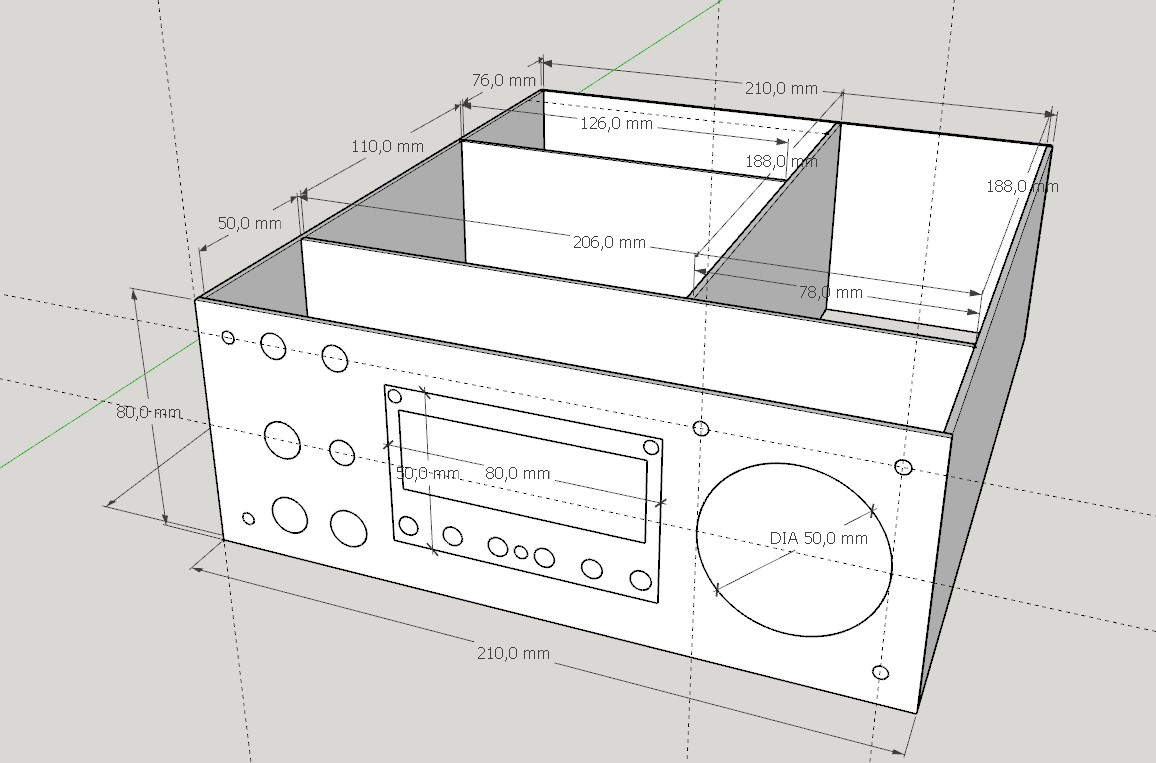

Будет что то примерно вот так

[US5MSQ]

Здравствуйте.
Красиво получается. С интересом слежу за этим проектом.
