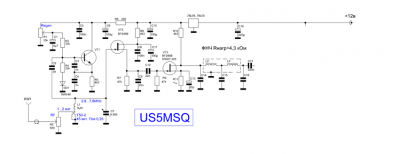

Доброе утро, спасибо за ответ. С током коллектора транзистора VT6 понятно. Катушка L2 намотана на амидоне Т68-2, 30 витков провода 0,5, катушка связи 2 витка. Перекрытие по диапозону с моими конденсаторами получилось 3.5-3.85, что полностью устраивает. Есть ли смысл увеличить число витков катушки связи, чтобы увеличить сопротивление нагрузки УВЧ? Если антенну (8 м провода за окном) подключить непосредственно к катушке связи, то громкость приличная но сильный фон, если к входу УВЧ заметно сильное ослабление и фон исчезает. Просто не хочется заморачиваться с большим усиление УНЧ, чтобы выжимать нормальную громкость. Приемник собрал по схеме:

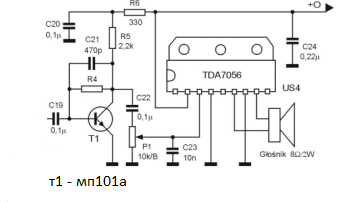

Унч собрал отдельно, по схеме с транзистором МП 101А, для лучшего согласования с НЧ фильтром

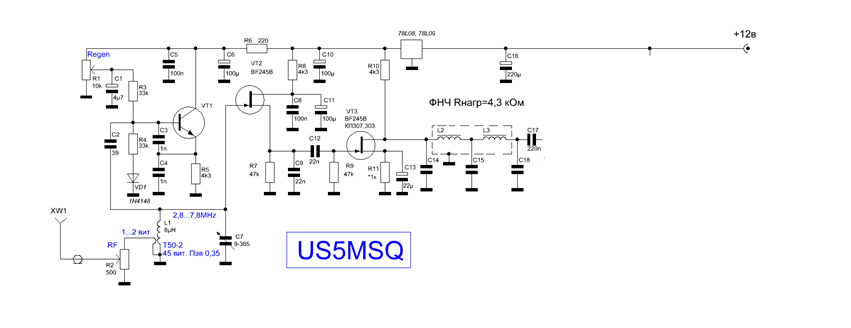

УВЧ по вышеприведённой схеме. Фильтр НЧ на МГ от магнитофона.

[US5MSQ]

Вот как раз для этого и служит этот УВЧ - чтобы не было фона и сильного влияния антенны на режим работы регенератора.
1.Вы так и не написали какая антенна применяется.
2. В автодинном режиме этот приемник работает как ППП и всё его усиление, определяющее чутьё, делается по НЧ, так что здесь не надо экономить. А вот по ВЧ разгонять усиление не стОит, поскольку помехозащищёность такого ППП невелика.

[34343]

Антенна пока 8 м провода за окном на дерево, но скоро будет 40 м провода. Что делать с катушкой связи : уменьшить до одного витка или увеличить до 3-4 витков ? Возможно ли применения в качестве УВЧ такого каскада:


[US5MSQ]

1.При 40м длины УВЧ с ОБ будет просто необходим, а 8м - только развязка от антенны с ослаблением сигнала. При такой короткой антенне можно попробовать подать сигнал прямо на катушку связи, поэкспериментировав с числом витков (1,2,3, 4) и уровнем генерации для получения максимальной чувствительности при отсутствии фона.
2.При такой короткой антенне высокоомный УВЧ, показанный в последнем сообщении, должен дать хорошие результаты

[Kesrmk]

Здравствуйте,
спасибо за разработку этого приеминка.
Вопрос по частотной устойчивости... Как он себя ведет у вас? Сразу стабилен, или плывет по немножку вверх/вниз пока не остановится?
Сколько времени требуется для "прогрева"?
У меня на позиции VT1 поставлен BF199.
Я так понимаю, что точно подобрав значение эмиттерного (VT1) резистора, частота после 5мин работы должна стать стабильна?
В главной схеме эмитерный резистор 4.3к, а в схеме с варикапом 3.3к, почему так?
Имеет ли значение тип диода в цепи базы-эмитера VT1, н.п. если поставлен 1N4001?
Если это расчитывается, можно узнать как и какое значение будет для BF199 в моем случае Uстаб 8в (реально 7.5в)?
220 ом межкаскадной развязки поставлен.
Если подбирается опытным путем - поиграюсь с переменником.
Спасибо!

[US5MSQ]

Здравствуйте.
Стабильность частоты настройки регенератора зависит от стабильности параметров контурных конденсаторов и катушки индуктивности - требование к ним такие же, как и контурным деталям ГПД, всё остальное второстепенно. Диод может быть любой кремниевый, транзистор так же любой современный универсальный или ВЧ, BF199 должен хорошо работать.

[Kesrmk]

Перевод схемы Сергеем на новые элементы и наладка схемы - это тоже очень достойное дело, и большое спасибо!
А история создания схемы началась от идеи Американца Charles Kitchen (N1TEV) на одном JFET и продолжилась Великобританцом George Dobbs (G3RJV) до вида с отдельным Q-mult на BJT PNP и отдельным детектором на JFET по схеме истокового детектора (безконечного импеданса-infinite impedance).
Схема под названием "Nicky's TRF" была опубликована 1996-03-04 (Мар-Апр) в Англйском журнале "DIY-RADIO" и в журнале SPRAT радио клуба "G QRP Club".
А еще ее повторил и очень подробно описал AA7EE в 2014г. под названием "The Sproutie", "The Sproutie MKII".
https://aa7ee.wordpress.com/2014/08/21/ ... -in-coils/

[Kesrmk]

Ошииибочка: должно быть "Q-mult на BJT NPN"

[merlin]

Добрый вечер Сергей Эдуардович, подскажите пожалуйста, приёмник собрал вольтаж подогнал , на истоки 3вольта , регенгерация примерно с 6 вольт ,а дальше завис уже с две недели . Свисти от станций есть , меняют тональность и на этом всё ,уменьшаю ос и просто затихают как будто не детекторе вообще, транзисторы менял не помогает .

[US5MSQ]

Здравствуйте.
Чтобы нормально работал АМ детектор, ток стока полевого транзистора должен быть порядка 50-100 мкА, т.е. нужно не напряжение на истоке выставлять, а подбором истокового резистора добиться указанного тока стока.
