[US5MSQ]

Но не более напряжения питания ключа.

[lado]

Ясно.
Итого, - напряжение на управляющем выводе электронного ключа 74LVC1G3157 должно находиться в диапазоне +3,3...+5,0 В (при питании ключа +5 В).

[EY7BM]

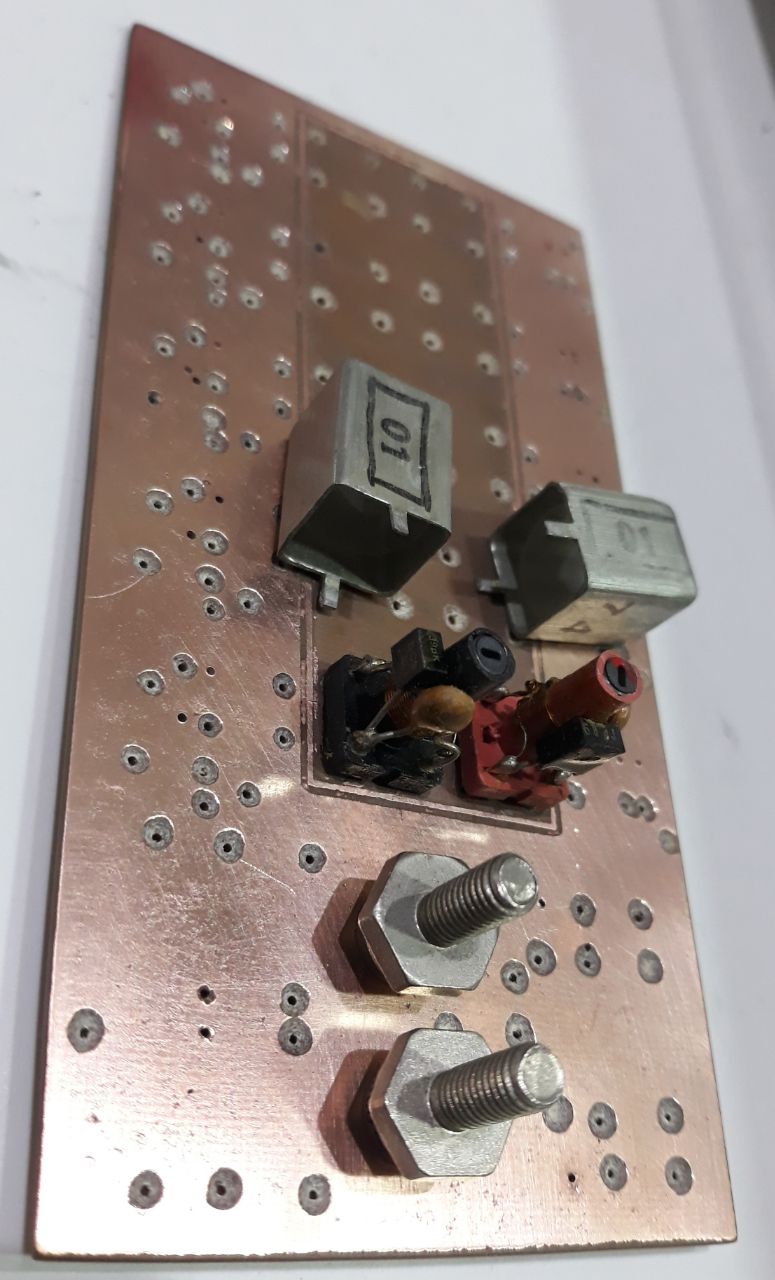

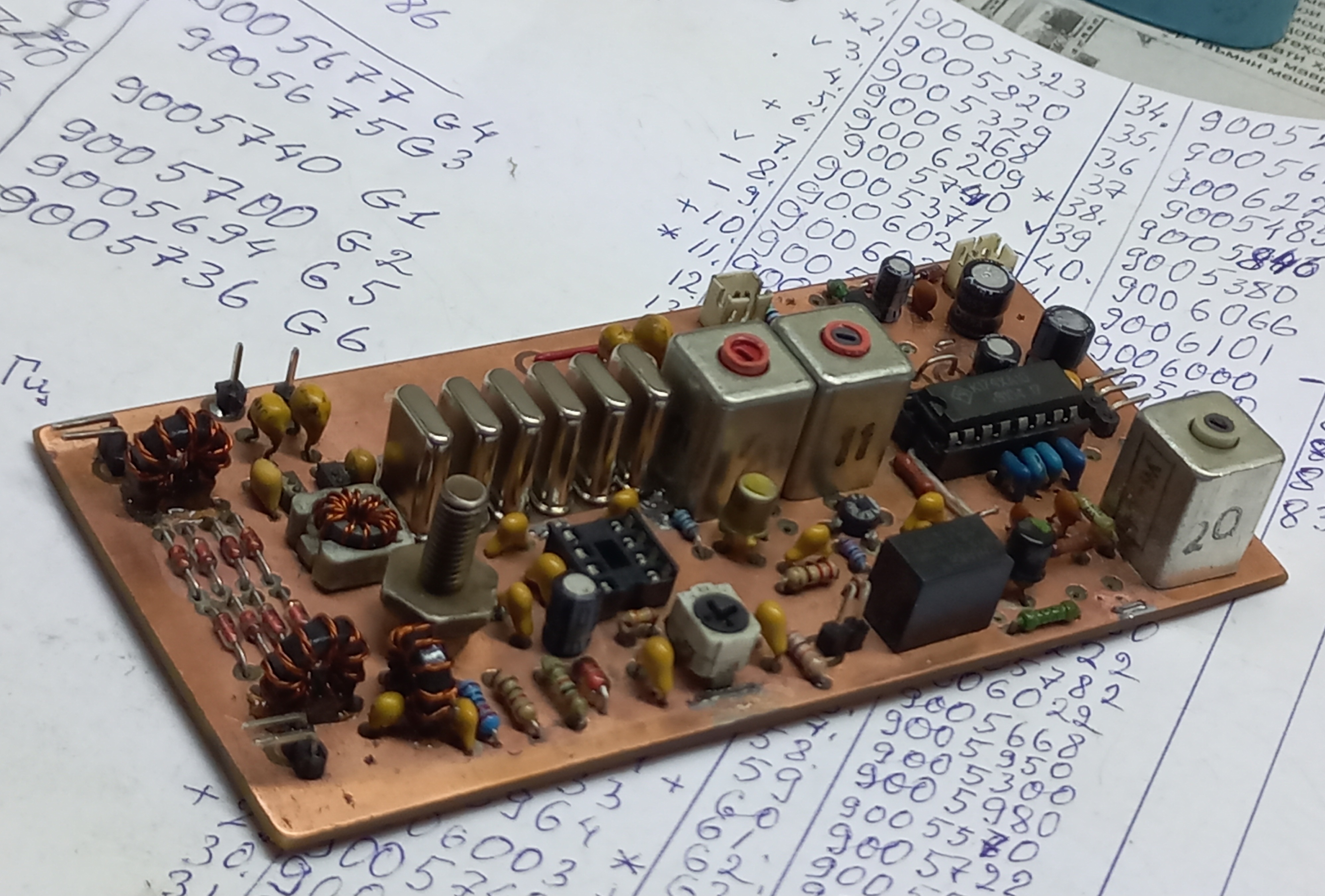

После установки Кварцев Печатная Плата обрела Красоту:))) По рекомендации и прочтении в форумах , те частоты кварцев низкие в середину по схеме КФ устоновил, а по высоким частотам по краям КФ устоновил. Теперь Пробник-US5MSQ Сергея Эдуардовича собрать и будем проверить в NanoVNA

[EY7BM]

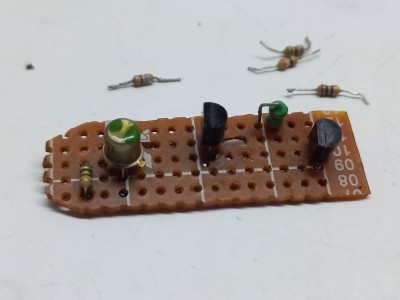

Высокоомный ПРОБНИК-US5MSQ. На первом каскаде это входной КП303Е , а второй S8550. По поводу кренки устоновил 78L08 в место 78L09, думаю заработает. А ещё на Вход устоновил резистор 1мОм это цепь Затвор Исток, теперь с верхушки контурной катушки можно взымать данные;какова состояние АЧХ тракта , он унверсалень.Надо Экранировать теперь.

[EY7BM]

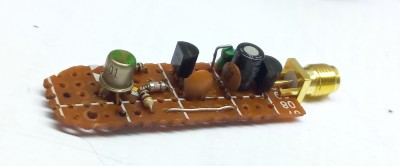

Вот и закончил пробник, При наприжения 8v на Колекторе VT2 3,7v и настроилось всё это Стоковым резистором, у меня номинал резистора 1кОм. Обший ток потреблений Прбника 28мА , думаю настройка Высокоомного-Пробника US5MSQ закончена. К статье гнездо SMA отлично смотриться, NANO-VNA колибровал и подключи к гнезду . Теперь по поводу экранировки, ишу старые советские высоковольтные конженсаторы, кожух у них Алюминевые, как раз под этот замечательный пробник подойдут:).

[US5MSQ]

Здравствуйте Анвар.

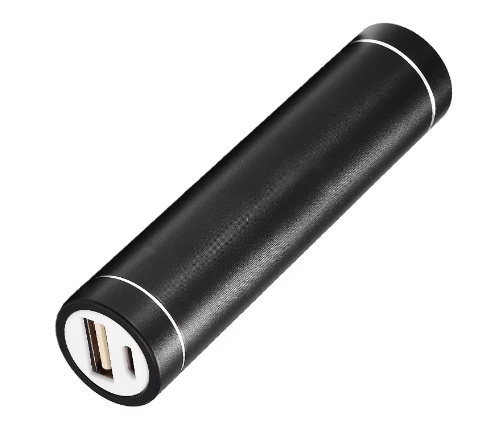

Для корпуса пробника удобно применять металлический корпус от недорого Powerbanka https://www.aliexpress.com/item/4000706 ... in_prod%3A

[EY7BM]

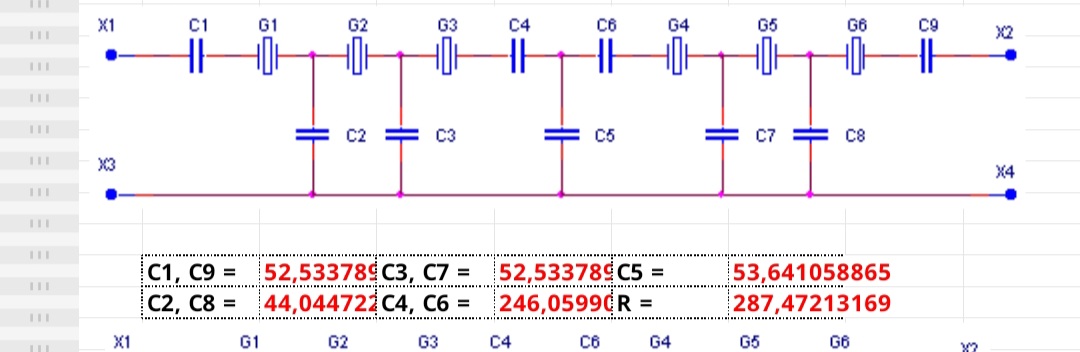

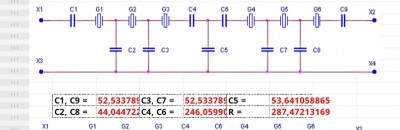

Обезательно! Корпус такого замечательного приборчика я долго думал и вы как раз дали хорошую идею, будем заказать Здраствуйте Друзя и Колеги Приаетствую! Здраствуйте Сергей Эдуардович, Приветствую! Кварцевыйе Фыльтры это Целая Нука! ко всём подойти серёзнешем образом!!! И так , я очень загруженный человек находя свободный время работаю на двух конмтрукцыях, Работа Кипит и от всех этих дел голлва отдыхает и полное наслаждения от доделаных работ. И так , предварительных расчетов К-Фыльтра, будем паять этие нлминалы и с помощю пробника через Nano-VNA посмотрим АЧХ КФ и даже после второй УПЧ. Интересные моменты нпстали.... Да еще я вложу в ветку принципиальную схему подправленую и Печатную Плату в формате LAYOT trx "Роса+К174ХА10" И если Трансивер на Приём заработает хорощо и на Передачу хороший отдача то можно считать у этой конструкции есть шанс и он жизнеспособный:)

[EY7BM]

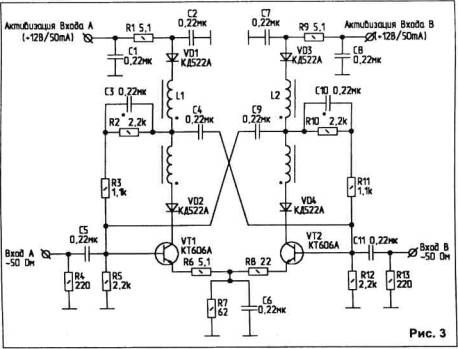

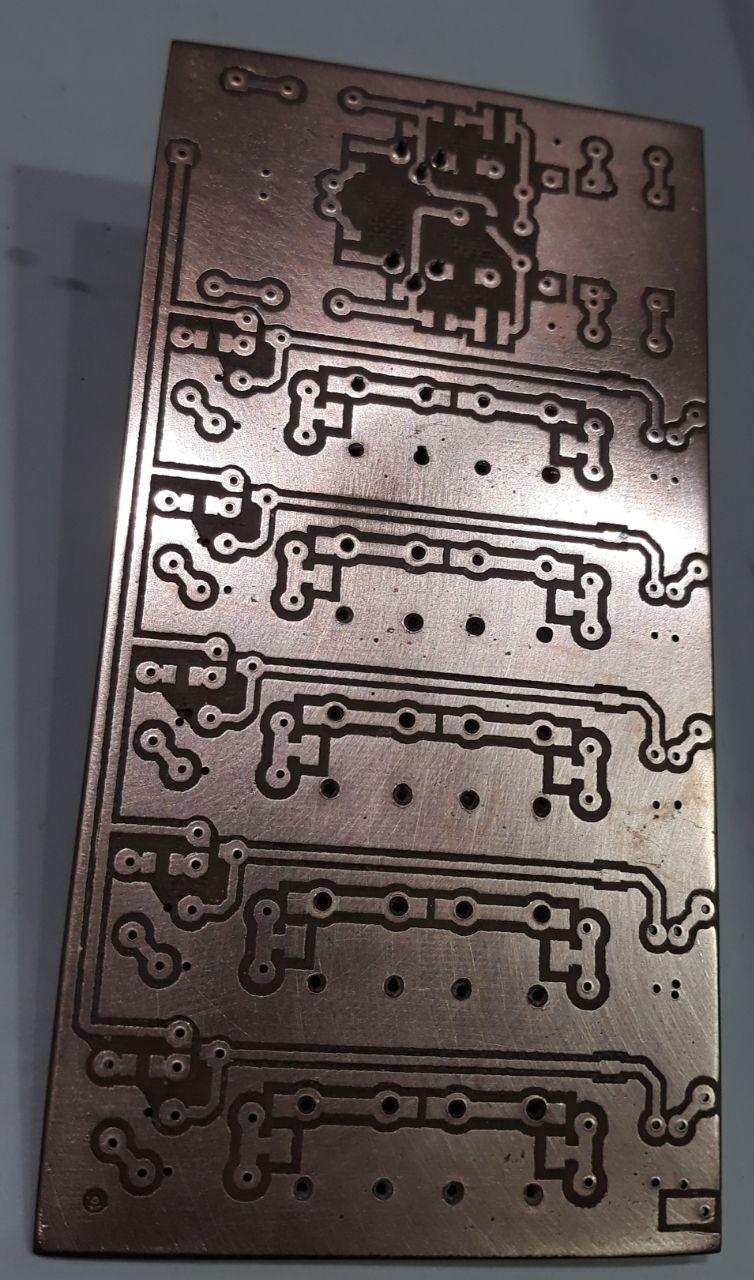

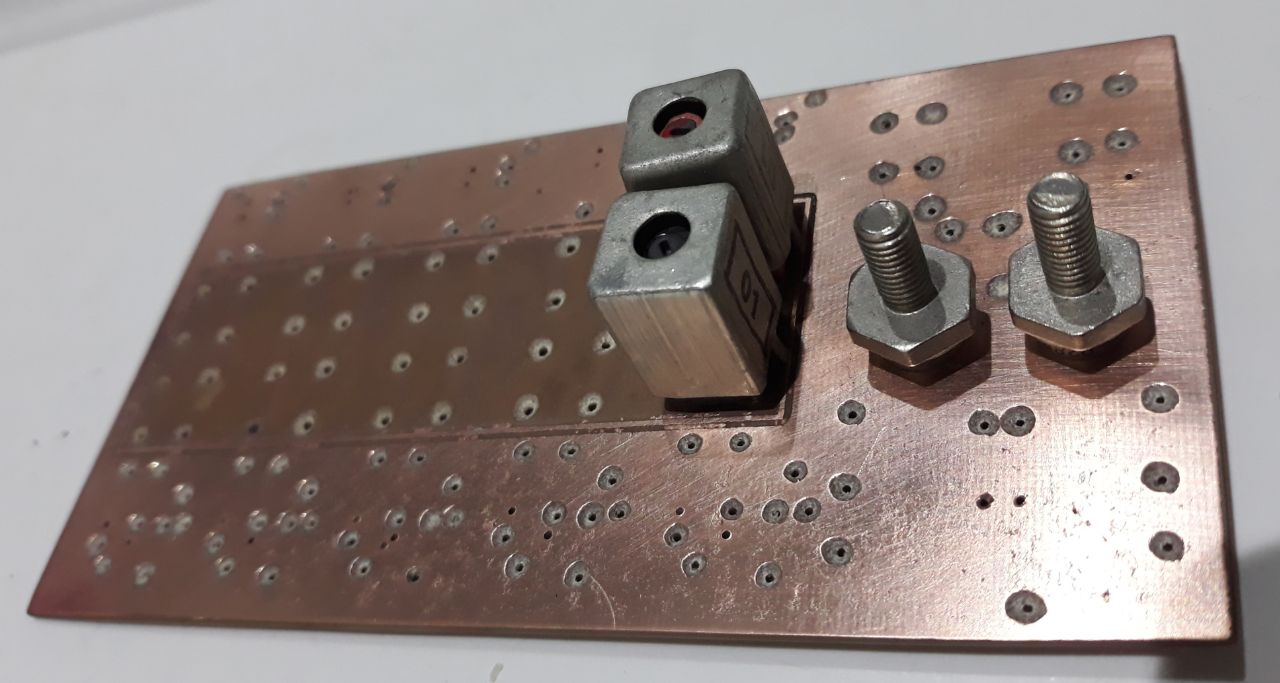

Немножко с блоком ДПФ занимался; Реверсивный каскад Высокоуровневый на КТ606. Очистил дорожки от непротрава, всё чистенко, заказал релюшек. Всё паралельно идёт

[EY7BM]

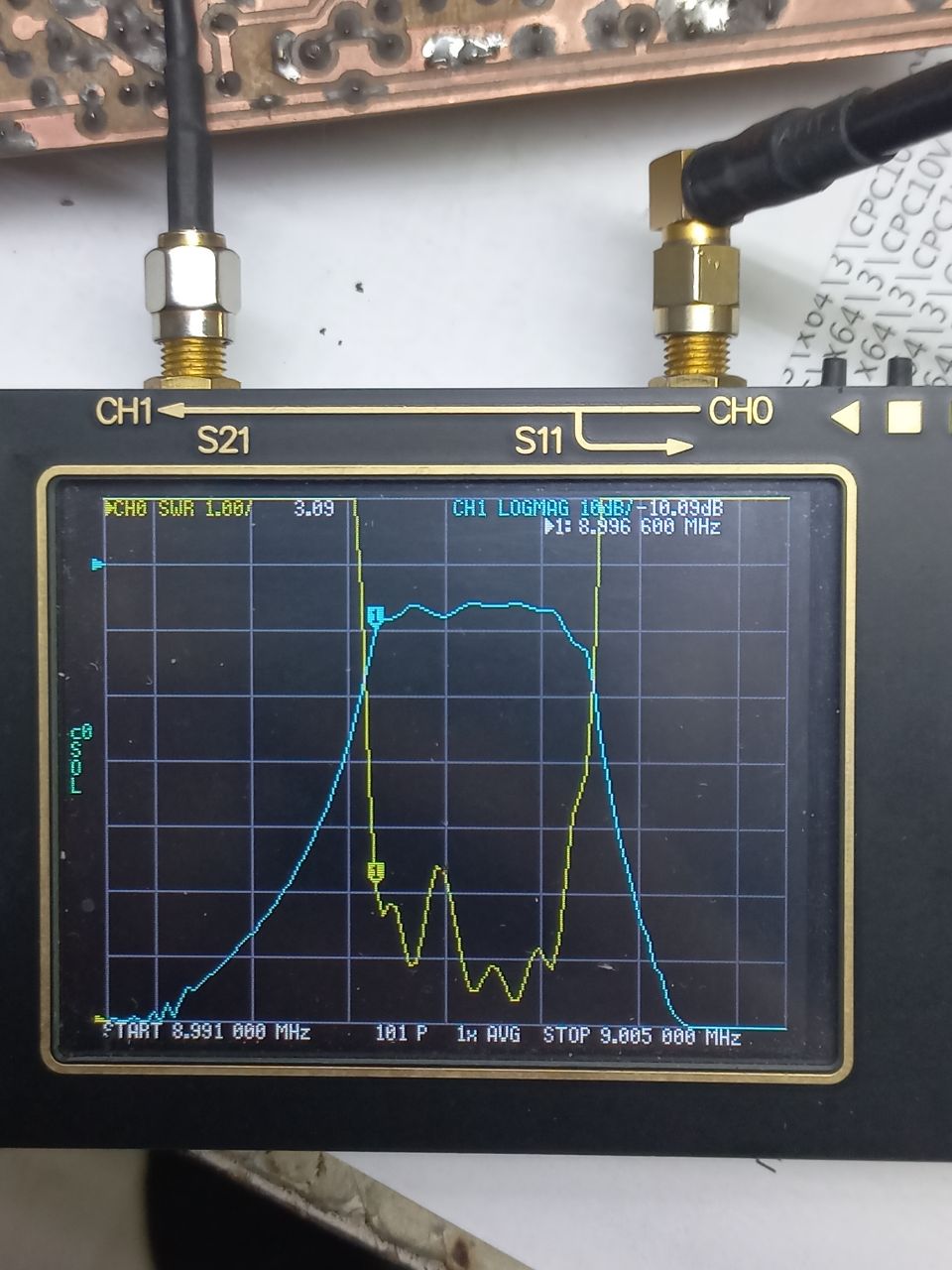

Здраствуйте Друзя,Приветствую!!! Поднастроил К-Фылтр, трансформатором 1:4. Пробник US5MSQ пока не готова и пришлось с помощю двух Тр на колечке с обоих сторон. Вроде бы нормальный АЧХ. Оставлю как есть, пробник будет готов и посмотрим

[EY7BM]

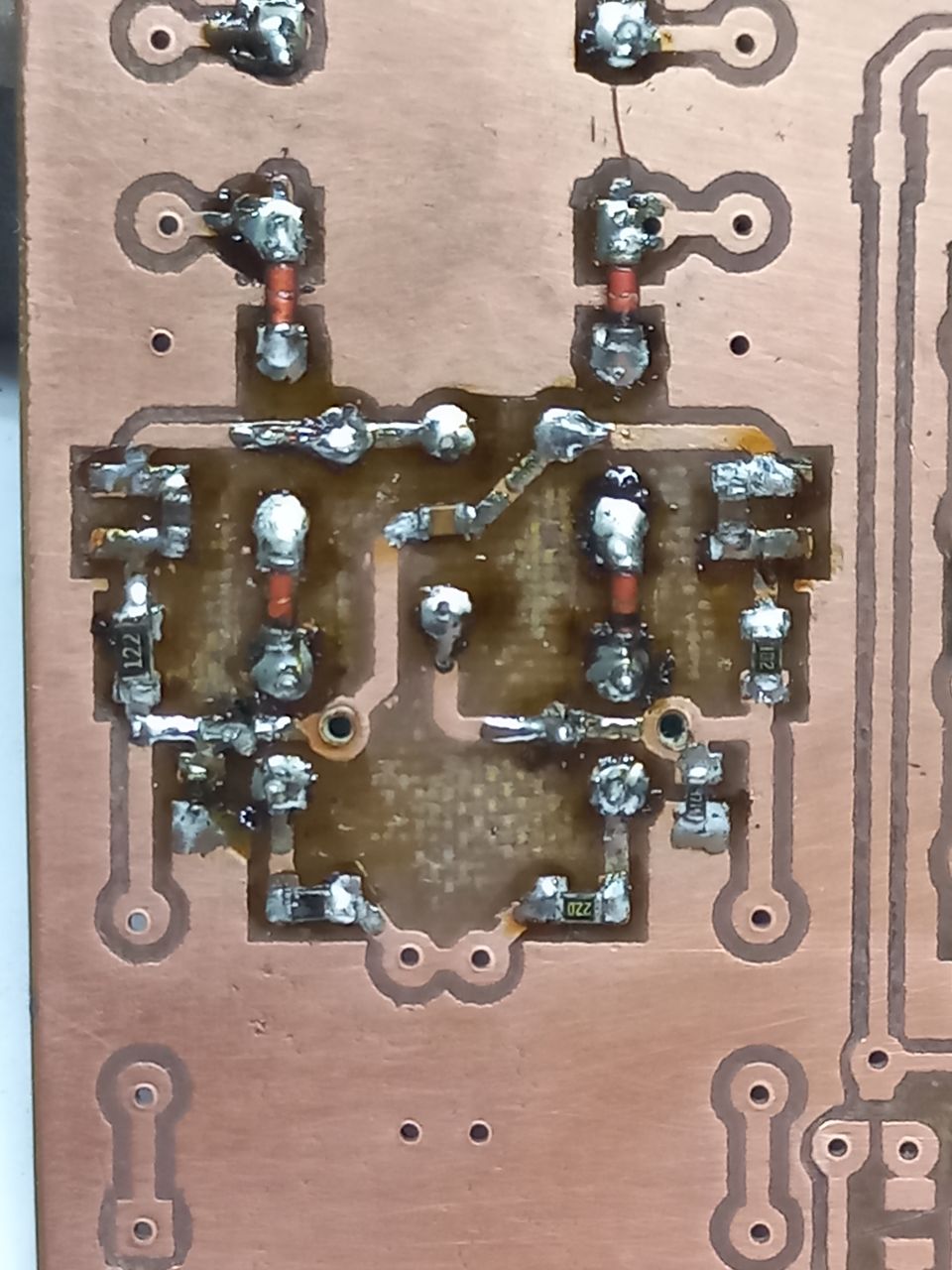

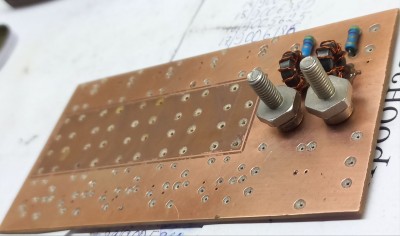

УВЧ -Реверсивный на КТ606А с диодным электроным комутацием в Блоке ДПФ. Ошибся с Цоколёвкой КТ606 ) Повернул. Релюшек заказал, до прибития закончу Блок. Продвижение есть , Успехи есть. Сергей Эдуардович у мен вопрос к вам , ваш совет нужен; в первом Ус-УПЧ на КП903 в Основном Плате ток 25мА я аставил, а здесь в блоке ДПФ эти каскады на КТ606 сколько токов рекомендуйте мне вставить???
