Высокотоковый измеритель Н21е мощных транзисторов

[US5MSQ]

Дополнительные материалы к статье "Высокотоковый измеритель Н21е мощных транзисторов" https://us5msq.com.ua/vysokotokovyj-izm ... nzistorov/
Здесь же можно и обсудить саму статью.

[agn]

Интересная конструкция. Спасибо. Надо будет вникнуть.
PS Журнал Elektor за сентябрь 1990 года имею в электронном виде. Могу куда-нибудь выложить, или переслать.
https://disk.yandex.ru/i/_3CZkc7uW4IEzg
Пока только так.

[US5MSQ]

Спасибо за журнал, много полезной информации.

[Petero]

Существует ресурс:
https://www.worldradiohistory.com/index.htm

Там полно всего интересного, в том числе, и:

https://www.worldradiohistory.com/Archi ... 990-10.pdf

[US5MSQ]

Спасибо за ссылку, это полезный ресурс и я его видел, только на нём нет сентябрьского номера журнала Elektor 1990 года

[agn]

Запаял плату. Пробный запуск прошел успешно. Временно вместо TLC272 попробовал другие, схема живет. Генератор работает, транзисторы переключаются. Дальше застопорился.
Был уверен, что найду у себя все необходимое, но нет. С переключателями проблема. TLC272 заказал, едет. Сейчас резисторы подбираю, корпус, разъемы...

[US5MSQ]

Однако быстро работаете Хорошо бы здесь выложить фото Вашей конструкции. Зело интересно

[agn]

Обязательно выложу. Пока особо нечего.
Не нашел у себя 7810, вкорячил LM317. Перебрал П2К, в наличии был всего один, тоже без фиксации. Переставил механизм фиксации с другого.
Сейчас переделываю головку. Прибор на 1 мА, что за тип не понял. Корпус пластмассовый, 90-го года выпуска. В то время все делали не очень хорошо.
Шкалу пришлось уменьшить и слегка подредактировать. Но вроде, все нормально получается.
С корпусом не определился. Для меня это мучение.
Вижу некоторые слабые места. В частности, через П2К гонятся большие токи. Целесообразность применения светодиодов в качестве стабилитронов тоже под вопросом. TL431 с парой сопротивлений намного лучше.
Однако, если учесть, что это не прецизионный прибор, наверное, не страшно.
Пока собираю без сильных изменений, потом посмотрю как себя вести будет.

[US5MSQ]

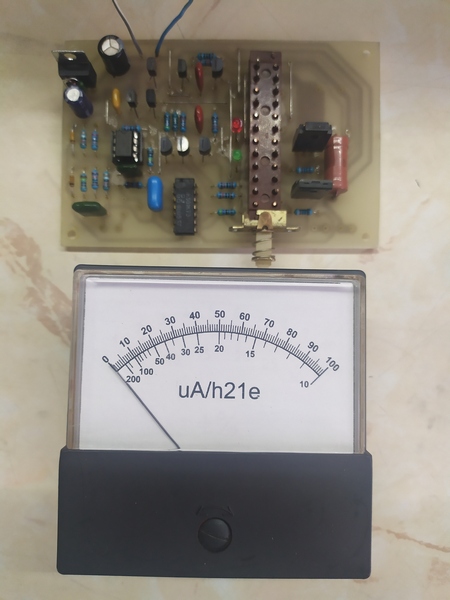

Спасибо за фото. Получилась аккуратная платка, а головка с новой шкалой выглядит просто супер!
Что касается токов через П2К - то при пиковом токе в 10 А средний ток не превышает 120 мА, с которым П2К будет долго и надёжно работать. Я тоже пробовал TL431 в качестве стабилитрона 3.9В. Результат мне не понравился, поскольку из-за инерционности внутренней ООС TL431 на осциллограмме в начале импульса появился большой выброс напряжения.

[agn]

из-за инерционности внутренней ООС TL431 на осциллограмме в начале импульса появился большой выброс напряжения.

Точно. Там же импульсный режим. Значит, обойдемся без TL431.
Я тоже уверен, что П2К справится. Это просто придирки.
Осталось найти один галетный переключатель, дождаться микросхем, определиться с корпусом и надо будет собирать все в кучу.
Еще нескольких низкоомных резисторов не хватает. Почти уверен, что где-то лежат, искать нужно...
Пока вынужденная пауза.
