Переделка авометра Ц20 в Ц20-05 или дедские забавы...

[US5MSQ]

Дополнительные материалы к статье "Переделка авометра Ц20 в Ц20-05 или дедские забавы в стиле Франкенштейна"
https://us5msq.com.ua/peredelka-avometr ... enshtejna/
Чертёж печатной платы, документация на Ц20-05 1991 года

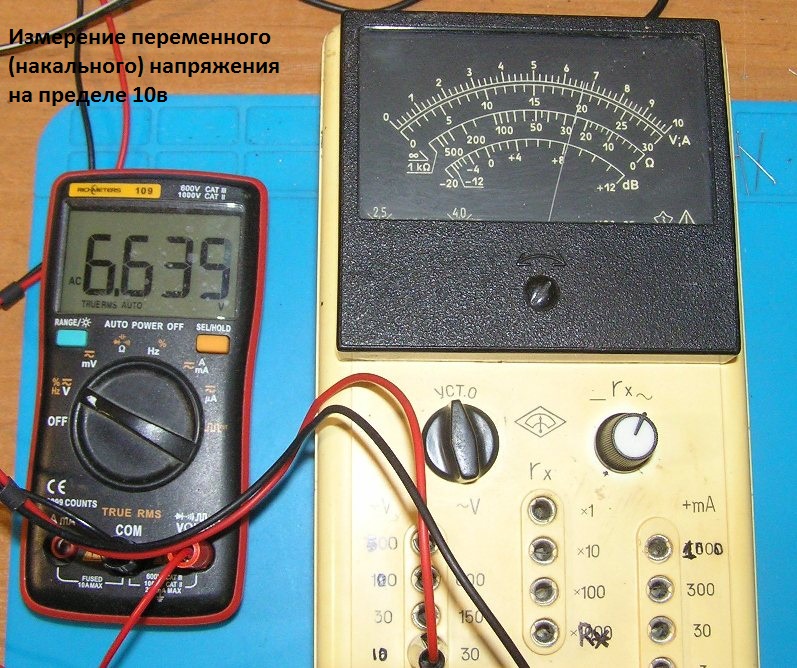

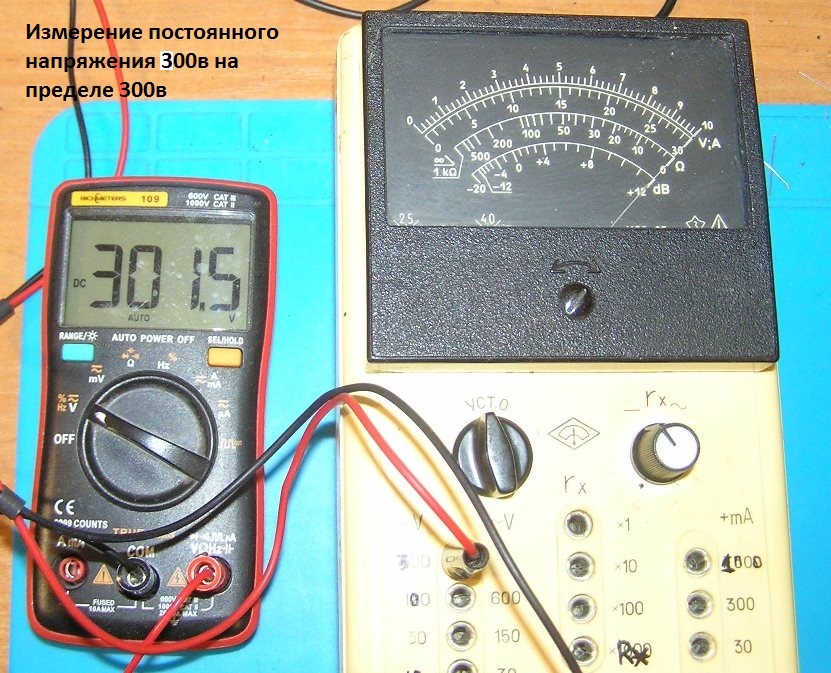

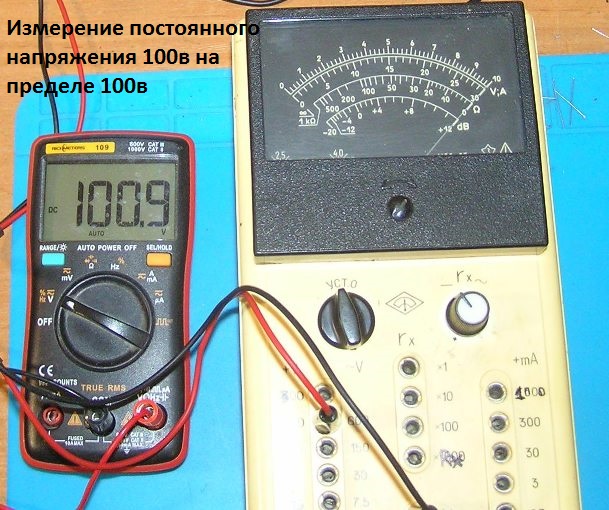

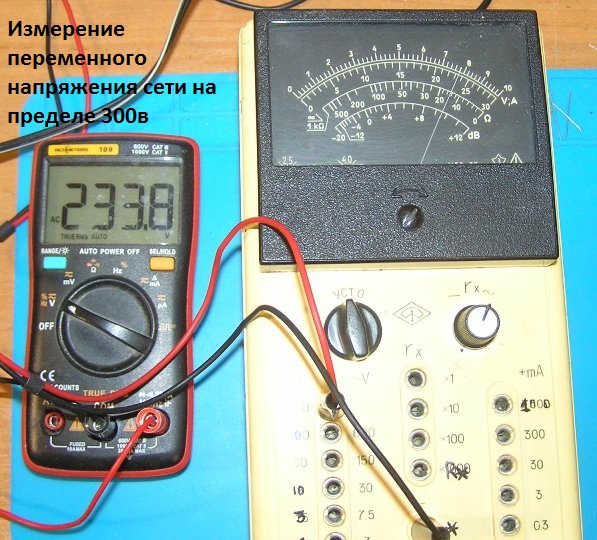

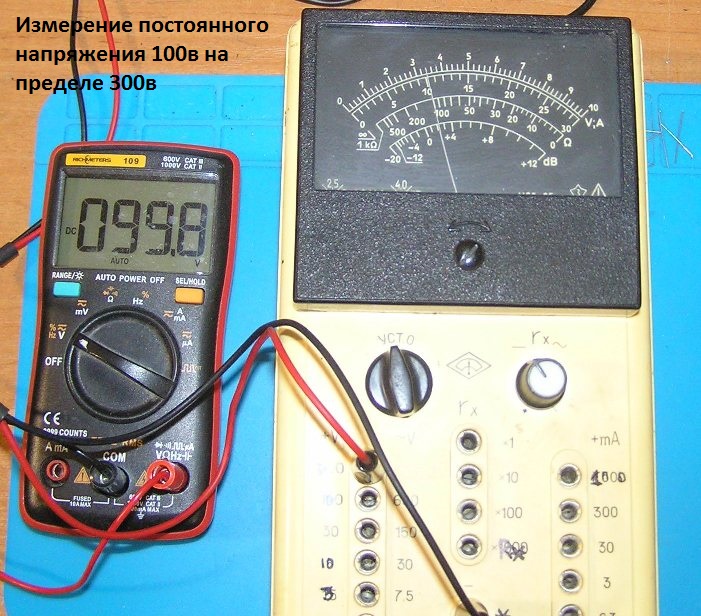

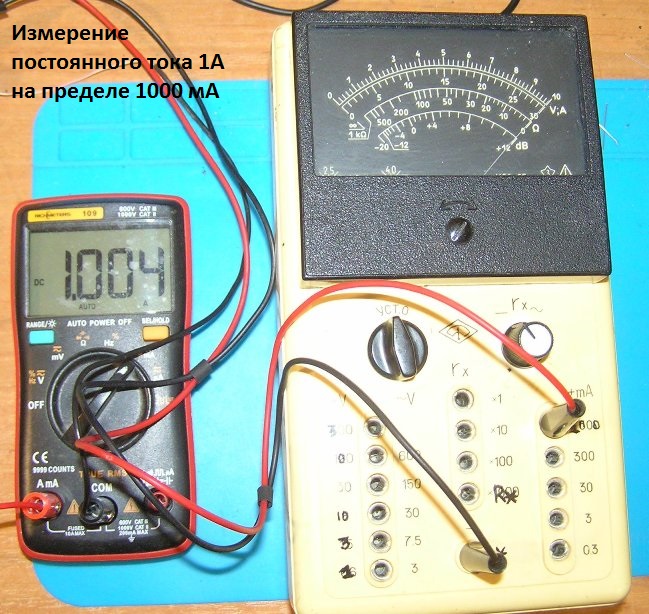

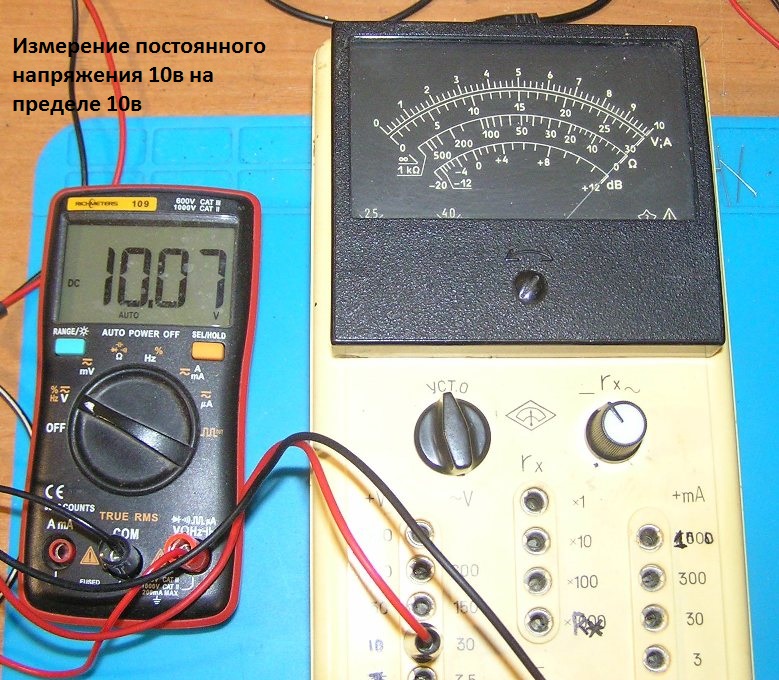

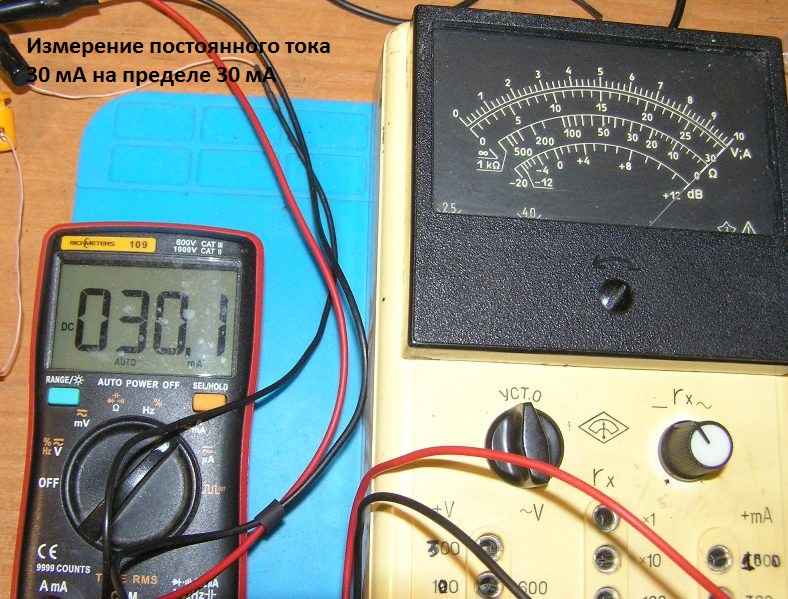

Фото всех измерений переделанного авометра Ц20-05
Здесь же можно обсудить статью.

Для желающих повторить сделать такую переделку могу предложить комплекты деталей (цена 200 грн) - ЗАКОНЧИЛИСЬ!!!
1. Новая измерительная головка Ц20-05 - 1 шт
2. Резистор проволочный 0,1 Ом(1%) -2шт+ резистор 2,4 Ом - 1 шт
3. Резистор проволочный 0,12 Ом(2%)- 1 шт+ резистор 3,3 Ом - 1 шт
4. Резистор 1,5 Ом(1%) – 1 шт
5. ОУ КР140УД17 – 1 шт
6. микросхема SMD ICL7660- 1 шт
7. Транзистор SMD AO3401- 1 шт
8. оптрон PC817- 1 шт
9. Варикап КВ119а- 1 шт
10. Галетный переключатель 3П4Н +пластмассовая ручка - по 1 шт
По вопросу приобретения обращаться в «личку» или по адресу: us5msq@gmail.com

[US5MSQ]

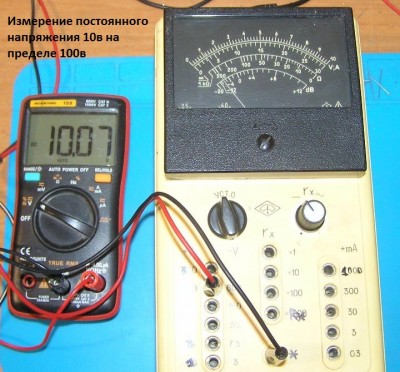

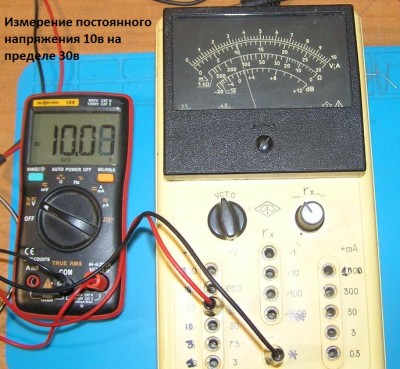

Ещё фото

[ut5eud]

В набор печатная плата входит или надо изготавливать самому?

[US5MSQ]

Здравствуйте.
Печатную плату нужно делать самому. Чертёж можно скачать в первом сообщении. Там же приведён перечень предлагаемого комплекта деталей

[ut5eud]

Здравствуйте!
Понятно. Спасибо за ответ.

[US5MSQ]

Забыл сказать - рисунок платы при печати "зеркалить" не нужно.

[Shumadan]

Добрый день.
VD3 обязательно нужен варикап? Шоттки или германиевый Д9 с низким падением напряжение не подойдет?

[US5MSQ]

Здравствуйте.
В качестве диода VD3 я применил варикап КВ119а, имеющий немного больше падение напряжения, чем 1N4148 ( можно заменить на КД503,КД521,КД522) . С последним выходное напряжение стабилизатора получится чуть меньшим – примерно 1.45в, но вполне достаточным для нормальной работы омметра.
