Приветствую всех.
Мне часто задают вопросы как сделать громкоговорящий приём и подключить к этому ППП цифровую шкалу.

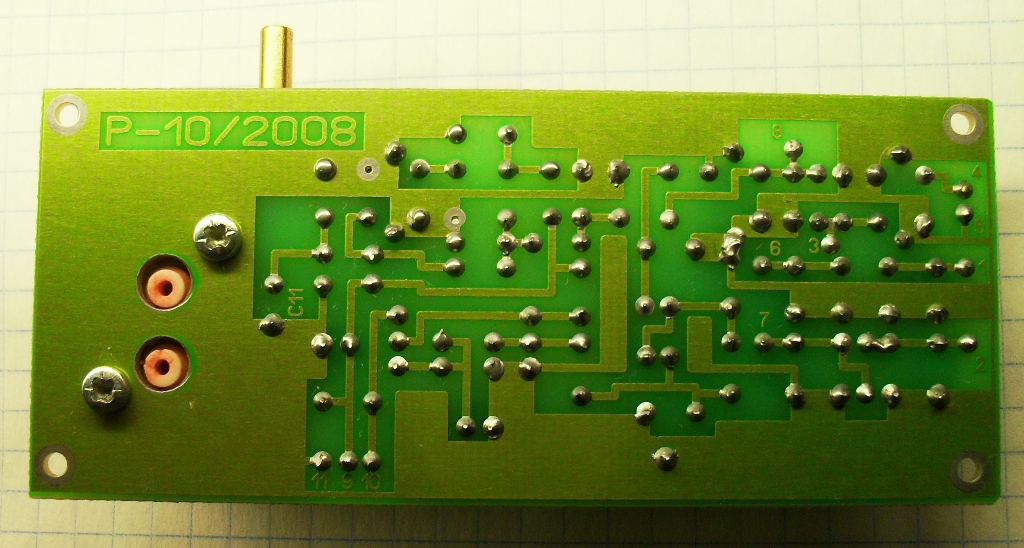

1.Усилитель мощности (УМЗЧ).
Обеспечить работу на динамик проще всего, применив LM386N-1 (LM386M-1) в стандартном включении, для которой требуется минимальная "обвязка" (см. схему). Резистор R1 выполняет функцию нагрузки для УНЧ ППП вместо убранных высокоомных телефонов. В виду того, что при работе двухтактного УМЗЧ в цепи питания возникают достаточно большие пульсации тока, способные ухудшить работу ППП, для питания основной платы ППП применён интегральный стабилизатор DA1 на 9(можно 8) вольт.
2. Подключение цифровой шкалы (ЦШ).
В виду того, что ГПД ППП работает на одном и том же частотном диапазоне, а прием ведётся в зависимости от диапазона на его 1, 2 и 3 гармониках, то для правильных показаний ЦШ частоту сигнала ГПД нужно на диапазонах 14 и 21 Мгц соответственно умножать в 2 и 3 раза. Проще всего это реализовать при помощи ЦШ Макеевская или Уникальная
http://us5msq.com.ua/forum/viewtopic.php?f=23&t=104
, переключив её в трёхвходовой режим сложения входных сигналов. Подавая сигнал одного и того же ГПД одновременно на 2 или 3 входа мы получим на индикаторе удвоенное или утроенное значение частоты ГПД, что нам, собственно, и требуется.
На ИМС DD1 выполнен адаптер, реализующий такой режим. На элементах DD1.1, DD1.2 реализован буферный развязывающий усилитель, который через конденсатор С4 малой емкости подключается к истоку VT2. Величину емкости С4 подбирают минимально возможной для устойчивой работы ЦШ, а сам С4 лучше смонтировать в непосредственно близости от VT2. Сформированный импульсный сигнал поступает непосредственно на вход F1 и цепочку последовательно включённых коммутаторов DD1.3 и DD1.4, управляющие входы которых подключены с выводам переключателя диапазонов SA1.1. В исходном режиме переключателя SA1 включён диапазон 21 МГц, на управляющие входы коммутаторов DD1.3 и DD1.4 подаётся разрешающий сигнал +5В (логическая единица) и сигнал ГПД проходит сразу на все три входа ЦШ (F1,F2 и F3), происходит сложение всех трёх измеренных частот (утроение показаний). Если SA1 переключим на диапазон 14 МГц, то через его контакт Х1 и катушку L2 управляющий вход коммутатора DD1.4 будет замкнут по постоянному току на общий провод (логический ноль) и тем самым запретит прохождение импульсов ГПД на вход F3. В результате происходит сложение всего двух измеренных частот (удвоение показаний). При переключении SA1на диапазон 7 МГц, через контакт Х2 и катушку L2 управляющий вход коммутатора DD1.3 будет замкнут по постоянному току на общий провод (логический ноль) и тем самым запретит прохождение импульсов ГПД на входы F2 и F3. В результате ЦШ покажет только частоту ГПД.
Если применить экономичную ЦШ Уникальная LCD - тогда элементы C11R9C13 можно смело убрать и радиатор для DA3 не потребуется (можно и вовсе применить маломощную версию 78L05) - конструктивно всё можно будет разместить на одной плате.
