Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[serakim]

serakim » 28 фев 2016, 19:53

Добрый день, пожалуйста подскажите какая индуктивность контура ГПД у вас получилась и какие ёмкости С4 и С10 для 20м. Хочу так же попробовать ввести этот диапазон.[/b]

Катушка контура ГПД с вожжённой медью,если не изменяет память 2,2 мкГ без отвода,ёмкости конденсаторов рассчитывал в таблице KONTUR3C,Сергей US5MSQ выкладывал,завтра вскрою ГПД,гляну ёмкости,но на самом деле табличкой KONTUR3C очень удобно пользоваться,главное,как сказал Сергей правильно внести данные

[US7ILY]

serakim

Катушка контура ГПД с вожжённой медью,если не изменяет память 2,2 мкГ без отвода,ёмкости конденсаторов рассчитывал в таблице KONTUR3C,Сергей US5MSQ выкладывал,завтра вскрою ГПД,гляну ёмкости,но на самом деле табличкой KONTUR3C очень удобно пользоваться,главное,как сказал Сергей правильно внести данные[/quote]
Добрый вечер, спасибо за ответ. Я сегодня пробую 20м . Расчёт делал по таблице как и вы. Попал сразу куда задумал. Подскажете как подбирали ёмкости по ТКЕ. Контур у меня возженка 1.7мкгн.[img]

[/img]

[serakim]

serakim[/quote Подскажете как подбирали ёмкости по ТКЕ.[/b]

Ёмкости применил многослойные китайские конденсаторы,жёлтенькие,другого под рукой увы не было,но стабильность вполне сносная получилась,когда спаяю ЦШ со стабилизацией,должно получиться вполне комфортно

[serakim]

У меня ГПД в небольшом корпусе из алюминия изнутри обклеенного пенопластом,стабильность частоты заметно увеличилась

[US7ILY]

Ёмкости применил многослойные китайские конденсаторы,жёлтенькие,другого под рукой увы не было,но стабильность вполне сносная получилась,когда спаяю ЦШ со стабилизацией,должно получиться вполне комфортно

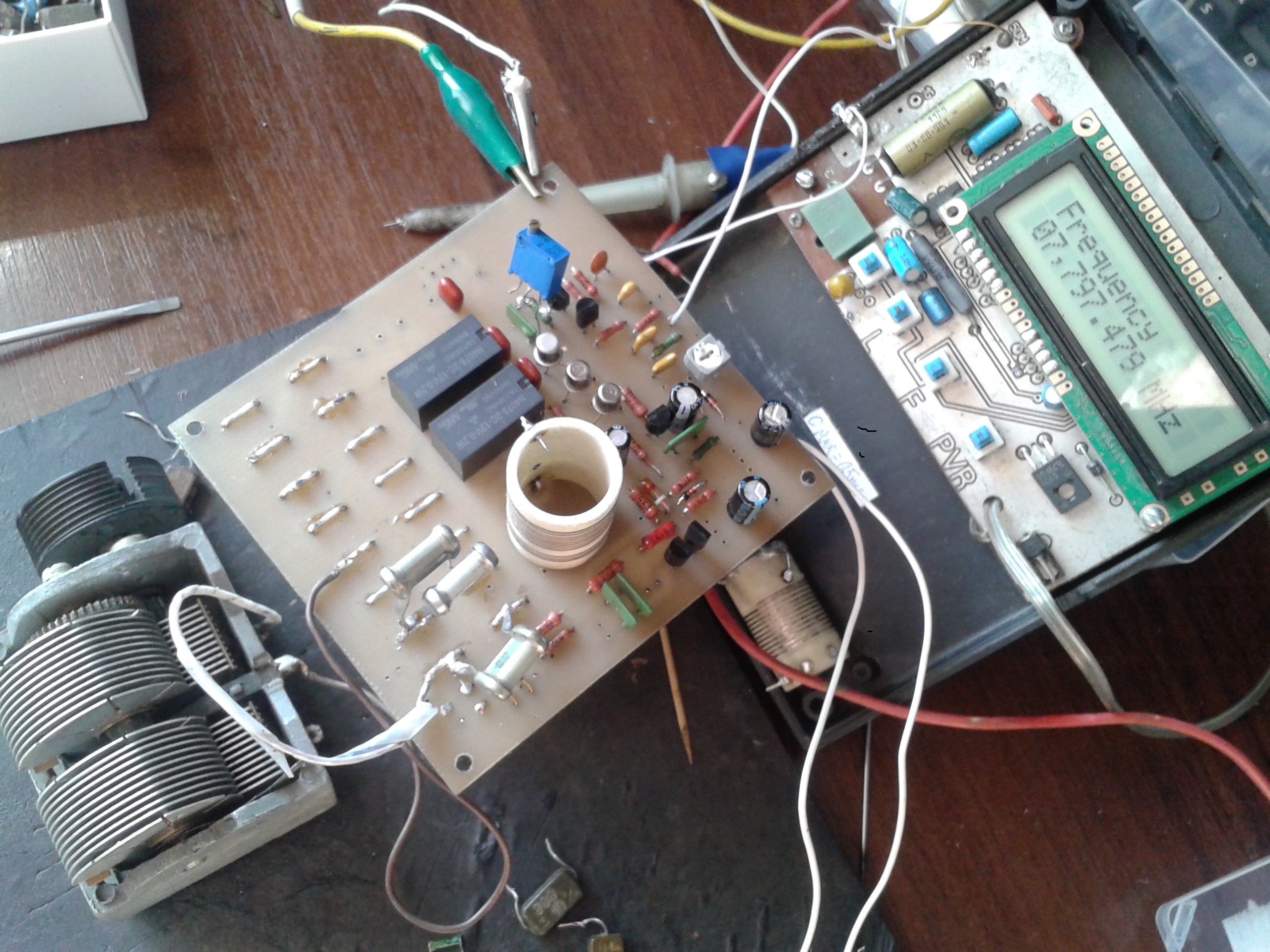

У меня ёмкости СГМ как на фото, там ещё 40м . Частота плавает в пределах 700 - 800гц на 13.870мгц. Спасибо за ответ.

[serakim]

У меня частота заметно плавает при включении трансивера,особенно на 14 МГц,но через минут 5 примерно дрейф вполне стабильный и не большой и ЦАПЧ я думаю с ним справится

[US7ILY]

У меня частота заметно плавает при включении трансивера,особенно на 14 МГц,но через минут 5 примерно дрейф вполне стабильный и не большой и ЦАПЧ я думаю с ним справится

Да после включения бежит заметно,после прогрева, успокаивается. Корпуса пока нет,платы лежат на столе. Наверное и я запихну ГПД в коробок, думаю будет лучше. Шкалы нет, думаю собрать ЦАПЧ отдельно.

[serakim]

Пока платы лежали на столе частота тоже гуляла от каждого сквозняка теперь всё хорошо ЦШ думаю Алмаатинскую использовать

[US7ILY]

Пока платы лежали на столе частота тоже гуляла от каждого сквозняка теперь всё хорошо ЦШ думаю Алмаатинскую использовать

Где можно посмотреть?

[serakim]

В гугле наберите Цифровая Шкала Алматинская,на CQHAM.ru
